Metrekare başına ısıtma radyatörlerinin hesaplanması: alan

Bu makale, bir radyatör bölümünün kaç kare için tasarlandığıyla ilgilidir. Odanın bilinen alanıyla bölümlerin sayısını nasıl hesaplayacağımızı ve bir evin veya dairenin ısı talebini etkileyen ilave faktörleri nasıl bulacağımızı öğreneceğiz.

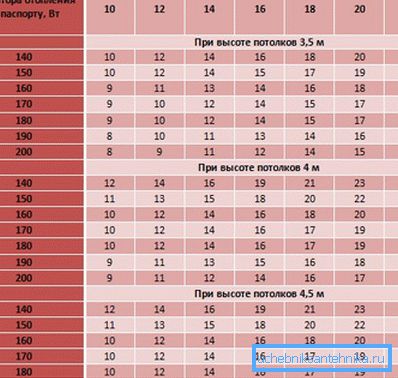

Gücüne karşı güç tablosu.

Basit alan hesaplama

Seçenek 1

İlk yaklaşımda, metrekare başına radyatör sayısı en basit şema kullanılarak hesaplanabilir: bir bölüm 2 m2'lik yaşam alanını ısıtır. Bu nedenle, 20 m2'lik bir oda için on bölümde yeterli batarya vardır.

Talimat son derece basit, uygun fiyatlı ve son derece yanlış sonuçlar veriyor. Nedenleri?

Lütfen:

  • Ilıman iklim bölgesi için Sovyet SNiP'ye göre, metrekare başına radyatör gücü 100 watt'a eşit olmalıdır. Bakalım canım okuyucu: Rusya'nın hangi bölümü ılıman bir iklim özelliğidir? Açıkça, herkes için değil mi?

Referans: Aynı yapı yalıtımına sahip kapalı yapılardaki ısı tüketimi, sokaktaki sıcaklık farkıyla orantılıdır. Odadaki +20'de, 0 ile -40 ° C'de dış ortam sıcaklığı için ısı ihtiyacı tam olarak üç kez farklılık gösterir.

  • Verilen hesaplama şeması, radyatör bölümünün 200 watt ısı verdiği anlamına gelir. Bu arada, bu ısı transferi sadece 90 derecelik bir soğutma sıvısı sıcaklığında alüminyum ve bimetalik radyatörler için tipiktir. Alüminyum radyatörün bir bölümünün ideal koşullar altında kaç tane karenin ısıttığı konusunda her türlü ısıtma cihazına ulaşmak için oldukça cesur olacaktır.

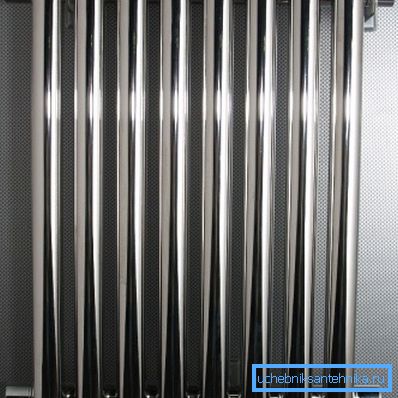

Seksiyonel çelik radyatör, ısı transferi açısından yarı yarıya azalır.

Seçenek 2

Hesaplamaları iki aşamaya bölersek daha doğru bir sonuç alırız:

  1. İlk olarak, iklim bölgesi dikkate alınarak oda için ısı ihtiyacını hesaplıyoruz;
  2. Daha sonra gerçek ısı transferini dikkate alarak gerekli ısıtma cihazı bölümlerini buluyoruz.

Farklı iklim bölgeleri için metrekare başına ısı ihtiyacı şu şekildedir:

bölge Isı ihtiyacı, watt / m2
Krasnodar bölgesi 70
Moskova bölgesi 120
Novosibirsk bölgesi 150
Habarovsk bölgesi 160
Chukotka, Yakutya 200

Ancak, soğutucu akışkan sıcaklığı için farklı ısıtma cihazlarından alınan ısı transferinin ortalama değerleri, +90 ve oda sıcaklığı +20'dir:

Radyatör tipi Isı akışı, watt / bölüm
alüminyum 200
bimetalik 180
Dökme demir 160
çelik 120

Açıklığa kavuşturmak için: nominal anma gücünün kullanıldığı bir odadaki karenin üzerinden çelik kalorifer radyatörlerinin hesaplanması, boru şeklindeki kesitsel cihazlar için biraz kesin sonuç verecektir. Panel radyatörler ve ısıtma konvektörleri durumunda, sadece pasaport özelliklerine güvenebilirsiniz.

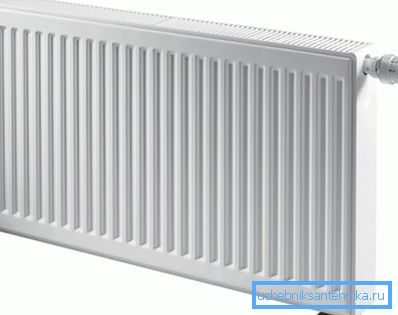

Panel radyatörünün gücünü değerlendirirken teknik belgelere güvenmek zorunda kalacak.

Örnek olarak, bir metre kare başına çelik radyatörler için ve Yakutsk'ta 20 metrelik bir odanın tüm kat alanı için kendi hesaplamalarınızı yapın.

  • Tübüler bir akünün bir bölümü 120/200 = 0,6 m2'lik bir odayı ısıtma kapasitesine sahiptir.
  • Bir oda için toplam ısı talebi 20 * 200 = 4000 watt olacaktır, bu da 4000/120 = 33 (yuvarlama ile) kesitlerine karşılık gelir.

Hacimce hesaplama

Bazı durumlarda, metrekare için kaç radyatör kesitinin ısıtma için gerekli olduğu sorusu tamamen anlamsızdır.

Tam olarak ne zaman

  1. Standart olmayan tavan yüksekliği ile. Isıtma, konutun tüm hacmini ısıtır; Bu hacminin 2,5 ve 4,5 metrelik bir tavan yüksekliği ile farkedilir derecede farklı olacağını kabul edersiniz.

    Tavan ne kadar yüksek olursa ısıtma maliyeti de o kadar artar.

  2. Yalıtım kalitesi ile, iç bina kodları tarafından önerilenlerden önemli ölçüde farklı. Sovyet dönemine ait evlerin tipik projeleri için 100 watt / m2 değerinde; Modern, enerji verimli binalar, standart bir tavan yüksekliğine sahip olsa bile, 60 W / m2'den daha fazlasını gerektirmez.

Seçenek 1

İlk hesaplama şeması, standart olmayan tavan yüksekliklerine ve standart izolasyona sahip odalar için uygundur.

  • Oda hacminin metreküpü başına 40 watt termal güç alınır;
  • Bir apartman binasında köşe ve bitiş odalar için, aşırı katlar için 1.3, müstakil özel evler için 1.5, 1.5;
  • Pencere ısı kaybına 100 watt ekler, kapıya giden kapı - 200;

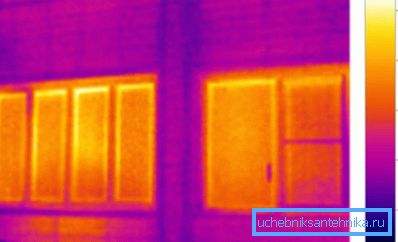

Termal görüntüleyici, pencerelerden ısı kaybını tahmin etmenizi sağlar.
  • Bölgesel bir katsayı tanıtılmıştır (iklim bölgesine bağlı olarak 0.7 - 2.0).

Yakutsk'taki odamızda ısı ihtiyacını bir kez daha hesaplayalım, içinde tavan yüksekliğinin 3,2 metre olduğunu, birinci katta yer aldığını ve iki pencereye sahip olduğunu belirtelim.

  1. 20 m2 alana sahip hacim 20 * 3.2 = 64 m3 olacaktır.
  2. 40 watt / m3: 64 * 40 = 2560 tabanda ses seviyesini çoğaltın.
  3. Birinci kat tavandan ısı kaybını artırır: 2560 * 1.3 = 3328.
  4. İki pencere bu değere 200 watt ekler. 3328 + 200 = 3528.
  5. Yakutsk iklimi (Ocak ayı ortalaması -38 ° C), bölgesel katsayının maksimum değerini kullanmak için zorlanmaktadır: 3528 * 2 = 7056.

Bu gücü, alüminyum bataryaların bölümlerinin sayısında görerek, hafif bir paniğe dönüşeceğiz: ısıtma için, 35 bölüme ihtiyacınız var! Ve mükemmel koşullarda.

Seçenek 2

Pratikte, eğer termik güç kuadratür ile hesaplanırsa, ısıtma radyatörleri odanın alanı için çok fazla olacaktır. Gerçek şu ki, yüksek enerji fiyatları, inşaatçıların binaların ısı yalıtım kalitesini artırmasını sağlıyor.

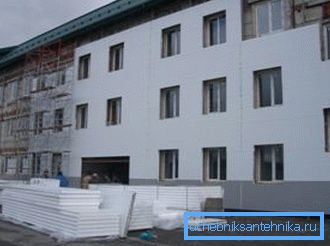

Cephe ısınması ısı kaybını yarı yarıya azaltabilir.

Rasgele yüksek tavanlı ve standart dışı izolasyonlu odalar için, ısı çıkışını hesaplamak için aşağıdaki formül kullanılır:

Q = V * Dt * k / 860.

İçinde:

  • Q - kilowatt'larda güç;
  • V - metreküp hacmi;
  • Dt, caddeyle hesaplanan sıcaklık farkıdır (oda sıcaklığının sıhhi standardı ile ortalama kış kumu arasındaki delta);
  • k, ısınma derecesinin katsayısıdır.

K değerleri eşit alınır:

  • Üçlü enerji tasarruflu cam ve açık köpük veya mineral yün ceketli binalar için - 0.6-0.9;
  • Duvar kalınlığı 500 mm ve çift camlı bir tuğla ev için - 1-1.9;
  • Duvar kalınlığı 250 mm ve tek camlı pencereler olan tuğla binalar için - 2-2.9;
  • Yalıtımlı olmayan binalar için - 3-4.

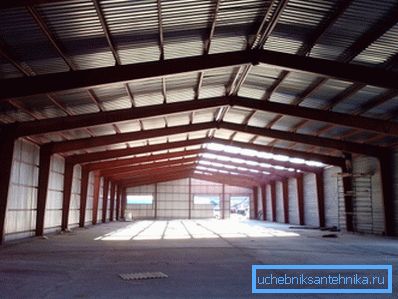

İkinci kategorinin yapımına bir örnek, fotoğrafta bir soğuk depo olarak hizmet edebilir.

Bizim şartları için:

  1. Daha önce hesapladığımız ve 64 m3 olan odanın hacmi;
  2. Dt = 22 - (-41.5) = 63.5 C;
  3. Uzak Kuzey koşullarında inşa edilen tüm yeni evler için ısı yalıtım katsayısı 0,6 - 0,8'e eşit bir şekilde güvenli bir şekilde alınabilir.
  4. Hesaplama Q = 64 * 63.5 * 0.6 / 860 = 2.84 kW şeklindedir.

Sonuç

Hesaplama şemalarından hangisinin kendi koşulları için en uygun okuyucuya görüneceği ona bağlıdır. Ekli bilgiler bu makalede ekli video görüntüleyerek elde edilebilir. İyi şanslar!
