Modern ısıtma sistemleri: su, güneş, ısıtmalı zemin,

Ülkemizde özel bir evin hangi modern ısıtma sistemleri kullanılıyor? Geleneksel çözümlerin arka planında onları çekici kılan nedir? Kullanılan devrelerin herhangi bir ciddi dezavantajı var mı? Onlar ne kadar ekonomik? Bu soruları cevaplamaya çalışalım.

Geleneksel ve yeni yollar

Hemen birini diğerinden ayıralım. Bu güne kadar su ısıtma geleneksel şemaları en popüler kalır.

Bunun birkaç nedeni var:

• Ucuz gaz ve odun.

Açıklığa kavuşturmak için: en ucuz yakıt türü ana gaz olmuştur. Reklam beyanlarının bolluğuna rağmen, ısıtmadaki herhangi bir modern teknoloji işletme maliyetleri açısından bir gaz kazanından daha pahalıya mal olacaktır.

• Düşük ekipman maliyeti.
• Konvansiyonel su ısıtma alanında uzman uzmanların bilgi ve pratik becerileri. İç piyasada yeni bir şey sunmak için, çözümün avantajları ve dezavantajları hakkında kapsamlı bilgiye sahip olmak gerekmektedir. Bu, bazen sorunların ortaya çıkmasıyla gerçekleşir.

Biraz daha özel bir evin geleneksel ısıtma sistemlerinin modern bileşenlerden nasıl göründüğünü öğreneceğiz. Tam tersine, gerçekten yeni teknolojiler hakkında bilgi sahibi olmalıyız, tam anlamıyla ısınma hakkındaki fikirleri tersine çevirmeliyiz.

Su ısıtma

Peki, bir ülke evinin modern ısıtması, ısı taşıyıcı ve konveksiyon ısıtma cihazları ile olağan şema çerçevesinde nasıl değişti?

Isı kaynakları

Başlangıçta - bazı genel yorumlar. İşte, onu üretmenin farklı yolları için yaklaşık kilovat saat başına düşen ısıdır.

Bununla birlikte, verimliliğin yanı sıra, belirli bir ekipman türünün kullanım kolaylığı göz önünde bulundurulmalıdır.

Ve bu temelde, sıralama tablomuz çok farklı görünüyor:

1. Elektrikli ekipman bakım gerektirmez, sınırsız bir süre için insan müdahalesi olmadan çalışır ve termostatlar, programlanabilir ısıtma modu, GSM üzerinden kontrol, vb. Gibi elemanların kullanılmasına izin verir.

1. Elektrikli ateşlemeli gaz kazanları, elektriksel fonksiyonlara göre daha düşüktür, ancak yanma ürünlerinin çıkarılmasını ve gaz tutucu ve silindirlerden çalıştırılmasının periyodik olarak yakıt ikmali yapılmasını gerektirir.
2. Güneş ısıtma sistemleri aynı işlevselliğe sahiptir, ancak daha fazla gürültü çıkarırlar ve bir yığın yakıt depolama tankı gerektirirler.
3. Otomatik besleme sistemli pelet kazanları en az haftada bir kez temizlenmelidir: haznenin yüklenmesi ve kül tablası temizlenmelidir.
4. Son olarak, yabancılar - katı yakıt (kömür ve odun) kazanları. Her birkaç saatte bir yakıt yüklemeleri gerekir; Termal gücü (kapalı üfleyici) sınırlayarak frekansı artırma girişimi, sınırlı oksijen akışı ile eksik yanma nedeniyle verimdeki katastrofik bir azalmaya yol açar.

Ve şimdi - bu alanda geçen yıllarda ortaya çıkan yeni ürünlerin bir listesi.

Isıtma elemanlarında elektrikli kazanlara indüksiyon ve elektrot eklendi:

• indüksiyon Dielektrik ve diamanyetik tüp içine yerleştirilen bir ferromanyetik çekirdeğin indüktör tarafından uyarılan girdap akımları tarafından ısıtılması kullanılır. Çekirdek akan suya ısıtma iletir. Çözümün avantajı neredeyse sınırsız bir kaynaktır: zamanla yıpranan veya zamanla bozulan hiçbir unsur yoktur.
• Elektrot kazan, Aksine, elektrotların periyodik olarak değiştirilmesini ve suyun tuz bileşiminin kontrol edilmesini gerektirir. Devrenin basıncını düşürürken, avantajları kompaktlık ve mutlak güvenliktir: su, gövdeden ayrılırsa, akım elektrotlar arasında akmayı durduracaktır.

Merakla: satıcılar genellikle bu tip kazanları ekonomik olarak konumlandırıyorlar. Bu birinci sınıf bir yalandır: Doğrudan ısıtmanın herhangi bir cihazının verimliliği% 100'dür, bu enerji doğrudan korunma yasasından doğrudan gelir. Sadece havada yayılan ve soğutucuya aktarılan ısı oranı değişebilir, ancak hepsi odayı ısıtmak için kullanılır.

Sözde yoğuşmalı gaz kazanları daha az meraklı değil. Bunlar, yanma ürünlerinin ayrı bir ısı eşanjörü üzerinde yoğunlaştırılmasıyla, gazın yanma ısısının daha eksiksiz kullanılmasını sağlarlar. Geleneksel çözümlerle verimlilikteki fark% 10-11'e ulaşıyor.

Katı yakıt kedilerinin modernizasyonu, pil ömrünü uzatmayı amaçlamaktadır.

• Gaz jeneratörleri veya piroliz kazanları yakıtın yanmasını iki ayrı aşamaya ayırın. İlk başta, sınırlı sayıda hava erişimi olan smolders; Daha sonra uçucu hidrokarbonlar ve karbon monoksit ilave bir bölmede yanar. Bu şema, yakıtı günde iki defadan fazla tutmanıza izin vermez ve sınırlı güçte verim düşüşünü ortadan kaldırır.

• Kazanlar üst yanma ayrıca pirolizi kullanır; fakat aynı zamanda, içten yanmalı yakıt verme işlemi, fırının üst kısmına aktarılmakta ve bu da hacmini önemli ölçüde artırabilmektedir. Kül, yanma ürünlerinin yukarı doğru akışıyla taşınır. Litvanya şirketi Stropuva'nın üst yanma kazanlarının en iyi örneklerinin özerkliği 31 saate ulaşıyor.

radyatörler

Bazı modern ısıtıcılar konvansiyonel dökme demir pillerden verimliliklerinde önemli ölçüde farklıdır.

Alüminyumun ısı iletkenliği, gelişmiş kanatçıklı alüminyum kesit radyatörlerin tedarik edilmesini mümkün kılar, böylelikle küçük bir iç hacim ile her bölüm için 200 watt'tan fazla ısı transferi sağlar.

Bakır-alüminyum konvektörlerin ısı transferi daha da yüksektir: içlerinde alüminyum yüzgeçler levhalar ısı taşıyıcı ile bakır borular üzerine preslenir.

Referans: bakırın ısı iletkenliği, alüminyumunkinin neredeyse iki katı, çelikten dört kat daha fazladır.

Son olarak, ısıtma cihazlarının bir başka basit modifikasyonu, ısı transferini artırmaya yardımcı olur: bunlar, düşük hızlı fanlar ile beslenir, kanatçıklar boyunca hava üflenir. İstenirse, hız düşürücü bir dimmer ile geleneksel bir dimmer sağlayarak böyle bir yükseltmenin kendi ellerinizle yapılması kolaydır.

aranjman

Ve son yıllarda bu alanda, bir kaç ilginç yeni ürün.

• Otonom bir güç sistemi ve olağanüstü dayanıklılık için yeterince yüksek polipropilen borular çok ucuzdur ve basit bir havya kullanarak düşük sıcaklık lehimleme ile kolayca monte edilir. Kural olarak, ısıtmak için alüminyum takviyeli bir boru kullanılır. Takviye, polimerin oldukça yüksek termal genleşmesini azalttığı için gerilme mukavemetini o kadar artırmaz.
• Çapraz bağlanmış polietilenden yapılmış daha az meraklı olmayan borular - dayanıklı, mükemmel tolere edilen yüksek sıcaklıklar ve çok elastik. Tabanda döşeme astarlı kollektör kablo ısıtma cihazları için kullanılır.

Isı akümülatör

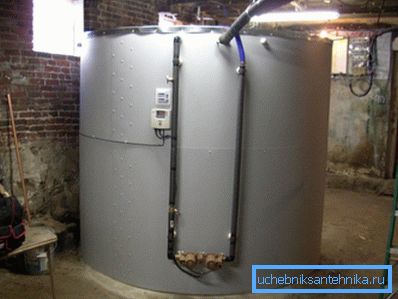

Modern bir ısıtma sistemi genellikle bir ısı akümülatörü ile donatılmıştır - büyük miktarda termal enerji biriktirmenizi ve radyatörlerin sıcaklığını korumanızı sağlayan büyük bir ısı yalıtımlı kap.

Neden buna ihtiyacın var?

Birkaç örnek verelim:

1. Isı akümülatörü, gün boyunca katı yakıtlı bir kaynatıcının miktarını azaltmaya izin verir. Örneğin, radyatörlerin ortalama 3 KW güç tüketimi ile 24 kilovat kazanı günde bir kez eritilir ve anma gücünde üç saat çalışır (bu arada, verimlilikte bir düşüşü engeller). Kalan süre, ısıtılmış su, tank ve ısıtma cihazları arasında dolaşır.
2. Herhangi bir tipte elektrikli kazanlar kullanıldığında, ısı akümülatör devresindeki mevcudiyet, gece için 2-3 kez daha düşük olan elektrik için gece tarifesinin kullanılmasına izin verecektir.

Yeni şemalar

Daha önce bahsedildiği gibi, yukarıdaki çözümlerin tümü, uzun zamandır bilinen su ısıtmanın belirli bir modernizasyon derecesini temsil etmektedir. Ve gerçekten modern ev ısıtma teknolojileri nelerdir?

Güneş kollektörleri

En basit toplayıcı siyah boyalı hermetik tanktır. Kurulmasının amacı oldukça açıktır: Güneşte ısınmak, ev ihtiyaçları için su kullanılabilir. Bununla birlikte, basit bir şema sadece yaz aylarında kullanılabilir durumdadır - soğuk mevsimde, konveksiyondan kaynaklanan ısı kaybı miktarı, tankın güneşten aldığı şeyle oldukça karşılaştırılabilir olacaktır.

Modern koleksiyoncularda bu problem basit ve zarif bir şekilde çözüldü:

• Soğutuculu gölgeli tüpler, atmosferik hava ile doğrudan teması önleyerek vakum şişelerine yerleştirilir.
• Cihazın verimi ayrıca,% 94'e kadar kızılötesi radyasyondan yararlanabilen özel bir kaplama ile arttırılmaktadır.

Kural olarak, toplayıcı batarya, gün içinde elde edilen ısıyı biriktirebilen ve gece veya bulutlu havalarda ısınmak için kullanabilen bir ısı akümülatörüne sahip ortak bir devreye monte edilir. Ne yazık ki, güneş ısısı ülkenin sıcak ve güneşli bölgelerinde bile ücretsiz ısıtmalı bir ev sağlayamaz; Bununla birlikte, kullanımından dolayı ısıtma maliyetlerini% 25-30 oranında azaltmak mümkündür.

Sıcak kat

Duvar veya yerden ısıtma cihazlarıyla herhangi bir konveksiyon ısıtma sisteminin temel dezavantajı, ısıtmalı odada eşit olmayan sıcaklık dağılımıdır. Cihazın üstünde oluşan yukarı doğru akış, tavanın altındaki havayı etkili bir şekilde ısıtır, ancak zemin nispeten soğuk kalır.

Sonuç olarak, ev sahibi belirgin olumsuz sonuçlarla karşı karşıyadır:

• Odadaki ortalama hava sıcaklığı ile, tavanın altındaki 25C'nin de 35 ve zemin seviyesinde 15 olduğu söylenebilir. Bu arada, kişi istemsiz ceza için özür dilerim, bu zemine. Görünüşe göre okuyucu, tanıdıkları arasında, boş zamanını tavanda geçiren tek bir orijinali hatırlamayacaktır.
• Bina zarfının her iki tarafında daha fazla delta sıcaklığı, içinden daha fazla ısı yayılır. Tavanın altındaki havanın ısıtılması, üst tavandan ısı sızıntısında keskin bir artış anlamına da gelir.

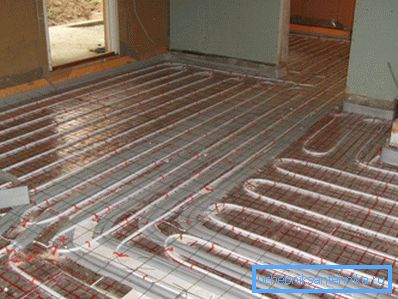

Sıcak bir zemine sahip modern ısıtma şemaları, tüm zemin yüzeyinin bir ısıtma elemanına dönüşmesiyle konveksiyondan farklıdır.

Isıtma şu şekilde sağlanabilir:

1. Şaptıran zemin borusunda sirküle eden bir soğutucu ile döşenmesi.
2. Aynı ısıtma elektrik kablosunun döşenmesi.
3. Son kat kaplama film ısıtıcıları altında montaj.

Sıcak zeminlerin çalışma sıcaklığı 20 ila 35-40 derecedir. Ortalama güç yoğunluğu metrekare başına 30-60 watt. Tasarruflar, daha rasyonel bir ısı dağılımından dolayı tam olarak elde edilir: odanın en sıcakı, zeminin üzerindeki alan olacaktır.

Kızılötesi ısıtma

Kış ateşinde duygularını hatırlıyor musun? Çevrenizdeki soğukluğa rağmen, kendinizi sıcak ve rahat hissediyorsunuz. Bunun nedeni, ateşin ve cildiniz arasındaki ısı iletimi ve kızılötesi (termal) radyasyon nedeniyle giyilmesidir.

IR ısıtıcıları bu etkiyi kullanır: küçük alan nedeniyle, doğrudan temas yoluyla havaya nispeten az ısı verirler. Ana miktarı radyasyon ile bulaşır.

Sonuç nedir?

• Cihaz tarafından ışınlanan tüm yüzey sıcak bir katın bir analoguna dönüşür: hava ile temas halinde olan havayı ısıtır. Bu, yine, sıcaklıkların rasyonel dağılımı nedeniyle (esas olarak tavan yayıcıları ile) önemli ısı tasarrufu sağlar.

Bu arada: Cihazın alanında doğal ahşap mobilya koymak için tavsiye edilmez. Talimat ısının kararsızlığı ile ilgilidir: ahşap çatlaklar ve çatlaklar.

• Verici bölgesinde bulunan bir kişinin cildinin de ısınması nedeniyle, odadaki konforlu sıcaklık birkaç derece aşağıya kaydırılır. Zaten odadaki +15 derece sıcaktır. Bu arada, evin içindeki sıcaklık ne kadar düşük olursa, ısıtma maliyeti de o kadar düşük olur.

Isı pompaları

Son iki plan, daha verimli ısı dağılımı nedeniyle tasarruf anlamına gelirse, özel bir evin bir ısı pompası ile modern ısıtılması, diğer taraftan problem için bir yaklaşımdır.

Bu durumda, enerji, ısı üretimine değil, düşük potansiyel kaynaklardan taşınmasına harcanır. Basitçe, ısı pompası soğuk ortamdan ısı enerjisi alır ve evdeki sıcak havaya verir.

Pompanın şeması genel olarak geleneksel bir buzdolabının cihazını tekrarlar:

1. Gazlı soğutucu akışkan kompresör tarafından sıkıştırılır, sıvı faza girer ve ısıtılır.
2. Daha sonra aşırı ısı veren bir ısı değiştiriciden geçer.
3. Rotanın çapının önemli ölçüde arttığı genleşme valfini geçtikten sonra, soğutucu gaz durumuna döner. Aynı zamanda sıcaklığı keskin bir şekilde düşer. Isı açığı, ortamından dolayı ikinci ısı eşanjörü ile dengelenir.

Düşük dereceli ısı kaynağı ne olabilir?

• Zemin. Toprak ısı değiştiricileri kuyulara daldırılabilir veya yatay olarak donma seviyesinin altına yerleştirilebilir. Toprak-su veya yer-hava şemaları altında çalışan ısı pompaları en üretken, ancak ısı değiştiricilerin karmaşık ve pahalı kurulumunu gerektirir.

• Su. Bu, buzsuz bir rezervuar veya biri yer altı suyunu çıkarmak için kullanılan bir çift kuyu ve ikincisi drenaj için olabilir.
• Hava. Modern hava-su ve hava-hava ısıtma sistemleri en ucuz ve kurulumu nispeten kolaydır. Bununla birlikte, ortam sıcaklığı azaldıkça etkinliği azalır; Performans için alt eşik -25 - - 30C'dir.

Isı pompaları ne kadar ekonomik? Ana parametreleri C.O.P. (performans katsayısı, üretilen ısının oranı ve tüketilen elektrik enerjisi oranı) 3-5'e ulaşıyor, bu da onları ana gazlara maliyetler açısından yaklaştırıyor ve diğer tüm ısı kaynaklarını rekabete aykırı hale getiriyor.

Belki de okuyucu, yazarın kendi deneyiminden yararlanacaktır. Bir ısı kaynağı olarak, ev tipi bir hava-hava ısı pompası (aynı zamanda bir invertör klima olarak da bilinir) kullanır. Yer eylemleri - Kırım, Sivastopol.

Burada, geçen kış boyunca evin bir katını ısıtmanın sonuçlarının kısa bir raporu.

Sonuç

Modern ısıtma sistemleri ile tanışmamızın bilgi verici olmasını ve okuyucunun kendi evleri için bir çözüm seçmesinde yardımcı olmasını umuyoruz. Ek bilgi, makaleye ekli video tarafından sunulacaktır. İyi şanslar!
