Monotube ısıtma sistemi leningradka: sadelik ve güvenilirlik

Bu yazıda en basit ve ortak ısıtma sistemlerinden biri olan Leningrad veya barrack sistemi ile tanışmamız gerekiyor. Alternatiflerin arka planına karşı ne gibi avantaj ve dezavantajlara sahip olduğunu, ısıtma cihazlarını doğru bir şekilde nasıl bağlayacağımızı ve boru çaplarının nasıl yönlendirileceğini öğreneceğiz. Öyleyse git.

Nedir o

Leningradka, oldukça basitçe, etrafı çevreleyen bir evi veya ısıtmalı bir alanı çevreleyen bir şişeleme borusudur. Isıtma cihazları kısa astarlarla doğrudan içine gömülür. Dolaşım için gerekli olan diferansiyel genellikle bir sirkülasyon pompası veya ısıtıcı ana ünitesine asansör ünitesi aracılığıyla bağlanır.

Soğutma sıvısının sirkülasyon oranını ayarlamak için (ve buna göre, radyatörlerin sıcaklığı, en baştan başlayarak) kullanılabilir:

• Sirkülasyon pompasının pürüzsüz veya kademeli ayarı.
• Boğaz valfleri.
• İstinat yıkayıcı.

Ek olarak: Leningrad, soğutucunun doğal dolaşımına sahip sistemlerde kullanılabilir (yerçekimi). Bu durumda sirkülasyon oranı, ısı değiştiriciyi fırında veya kazanda ısıtmak suretiyle kontrol edilir.

Uygulama alanları

Sınırlamalar hut şemasından akar.

1. Bu yapılandırmayı halka kırılmaz yapmanıza izin veren odalarda kullanılabilir.. Çok sayıda bölme, panoramik pencere ve kapı girişleri sadece Leningrad'a bir kesişme yapmakla kalmıyor, aynı zamanda kurulumlarını bu kadar zahmetli yapacak ve alternatifler üzerinde düşünmeniz gerekecek.
2. Bu şema, yüksek binalar için uygun değildir.. En azından saf haliyle: yeni binalarda bireysel dairelerde genellikle tek bir boru halkası kullanılır; Bununla birlikte, her dairenin ısıtma sistemi, geleneksel olarak boşanmış bir çift yükselticiye yerleştirilmiştir.

Artıları ve eksileri

Leningrad hakkında bilmek ne işe yarıyor?

haysiyet

• O güvensiz. Kesinlikle failsafe. Sistemin havalandırmadan dolayı durması durumu tamamen hariç tutulur.
• Isıtıcının bağımsız olarak ayarlanmasını ve sökülmesini sağlar. Aynı zamanda, bir radyatörün kapanması, kısılması veya olmaması, diğerlerinin çalışmasını etkilemez.
• Daha önce de belirtildiği gibi, zorla ve doğal dolaşımla çalışabilir.
• Devreye başlamak, içindeki hava varlığından bağımsız olarak son derece basittir. Sıhhi tesisattaki veya ana ısıtmadaki basınç, atmosferden çok daha yüksek olduğu için, radyatörler şişenin üstünde yer aldığında, üst kısımları dışarı doğru itilir.
• Soğutma sıvısının sirkülasyonu, sistem havadayken bile başlayacaktır ve ısıtıcıların ısıl iletkenliğinden dolayı, hava tahliye edilmeden önce tamamen ısıtılacaktır.

Nüans: Devre, sadece radyatör bağlantı şemasıyla açıklanan şekilde alttan alta doğru çalışacaktır.

eksiklikler

Bunlar, belki de, devredeki ilk ve son ısıtma cihazları arasındaki kaçınılmaz sıcaklık değişimini içerir. Tam olarak, radyatör girişinde yayılma farkedilir: ısıtma tek borulu sistemin dengelenmesi, gerekirse, ısı transferini eşitleyebilir.

Kurulum özellikleri

Leningrad'ı kendi ellerinizle kurarken izlenecek kurallar var mı?

• Radyatörler doldurmayı kırmaz ve buna paralel olarak çökerler. Isıtma cihazlarının tutarlı bir şekilde yerleştirilmesiyle, soğutucu akışkanların içlerinden geçmesi biraz artacaktır, ancak kulübe ait tüm ranzayı kaybedeceğiz - basit başlatma, hata toleransı ve her bataryada bağımsız sıcaklık kontrolü olasılığı.

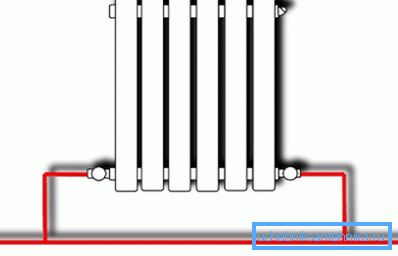

• Daha önce de belirtildiği gibi, eki aşağıdan aşağıya doğru kullanmak daha iyidir: eyelizörler her iki taraftaki alt radyatör ipliklerine bağlanır. Bu talimat, aküdeki havanın mevcudiyetinin alt toplayıcı vasıtasıyla dolaşımını etkilemeyeceği gibi bir şema altında olması gerçeğiyle bağlantılıdır. Aynı sebeplerden ötürü şişeleme, ısıtma cihazlarının altında ve üstünde değil.

Nüans: Bu öneriler doğal dolaşım sistemi olan bir sistem için geçerli değildir. Suyu yerçekimi ile hareket ettirmek için, şişeleme olacak, nilüfer, bir eğimle döşenmelidir; İlk radyatörler bunun altında olacak. Bununla birlikte, açık bir genleşme deposuyla, hava tahliyesi kesinlikle bir problem değildir.

• Isıtma cihazları olarak konvektörleri kullanmamalısınız (ısı transferini arttırmak için kanatlı serpantinler). Yine, bizi Leningrad'ın çöreklerinden birinden mahrum edecekler - etkilenen durumda bile, ısınma üzerinde çalışabilme yeteneği.
• Bir sistemi tasarlarken, aşağıdaki minimum boyutlara uymaya değer:

Nüans: Doğal dolaşımda bir sistemde makul bir maksimum dolgu uzunluğu yaklaşık 40 metredir. Evin daha geniş bir alanı ile sirkülasyon pompası üzerinde savurmak daha iyidir.

• Her ısıtıcı aşağıdaki vana setiyle donatılmıştır:

• Girişte kapama valfi. Tüm devreyi düşürmeden, tamiri veya değiştirilmesi için radyatörü tamamen kapatır.
• Gaz çıkışı. Bununla birlikte, ısıtıcıyı tamamen kesebilir veya sirkülasyonu sınırlandırabilir, böylece sıcaklığı azaltabilirsiniz. Bir jikle yerine, odadaki sıcaklığa bağlı olarak otomatik modda kendi pasifliğini düzenleyen bir termostatik kafa monte edilebilir.

Faydalı: ekonomi nedeniyle, bir gaz kelebeği veya termal kafa yerine başka bir valf takılabilir. Fiyatı çok daha düşük; Bununla birlikte, eyelinerın akışını bir valf ile düzenlemek oldukça zordur.

• Üst radyatör tapalarından birinde havalandırma. Hava tahliyesi için bir Mayevsky musluğu, bir vana veya geleneksel bir musluk kullanılabilir.
• Sol taraftaki bir dişe sahip mantar tarafındaki çelik gömleklere monte edildiğinde, gerektiğinde radyatörün kaynak yapılmadan sökülmesini sağlayan çıkarılabilir bir sapma yerleştirilir. Genelde bimetalik radyatörlü çelik bağlantılar, her zaman öngörülebilir sıcaklık ve basınçlarla merkezi ısıtmaya bağlı evlerde kullanılır. Otonom sistemler polipropilen ve metal-plastikten yapılmış boruları kullanır; Bu durumda pilleri bağlamak için birkaç Amerikalı kadın koymak daha kolaydır.

Sonuç

Okuyucunun önerdiği malzemenin, ısıtma sisteminin tasarımı ve kurulumunda ona yardımcı olacağını umuyoruz. Her zaman olduğu gibi, makaleye ekli videoda ek tematik bilgiler bulabilirsiniz. İyi şanslar!
