Monotube ısıtma sistemi: yerleşim alanlarında verimliliği

Özel bir evin tek borulu ısıtma sistemi, “tedarik” ve “geri dönüş” olarak adlandırılan iki borulu sisteme göre daha ekonomik ve basittir. Böyle bir ısıtma sisteminin kurulum kurallarını bilmek, en iyi şekilde ayarlayarak, yüksek verimli çalışma ve maksimum enerji tasarrufu sağlar. Bu tip ısıtmayı kullanırken karşılaşacağınız tüm nüansları anlatacağız.

Evde ısıtma sisteminin bileşenleri

Başlangıç ​​olarak, tek borulu ve iki borulu ısıtma sistemlerinin nelerden oluştuğunu analiz edeceğiz, bu bir bütün olarak düzenlemenin algılanmasında yardımcı olacaktır:

• Gövde boru hattı, Isı taşıyıcının hareket ettiği yer.
• Isıtma cihazları Karayoluna gerekli yerlerde bağlı (radyatörler).
• Soğutucu kaynağı (sıcak su) bir kazan şeklinde.
• Genleşme tankı.
• Sistemde dolaşan soğutucu akışkan elemanları.

NOT! Soğutucuların çoğu, tankların hacmi ve ek fonksiyonlar ile döşemede kullanılan malzemeler arasında farklılık gösterir.

Özel özellikler

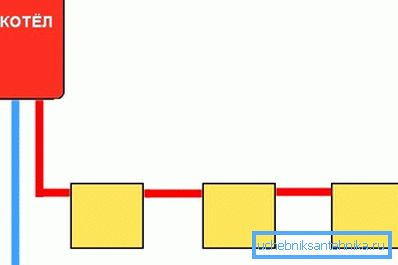

Monotube ısıtma sistemi Leningradka, radyatörlere ısı verildiği ve bunları yıkayarak kazana geri döndüğü tek bir boru hattının kapalı bir döngüsüdür.

Bir konutu ısıtma yönteminin, bu nedenle, özel bir binada tercih edilmesini sağlayan birtakım avantajları vardır:

• Operasyondaki karlılık (iki borulu versiyonlara kıyasla).
• Düşük malzeme tüketimi nedeniyle düşük fiyat.
• Kolay kurulum ve acil onarım. Ülke evlerinin çoğu, bu ısıtma seçeneğini bağımsız olarak ayarlayabilir.
• Ana boru hattını doğrudan zeminin üzerine döşemek veya tamamen altına gizlemek mümkündür.
• Tek borulu sistem, tek katlı ve iki katlı evlerde eşit derecede etkilidir.

Dikkat edin! Bu ısıtma ekipmanının evdeki tüm alanlarda optimal çalışma modu, uygun şekilde seçilmiş radyatör bağlantılarının bir dizisi ile elde edilir.

Sistem dolaşım

Soğutma sıvısının ısıtma sisteminde dolaşımı şu şekilde olabilir:

• Su yoğunluğunda meydana gelen farklılık nedeniyle ortaya çıkan doğaldır. Daha yüksek bir yoğunluğa sahip olan devrenin ters tarafındaki soğutulmuş su, daha az yoğunluğu (sıcak olan) yükselticinin üstüne bırakır ve daha sonra ana boru hattına radyatörlere doğru iter.

Bilgileriniz için! Bu dolaşım boruları ile, boruların büyük bir uzunluğa sahip büyük evlerde her zaman mümkün olmadığı 3-5 dereceden az olmayan bir eğimle döşenmelidir. Gerçekten de, boru hattının böyle bir eğimi ile, metre uzunluğundaki yükseklik farkı 50 ila 70 mm arasında olacaktır.

• Zorunlu. Bu yöntemde, soğutucu, kazanın içine su girmeden hemen önce geri dönüş devresindeki ısıtma sistemine bağlı bir pompa vasıtasıyla sirküle edilir. Soğutma sıvısının zorunlu sirkülasyonu ile sistemdeki ana boru hattı, yol uzunluğu metresi başına 50 mm'lik bir yükseklik farkı ile döşenebilir.

Uyarı! Elektrik şebekesine bağlı bir sirkülasyon pompası olan bir sistem otomatik olarak uçucu hale geldiğinden, kesinti anında soğutucu durgunluğundan kaçınmak için önlemler alınmalıdır. Bunun için, sıcak suyu yaklaşık 1,5 metreye kadar itebilecek kapasitede bir booster toplayıcı monte edilir.

Genleşme tankı

Hızlanan toplayıcının zirvesinde, boru hattı genleşme deposuna boşaltılır. Amacı, acil durumdaki bir artışı önlemek için ısıtma sistemindeki basıncı düzenlemektir.

Bugün, daha çok, genleşme tanklarının kapalı tasarımını kullanarak, soğutucunun hava ile teması dışında.

Yapısal olarak, genleşme tankı, esnek bir zar ile iki kısma bölünmüş bir konteynırdır:

• Biri basınç altında hava ile doldurulur.
• Diğeri bir giriş-çıkış soğutucusu ile donatılmıştır.

Isıtma devresinin herhangi bir elverişli yerine kapalı bir genleşme tankı monte edilebilir, bu da sadece sistemin en yüksek noktasına monte edilen açık tanklara göre bir avantajdır.

Bilgileriniz için! Açık bir genleşme tankında hava ile soğutucunun serbest teması, aktif oksijen doygunluğunu arttırır. Bu, çelik boruların ve ısıtma cihazlarının korozyon işlemlerinin hızlanması nedeniyle erken başarısızlığını tehdit ediyor. Bu durumda, polipropilen borular ile monotüp ısıtma sisteminin kurulması tercih edilir - malzeme deformasyona dirençlidir.

Isıtma sisteminin bileşenlerinin montaj şeması

Bir boru ısıtma sistemi aşağıdaki sırayla monte edilir:

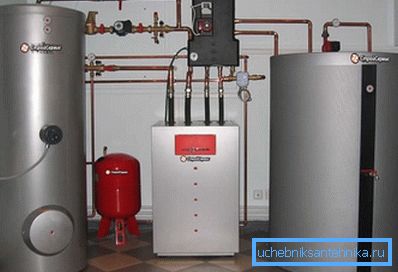

• Isı taşıyıcısının kaynağı aşağıdakiler nedeniyle çalışabilen bir kazandır:

• Gaz.
• Katı yakıt
• Elektrik.
• İki veya daha fazla olası yakıt seçeneğinin kombinasyonları.

NOT! İkinci seçenek, belirli bir zamanda yakıt kaynaklarından birinin mevcut olmadığı veya pahalı hale geldiği durumlar için uygundur.

• Genişletme tankının girişi ile toplayıcıyı hızlandırır. (Ayrıca bakınız çelik borular için boru kesici: özellikler.)
• Ana boru hattı, konutun tüm binalarını atlayarak. Soğutma sıvısının kazandan uzaklaştıkça soğumasını akılda tutarak, esas olarak daha iyi ısıtmaya ihtiyaç duyan odaların yol boyunca ilkleri olması gerekir:

• Bebek.
• Yatak odaları.
• Banyolar.

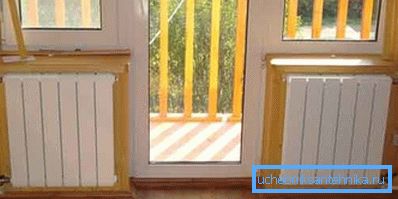

Dikkat edin! Evinizdeki radyatörleri herhangi bir uygun yere monte etmekte özgürsünüz. Isıtma cihazları için kurulum talimatlarının gerektirdiği tek şey, pencerelerin altındaki zorunlu kurulumdur. Önerilerimiz ayrıca giriş kapısının yanında bulunan radyatörleri bulmaktır (bir sonraki fotoğrafta).

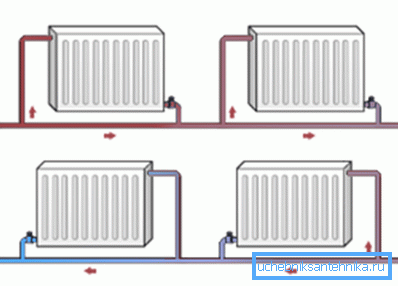

Bağlantı radyatörleri

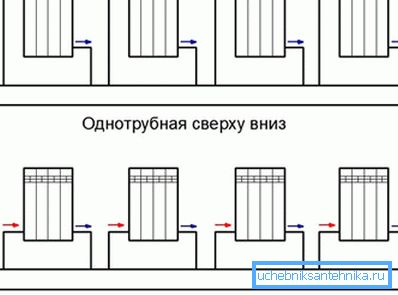

Isıtıcıları sisteme bağlamak için iki yol vardır:

• İlk - düzensiz basit. Bu durumda radyatörler karayoluna iki noktada bağlanır:

• Girişte.
• Çıkışta.

Ek bağlantıları ve elemanları olmayan bu basit ve ucuz kablolama şeması şunları yapmaya izin vermez:

• Isıtmanın ayarlanması.
• Sistem dolduğunda radyatörü tamir veya değiştirme için kapatın.

• İkinci seçenek Leningradka. Bu şemaya göre, karayolu giriş ve çıkış noktalarındaki her radyatör, şunları yapabileceğiniz bir kilitleme tertibatı ile donatılmıştır:

• Isıtma gücünü ayrı bir alanda düzenleyin.
• Onarımları yapmak için soğutucu akışını tamamen kesin.

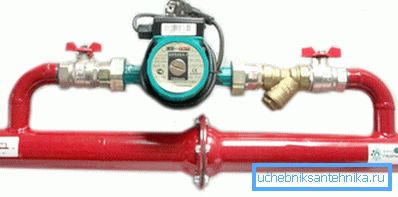

Ek olarak, radyatörlerin baypas edilmesi, bir kilitleme cihazıyla bir baypas monte edilir, eğer tıkanırsa, soğutucu akışkan doğrudan belirli bir radyatörden yönlendirilir.

Bunların her birinin özelliklerine dayanarak yukarıdaki yöntemlerden birini seçeceğinizi unutmayın. Başka bir seçenek daha var: Binanızın tipine göre en iyi ısıtma sistemini belirleyecek bir çalışma ekibini işe almak, sonra kendi ellerinizle çalışmaya başlayabilirsiniz. (Ayrıca yazlıktaki Sewage makalesine bakın: özellikler.)

Sonuç

Şimdi tek borulu ısıtma sisteminin özelliği hakkında daha fazla şey biliyorsunuz, bir ülke evinde uygulanmasına yönelik seçenekler nelerdir. Anladığınız kadarıyla, bu konuyla ilgili çözüm, tüm avantajları ve eksileri tarttıktan sonra, siz ve bina için en iyi olanı anlamanız gerektiğinden, mantıklı bir şekilde ele alınmalıdır. Özel evlerde de popüler olan iki borulu sistemle karşılaştırdığınızdan emin olun.

Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
