Özel bir evde bir ısıtma bataryası nasıl bağlanır

Isıtma sisteminin verimliliği pillerin bağlantısı da dahil olmak üzere bir dizi faktöre bağlıdır. Sonuçta, bağlantı yanlışsa, radyatörün bir kısmı soğutucunun yüksek bir sıcaklığında bile soğuk kalabilir. Bu nedenle, bu makalede radyatörlerin nasıl doğru bir şekilde bağlanacağına ve hangi durumlarda hangi şemaların kullanılacağına bakacağız.

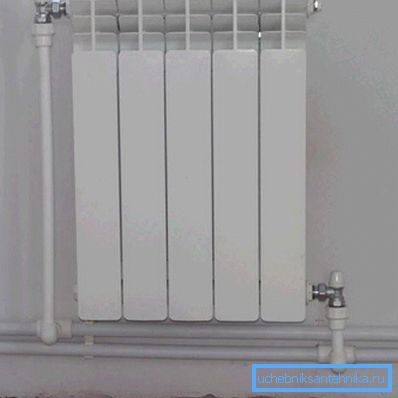

Bağlı akü ısıtma sistemine

Bağlantı Özellikleri

Radyatör bağlamanın yolları

Özel evlerde ısıtma sistemleri kurulurken, aşağıdaki bağlantı yöntemleri kullanılır:

Tek yönlü Bu durumda, besleme borusu yukarıdan bağlanır ve geri dönüş borusu aşağıdan aynı bölüme bağlanır. Isıtma aküsünün bu bağlantı şeması radyatörün eşit şekilde ısınmasını sağlar. Ancak, akordeon çok sayıda bölüme sahipse, önemli ısı kaybı olacaktır, diğer bağlantı seçeneklerini kullanmak daha iyidir.
Koltuk ve alt Bu yöntem, borular zeminde olduğunda mükemmel bir seçenektir. Bağlantı, karşıt kısımlarda yapının dibinde bulunan borulara yapılır. Bu yöntemin dezavantajı sadece düşük verimlidir, çünkü ısı kayıpları yüzde 15'e ulaşabilir.
diyagonal Çok sayıda bölüm bulunan cihazları bağlarken kullanılır. Tahmin edilmesi kolay olduğu için, bu durumda besleme borusu yukarıdan bağlanır ve tahliye borusu, karşı kısımda, aşağıdan bağlıdır. Radyatörlerin özel bir evde bağlanma şeması, soğutucuların eşit dağıtılmasına ve cihazlardan maksimum ısı transferine katkıda bulunur.

Dikkat edin! Radyatöre paralel ısıtma için bir termostat kullanıldığında, bir baypas yapılmalıdır. Bu, cihazın ısınma derecesini ayarlamanıza izin verecektir.

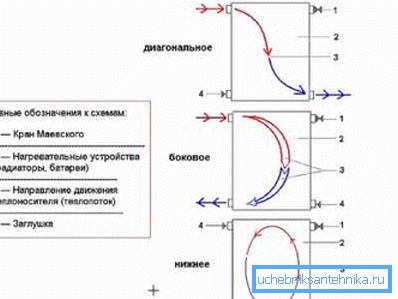

Radyatör kablolama şeması

Gördüğümüz gibi, radyatörleri bağlama yöntemleri, boru döşeme, ekipman gücü vb. Gibi bir dizi faktöre bağlıdır. Özellikle, sistemin tipi büyük önem taşımaktadır. Aşağıdaki ısıtma sistemleri türleri hakkında daha fazla konuşacağız.

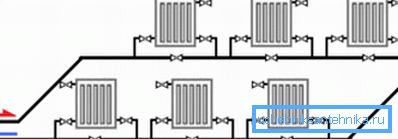

Tek boru sistemi

Sistem türleri

Isıtma sistemi cihazında iki şema uygulayın:

  • Bir boru - en basit olanıdır, çünkü soğutucu tek bir borudan geçer ve ısıtma cihazları seri olarak bağlanır.. Onun dezavantajı, ısı akışını düzenlemesine izin vermemesidir. Bu nedenle, ısı transferi tasarım sırasında belirlenen tasarım oranına karşılık gelir. Bu sistem, büyük boru hattı uzunluğu ve çok sayıda radyatör gibi küçük sistemlerde kullanılır, cihazlar eşit olmayan şekilde ısınır.
  • Çift boru - bunun anlamı, sıcak suyun bir borudan akması ve soğutulmuş olanın kazana diğerine geçmesidir.. Bu durumda özel bir evde bulunan radyatörlerin bağlantısı, sırasıyla paralel olarak gerçekleştirilmektedir. Bu cihazın avantajı, bölümlerin tek biçimli olarak ısıtılması ve ısı transferini ayarlama yeteneğidir. Eksiklikler arasında, sadece daha fazla sayıda boru ihtiyacının tekilleştirilmesi, sırasıyla inşaat maliyetinin artması mümkündür.

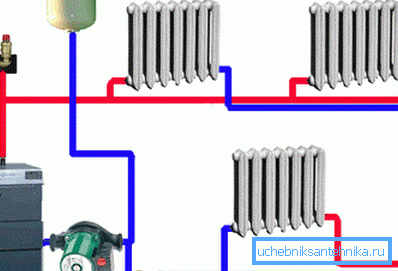

Çift boru sistemi

Sistem tipine bakılmaksızın, radyatörlerin kendi elleriyle bağlantılarının iki şekilde uygulanabileceğine dikkat edilmelidir:

  • Dikey şemaya göre - ısıtma cihazı, radyatörlere giden kabloların yapıldığı dikey bir yükselticiye bağlanır.
  • Yatay şemasına göre - soğutucu, yatay boru hatları ile sirküle edilir.

Radyatörleri bağlama şemasının seçimi evin özelliklerine bağlıdır. Örneğin, bir konut birkaç kat içeriyorsa, bağlantı dikey bir şekilde gerçekleştirilir.

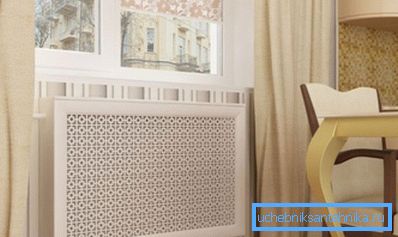

Fotoğrafın üzerinde - pencerenin altında bulunan radyatör.

Yer seçimi

Isıtma aküsünün nasıl doğru bir şekilde bağlanacağına karar verirken, ısıtıcıların yerini belirlemek zorunludur. Gerçek şu ki, radyatörlerin işlevi sadece binaları ısıtmak değil, aynı zamanda odaya soğuk girmesini engelleyen bir ısı kalkanı yaratmaktır. Bu nedenle, pencerelerin altına yerleştirilmişlerdir.

Bundan sonra, ısıtma cihazlarının en büyük ısı kayıplarının olduğu yerlere kurulması gerekmektedir. Bu nedenle, bağlantı yöntemine karar vermeden önce, onların konumu ile bir diyagram çizmek gerekir.

Ek olarak, cihazlardan maksimum ısı transferini sağlayacak kurulum mesafesini doğru bir şekilde belirlemek önemlidir. Yani, bu mesafeler aşağıdaki gibi olmalıdır:

Pencere pervazının altından 100 mm
Yerden 120 mm
Duvardan 20 mm

Bu düzenlemeleri ihlal etmeniz önerilmez.

Dikkat edin! Eşik, ısıtıcının verimliliğini önemli ölçüde azaltacağından, ısıtıcıyı engellememeli veya bloke etmemelidir. Bununla birlikte, bazı durumlarda radyatörler ızgaralarla kaplanabilir. Çoğu zaman bu, ısıtma cihazları odanın iç kısmına uymadığında yapılır.

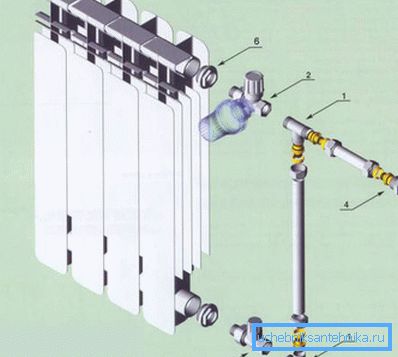

İnşaat bağlantı şeması

montaj

Isıtma bataryasının sıcak mevsimde bağlanması, kışın ısıtmasız kalmaması için bağlanmalıdır. Bu nedenle, tüm işleri hızlı bir şekilde yürütmek için tüm bileşenleri önceden satın almak gerekir.

Dikkat edin! Isıtma cihazlarını ancak ısıtma şeması yapıldıktan sonra elde etmek mümkündür. Bu, bağlantı borularının doğru konumunu seçmenize izin verecektir. Ek olarak, önce güçlerini, nasıl yapıldığını hesaplamalı, portalımızda öğrenmelisin.

Radyatör montajı için braketler

Odayı bitirdikten sonra gereken kurulum işine geçin.

Talimat aşağıdaki gibidir:

  • Eski radyatörlerin değiştirilmesi iç mekanda gerçekleştirilirse, ilk önce eski konstrüksiyonun elemanlarını sökmek gerekir.
  • Daha sonra, inşaat pozisyonunun yerini belirlemek ve duvarda karşılık gelen işaretler yapmak gereklidir. Bu durumda, yapı seviyesini kullanmanız gerekir, böylece yapı tam olarak kurulur.
  • O zaman kendi parantezlerinizi dübellerle düzeltmeniz gerekir.
  • Bundan sonra, cihaz genellikle radyatörlerde bulunan talimatlara göre braketlere monte edilmelidir.
  • Cihazların montajından sonra boru hattına bağlanması gerekir. Bu işlem borunun türüne bağlıdır. Örneğin, boru hattı plastik borularla uygulandığında, radyatörler özel bir bağlantı elemanı - "Amerikan" kullanılarak bağlanır.

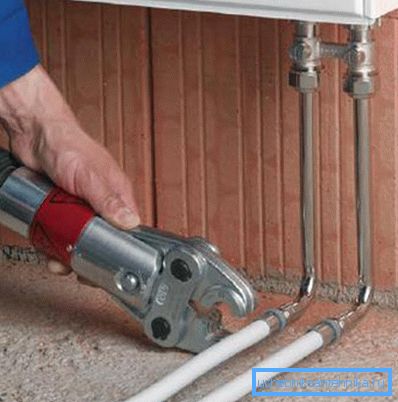

Radyatör alt bağlantısı

Bu aşamada Mayevsky vinçlerinin yanı sıra küresel vanalar da monte edilmiştir. Alt bağlantıya sahip bir ısıtma bataryası kullanıldığında, bir baypasın yapılması ve kontrol valflerinin kurulması gerekli değildir. İkincisi, kural olarak, çapraz ve yanal eklemlere sahip iki borulu sistemlerde kullanılır.

Valfleri monte ederken, radyatörlerin kendileri kapalı olsa bile, ona kolay erişim sağlamak için özen gösterilmelidir.

  • Çalışmanın sonunda sistemi bir soğutucuyla doldurabilir ve basınç testi yapabilirsiniz.

Dikkat edin! Isıtma tasarım ve kurulumunda, SNiP 3.05.01-85'i içeren gereksinimlere uymalısınız.

Burada, aslında, bataryaları bağlamak için tüm ana özellikler.

Sonuç

Kendi başına, radyatörlerin bağlantısı önemli değildir. Bununla birlikte, sistemin etkili olabilmesi için, ilk olarak planını doğru bir şekilde çizmek gerekir. Bunun için bir takım faktörleri hesaba katmalısınız, bu nedenle projenin hazırlanması çok dikkatli yapılmalıdır.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler alabilirsiniz.
