Özel bir evde ısıtma radyatörlerinin bağlantı şemaları:

Bina veya tamir ederken, ısıtma radyatörlerini özel bir eve bağlamanın farklı yolları vardır, ancak yine de, burada birçok nüans olsa da, devrenin genel bir düzenlemesi için sadece iki seçenek vardır. Bu seçenekler, tek bir boru veya iki borulu sistemin düzenlemesine bölünmüştür, ancak bir konturun bir ısıtmalı zemin sistemine, toplayıcı ısıtmasına ve benzerine aktarılmasını sağlar.

Fakat bunu anlamak için, bizimle birlikte kalmalı ve diğer şeylerin yanı sıra, bu makaledeki videoyu size göstereceğiz.

Kontür çeşitleri

Kısaca kazanlar hakkında

Not. Her türlü ısıtma için bir kaynağa ihtiyacınız vardır ve bu durumda belirli bir kazan olabilir. Bu ünitenin seçimi öncelikle, evinizde - elektrik, gaz, dizel veya katı yakıt - enerjinin mevcudiyetine bağlıdır.

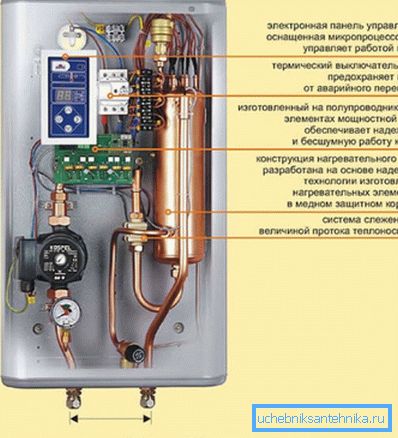

• Elektrikli kazanlar TEN ve elektrot olmak üzere iki tipe ayrılırlar ve bu da içerisindeki soğutucu akışkanın ısıtılma yöntemine bağlıdır, yani içerisindeki su ya ısıtma elemanları yardımıyla ya da elektrotların yardımıyla ısıtılabilir. Şu anda, ünitelerin tüm özellikleriyle ilgilenmiyoruz, ancak aynı zamanda elektrodun fiyatının çok daha düşük olduğu söylenebilir, ancak sıcak su bağlantısı mümkün değildir. Toplamda, elektrikli kazanlar oldukça ekonomiktir ve ısıtılmış odanın büyüklüğüne (gerekli güç tüketimine) bağlı olarak 220V veya 380 380V'luk bir şebekede çalışabilirler.

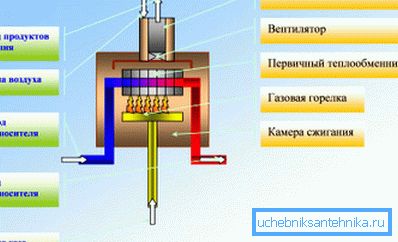

• En yaygın olan gaz kazanlarıdır., ama onlar da iki tiptir - konveksiyon (geleneksel) ve yoğuşma (düşük sıcaklık) - seçimleri evin içinde kurulu olan ısıtma devresine bağlıdır. Yoğuşmalı kazanlar çok pahalıdır, ancak çok ekonomiktir - verimi bazen% 120'yi geçmektedir, ancak bunların kullanımı düşük sıcaklık devreleri, yani yerden ısıtma sistemleri için en uygunudur. Radyatör veya karışık (radyatörler - ısıtmalı zemin) durumlarda, kural olarak, geleneksel birimleri kullanın.
• Daha az yaygın dizel kazanlar - Bir, iki ve üç aşamalıdırlar ve çoğunlukla elektrik, gaz ve katı yakıt gibi güç kaynaklarına sınırlı erişime sahip çeşitli çiftliklerde kullanılırlar. Ancak katı yakıtlı kazanlar oldukça popülerdir, özellikle de son zamanlarda piroliz prensibi üzerinde çalışan çok sayıda gaz jeneratörü modeli piyasaya sürülmüştür.

Not. Aynı zamanda çeşitli yakıt türlerini birleştiren evrensel kazanlar da bulunmaktadır. Örneğin, gaz - elektrik, gaz - dizel, güneş - gaz - katı yakıt ve diğer kombinasyonlar.

Isıtma devresi sistemleri

Bazı su tesisatçıları özel bir evde radyatör bağlantısı kullanıyorlar Leningradka, beş radyatörün (genellikle boyutlarına bağlı olarak) üç veya dört kişilik olarak tasarlanmış tek borulu bir sistemdir.

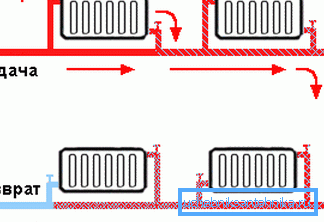

Buradaki öz şu şekildedir: Daha geniş bir boru üzerinde hareket eden soğutma sıvısı, ısıtma radyatörlerini besleyen küçük dallara düşmektedir - bu, üst şematik görüntüde açıkça görülmektedir.

Bu tür bir devrenin ana problemi, su bataryaya girdiğinde, sıcaklığın bir miktarını kaybeder ve besleme borusuna geri döner ve daha da fazla olur, daha soğuk olur.

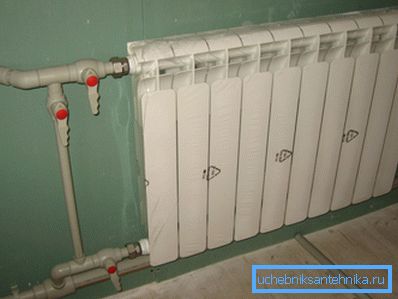

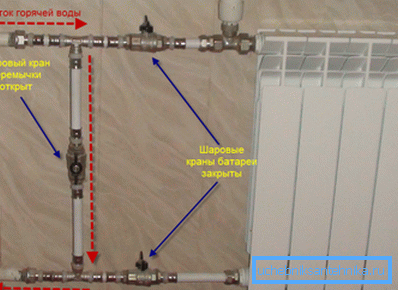

Soğutmanın çok önemli olmaması için, radyatörün önüne bir baypas yerleştirilir - üstteki fotoğrafta stop vanaları ile yapılır ve bu tür bir cihaz tesisatçılar için çok katlı binalardan birisidir.

Gerçek şu ki, kiracıları, dairelerindeki sıcaklığı yükseltmek için, baypas ve su, radyatörlerinden ısı sirkülasyonunu maksimumda kullanarak ve daha fazla yaşayan kiracılar zaten soğutulmuş soğutucuyu aldıkları için devir ederler. Tek borulu ısıtma sisteminin baypasındaki birinci, ikinci ve üçüncü katlardaki musluğun, daha sonra dördüncü ve özellikle beşinci katın sakinlerinin neredeyse soğuk akülere sahip olduğu görülür.

Bir ısıtma radyatörünü özel bir evde nasıl bağlayacağımızı düşünmeye ve geniş bir alana sahip odalarda mutlaka kullanılan iki borulu bir kontura geçmeye devam ediyoruz - kendiniz, tasarruflara rağmen, tek borulu sistemin bir takım dezavantajları olduğundan emin olun.

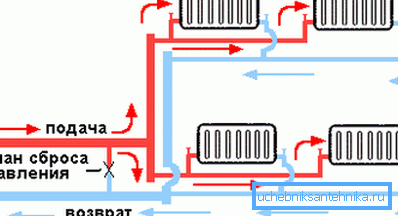

İki borudan oluşan sistemin ana avantajı - tedarik ve geri dönüş (“geri dönüş”), tüm katlarda çok sayıda radyatörden geçen soğutucu akışkanın besleme borusuna geri dönmemesi, ancak “dönüş” e boşalmasıdır.

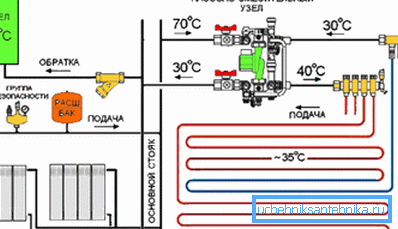

Bu kılavuz ayrıca, radyatörleri sıcak bir zemine iki borulu kontura, üstteki resimde gösterildiği gibi bağlamanızı sağlar - dikkatli bir şekilde takip ederseniz, her şey burada da basittir.

Besleme borusu boyunca hareket eden soğutucu, radyatörlere ve yerden ısıtma sistemine girer, ancak sadece pompa ve karıştırma ünitesi olarak üst devrede belirtilen üç yollu vanadan geçebilir (gerekirse, sirkülasyon pompası da eklenebilir). .

Zemin istenen sıcaklığa kadar ısıtıldığında, vana aktive edilir ve sıcak su geri dönüş borusuna boşaltılır ve soğuduğunda vana açılır.

Sonuç

Gördüğünüz gibi, ısıtma radyatörlerini özel bir evde kendi elleriyle bağlama seçenekleri o kadar da zor değil - sadece anlamaları gerekiyor. Ancak, tek borulu bir sistemi kaydetmek ve kurmak istiyorsanız, önce ev için gerekli olan termik gücü hesaplayın - kayıp olmadan bir borunun 10 bölüm için maksimum dört bimetalik radyatörü ısılandırabileceğini unutmayın.
