Özel bir evde ısıtmanın şeması ne olabilir: popüler
Özel bir evin ısıtma sistemini düzenlerken, tüm ısıtma elemanlarını bağlamak için doğru düzeni seçmek ve düzenlemek çok önemlidir. Sadece bu sayede operasyon sürecinde en yüksek verimi ve ekonomiyi elde edebilirsiniz.
Bu yazıda böyle bir görevi yerine getirmek için mümkün olan tüm seçenekleri ele alacağız.
terminoloji
Özel bir evde bulunan ısıtma programları, çok çeşitli sıradan insanlara aşina olmayan bazı terimler kullanır, bunları analiz edelim:
| terim | açıklama |
| Su ısıtma cihazı | Soğutma sıvısı ile temas ederek ısıtılan ekipman, oda boyunca ısı yaymaktadır. Bunlar piller, radyatörler, konvektörler, ısıtmalı zeminler ve diğer benzer birimler olabilir. |
| Isı taşıyıcı | Isıtma borularından geçen akışkan. Kombide ısınır ve radyatörlere ısı iletir. Genellikle bu rol çeşitli özel katkılarla modifiye edilebilen su ile yapılır. |
| Isıtma devresi | Kapalı tasarım, ısıtılmış ve soğutulmuş suyu kendi üzerine taşır. Radyatör, boru, vinç ve diğer eşit derecede önemli unsurlardan oluşur. |
| Doğrudan hareket | Isıtılmış soğutucuyu radyatöre taşıyan kontur bölümü. |
| tersine çevirme | Radyatörden çıktıktan sonra soğutulmuş soğutucuyu taşıyan kontur bölümü. |

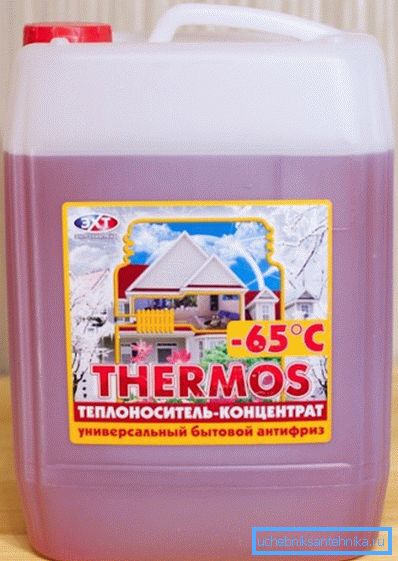

İpucu: şiddetli kışları olan bölgelerde, etilen glikol ile kombinasyon halinde su soğutucu olarak kullanılması tavsiye edilir. Bu tür antifriz, sistem tamamen kapalı olduğunda en kritik koşullarda bile donmaz.
Soğutma sıvısını transfer etmek için olası yöntemler
Özel bir evi kendi ellerinizle ısıtmak için bir şema hazırlandığında, dikkate alınması gereken ilk şey, soğutucunun devrenin etrafındaki hareketinin düzenlenmesidir:
| dolaşım | tanım |
| doğal | Böyle bir sistem fiziksel yasaları yerine getirerek çalışır. Isıtılmış sıvı daha düşük bir yoğunluğa sahiptir ve üç ila beş derece eğimli bir konturun tüm gövdeye yayıldığı yerden yükseltici boyunca yukarı doğru yer değiştirir. Geri dönüş strokunda, aynı eğim açısına sahip olan soğutulmuş su, kazana geri döner. Ayırt edici özellikleri:
|
| zorunlu | Bu durumda, bir sirkülasyon pompası sisteme ek olarak bağlanır ve bu nedenle, soğutucu hareket, ileri ve geri vuruş arasında yaratılan basınç farkından dolayı meydana gelir. Ayırt edici özellikleri:
|
Kullanılan boru tesisatına uygun şemalar
Ayrıca, kendi ellerinizle özel bir ev için bir ısıtma planı oluştururken, pilleri yükselticiye bağlama yöntemini seçmelisiniz:

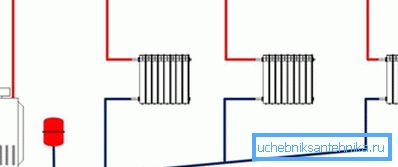

Tek boru
Bu düzenlemede, ısıtılmış sıvı sürekli olarak aynı boru boyunca hareket eder, bu arada yol boyunca karşılaşılan radyatörlere sürekli ısı verir.
Avantaj, düşük satış fiyatıdır, ancak maddi dezavantajları akılcılık hakkında düşünmenizi sağlar:
- Eşit olmayan ısı dağılımı. Kazandan ne kadar uzak olursa, batarya o kadar soğuk olur.
İpucu: Tek boru şemalarının kullanımı sadece ısı kayıplarının daha az fark edilebileceği küçük alanlar için uygundur.
- Bireysel radyatörlerin ayarlanması zorluğu. Birinin çalışmasında yapılan değişiklikler, tutarlı bir zincirdeki tüm cihazları etkileyecektir.
- Tüm sistemi durdurmadan ve kapatmadan onarım veya değiştirme yapamama.
İkiz tüp
Burada, her bir radyatöre, ısıtılmış akışkan bir borudan beslenir ve zaten soğutulmuş olan bir diğeriyle çıkarılır. Tasarım hem dikey hem de yatay kablolamaya sahip olabilir.
Elbette, böyle bir seçenek daha pahalıya mal olacaktır, ancak aynı anda birkaç inkar edilemez avantaj sağlar:
- Evde mikro iklimi önemli ölçüde geliştiren ve sistem performansını arttıran ısı dağılımı.
- Radyatörlerden herhangi birisini dinlenme için sonuç vermeden ayarlayabilme.
Dünyanın her yerinde, sadece özel evlerde değil, aynı zamanda çok katlı yüksek katlı binalarda da radyatörlerin bu şekilde paralel bir şekilde bağlanması uzun süredir aktif olarak kullanılmaktadır. Şimdiye kadar bu yenilik sadece yeni binalarda veya kır evlerinde bulunabilir.
radyasyon
Böyle bir bağlantı, bir kollektör olarak da adlandırılır, çünkü her bir batarya için tedarik ve geri dönüş borusunun ayrı ayrı tedarik edildiği bir dağıtım manifoldunun varlığını varsayar.
Böyle bir düzeni yapmadan önce, finansal olasılıklarınızı dikkatli bir şekilde tartmalısınız, çünkü iki borulu birinden bile daha pahalı olacak, ancak size gerçekten eşsiz fırsatlar sunacaktır:
- Her radyatörün toplayıcıdan tam otonomi performans ayarı.
- Isıtma sisteminin tamamını kapatmadan pilleri onarın veya değiştirin.
- Herhangi bir devreye ek cihaz takabilme.
Radyal kablo tesisatının montajı için montaj talimatları oldukça karmaşıktır ve bu da kalifiye uzmanların aranmasını zorunlu kılmaktadır.
Leningradka
Bu orijinal yöntem, radyatörlerin bağımsız olarak ayarlanmasını sağlayan ısıtma sisteminin tek boru bağlantı şemasını geliştirmeye izin verir.
Bunun için:
- Her bir batarya için, soğutucu akışkanın içinden akışını kontrol etmenizi sağlayan vanalar monte edilmiştir.
- Daha küçük boyutlu bypass boruları olan baypaslar monte edilir. Bu, ayrı bir radyatör üzerinde tamamen kapalı olan vanalarla bile suyun tüm devrenin etrafında dolaşımını sağlayacaktır.
Tarif edilen manipülasyonların hem evin tasarrufunu düzenleyen ilk aşamada hem de paranın tasarruf edilmesine ve yapının işlevselliğinin genişletilmesine ve kablo tesisatının önceden kurulmasına imkan verecek şekilde gerçekleştirilebilmesi dikkate değerdir.
Sonuç
Özel bir evin ısıtmasını kendi ellerinizle yapmaya karar verirseniz, bu durumda davanız için en uygun bağlantı şemasını seçerek işe başlamalısınız. İlk adım, boru hattındaki soğutucu akışkanın türünü belirlemek ve daha sonra kullanılmış boruları dağıtmaktır. Yukarıda, iş prensipleri ve en popüler olanların güçlü yönleri hakkında bilgi vermeye çalıştık.
Sağlanan videoda konuyla ilgili ek materyaller bulabilirsiniz. Doğru şema, kaliteli ısıtmanın garantisidir.
