Özel bir evin doğal dolaşımı ile ısıtma şeması: özellikleri,

Geçen yüzyılın 80'lerinde uzmanlar, yerçekimi ısıtma sisteminin eskimiş olduğunu söyledi. Ancak, bu durum böyle değildi.

Zorla ısıtılan pompa cihazları, elektrik enerjisine bağlı olmasının yanı sıra, maliyetini önemli ölçüde artırmaktadır. Bu nedenle, bizim zamanımızda, bu türden ısınmadan ev sahiplerinin bir kısmı reddediyor.

Dikkat edin! Isıtma sisteminin yer çekimi tasarımı en basit ve ucuzdur. Genel dezavantajı olan ana sakıncaları vardır. Küçük atalet nedeniyle, böyle bir ağ sadece 100 m2'ye kadar olan binalar için uygundur.

Bu makalede, doğal dolaşımı olan, avantajları ve dezavantajları olan bir ısıtma sisteminin şeması hakkında konuşacağız.

Böyle bir ısıtma nedir

İki tip ısıtma düzeni vardır:

• doğal bir soğutma akışına sahip sistem (yer çekimi, yer çekimi);
• zorlamalı (pompalama) sirkülasyon ile analog.

Hem bu hem de diğer ağlar bir veya iki boru olabilir.

Her iki durumda da soğutucu:

• sıradan su;
• antifriz (diğer bir deyişle donma önleyici sıvı)
• teknik yağ.

Dikkat edin! Antifriz kullanmayı planlıyorsanız, ısıtma bataryalarının contalarının malzemesiyle uyumluluğunu kontrol edin. Bu ağlarda, talimat alüminyum radyatörlerin kullanımını önermez.

Doğal dolaşım kalıbı

Kendiliğinden akan ısıtma birkaç dezavantaja sahiptir:

• ahlaki olarak eskimiş;
• Düşük verimliliğe sahiptir;
• ağ hantaldır;

• nispeten yüksek bir kurulum maliyetine sahiptir;
• Pillerin her birinde sıcaklığı ayrı ayrı düzenlemek mümkün değildir.

Ancak, elektriksiz binalarda vazgeçilmezdir, çünkü katı yakıtlı bir ısıtma kazanı ile donatılmış, otonom olarak çalışabilmektedir.

1. Böyle bir sistemin çalışması prensibi, soğutma suyunun kazan ve girişten akışındaki sıcaklık farkının oluşmasıdır.
2. Sıcaklık değişimleri sırasında ısı taşıyıcısının yoğunluğundaki farklılıklar nedeniyle, bir pompa kullanmadan, yerçekimi ile sistem içinde hareket eder. Başka bir deyişle, sıcak madde yükselir, zaten soğutulmuş akışı yerini geri dönüş hattından alır.
3. Akülerde seri akarken, ısı taşıyıcı ısıyı kaybederek ısı enerjisini binaya yayar. Kazana geri dönüyor, tekrar ısınıyor ve her şey tekrarlanıyor.

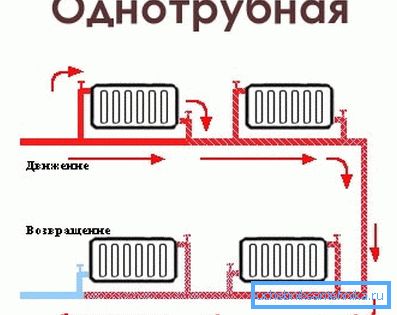

Tutarlı monotube ısıtma

1. Böyle bir ağın çalışması için, bir ön koşul, boruların yeterli bir bölümüdür.. En az bir inç olmalı. Bu öncelikle ana yükseltici ile ilgilidir. Ek olarak, sistem borularının eğimi, 1 koşu metre başına en az 1 cm olmalıdır.
2. Başka bir koşul - yükseltici borunun ısı taşıyıcı giriş alanı, en üstteki pilin üstünde olmalıdır.. Aynı zamanda, ısıtma kazanı en düşük radyatörün altına yerleştirilmelidir.
3. Bu sistemlerde eşit hizmet alanlı ısı taşıyıcı hacmi nispeten büyüktür. (Zorunlu analoglardan ortalama olarak 3 kat daha fazla) ve boruların kesitine ve şebekenin uzunluğuna bağlıdır.

Borulardaki büyük miktarda su, sistemin ataletini artırır.

1. Bu, sistemin bir avantajıdır - kazan çalışmayı durdurduğunda, ağdaki ısı hala belirli bir süre devam eder.
2. Doğal sirkülasyonlu ısıtma devresi, akü içinden geçen ısı taşıyıcı akışının soğumaya yol açtığını ima eder.
3. Böylece, sistemin başında bulunan bu ısıtıcılar, ağın sonuna monte edilen muadillerinden daha fazla ısıtılırlar.
4. Böyle bir şemada bataryaların ısınma seviyesinin düzenlenmesinin mümkün olmadığı not edilmelidir.

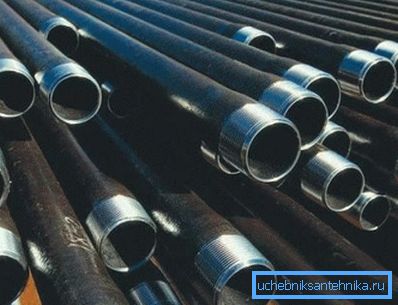

Dikkat edin! Böyle bir sistemin önemli bir özelliği, kullanılan malzeme ve borulara olan hassasiyetidir. Ağın kendi ellerinizle monte edilmesi, bunların metal olması gerektiğini lütfen unutmayın. Plastikten yapılmış borular, kazandaki suyun aşırı ısınmasından kaynaklanan sıcaklığa dayanamayacaktır.

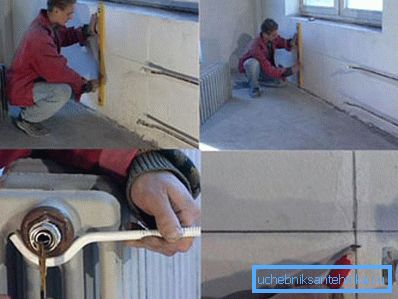

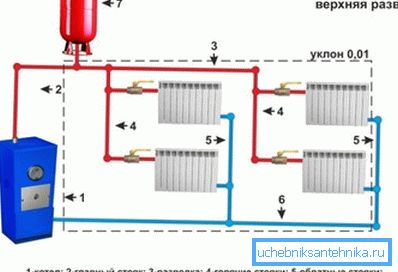

1. Bu kısıtlamaların sonucu, boruların büyük kesitleri nedeniyle düşük bir ısıtma verimliliği, pahalı kurulum (sistem işe alınan çalışanlar tarafından kullanılıyorsa), ağın estetiğidir.
2. Doğal sirkülasyonlu ısıtma devreleri mutlaka açık bir genleşme tankı içerir. Ağın en üstüne yerleştirilmelidir. Bu tank, sistemdeki tüm suyun en az onda birini içermelidir.
3. Tankın açıklığı, sistemin mutlaka atmosfer basıncıyla sürekli temas halinde olması gerektiğini ima eder.

Paralel batarya bağlantısı

1. Doğal sirkülasyonlu su ısıtma şeması tek borulu seri-paralel olabilir. Daha sonra bazı radyatörlerde soğutucu akışını düzenlemek mümkün hale gelir. (Ayrıca bakınız Tek borulu ısıtma sistemi: özellikler.)
2. Bu durumda termostatların sadece her ikinci paralel batarya için monte edilebileceğine dikkat edilmelidir.
3. Ağda kapalı bir su akışı, aşırı ısınması nedeniyle engellenmesi kesinlikle yasaktır.

Soğutucunun doğal dolaşımı sırasında akülerin paralel (yatay) bağlantısının iki borulu bir versiyonu da vardır. İçinde, radyatörlerin sıcaklığı, yerlerine çok fazla bağımlı değildir. Tek bataryaları ayarlamak mümkündür.

Sonuç

Yerçekimi ısıtma sisteminin hem dezavantajları hem de avantajları vardır. Bununla birlikte, yukarıda açıklanan bazı durumlarda, özel bir evin ısıtma düzeninin en uygun seçimidir. Makalede yayınlanan video kendi temasına devam edecek.
