Özel bir evin fırın ısıtması: klasik bir rus sobasının

Modern iklim sistemleri pazarı, her türlü enerji taşıyıcısı üzerinde çalışan çeşitli termal ekipmanlarla doludur. Ama iyi eski odun sobası unutulmadı, çünkü standart tasarımda bazı değişiklikler yaparsanız, bu alanda yeterince büyük bir konutu ısıtabilir. Bu makalede, evinizde soba ısıtmanın nasıl daha verimli ve daha ucuz hale getirileceği anlatılmaktadır.

Soba ısıtma özellikleri

Evde klasik soba ısıtması - bir Rus sobası veya şömine kullanırken - iç havanın dengesini bozar. Isıtılmış yapının hemen yakınında, sıcaklık her şeyin üstünde ve ondan uzaklaştıkça, hava soğuyor.

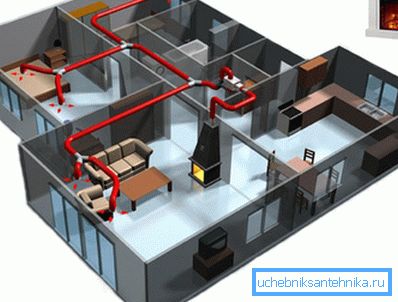

Bu nedenle, iklimlendirme sistemlerinin tasarımında çalışan mühendisler, özel bir ısıtma devresi icat etti - içten yanma odasına veya bacaya monte edilen ve içinde soğutucuyu dolaşan bir ısı eşanjörü. Isıtma işleminden sonra sıvı, radyatörler aracılığıyla önceden döşenen borularla dağıtılır, sadece ocağın kurulu olduğu odayı değil, aynı zamanda evin içindeki diğer odaları da ısıtır.

Basitçe, bu durumda ocak, klasik su ısıtma sisteminin bir parçası olan geleneksel bir ısıtma kazanı olarak işlev görür. Bununla birlikte, ikincisinden farklı olarak, sadece soğutucuyu değil, aynı zamanda odadaki havayı da ısıtabilir (klasik tasarım olarak).

Böyle bir sistemin avantajı, soba ısıtmalı bir evin düzeninin herhangi bir şekilde olabilmesidir, çünkü borular, keyfi bir şemaya (özellikle soğutucunun cebri sirkülasyonu olan sistemlerde) göre döşenir.

Tabloda özellikleri yansıtılan iki ana tip ısı değişim kaydı vardır.

İpucu! Sobayı soba ile donatıyorsanız, yakıt (odun veya kömür) olabildiğince ekonomik ve verimli olacaktır, çünkü yanma sırasında açığa çıkan termal enerji aynı anda iki amaca hizmet eder.

Su sicaklari ve bataryalar ile isitma isitma en çok kirsal bölgelerde bulunmamaktadir, ana gaz olmadigi yerlerde ve elektrik hatlari kurulu elektrik kazanindan yüke dayanmayacaktir. Dizel veya kömür üzerindeki ısıtıcılar için fırın, verimliliği açısından çok fazla atlar çünkü bu durumda çıkan yanma ürünlerinin termal enerjisi de kullanılır.

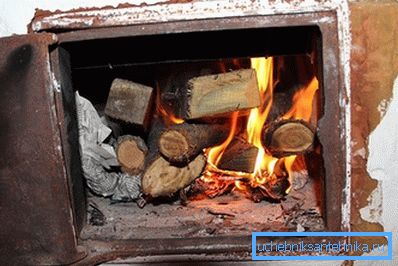

Bir odun veya kömür sobasının fırında bir ısı eşanjörünün monte edilmesinin ana dezavantajı, yanma odasının hacminde önemli bir azalmadır. Yani, ya yakacak odun daha sık koymak ya da uzun süreli yakıt yakma sağlayan özel bir ocak satın almak zorunda kalacaksınız.

Eğer soba ısıtmayı, insanların yıl boyunca yaşaması beklenmediği özel bir evde tasarlamayı planlıyorsanız, ısı taşıyıcıyı boru ve radyatörlerden düzenli olarak tahliye etmeli veya başka bir ısıtma sistemi seçmelisiniz.

Bağımsız kurulum

Yeni bir fırın döşeme

Özel bir evin soba ısıtmasının herhangi bir şeması, bu isimden açıkça anlaşılmaktadır ki, içinde ısı değişim yazmacının kurulu olduğu taş odun sobası ısıtma sobası bulunmaktadır.

Soru iki şekilde çözülebilir:

1. Isı eşanjörünün evdeki mevcut yapıda kurulması. Mevcut fırına uyan veya özel bir atölyede istenilen büyüklükteki ısı eşanjörünü sipariş eden bir cihaz seçmelisiniz (bu durumda fiyat daha yüksek olacaktır). Kaynak makinesi ile tecrübeniz varsa, yapıyı kendiniz kaynaklayabilirsiniz.

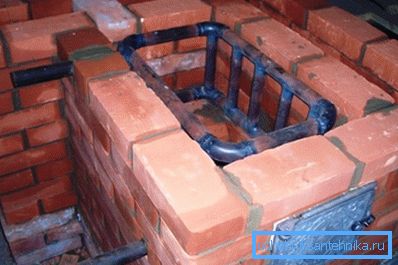

1. Yeni bir fırını kendi elleriyle döşemek. Bu daha fazla zaman harcayan bir yöntemdir, ancak su şebekesinin ve fırının boyutlarını daha doğru bir şekilde bulabilir, iklim ağının yeterli gücünü sağlar ve yakıtın yanma odasının normal büyüklüğünü koruyabilirsiniz.

Dikkat edin! Bir su ısı eşanjörü satın alırken veya özel bir atölyede sipariş verirken, su tabakasının kalınlığının en az 3 cm olmasını sağlamalısınız Aksi takdirde, borulardan sıvı dolaşım oranı yetersizse, su kaynatılabilir.

Isı değiştiricinin duvarlarının yapıldığı çeliğin kalınlığına dikkat etmek gerekir. En az 5 mm olmalıdır, aksi halde tasarım hızla yanacaktır. Unutmayın, kömür daha yüksek bir alev sıcaklığı verir ve daha dayanıklı bir su sicili gerektirir ve eğer yakacak odun kullanmayı planlıyorsanız, daha az muazzam çeşitlerde durabilirsiniz.

Soba ısıtıcılı evin daha verimli şekilde ısınması ve tasarladığınız iklim ağının daha uzun süre dayanması için, ocağın tasarımının bazı nüansları üzerinde duralım:

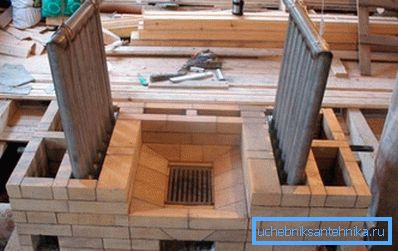

1. Fırının yıkımını önlemek için, ısı değiştirici ile yapının duvarları arasında bir boşluk bulunmalıdır.

Boyutları kullanılan ısı değiştiricinin malzemesine bağlıdır:

• ısıtma için metal borulardan - 10 ila 15 mm;

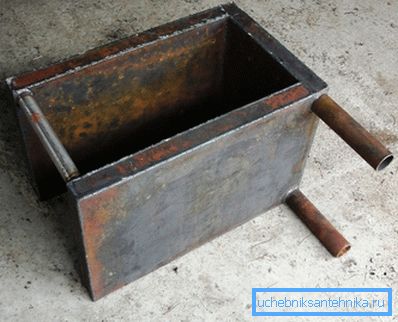

• çelik sacdan - 5 ila 10 mm.

Ayrıca, zaman içinde bu teknolojinin yanma ürünleri, kurum ve yakıt kalıntıları ile tıkanmış olduğunu da hatırlamanız gerekir. Sonuç olarak, ısıtma sisteminin verimliliği önemli ölçüde düşer ve fırının kendisi çökebilir. Bunu önlemek için, temizlik için küçük bir kapı veya vana sağlanmalıdır.

1. Bir su ısı eşanjörünü, yakıtın yanma odasında değil, dışarıya sıcak duman getiren borularda da monte edebilirsiniz. Birçok kalifiye ocak uzmanı bu planı temel almayı tavsiye eder. Kullanıldığında, odun kömürü veya odun kömürü içine yerleştirilen kömür daha ekonomik yanar ve sıcak gazların ısı enerjisi daha verimli kullanılır.

Bitmiş fırında ısı değiştirici takılması

Bu seçenek, doğru boyutta bir su ısıtma sicili gerektirir.

İki temel şema kullanarak yükleyebilirsiniz:

1. Plakayı sökmeden. Bu yöntem, ana yapıyı bozmadan kolayca sökülebilen çelik veya dökme demir pişirme yüzeyi ile donatılmış fırınlar için kullanılır.

Dikkat edin! Isıtma devresini, tamamen fırının sökülmesinden kaçınarak kurun, başarılı olmaz. Isıtma kaydının girişini ve çıkışını çıkarmak için birkaç tuğla veya taş çıkarmak gerekir.

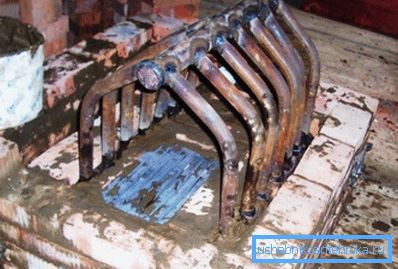

1. Fırının kısmi demontajı ile. Burada sobayı yakıt odasının tabanına ayırmanız gerekecektir (genellikle ızgaraya yerleştirilir, hava girişi sağlanır). Isı değişim ünitesini kurduktan sonra, yapı orijinal formuna geri yüklenir.

Fırını yükseltirken, duman kanallarının konfigürasyonunu değiştirebilirsiniz. Ancak normal itiş gücünün korunmasını sağlamalısınız, aksi takdirde tahliyeniz odada duman çıkmasına ve yanma ürünlerinin odaya bırakılmasına neden olacaktır.

Isıtma sisteminin geri kalanını tasarlama

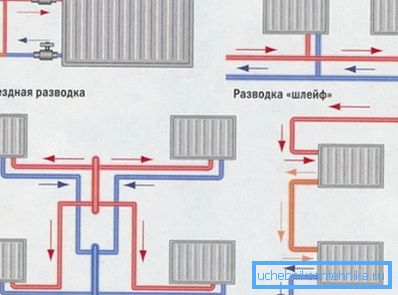

Evdeki borular ve ısıtma radyatörleri klasik şemaya göre monte edilir. Tüm odaların daha verimli ısıtılması için iki borulu bir düzen kullanılması önerilir. Bu durumda en uzak oda bile ısıdan pay alır.

En büyük etki bir sirkülasyon pompası kurarak elde edilebilir. Böylece borulardaki akışkan daha yoğun bir şekilde dolaştırılacak ve bu da ısı değiştiricisinde kaynamaya devam edeceği konusunda uyarıda bulunacaktır.

Sonuç

Soba ısıtması, ana gazın olmadığı kırsal alanlarda bulunan özel evler için mükemmel bir seçimdir. Sıvı ve katı yakıtlı kazanlara mükemmel bir alternatiftir.

Bununla birlikte, çok büyük bir evi ısıtmak istiyorsanız, bir fırın (su kaydı bile olsa) yeterli olmayacaktır. Diğer iklim ekipmanı türlerini kullanmak gereklidir. Bu makalede yayınlanan videodan daha fazla bilgi edinebilirsiniz.
