Özel bir evin ısıtma radyatörlerinin hesaplanması: piller

Kendi evinizin ısınması ve ısıtılması, her zaman bir kişinin hayatındaki birincil değerlerden birine sahiptir, özellikle de soğuk bölgelerde yaşıyorsa, bu nedenle, hesap makinesini özel bir evin radyatörlerini hesaplamak için kullanabilir veya bu tür hesaplamaları kendiniz yaparsınız, ki bu daha doğru olacaktır.

Ancak, belirli bir oda için kaç bölüme ihtiyaç duyduğunuzu hesaplamak yeterli olmayacaktır; ayrıca, bağlantı ve devre tipi ile bağlantılı olan cihazlardan gelen maksimum ısı transferinin yanı sıra, cihazların doğru konumlandırılmasına da dikkat etmeniz gerekir ki bu da bir mikroiklim oluşturmak için büyük önem taşır.

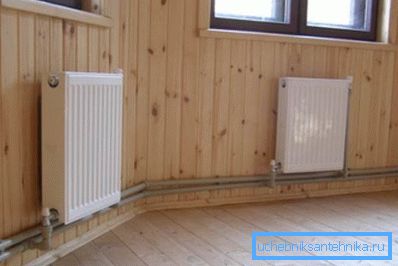

Kapalı radyatör devresi

Tabii ki, pek çok gereklilik var, ama bunlar ilk bakışta göründüğü kadar karmaşık değil, şimdi size söyleyeceğimiz, ve bu yazıda videonun konusunu da göstereceğiz.

Radyatör gücü nasıl hesaplanır

Konut ve kamu binalarının tasarımında kullanılan oldukça karmaşık hesaplamalar vardır. Bunlar, belki de sadece tasarımcılar tarafından bilinebilecek çok farklı nüansları hesaba katar.

Size küçük hataların mümkün olduğu daha basit bir hesaplama yöntemi sunuyoruz, ancak yine de bu yöntem işe yaramaz ve hiç kimseyi başaramadı.

Radyatörler nelerdir

Bimetalik radyatörler
  • Bimetalik ısıtma radyatörleri Bugün sadece otonom için değil, aynı zamanda merkezi sistemler için de talep edilmesi mümkündür - fiyatlarının dökme demirden daha yüksek olmasına rağmen, kiracılar dairelerinde dökme demir yerine onları monte ederler. Bu popülerlik boşuna değil - cihaz iki metalden üretilmiştir - iç tarafta çok katlı binalarda bile ısıtma devresinde hemen hemen her türlü basınca dayanabilecek çelik ve üstte çok yüksek ısı iletkenliğine sahip alüminyum bulunmaktadır. Kural olarak, bu tür piller kesit tiptedir ve bir cihazın boyutu belirli bir odayı ısıtmak için gereken güce bağlı olacaktır.
üretici işaretleme Eksenler arasındaki mesafe W / W / H (mm) parametreleri Maksimum çalışma basıncı (bar) Termal güç bölümü (W) Bölüm hacmi (l) Kütle (kg) Maks. C Garanti süresi
global STYLE 350 350 425/80/80 35 125 0.16 1.56 110 10
STYLE 500 500 575/80/80 35 168 0.2 1.97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0.17 1.5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0.19 1.94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0.22 1.22 120 10
TENRAD 500 500 550/80/77 24 161 0.15 1.45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0.15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0.15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0.26 1.55 120 5
GRANDINI 500 500 530/80/80 16 167 0,38 1.85 120 5

Bimetalik radyatörlerdeki bazı üreticilerin parametre tablosu

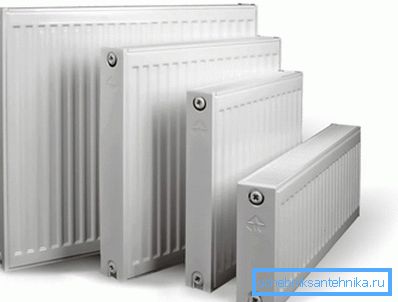

Çelik panel radyatörler
  • En çok bütçe çelik panel ısıtıcılar olarak adlandırılabilir., Boruların üzerinde bulunan U-şekilli plakalar ve eksenler arasındaki mesafeden dolayı, soğutucu akışkanın dolaştığı çok yüksek ısı transferinin olduğu yerlerde. Her biri bir, iki ya da üç olabilir, bu sayede, oldukça doğal bir şekilde, cihazın gücü, içinde dolaşan aynı miktarda su ile artar.
  • Bu tür yapılar yeterince güçlüdür ve yüksek basınca dayanıklıdır, ancak asıl problemleri korozyona karşı duyarlı olmalarında yatmaktadır. ve bu, talimatın merkezi ısıtmada kullanılmasını tavsiye etmemesinin ana sebebidir - su oksijeninin inmesi sırasında tankın içine girmesi, reaksiyona neden olur ve cihaz paslanır. Ayrıca, çelik radyatörler havlu ısıtıcısı olarak kullanılır, ancak piller olarak sadece bir sipariş üzerine yapılırlar, burada galvaniz veya paslanmaz çelik gereklidir ve bu çok pahalıdır.

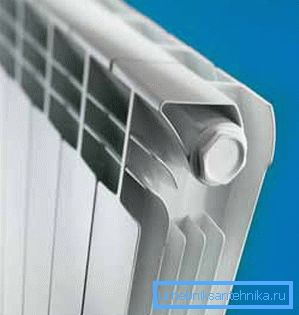

Seksiyonel alüminyum radyatör
  • Alüminyum radyatörler en büyük ısı dağılımına sahiptir., Hem kesit hem de panel yapılabilir ve bunlar enjeksiyon veya ekstrüzyon ile yapılır (ikinci yöntem biraz daha ucuzdur, ancak burada zayıf nokta yapıştırılır veya kaynak yapılır). Tabii ki, böyle bir metalden yapılmış ısıtma cihazları çok pahalıdır, ancak, anladığınız gibi, kaliteyi ve dahası, çok fazla para öderler, fakat sadece otonom sistemler için kullanılabilirler. Gerçek şu ki, bu tür cihazlarda dolaşan soğutma sıvısı, korozyona ve aşınmaya direnç gösteren özel katkı maddeleriyle antifriz olmalı ve bu sadece otonom devrelerde mümkündür.

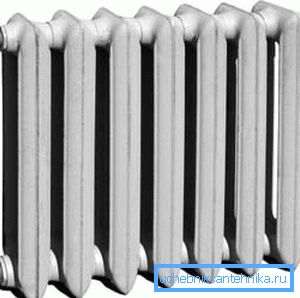

Dökme demir radyatör
  • Ve elbette, tüm dökme demir akülere acı bir şekilde aşinadır., Çok katlı binalardaki dairelerin büyük bir çoğunluğuna monte edilen ve bu güne yeni binalarda monte edilen yukarıdaki fotoğraflarda olduğu gibi, kendilerini çok iyi bir şekilde kurmuşlardır. Bu tür cihazların temel dezavantajları arasında, bölümlerin büyük kapasitesi (çok fazla su ısıtmanız gerekir) ve uzun bir süre ısınan ancak aynı zamanda uzun bir süre soğumayan kalın duvarlar sayılabilir. Ancak merkezi ısıtma sistemleri bu tür eksikliklerle mükemmel bir şekilde başa çıkabilir - ses seviyesi genel arka plana göre çok azdır, ancak yavaş soğutma çok uygundur, çünkü periyodik sirkülasyon döngüleri ile bağlantılıdır - sistem çalışmadığında, ısı depolanır (radyatörlerin otonom devreler için çalışması pahalı olacaktır). .

Gücü hesaplamak

Not. Bir radyatör yerleştirmek için en etkili yerin pencerenin altında olduğuna dikkat edilmelidir. Cihazdan gelen sıcak hava yükseliyor, camdan hareket eden soğuk akıntılara karşı bir engel oluşturuyor.

Radyatör yerleştirmek için en verimli yer pencerenin altında.

Daha önce de söylediğimiz gibi, karmaşık hesaplamalar ile uğraşmak zorunda kalmayacağız, çünkü özel bir ev için ısıtma radyatörlerini daha basit bir şekilde hesaplamak mümkün ve bu tam olarak doğru olmasa bile, bu etkilidir ve çoğu su tesisatçısı sadece sistemi başlatmadan operasyona hiç şikayet yok.

Ancak, hesaplamanın iki yolu vardır - odanın alanı ve hacmi açısından - ilk seçenek yalnızca tavan yüksekliği 270 cm'yi geçmezse mümkündür, ancak bu rakam daha fazla olduğu takdirde, bu durumda güç, metre küp başına normalden hesaplanır.

Dikkat edin! Metrekare başına Moskova ve Moskova bölgesi için 100 watt termal enerjiye ihtiyaç vardır ve hacim olarak hesaplanırsa m3 başına 41 m'ye ihtiyaç duyulur.

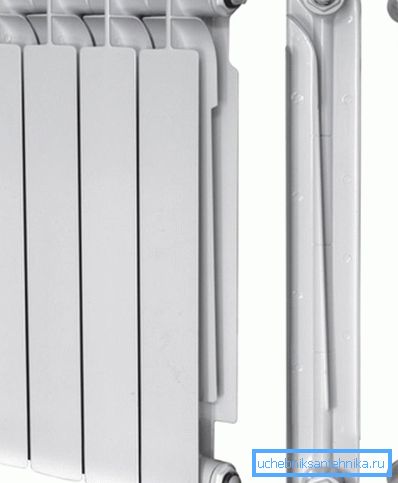

Bölümler kaldırılabilir veya eklenebilir

Özel bir evdeki radyatör sayısını alanlara göre nasıl hesaplayacağımızı öğrenelim (tavanlar 270 cm'den daha yüksek değil) ve bunun için de K = kesitinin numarası S = 100 / P, burada S odamızın büyüklüğü ve P bir bölümün termal gücü. Örneğin, 34m'lik küçük bir oda alalım, yani S = 12m2'ye sahibiz ve ünite için 130W radyatörün Grandini bölümünü alıyoruz.

Bu durumda, eğer böyle bir veriye sahip olursak, o zaman bunları formülün içine koyacağız, daha sonra K sayısı = S * 100 / P = 12 * 100/130 = 9.23 olacaktır. Ancak, kural olarak, yuvarlama işlemi büyük bir şekilde yapılır, bu yüzden 12m2'lik bir oda için, 10 bölümden bir radyatöre ihtiyacınız var demektir, eğer Grandini 350 ise (diğer cihazlar için, tablodaki güç değerine bakın).

Bu durumlarda, eğer tavan örneğin 3m'ye sahipse, başka bir formül uygundur - V * 41 / P ve aynı alana sahip bir oda alırız, sonra K sayısı = V * 41 / P = 4 * 3 * 3 * 41/130 = 11.35 veya benzer bir radyatörün 12 bölümü.

Sonuç

Herhangi bir radyatör için kendi elinizle hesaplamalar yapabileceğiniz ve metalin burada önemli olmadığı not edilmelidir - bölüm veya panelin gücü üreticinin gösterdiği herhangi bir durumdadır. Sadece panel cihazlarında, bölümlerde değil, benzer formüller kullanarak saymak gerekir, burada P bir panel ısıtıcının gücüne eşit olacaktır.
