Özel bir evin ısıtma sistemi: en iyi seçenek nasıl seçilir

Binayı farklı yollarla ve farklı enerji kaynakları kullanarak ısıtabilirsiniz, ancak en küçük ayrıntısına kadar düşünülmüş özel bir evde bulunan ısıtma sistemi her zaman en iyi seçenek olacaktır.

Sistem hakkında konuşuyorsak, o zaman, kural olarak, üç ana türü vardır, bu:

1. radyatör devresi;
2. sıcak zemin;
3. kızılötesi film.

Dördüncü yöntem mümkün olsa da, iki ya da üç tipin bir kombinasyonudur. Size bu tür cihazların ana nüanslarını anlatacağız, kazanları ısıtmayı düşüneceğiz ve bu konuda bir video klip göstereceğiz.

kazanlar

gaz

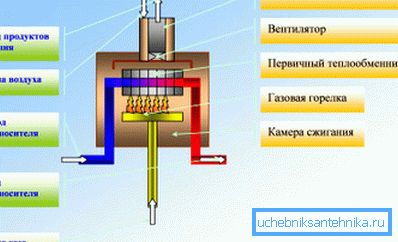

• Çoğu zaman, özel bir ev için ısıtma sistemleri, geleneksel (konveksiyon) gaz kazanlarının yardımıyla çalışırlar, ki bunların yardımıyla genellikle radyatör devresini veya birleşik varyantı - radyatörleri ve ısıtmalı bir zemini tedarik ederler.. Kazanlar, üst resimde gördüğünüz şemaya göre çalışırlar - gaz, yakıt odasındaki brülöre bir boru hattından beslenir ve bununla birlikte, soğutucunun tüm devrede yayıldığı ısı değiştiriciyi ısıtır. Sıcak hava, yanma ürünlerinin yanısıra bacadan sokağa boşaltılır.
• Böyle bir cihaz için en uygun sıcaklık, talimat 60-80 ° C aralığında muhafaza edilmesini önerir - böylece eşanjör için en büyük ömrü kurtarabilirsiniz. Mesele, yoğuşma noktası olan 55-57 ° C'lik bir nokta olmasıdır, fakat burada kondensat, gaz yanma ürünlerinden asidik hale gelir, bu nedenle ısı değiştiricinin duvarları çökmeye başlar. Bu, özel bir evde en yaygın su temini ve ısıtma sistemidir.

• Evin yerden ısıtma sistemine sahip olduğu durumlarda, ısıtmak için düşük sıcaklık olarak da adlandırılan yoğuşmalı gaz kazanları kullanmak en iyisidir.. Bu tür cihazların optimum çalışma modu 30-50 aralığında mı? veya çalışma formatı 100-110'a ulaşsa da, yani sadece düşük değil, aynı zamanda yüksek sıcaklıklar için de kullanılabilirler. Farklı modellerin verimliliğinin% 109-111'e ulaştığı ve fiyatlarının konveksiyona göre daha yüksek olmasına rağmen, bu birimlerin zaman içinde faizle karşı karşıya kalacağı dikkate değerdir.
• Gaz brülörü hala ısı eşanjörünü ısıtır, ancak ikincil ısı dışarıya değil, aynı zamanda ısıtma için de kullanılmasına rağmen, burada çalışma prensibi geleneksel kazanlardan temelden farklıdır.! Burada, asit kondensat, filtrelerin içinden, özel bir boru hattıyla, oluşum sürecinde aşağıya doğru deşarj edilir. Bu ilk bakışta, imkansız bir katsayı gibi yüksek, hatta ilk bakışta elde edilmesini mümkün kılan sekonder ısının korunması anıdır.

Sıvı yakıt

• Köyde gaz boru hattının bulunmadığı durumlarda, özel evler için ısıtma sistemleri, solaryumun en çok bir enerji kaynağı olarak kullanıldığı sıvı yakıtlı kazanlardan çalışabilir.. Böyle bir birimin gövdesi genellikle dökme demirden yapılır ve duvara monte edilmek üzere yapılabilen çelikler olmasına rağmen, bu bir zemin seçeneğidir, ancak güçlü ısı yalıtım katmanına rağmen, monte edilen modeller başarının tadını çıkarmaz.
• Dizel motorlarda ve gaz ünitelerinde, brülörün alevi de ısıya dayanıklı çelikten yapılmış olan ısı değiştiriciyi ısıtır, ancak daha sıklıkla dökme demirdir - kalın duvarlara bağlı olarak, cihazın servis ömrü önemli ölçüde artar.. Dizel ısıtıcı brülörleri tek kademeli, iki kademeli ve modüle edilebilir - bu, kazanlar arasındaki ana farktır. Tek kademeli bir ekipman üzerinde sadece bir yanma modu mümkün ise ve iki kademeli bir modda, iki mod mümkündür, daha sonra modüle edilmiş cihaz, ısıtma gücünü kendi kararınıza göre ayarlamanıza izin verir.

Katı yakıt

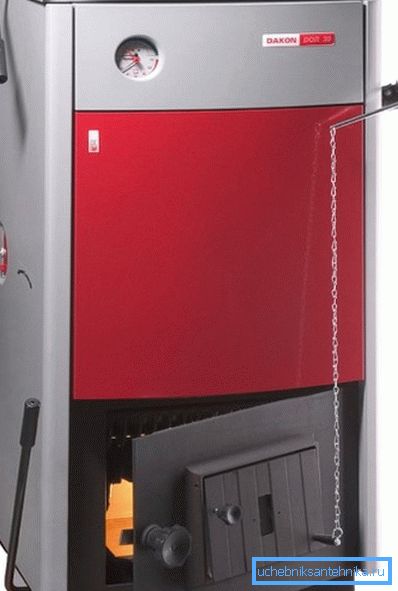

• Ayrıca, özel evlerin ısıtma sistemleri, geleneksel katı yakıtlı kazanlarla çalıştırılabilir. Bu çalışma prensibi, normal pişirme sobasına çok benzer ve odun, kömür ve yakacak odun (briket, pelet vb.) Enerji taşıyıcı olarak kullanılır.. Bu tip üniteler için ısı eşanjörleri ya ısıya dayanıklı çelik veya dökme demirden yapılır, ikinci seçenek en çok tercih edilse de - kalın duvarlardan dolayı servis ömrü artar. Kazanın verimi, fırına ve itme kanallarına hava beslemesini düzenleyen çeşitli valfler nedeniyle önemli ölçüde artmıştır.

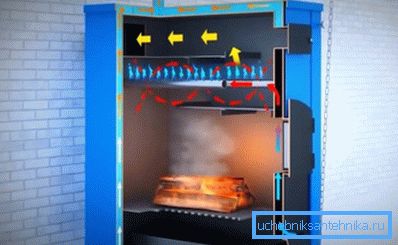

• Ve burada katı yakıtla çalışan başka bir ünite türü - bunlar, yakıtın neredeyse hiç kalmadan yaktığı gaz üreten veya piroliz kazanlarıdır, ancak iki odacık vardır - ana yanma ve son yakıcı. Çalışmalarının prensibi şöyledir: ana ocakta kömür veya odun patlaması, ardından oksijenin kısmen tıkanmış olması, bu da piroliz işlemine (termal ayrışma) katkıda bulunur - buna bol miktarda duman eşlik eder. Duman, birinci odadan gelen sıcak havanın tedarik edildiği ve bu yanmamış ısıl bozunma ürünlerinin sona erdiği, yanma odasına girer.
• Gaz üreten kazanlar ev kullanımı için çok uygundur - bunların montajı 4, 6, 8 veya 12 saat sonra yer imi eklemenize izin verir ve bazı modellerde bu işleme iki veya üç gün sonra izin verilir! Serme yakıtı aralığı sadece kazanın tasarımına değil, aynı zamanda yakıtın kendisine de bağlıdır, örneğin, kömür üzerinde çalışan modeller en az üç güne kadar (en fazla 3 gün). Bu cihazların verimliliği% 85'e ulaşır ve duman egzozu minimumdur - temizliği için korkmadan sokakta giysileri güvenle asabilirsiniz.

elektrik

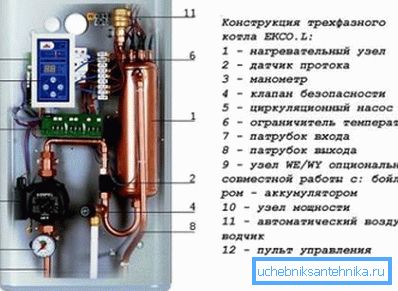

• Yukarıda belirtilen ünitelerin alternatif tiplerine göre herhangi bir elektrikli kazanın ana avantajı, dışarı getirilmesi gereken bir baca olmayışıdır - burada herhangi bir termik ayrışma ürünü bulunmadığı için buna ihtiyaç yoktur.. Bu tür cihazlar AC 220 / 380V 50Hz şebekesinden (güce bağlı olarak) çalışabilir, ancak tek fazlı ısıtıcılar genellikle evde kullanım için kullanılır.
• Üreticinin sunduğu en uygun çalışma modu genellikle 60-80 ° C aralığındadır, ancak maksimum 85 ° C'ye izin verilir ve 90 ° C'de elektrikli ısıtıcıların otomatik bağlantısı kesilir.. Bu tür ısıtıcıların en yüksek verimi% 93'dür (sadece yoğuşmalı kazanlar için daha yüksektir) ve 220V'dan 9 kW'a kadar kapasiteye sahip modelleri seçebilirsiniz - bu 90m'lik ısıtma için yeterlidir² yaşam alanı.

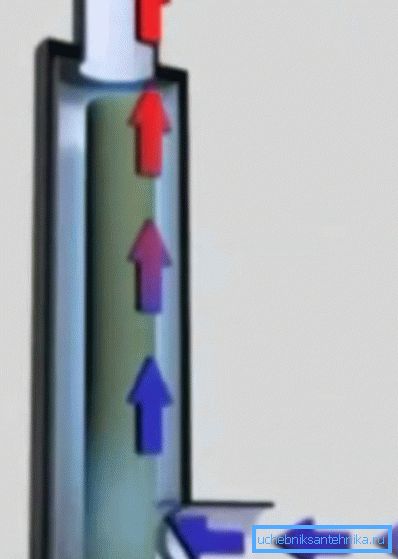

• Herkes ağlarımızdaki akımın frekansının 50 Hz olduğunu ve elektrot kazanı işleminin doğrudan buna bağlı olduğunu bilir. Soğutma sıvısı gövdesinden geçer ve elektrotların kendileri bir sıvıya daldırılır. Ve bu durumda, güç uygulandığında iyonlaşma işlemi gerçekleşir. Elektrotların polaritelerini saniyede 50 kez değiştirdiği göz önüne alındığında, iyonlar aynı frekansta hareket yönünü de değiştirir, bu da sıvının ısınmasına neden olur.
• Bu kazanlar, -40 CC'de dondurulan damıtılmış veya düşük sıcaklıktaki suların yanı sıra, kaynama noktası 100 ° C'den düşük olmayan sıvılar üzerinde AC 220 / 380V 50Hz'de çalışabilir ve üretici tarafından onaylanır..

Not. İki veya üç tür yakıtı, örneğin elektrik ve gaz, gaz ve dizel, güneş, gaz ve elektrik gibi birleştiren evrensel kazanlar da vardır. Ancak, bu tür birimler özellikle popüler değildir, çünkü bu modlardan herhangi birinde tam geri dönüş sağlamazlar.

Isıtma sistemleri

kapasite

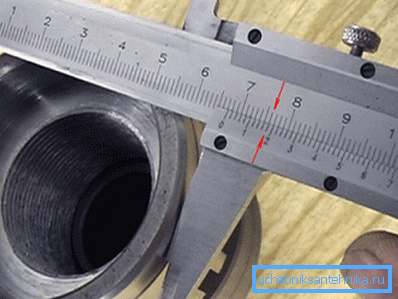

Özel bir evin ısıtma sisteminin kendi ellerinizle doğru şekilde monte edilmesi için, odanın yeterli ısıtmasını sağlamak amacıyla boruların çaplarına göre kapasitesini doğru bir şekilde hesaplamanız gerekir. Bu tür hesaplamalar için, D = v354 * (0.86 * Q /? T) / V formülünü kullanabilirsiniz, burada D çap, Q, test alanı başına kW cinsinden yüktür, T, besleme ve geri dönüş borusunda sıcaklık farkıdır, V hızdır. m / s cinsinden sıvılar.

Ancak aşağıdaki tabloyu da kullanabilirsiniz.

Çıkış ve boru çapı arasındaki oransal ilişki

Not. Evinizin büyüklüğünü biliyorsanız, sisteminizin kazan gücü belirlenebilir. Tavanı 260 cm'ye kadar olan kareler hesaba katılır ve daha yüksek odalarda evin küpüne ihtiyaç vardır. Bu göstergeler genellikle kombinin beraberindeki belgelerinde bulunur.

Isıtma devreleri

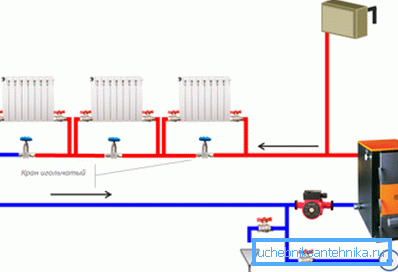

Başlamak için, radyatör ısıtma sisteminin kendi elleriyle özel bir evde nasıl yapıldığını görelim, çünkü bir veya iki devresi olabilir (bir boru, iki boru). Besleme ünitesinden sadece bir ana boru döşenir ve bu da geri beslemeye ve geri dönüşe geri gönderilir, o zaman böyle bir şema geniş bir alana sahip bir binada tamamen etkili olmazdı.

Buradaki problem, ana borudan soğutucu besleyen her bir pilin oradan da geri dönmesidir, bu nedenle, her bir ardışık radyatör ile, sistemdeki su daha fazla soğumaktadır.

Üst görüntüde gösterildiği gibi, besleme ve geri dönüş bağlantıları arasında kapatma vanaları (musluklar) taksanız bile, bu sadece bu pil için faydalı olacaktır ve bir sonraki aşamada su daha da soğuk olacaktır. Bu tür sistemler, devreye en fazla 3-5 cihaz bağlandığında etkilidir, bu nedenle büyük evlerde tamamen reddetmek daha iyidir.

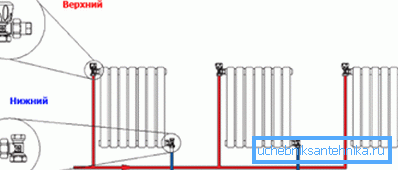

Özel bir evde en karlı ve uygun iki borulu ısıtma sistemi, yani kazandan kazana kadar soğutma suyunun verilmesi ve geri verilmesi için, üst şematik çizimden görülebileceği gibi, farklı ısıtma borularıdır. Aküleri karayoluna bağlamak, farklı şekillerde yapılabilir - aşağıdan, üstten ve çaprazdan.

İki devreli bir sistemde besleme borusundaki suyun sıcaklığı neredeyse hiç değişmez, çünkü soğutulmuş sıvının içeri girmesi söz konusu değildir, bu nedenle, tüm radyatörlerin sistemin başından sonuna kadar ısınması aynı olacaktır.

Burada, boruların çapını doğru olarak hesaplamak çok önemlidir, çünkü arttıkça, sıvının hacmi artar ve bununla birlikte kazanın enerji maliyetleri artar.

Özel sektörde, 25-40 mm kesitli borular genellikle yükselticiler için kullanılır ve radyatörler için 20 mm'dir.

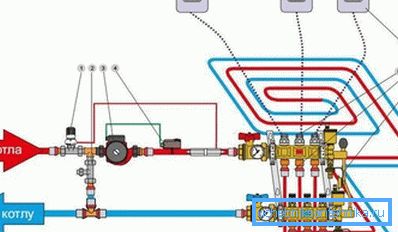

1. Sıcaklık sensörlü kontrol valfi;
2. Dengeleme valfi;
3. Sirkülasyon pompası;
4. Güvenlik termostatı (fatura);
5. Elektrik manifold vanaları;
6. toplayıcı;
7. Baypas (yüksek sıcaklıklı kazanlarda gereklidir);
8. Oda termostatı.

Radyatörlerin ılık bir zeminle birleştirilmesi durumunda, farklı sıcaklıklarda - 60-80 ° C arası akülere ve zemin konturuna - 30-50 ° C'ye kadar soğutucu beslemeniz gerekir.

Bu ayrımı gerçekleştirmek için genellikle bir baypastan oluşan bir pompa karıştırma ünitesine ihtiyacınız olacaktır. Sıcak akışı ayarlamak için üç yollu bir vana kesilir. Sıcak bir zeminin borusundaki sıvı istenen sıcaklığa ulaştığında, besleme borusundan gelen valf ısıtılmış zemine değil, termostatın devreyi ısıtmak için bir komut verene kadar dönüş borusuna düşmesini sağlar.

Sonuç

Bazı kullanıcılar, ısıtma sistemini özel bir evde nasıl yıkayacakları ile ilgileniyorlar, ancak bu, ayrı bir makalede vurgulanması gereken oldukça kapsamlı bir konu. Biz bunun sadece önce soğuk ve ardından sıcak su ile çamaşır suyu ve kompresör ilavesiyle yapıldığını söylüyoruz. Devre, stop vanaları (musluklar) vasıtasıyla kombiden ayrılır.
