Özel bir evin ısıtma sisteminin şeması: kablolama ve

Özel bir evin ısıtma sisteminin kendi elinizle nasıl bir şeması yaratılabilir? Ve içermesi gereken temel unsurlar nelerdir? Isıtma cihazları nasıl bağlanır? Aküler ve borular ne olmalı?

Bu soruları cevaplamaya çalışalım.

Yerçekimi sistemi

Özel bir evde ısıtma sisteminin en basit şeması, yer çekimi veya yerçekimi denilen şeydir. Isıtılmış soğutucunun yoğunluğu ve ısıtıcılarda soğutulmuş soğutma sıvısı farklılığından dolayı çalışır.

dolgu

Büyük (en az DN 32) çapa sahiptir. Amaç, hidrolik direncini azaltmaktır: bu sistemde üstesinden gelen baskı küçüktür.

Dikkat: borunun (DU) ve polimer ve metal-polimer boru hatlarının elemanlarını işaret eden dış çapının koşullu geçişini karıştırmayın. Örneğin, polipropilen DU32 için 40 mm'lik bir dış çapa karşılık gelir.

Aynı sebeplerden dolayı modern polimerik malzemelerin tercih edilmesi daha iyidir. Zamanla, çelik, tortu ve pas ile büyümüş, giderek daha sert hale gelmiştir.

Kazanın hemen ardından, şişeleme, bir genleşme deposu monte edilmiş olan bir dikey boru ile bir takviye borusu ile sağlanır. Doldurmanın diğer kısmı, kazanın dönüş borusuna sabit bir eğimle gerçekleştirilir.

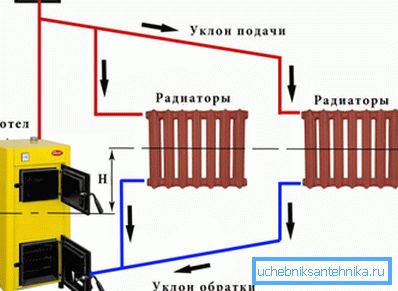

Kazan, sırayla, konturun alt noktasında monte edilir; Çoğunlukla çukura kurulur. Kombi ve radyatörler arasındaki yükseklik farkı ne kadar büyük olursa, basınç o kadar büyük olur ki, devredeki su daha hızlı dolacaktır.

Radyatörlerin dağıtımı ve bağlantısı

Doğal dolaşımdaki özel konutların ısıtma sistemlerinin en uygun planları, Leningrad'ın farklı versiyonlarıdır.

Bu nedir?

• Doldurma, kazanın besleme ve dönüş borularını bağlayan sürekli bir halkadır.
• Isıtma cihazları, daha küçük çaplı bir astar ile doldurma ile paralel olarak bağlanır.
• Isıtma cihazları için en uygun bağlantı şeması aşağıdan aşağıya doğrudur. Bu durumda akünün yıkanması gerekmez: çamur alt kolektöründe durmaz.

Katı yakıtlı kazanı olan sistemlerde, dökme demir radyatör veya çelik yazmaçlarını tercih etmek daha iyidir. Büyük hacimleri ve katı kütlesi, ateşleme ve yakma sırasında soğutucu akışkanın dalgalanmalarını yumuşatır.

valflama

Özel bir ev için ısıtma sistemlerinin yerçekimi şemaları minimum vanalarla tamamlanır. İlk önce, buna ihtiyaç duymazlar: sızıntıları ortadan kaldırmak için, suyu tamamen boşaltmak ve yeniden doldurmak daha kolaydır. İkincisi, her bir valf ya da jikle, gıpta edilen basıncın kaybına neden olur ve zaten yavaş dolaşımını yavaşlatır.

Hayati nedir?

1. Şişenin üstünde bulunan radyatörlerde havalandırma. Doldurmanın içinden gelen hava, genleşme tankına ve oradan atmosfere doğru zorlanır.

1. Tahliye etmek için devrenin altındaki sıfırlayın.
2. Soğuk su sisteminden, genleşme tankı boyunca devreyi doldurmak için bir valf ile deşarj.

Zorla dolaşım

Zorunlu sirkülasyonlu özel bir evin ısıtma sisteminin düzenleri, ısıtma cihazlarını ve devrenin belirli kısımlarını bağımsız olarak ayarlamanıza imkan veren daha esnek ayar nedeniyle daha yaygındır.

Ayrıca, böyle bir sistem çalışma sıcaklığına daha hızlı gider ve akış ile geri dönüş arasında daha küçük bir sıcaklık aralığına sahiptir.

emniyet

Zorlanmış sirkülasyonlu kapalı bir sistemin temel problemi, soğutucunun genleşmesini telafi etmesi gerektiğidir.

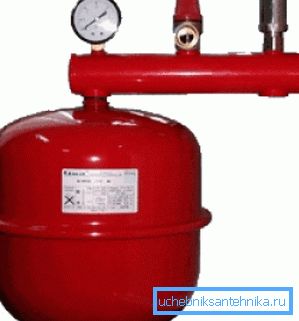

Özel bir evin doğal dolaşım sistemi ile ısıtma sistemlerinin açık devrelerini tamamlayan tek açık genleşme tankının fonksiyonları, güvenlik grubu olarak adlandırılan tüm cihaz gruplarına kaydırılmalıdır.

valflama

Özel bir evin geleneksel ısıtma sistemi hangi stop vanalarını kendiniz yapıyor?

1. Pompanın önünde, soğutucu akışkanın akışı yönünde karter bulunur.
2. Pompa ve karter, bir çift valf ile kesilir ve sökülmelerini veya filtrenin soğutucu akışkan kaybı olmadan temizlenmesini sağlar.
3. Genellikle pompanın baypasları arasında, bir baypas, bir valf veya çek valf ile tıkanır ve sistemin doğal dolaşım modundayken sistem çalışmasına izin verir.

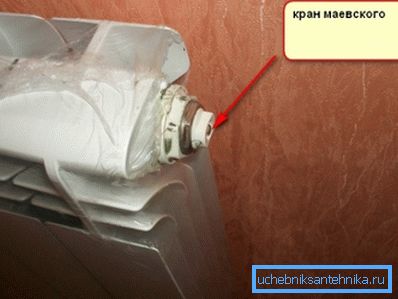

1. Devrenin üst noktaları (jumperlar, üst radyatör tapaları), hava tahliyesi için Mayevsky muslukları veya sıradan su armatürleri ile tedarik edilir.
2. Isıtma cihazlarının besleme boruları, içlerindeki dolaşımın tamamen durdurulmasına izin veren vanalarla donatılmıştır. Ters astarlar kısıldı.

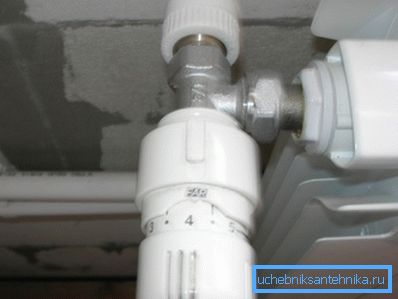

Isı kafaları genellikle boğaz yerine kullanılır: fiyatları biraz daha yüksektir, ancak oda sıcaklığına bağlı olarak geçirgenliği otomatik olarak ayarlamanıza izin verir.

Bu arada: gaz, elektrik ve güneş kazanları için, alüminyum radyatörlerin kullanılması tercih edilir. Ucuzdurlar, küçük bir iç hacme sahiptirler (hızlı ısınmayı garanti ederler) ve bir bölüme mükemmel ısı transferi.

aranjman

Zorla dolaşım durumunda, özel bir evde ısıtma sisteminin kurulum şemaları kullanılabilir mi?

• Tek katlı bir ev için, yazarın mütevazı fikrinde, Leningrad'da aynı seçim en iyi seçim olacaktır.. Bu talimat olağanüstü sadeliği ve hata toleransı ile bağlantılıdır: bu sistemi en şiddetli soğukta bile çözmek için çok fazla uğraşmanız gerekir.

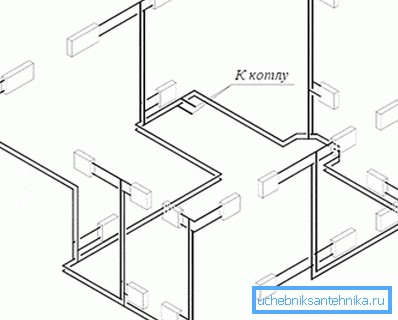

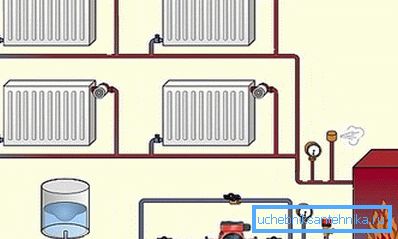

• İki katlı bir ev için iki paralel halka ve alt şişeleme ile dikey kablolama ile Leningrad olarak kullanılabilir (dönüş ve tedarik bodrum katında veya birinci kattadır). Her yükselticinin jumperları havalandırma ile tamamlanır.

Sonuç

Okuyucuya sunulan geçmiş bilginin, kendi ısısını tasarlarken ona yardımcı olacağını umuyoruz. Ekli video, her zamanki gibi ek materyal içerir. İyi şanslar!
