Özel bir evin su ısıtma şemasının temeli nedir?

Kent sakinlerinin büyük bir kısmı doğada kısa bir süre yaşamak için değil, sadece rahat koşullarda yaşarlar. Merkezi ısıtma, soğuk ve sıcak su temini yaşam tarzlarına sıkıca girmiş ve çok az insan bunu değiştirmeyi kabul etmektedir. Bu nedenle, bir kır evi inşa ederken, özel bir dikkat gösterilmektedir, üstelik, normal ısıtma olmaksızın, tüm yıl boyunca kırsal alanda yaşamak imkansızdır. Bugün bir su devresi kullanarak yazlık ısınmaya bakıyoruz.

Isıtma sisteminin düzenlenmesi özellikleri

Makaleden, bunun için neyin gerekli olduğunu ve döşemenin şemalarını öğreneceksiniz. Eğer otonom su ısıtıcınız varsa, daha geniş bir ısı kaynağı seçimindeki farklılıkları dikkate alınız - kazan yalnızca gaz değil aynı zamanda katı yakıt da olabilen, dizel veya elektrikle çalışan ve kendi ellerinizle tuğla ve çelikten yapılmış olan kazan. dökme demir).

İkinci durumda, fırına entegre edilmiş bir ısı değiştirici ile geleneksel bir ısıtma veya soba kastedilmektedir. Böylece, şehir dışında su ısıtmanın yaratılması bedeli, bir şehir dairesinden daha düşük olabilir.

Uzun varoluşunda, şema yeterli dönüşümlere uğradı, böylece herkes evine en uygun olanı seçebilir. Sadece tek bir şey kalıyor - bu sistem kaliteden dolayı fiyatını hala geride bırakıyor.

Ekipman seçimi için eylem sırası

Bir kazan seçimi

Herhangi bir su ısıtma sisteminin “kalbi” bir ısı enerji jeneratörüdür. Çoğu zaman kazan, endüstriyel bir tasarımdır, fakat aynı zamanda tuğla ve metalden bağımsız olarak da yapılabilir.

Ekipman seçimi, kişisel tercihleriniz, bölgenin özellikleri de dahil olmak üzere birçok faktöre bağlıdır, ancak yakıtın kullanılabilirliğine göre bunu yapmak daha iyidir.

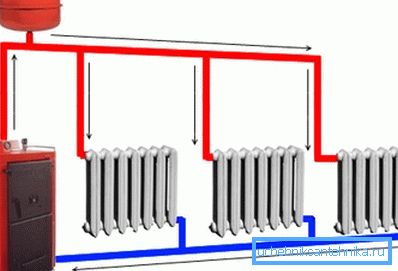

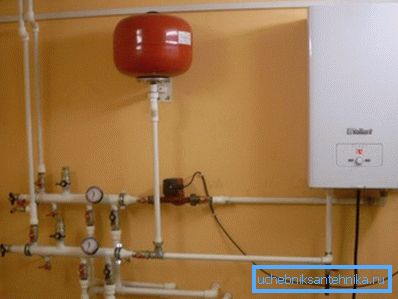

1. Bir evin su yardımı ile ısıtılması şemasında, farklı tipte kazanlar kullanılmaktadır - gaz, katı yakıt, sıvı yakıt aparatları ve elektriksel seçenekler. Ülkemizde, ilk ikisi en popüler olarak kabul edilir çünkü tüm bölgelerde bulunabilecek en uygun fiyatlı ve ucuz yakıtla çalışırlar.

1. Yukarıda belirtildiği gibi, endüstriyel kazanın değiştirilmesi, hafif dönüştürülmüş bir tuğla fırına sokulabilen diğer eşyalara yardımcı olacaktır. Bunlar yazmaçlar, çeşitli bobinler ve gömülü içi boş parçalardır. Bu durumda, sahipleri düşük maliyet, basitlik ve daha yüksek verim için dikkate değer bir ev için birleşik bir ısıtma planı alırlar.

İpucu: ısıtma sisteminin tesisat türüne göre kurulumunda temel bir fark olmadığı için ekipman üreticisinin talimatlarına uyun.

1. Su ısıtma sisteminin evrenselliği nedeniyle, eve paralel olarak birkaç ısı enerjisi jeneratörü monte etmek mümkündür. Bu, riskleri azaltmayı ve en yüksek performansı elde etmeyi mümkün kılarak, devreyi tamamen kritik bir anda bırakmamak için devreyi tamamen bağımsız hale getirir.

İpucu: Kazanları paralel olarak bağlarken, herhangi bir yakıtın akışını durdurma durumunda cihazlar arasında geçiş yapılmasını sağlayacak bir otomasyon sisteminin kurulumunu önceden düşünün.

Aşağıda, bir konut için böyle bir ısıtma şemasında kullanılabilen soğutma sıvısı sirkülasyon tiplerini göz önünde bulundururuz.

Gelecekteki sistemin düzeni

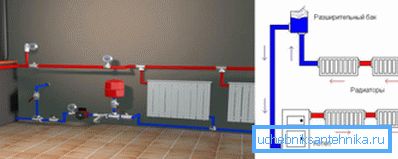

Doğal dolaşım

Su devresi ile ev ısıtmaya ulaşmanın en uygun ve kolay yolu. Zamanında ve mali giderlerde asgari harcamalarla bağımsız olarak yürütülür. Kılavuz, sistemin tasarımı ve kurulumu ile ilgili karmaşık bir çalışma sağlamaz, bu durumda sadece mevcut malzeme ve bileşenler kullanılır.

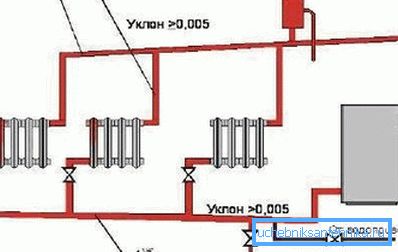

Doğal sirkülasyonla ısıtma işleminin prensibi basittir:

1. Sıcaklık farklarındaki fark nedeniyle, kazan içinde ısıtılan su boru hattı boyunca yükselir.

1. Evin etrafına monte edilen tüm radyatörlere yavaş yavaş girmeye başlar ve soğutulur.

1. Boru hatları ile soğutulmuş soğutma sıvısı ısı enerjisi jeneratörüne geri döndürülür.

Böylece, suyun sirkülasyonu ek ekipman kullanılmadan gerçekleşir. Fiziksel süreçler sayesinde her şey doğal bir şekilde gerçekleşir.

İpucu: Doğal sirkülasyonla ısıtma yapılırken, ana boru hatlarının 3-5 oranında olmasını sağlamak gerekir mi? 1 rm, yaklaşık 10 mm. Aksi takdirde, sistemin verimliliği önemli ölçüde azalacak ve bu da yüksek yakıt maliyetlerine neden olacaktır.

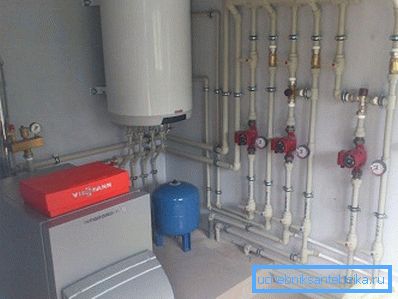

1. Kablolama, kazanın ve bataryaların özelliklerinden etkilenen, gerekli çaptaki metal veya polipropilen borulardan yapılabilir. Bir ön koşul, son radyatörün yönündeki kesitlerini azaltmaktır. Plastik borularla çalışmak daha kolaydır, bu nedenle kurulum hızı artar.

1. Kazanda ısıtılan suyun sisteme girdiği boru, akülere karşı maksimum bir sapma ile kurulmalıdır.

1. Soğutma sıvısının sirkülasyon verimliliğini arttırmak için radyatörlere göre ısı kaynağına mümkün olduğunca düşük giriş yapın. Bunun için kazanın bodruma veya bodruma monte edilmesini tavsiye ederiz.

1. Sistemin ayrılmaz bir parçası - genleşme tankı. Planın en yüksek noktasına, örneğin iyi yalıtılmış olması gereken tavan arasına monte edilmelidir. Isı yalıtımı herhangi bir şey olabilir, asıl önemli olan, sıcaklıkları 90 ° C 'de saklı bir şekilde aktarabilmesidir.

İpucu: Pompalanan depolama tankları kullanıldığında, emniyet ve hava valflerinin yanı sıra basınç göstergelerini de içeren ek ekipmanların kurulması gerekir.

Zorla dolaşım

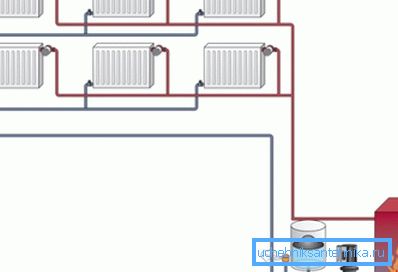

Bir kır evinin ısıtmasının düzenlenmesinin bir sonraki yolu, ana ayırt edici özelliği olan bir sirkülasyon pompası ile su ısıtmanın kurulmasıdır. Sistemdeki suyun daha verimli ve yüksek kalitede pompalanmasını sağlayarak, ısı enerjisi kaybı olmaksızın yapının en uzak ve en yüksek noktalarına ulaşmasını sağlar. Örneğin, bu şema iki ve üç katlı evler için kendini gösterir.

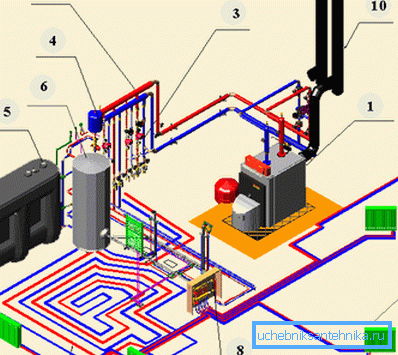

Bu durumda boruların eğimine dayanmak gerekli değildir. Bu ısıtma şemasının verimliliği doğal dolaşım yönteminden% 20-30 daha yüksektir.

Kuvvet sisteminde, genleşme tankları pompa-depolama tankları ile değiştirilir. Bu nedenle, radyatör ve borulardaki basınç 1,5-2 bar'a çıkabileceğinden, güvenli çalışmasını sağlamak için özel vanaların kurulması gerekecektir. Soğutucuyu kontrol edebilmeniz için önceden hava ve emniyet valfleri, basınç göstergeleri satın alın.

İpucu: Sirkülasyon pompasının her iki tarafındaki kapatma vanalarını takın, böylece soğutucuyu boşaltmadan cihazı değiştirebilir veya onarabilirsiniz.

Boru düzeni

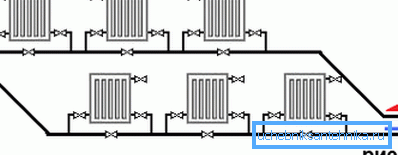

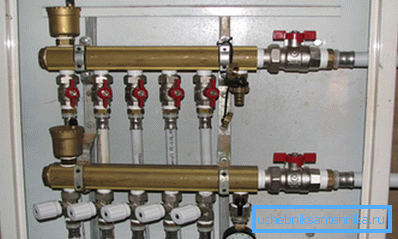

Birkaç çeşit boru düzeni vardır, en önemli olanlara odaklanalım:

Su ısıtmanın avantajları

Evler ya da kızıl ötesi evler için alternatif ısıtma sistemlerinin ortaya çıkmasına rağmen, su hala ilk sırada yer almaktadır.

Bunun neden daha ayrıntılı olduğunu düşünelim:

1. Ev ısıtmanın montajı ile ilgili kurulum çalışmaları, inşaatın herhangi bir aşamasında yapılabilir. Örneğin, zaten bitmiş olan yazlık evlerde bile, herhangi bir özel problem için geçerli değildir.

1. Bir soğutucu olarak su mükemmel niteliklere sahiptir. Yüksek ısı iletkenliğine, düşük maliyete ve kullanılabilirliğe sahiptir ve ayrıca ısı kapasitesi gibi bir parametre eklerse, bununla ilgili tüm sorular ortadan kalkar. Göz önünde bulundurulması gereken tek şey, kullanılmayacaksa kışın sistemde su bırakmanın imkansız olmasıdır. Donarken, genişleyecek ve yok edecektir. Sadece zamanla birleştirmeniz ve sonra başlamadan önce sistemi yeniden doldurmanız gerekir.

1. Soğutucuyu ısıtmak için her türlü yakıt kullanılabilir.

1. Su ısıtma için çok çeşitli boru seçenekleri bulunmaktadır. Isıtılmış konut alanından müşterinin finansal olanaklarına kadar parametrelerin kütlesini dikkate alarak belirli bir tip seçilir.

1. Isıtma evi oluşturmak için geniş bir ekipman yelpazesi.

1. Evdeki herhangi bir odada hızlı ve hassas bir şekilde hava sıcaklığının ayarlanması. Soğutma sıvısının kontrolüne izin veren özel ekipmanların kurulumu için hazırlık yapılır.

Sonuç

Dürüst olmak gerekirse, bugün, evde su ısıtmaya daha uygun veya daha etkili bir alternatifle karşılaşmadıkları söylenebilir. Her yıl, ısıtma ekipmanı üreticileri, tüketicilere kazanlarının, radyatörlerinin ve boru hatlarının geliştirilmiş modellerini sunmakta, sistemin verimliliğini arttırmakta ve işletme maliyetlerini birkaç kez azaltmaktadır.

Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
