Özel bir evin tek borulu ısıtma sistemi özellikleri ve
Tek bir boru ısıtma sistemi, özel evler için en basit ve en ekonomik çözümdür. Ancak, gerçekten etkili olabilmesi için, tasarımına geçmeden önce, bu ısıtmanın bazı nüansları ve özelliklerine aşina olmak gerekir. Bu nedenle, bu planın neyi temsil ettiğini ve özel bir evin tek borulu ısıtmasının kendi ellerimizle nasıl yapıldığına daha yakından bakacağız.
Özel özellikler
İki borulu ele alınan sistemin ana farkı, ana kanalların doğrudan ve tersine ayrılmasının olmamasıdır. Sonuç olarak, kapalı bir ısıtma devresi tüm ev boyunca belirli bir yol boyunca geçer. Aynı zamanda radyatörler gerekli noktalarda seri olarak bağlanır.
Farklı odalarda sıcaklık dengeleme, akü bölümlerinin sayısı değiştirilerek ve ayrıca atlama jetleri ayarlanarak gerçekleştirilir.
Ayrıca, aşağıdaki cihazlar sıcaklık dengesini ayarlamanıza izin verir:
- Termostatik vana;
- Balans vanaları
- Radyatör regülatörleri veya küresel vanalar.
Genel olarak, böyle bir sistemin aygıtı oldukça basittir.
haysiyet
Göz önünde bulundurulacak şema, aşağıdakiler gibi birçok avantaj sunar:
- Ekonomik tasarım, Kurulumu çok daha az boru gerektirir.
- Kolay kurulum ve onarım.
- Boru hattını zeminin üstüne veya hatta altına yerleştirme yeteneği.
- Hem tek katlı ev hem de birkaç katlı bir yapıda gerçekleştirme imkanı. Ayrıca kapalı bir halka evin büyük bir alanını bile kapsayabilir.
Bu nedenlerden ötürü, özel bir evin tek borulu ısıtma sisteminin şeması yaygınlaşmıştır.
eksiklikler
Tek borulu sistemin avantajları ile birlikte bazı dezavantajları vardır:
- Özel bir pompa ile yürütülür, zorla dolaşım olmadan etkisiz çalışır.
- Üst boruların yardımıyla sistemde basınç yaratırsanız, fiyatı daha yüksek olan ve daha büyük çaplı borular kullanmalısınız. Ek olarak, iletişim iç mekanı bozabilir. Bu nedenle estetik bir bakış açısıyla boruları zeminin altına saklamak daha iyidir.
- Bireysel pillerin ısınma derecesini ayarlama imkanı yoktur (basit bir şemaya göre kurulduğunda).
Genel olarak, gördüğümüz gibi, böyle bir planın dezavantajları kritik değildir.

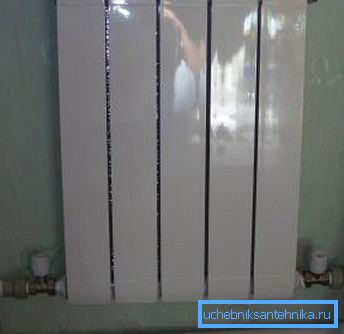

Radyatör takmanın yolları
Tek borulu bir sistemde, radyatörler iki şekilde bağlanabilir. Bu nedenle, yapının kurulumunu tamamlamadan önce, her iki seçeneğin özelliklerine aşina olmak gerekir:
| Basit regüle devre | Asgari sayıda bileşik ve elemente sahiptir. Bu durumda piller iki noktada bağlanır - girişte ve çıkışta. Yukarıda belirtildiği gibi, bu planın dezavantajı, bir radyatörün bağlantısını kesmenin imkansız olmasıdır. Pillerin düşük verim ve eşit olmayan ısınması nedeniyle, böyle bir şema sadece küçük özel evlerde kullanılabilir. |

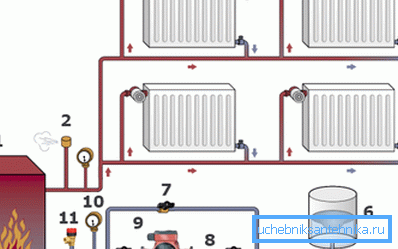

| Şema "Leningrad" | Daha gelişmiş bir seçenektir - radyatörlerin girişinde ve çıkışında, ısıtma cihazlarının ayrı ayrı kapatılmasına veya ısınmasını düzenleyen vinçlere monte edilir. |
Böylece, ikinci şema daha karmaşık ve maliyetlidir, ancak önemli avantajlara sahiptir ve bu nedenle daha çok tercih edilir. Özellikle büyük evlerde kullanmak mantıklı.
Bir boru sisteminin montajı
malzemeler
Tek borulu bir ısıtma sistemini bir evde donatmak için aşağıdaki malzemeler ve ekipman hazırlanmalıdır:
- Kazan gerekli güçtür.
- Sirkülasyon pompası.
- Genleşme tankı açık veya membran tipi.
- Borular - otoyollar için 25 mm ve bataryaları bağlamak için 20 mm. Örneğin, bu amaçlar için polipropilen borular kullanabilirsiniz.
- Radyatörler.
- Borular için bağlantı parçaları.
- Mayevsky'nin radyatörlerden ve otoyollardan gelen havayı bertaraf eden vinçleri.
Dikkat edin! Malzeme miktarını belirlemek için öncelikle ölçeklendirilecek bir sistem tasarımı hazırlamak gerekir.
Montaj teknolojisi
Bu nedenle, ısıtma tesisatı ile ilgili kısa bir talimat aşağıdaki gibidir:
- İlk adım, kazanı, şemadaki konumuna göre kurmaktır.
- Daha sonra boru hattı monte edilir. Pillerin bağlı olduğu yerlerde, şemada gösterildiği gibi baypas etmenizi sağlayacak tees takmalısınız.
- Ardından, seçilen yerde bir sirkülasyon pompası kurmanız gerekir. Teknik olarak, cihaz herhangi bir yerde ana boruya bağlanabilir, bununla birlikte, maksimum çalışma sıcaklığını sınırlandırmanın bir sonucu olarak, pompa ağın "en havalı" yerinde bulunmalıdır.

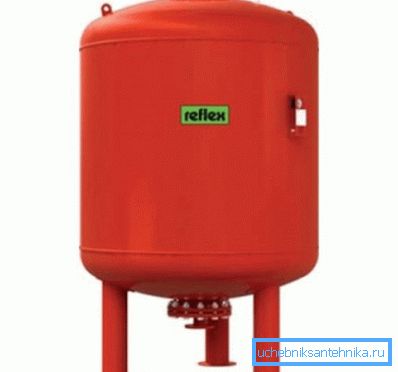

- Bundan sonra bir genleşme tankı monte edilir. Açıksa, örneğin tavan arasında en üstte yer almalıdır. Membran tankları her yere monte edilebilir, çoğu zaman kazana yakın monte edilir.
- Ardından radyatörler projeye göre sisteme bağlanır. Ayrıca bu aşamada, örtüşen musluklar, tapalar ve Mayevsky muslukları monte edilir.
- Son aşama basınçlı hava ile basınç testidir. Bundan sonra, sistemin bir test çalışması ve ayarlaması gerçekleştirilir.
Dikkat edin! Doğal sirkülasyonlu bir ısıtma borusu takarken, 3-4 derecelik bir eğime dayanmak gerekir. Sistem, soğutucunun zorlanmış hareketini içeriyorsa, eğim, metre başına 1 cm olmalıdır.
Burada, belki de, tek borulu bir şema üzerinde ısıtmanın tüm ana noktaları.
Sonuç
Her tür özel konut için tek borulu ısıtma sistemi kullanılabilir. Kurulum sürecinde hataları doğru bir şekilde taslak ve önlemek için ihtiyacınız olan tek şey. Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler alabilirsiniz.
