Özel ev ısıtma tasarımı - ana aşamalar

Evdeki ısıtma cihazı 2 parçaya ayrılabilir: teorik - gerekli hesaplamalar yapılır ve pratik - bitmiş çizimlere göre, döşemelere kablolama ve kazanın bağlanması gerçekleştirilir. Doğru bileşen seçiminin önemi göz önüne alındığında, makale teorik kısım üzerinde odaklanmaktadır.

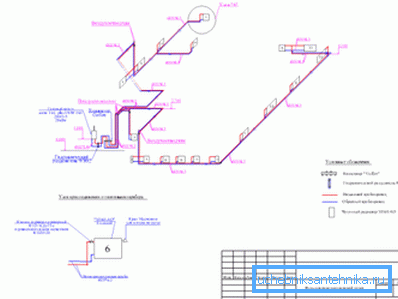

Isıtma sistemi tasarımı

Şehir sınırları içinde ev ısıtmanın tasarlanması, en basit yol boyunca ilerlemeyi ve merkezi ısıtmayı organize etmeyi sağlar. Bu durumda, boruların uzunluğunu ve çapını basit bir şekilde belirlemek ve aynı zamanda radyatörün istenen büyüklüğünü seçmek yeterlidir. Bu durumda maliyetler asgari düzeyde olacaktır, çünkü kazanda veya sirkülasyon pompasında para harcamanız gerekmez.

Aynı görevi başarmak biraz daha zor olacak, ama bir ülke evi için. % 99,9'luk bir olasılıkla, şehir dışında merkezi ısıtma yoktur, en iyisi, eve elektrik ve gaz tedarik edilir. Bu durumda, bir kır evi için ısıtma sistemlerinin tasarımı, kazan gücü seçimini de içerecektir.

Çıkışta, aşağıdakiler hakkında belirli verileri edinmeliyiz:

• minimum kazan gücü;
• boruların malzemesi, uzunluğu ve çapı;
• radyatörlerin sayısı ve alanları;
• ısıtma için sirkülasyon pompası.

Ev ısıtmasının tasarımı için genel hükümler

Bir kır evinin ısıtma sisteminin tasarımını analiz edelim - bu durumda, evi ısıtmaya yetecek minimum kazan gücünün belirlenmesi gerekir. Hesaplama, bina zarfındaki ısı kaybının, kazandan gelen ısı girişi ile dengelenmesi gerçeğine dayanmaktadır.

Genel durumda, hesaplama formüle göre yapılır.

burada:

• Q - ısı kaybı, W;
• S, bina zarfının (tavan, duvar) alanıdır;
• ?T - caddede ve evin içinde sıcaklık farkı ,? C;

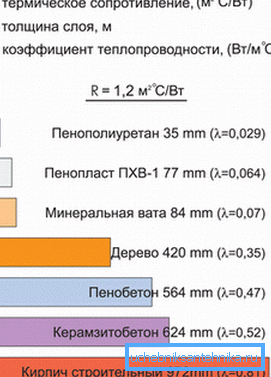

• ? - Termal iletkenlik katsayısı, referans değeri, W / m • C;
• V - bina zarfının kalınlığı, m.

Dikkat edin! Standart hesaplama yöntemiyle uğraşmak istemiyorsanız, her zaman çevrimiçi hesap makinelerini kullanabilirsiniz. Tabii ki, hesaplamanın doğruluğu acı çekecektir, fakat uygulamada gösterildiği gibi, kazanın seçimi için yeterli olacaktır.

Prensipte, bir konut binasının ısıtmasını tasarlarken, aşağıdaki gibi faktörleri dikkate almak gerekir:

• ev oryantasyonu;
• iklim bölgesi;
• ısıtma mevsiminde hakim rüzgarların yönü ve gücü;
• evin yalıtım türü, çift camlı pencereler, vb yüklü.

Basitleştirilmiş hesaplama yöntemi

Bir ev için bir ısıtma sistemi tasarlamak daha basit bir yöntemle gerçekleştirilebilir. Oldukça basit bağımlılık kullanın, hangisine göre 1 m² Alan saatte yaklaşık 100 watt ısı kaybı verir. Verilen bağımlılık ılıman iklime sahip bölgeler için geçerlidir.

Hesaplarken bir dizi iyileştirme faktörü kullanılması önerilir:

• tavan yüksekliği 3 metreden farklıysa, o zaman h tavan yüksekliği olan bir düzeltme faktörü h / 3 girilir;
• köşe odaları için, ısı kaybı% 80 artar, 1,8 kat;
• Pencerelerin sayısı 1'i geçerse, düzeltme faktörü 1,8'dir;

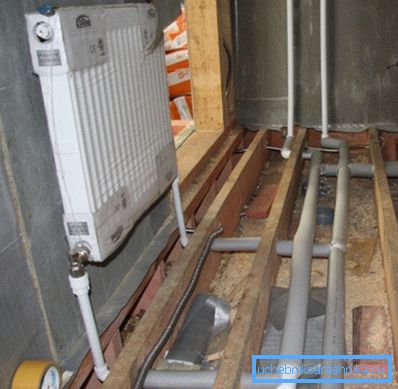

• Radyatörün bağlanma yöntemi de dikkate alınmıştır. Daha düşük bir bağlantı kullanılırsa, batarya biraz daha kötü ısınır, bu nedenle 1.1'lik bir düzeltme faktörü eklenir;

• sigorta için, elde edilen sonuç yaklaşık% 15-20 oranında arttırılabilir, böylece şiddetli donlar durumunda ısıtmanın bir güvenlik payı vardır, katsayı 1.2'dir.

Hesaplama elle yapıldığında, sonuç, kazanların imalatçılarının önerileriyle doğru bir şekilde karşılaştırılabilir. Küçük bir hesaplama örneği düşünün: kazanın kapasitesini belirlemeniz gerekir, toplam 160 m'lik bir alanı ısıtmak için yeterli² tavanlar 2,9 m.

Hesaplama prosedürü:

• Belirtilen katsayılarla odalar için ısı kaybını ayrı ayrı belirleriz. Isı kaybı Q = 160 • 0.1 • 1.2 • 2.9 / 3.0 = 18.56? 19 kW;

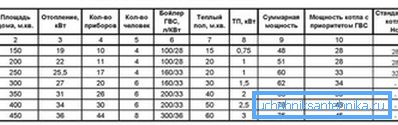

• Bölgeye göre önerilen ortalama kazan gücüyle karşılaştır. Sonuçların oldukça yakın olduğu görülebilir. Artık güce odaklanan belirli bir elektrik, gaz veya katı yakıtlı kazan modelini seçebilirsiniz. Güçte küçük bir marj ile bir model satın alabilirsiniz, bir çift kilowatts fark ile kazanların fiyatı çok farklı değildir.

Radyatörlerin seçimi

Bir batarya sadece kazandan ısı transferinden sorumlu olan bir “aracıdır”. Odanın ısıtma yüzeyinin radyatörün yüzey alanı tarafından kuvvetle etkilendiği açıktır. Bu nedenle, gerekli sayıda bölümün ön tespitinin yapılması gerekmektedir.

Her bir radyatör modelinin üreticisi, termik gücü belirtmek zorundadır - soğutma sıvısı ile doldurulduğunda 1 bölümün ne kadar ısı vereceğini. Odada ısı kaybını bilerek, radyatörün gerekli sayıda bölümünü kolayca belirleyebilirsiniz.

Gerekli sayıda bölüm sayımı için talimatlar şöyle görünecektir:

• odadaki ısı kaybını belirler. Örneğin, 25 m'lik bir alan için² 2,9 m tavanlı, ısı kaybı Q = 25 olacaktır. • 0.1 • 1.2 • 2.9 / 3.0 = 2.9 kW;

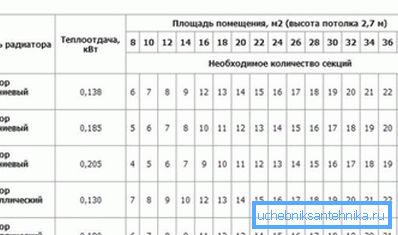

• Güç bölümü, örneğin bir alüminyum A500 batarya için, radyatörün tipine bağlıdır, bu 0,185 kW'dir;
• Gerekli sayıda bölümü belirler N = 2.9 / 0.185 = 15.67? 16.0 adet. Sonuç ayrıca, pil üreticileri tarafından önerilen değerlere yakındır.

Dikkat edin! Radyatörleri takarken, bunları perdeyle kapatmak tavsiye edilmez, bu da ısı transferinde azalmaya neden olur.

Isıtma boruları ve sirkülasyon pompası hakkında

Borunun çapı, soğutma sıvısı, ısıtma devresi boyunca belirli bir hızda sorunsuz bir şekilde dolaşacak şekilde yeterli olmalıdır. Genellikle, ısıtma devresinin bölümüne bağlı olarak önerilen ortalama değerleri seçmeniz yeterlidir. Yükselticiler için, zeminlerde döşeme yapmak için 50 mm'ye kadar çaplar kullanılır.

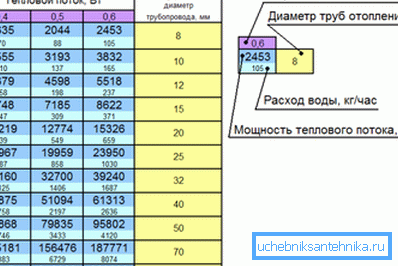

Bir ülke evi tasarımı yapılırken bağımsız olarak yapılır, tabloda verilen değerleri kullanabilirsiniz.

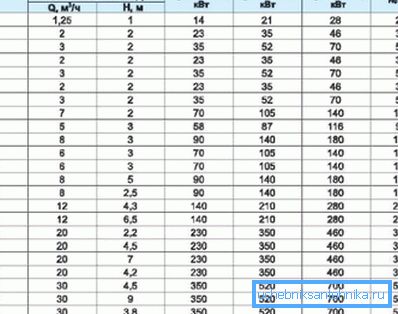

Sirkülasyon pompasına gelince, 2 göstergeyle seçilir:

• besleme oranı;
• baş basıncı.

Gerekli minimum dosya formülü ile belirlenir.

bu formülde

• Q - ısı kaynağı, kW;
• ?T, besleme borusu ve geri dönüş arasındaki sıcaklık farkıdır, C.

Gerekli kafa aşağıdaki ilişkiyle belirlenir

nerede

• R - düz kesitlerdeki sürtünme nedeniyle basıncın azaltılması, Pa / m;
• l - En uzun pile giden boru uzunluğu, m
• ?Z yerel dirençlerin toplamıdır.

Dikkat edin! Bir pompa seçerken, özellikleri hesaplama sırasında elde edilen değerlere olabildiğince yakın olan bir model seçmelisiniz.

Özetlersek

Isıtma tasarımı ilk bakışta göründüğü kadar zor değil. Düzenleyici çerçeveye ve hesaplama yöntemlerine yüzeysel olarak aşina olan bir kişi bile bununla baş edebilir. Evdeki ısıyı garanti etmek için, sadece önerilen önerilere uymanız gerekir.
