Panel ısıtma radyatörleri - cihaz ve özellikleri

Isıtma radyatörleri, herhangi bir ısıtma sisteminin son derece önemli bir unsurudur, çünkü çevredeki alanın ısıtmasını gerçekleştirenlerdir. Bu nedenle, bu ısıtma cihazlarının seçimi sorumlu bir şekilde ele alınmalı ve özelliklerine ve tiplerine önceden haber verilmelidir.

Bu yazıda en yaygın tasarımlardan biri olan panel radyatörlerin cihaz ve teknik parametrelerini ele alacağız.

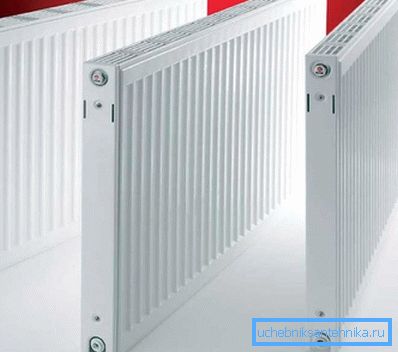

Panel çelik radyatörler

Panel radyatörlerin özellikleri

Genel bilgi

Bu sınıfa ait ısıtma cihazlarının ana yapısal özelliği, geleneksel bölümlerin olmamasıdır, bunun yerine ön yüz katı bir panel şeklinde yapılmıştır. İkincisi, presleme sonucunda gerekli olan şekli alan iki çelik sacdan monte edilir. Özellikle, ısı taşıyıcı için kanallar bunlara damgalanır.

İki damgalı levhayı kaynatırken, kalınlığı bir santimetreyi geçmeyen ince bir panel oluşur. Radyatör, bu tür bir veya birkaç panelden oluşabilir. Bu tasarımın birçok avantajı vardır, ama aynı zamanda aşağıda ele aldığımız bazı dezavantajlar

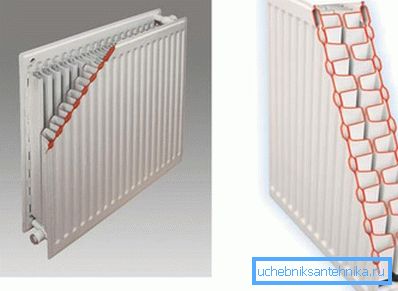

Cihaz tasarımı

Geleneksel veya bimetalik ısıtma radyatörleri ile karşılaştırıldığında, çelik panellerin kapasitesi yetersizdir. Bundan dolayı, ısıtma sisteminde soğutucu akışkanın hızlı bir dolaşımı ve sonuç olarak neredeyse anında ısıtma vardır.

Zaten 10-15 dakika sonra panel ısıtma odanızı ısıtır. Bununla birlikte, bu özellik de bir dezavantaja sahiptir - radyatörler sistem kapatıldığında soğudukça hızlıca soğumaktadır.

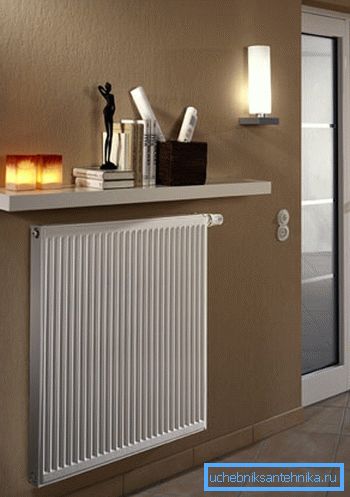

Odanın iç tarafında panel radyatör

Buna ek olarak, bu tasarımın önemli bir özelliği havanın taşınmasıdır, ancak bu sadece birkaç panelden oluşan radyatörler için geçerlidir. Bu özellik, soğutucu akışkan kanalları arasında bulunan hava kanalları nedeniyle gerçekleşmektedir.

Sonuç olarak, cihaz sadece termal enerjiyi kutudan ısıtarak değil, aynı zamanda odadaki termal havanın dolaşımı nedeniyle de ısıtır. Bu sayede tasarım verimliliği yüzde 75'e ulaşabilir.

Bununla birlikte, radyatör panellerinin yüksek kaliteli yüksek kaliteli çelikten yapılmış olmasına rağmen, sistemdeki düşük basınçta (ondan fazla olmayan atmosferde) ve 110 santigrat dereceye kadar soğutma sıvısı sıcaklığında çalışacak şekilde tasarlanmıştır. Bu nedenlerle, genellikle özel ve çok katlı ülke evlerinde kullanılırlar.

Merkezi ısıtma sistemlerinde basınç on atmosferin üzerinde olduğundan, apartman panelinde aküler sadece otonom ısıtma sistemlerinin düzenlenmesi durumunda monte edilir.

Dikkat edin! Panel radyatörleri merkezi bir ısıtma sisteminde sadece yüksek basıncı nedeniyle değil, aynı zamanda kirli bir soğutucuyla da kullanmak mümkün değildir. Dar kanallar hızla tıkanır ve cihaz arızalanır. Bu nedenle, bu koşullarda çalışmak için bimetalik radyatör kullanmak daha iyidir.

haysiyet

Bu tip bataryaların avantajları oldukça azdır;

  • Düzgün, oldukça basit, ama aynı zamanda şık tasarım. Dahası, bu cihazların üretiminde kullanılan modern ekipman, klasikten minimalizme kadar farklı stil seçeneklerinde ürün üretmenizi sağlar.
  • Ürünlerin genellikle her türlü elektronik veya mekanik cihazla tamamlanmış olmasından dolayı, cihazın ısınma derecesini ayarlama kabiliyeti.
  • Artan ısı transferi - yukarıda belirtildiği gibi, konveksiyon prensibinin kullanılması, verimlilik seviyesini önemli ölçüde artırabilir.

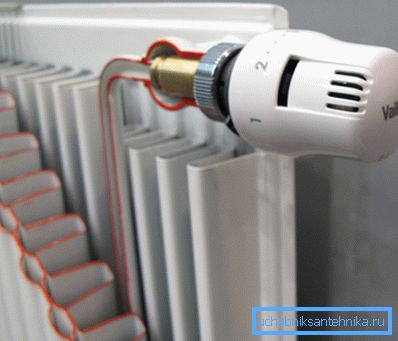

Radyatör ısıtmanın ayarlanması için cihaz
  • Fiyat diğer tip bataryalardan önemli ölçüde daha düşük. Bunun nedeni çeliğin kendisinin bakır ve alüminyumdan önemli ölçüde düşük olmasıdır.
  • Verimlilik - cihazlar küçük kapasiteye sahip olduğundan, soğutucunun ısıtılmasında çok daha az enerji harcanır.
  • Çok işlevli - cihaz hem geleneksel bir radyatörün hem de konvektörün işlevini yerine getirir.
  • Bataryaların bağımsız olarak takılmasının mümkün olması sayesinde önemsiz ağırlık.
  • Cihazı en uygun boyutta ve gerekli gücü seçebilme.

İpucu! Panellerin görünümünü, özel paneller takarak, örneğin dökme demir gibi sıradan bölümlü akülere de verebilirsiniz. Dahası, onları daha çekici hale getirmekle kalmayıp, aynı zamanda daha etkili hale getirebilir. Radyatörler üzerindeki paneller, örneğin ahşap veya metalden çeşitli malzemelerden yapılabilir.

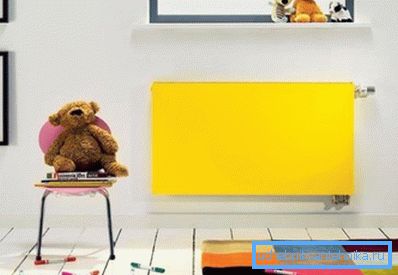

Sarı radyatör

eksiklikler

Bu ısıtma cihazlarının tüm avantajları ile, aşağıdaki nedenlerden dolayı ideal radyatörler olarak adlandırılamaz:

  • Su darbesine maruz kalma, panel bataryalarının merkezi ısıtma sistemlerinde kullanılamamasının temel nedenlerinden biridir.
  • Suyun asitlik seviyesine duyarlılık - çelik yüzeyinin korozyona uğramasını önlemek için, soğutucunun pH seviyesi sabit olmalı ve 8.3-9.5 aralığında tutulmalıdır.
  • Panel pillerinin kullanım kılavuzu, sistemden uzun süre su çekilmesini önler. Aksi takdirde, yapının iç çelik duvarları korozyona yol açacak oksijen ile temas eder.

Bu nedenlerden dolayı, tüm durumlarda panel radyatörlerini almak çok uzaktır.

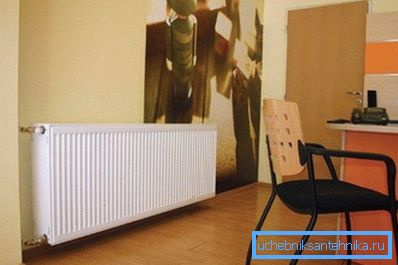

Fotoğrafta - yanal bağlantılı bir batarya

Panel radyatör çeşitleri

Mevcut tüm çelik panel radyatörler birkaç gruba ayrılmıştır.

Özellikle, bağlantı yöntemine göre, bunlar iki tipe ayrılabilir:

  • Alt bağlantıya sahip cihazlar - her iki batarya bağlantısı da aşağıda bulunur.. Böyle bir bağlantı, ısıtma borularının zeminde olduğu durumlarda uygundur. Ancak, bu durumda ısı kaybı katsayısının oldukça büyük olduğu akılda tutulmalıdır.
  • Yanal bağlantı ile - bu durumda giriş üstte bulunur ve çıkış alttadır.. Bu, ısıtma cihazının tek tip ısıtılmasına izin verir. Bununla birlikte, tasarımın birçok bölümü varsa, bu durumda önemli ısı kaybı olacaktır.

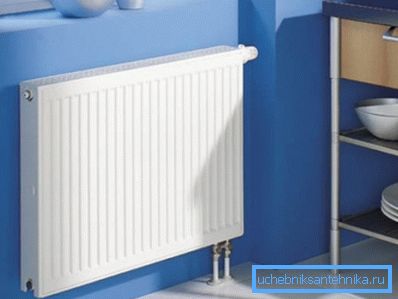

Alt bağlantılı akü

Yukarıda belirtildiği gibi, dikkate alınan radyatörler panel sayısında farklılık gösterebilir. Bu kriterle, bunlar aşağıdaki kategorilere ayrılır:

Tip 10 Konveksiyon kanalları olmayan tek sıralı cihazlar.
11 Türü Bununla birlikte, bir panelden oluşur, ancak, bunun aksine, hava konveksiyonunu sağlayan çelik bir sandık var.
21 Türü Tasarım iki panelden oluşmaktadır.
22 Türü Cihaz iki panel ve iki diken içerir, böylece hava kanalları radyatörün her iki tarafında bulunur.
21 Türü Tasarım, hava kütlelerinin geçişi için üç sıra kanatlı üç panelden oluşan bir çelik panel radyatördür.

İpucu! Radyatör tiplerini bilmek, ısıtılan odanın alanına göre ısıtma cihazlarını doğru bir şekilde seçmek zor değildir.

Panel düzeni

Ayrıca, cihazlar boyut olarak aşağıdaki gibi olabilir:

  • Genişlik - 40 - 300 cm;
  • Yükseklik - 30 - 90 cm.

Bu nedenle, bir cihaz satın almadan önce, odanın alanına ve sistemin gücüne bağlı olan ısıtma radyatörlerinin büyüklüğünü hesaplamak gerekir.

Panel Çelik Akü ÜRETİCİLER

Bildiğiniz gibi, pillerin kalitesi sadece tasarım tipine değil, aynı zamanda üreticiye de bağlıdır. Bu nedenle, daha az bilinen üreticilerin en ucuz ürünlerine tercih vermemelisiniz. Küçük bir avantaj, radyatörleri kendi ellerimle değiştirmek için çok yakında gerekli olacağı gerçeğine yol açabilir.

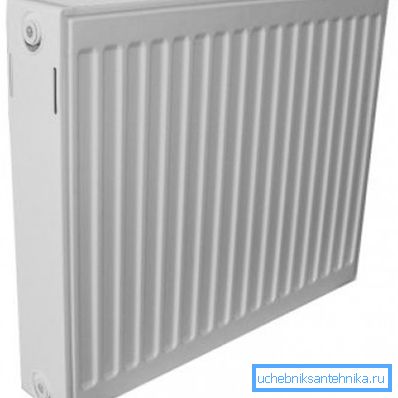

Çelik radyatör

Aşağıdaki üreticilerin panelleri kendilerini iyi tavsiye etti:

  • Buderus (Almanya);
  • Thermoplus (İtalya);
  • Lidea (Rusya);
  • Kermi (Almanya) ve diğerleri.

Buna ek olarak, ürünler sahteciliği önlemek ve satıcı tarafından garanti yükümlülüklerinin yerine getirilmesinden emin olmak için büyük donanım mağazalarında satın alınmalıdır.

Sonuç

Panel çelik radyatörlerin muadillerine göre birçok avantajı vardır, ancak kullanımlarının belirli teknik özelliklerle sınırlı olduğu unutulmamalıdır. Isıtma sisteminizdeki koşullar bu cihazların gereksinimlerini karşılıyorsa, mükemmel bir seçim olacaktır.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler alabilirsiniz.
