Panel radyatörler: tasarım özellikleri, avantajları ve

Klasik dökme demir batarya her zaman iç mekana sığmaz. Tabii ki, onu güzel bir ekranla kaplayabilir veya bir perdeyle kapatabilirsiniz, ancak daha sonra aslanın ısı payı odaya ulaşmayacaktır. Bu durumda çözüm metal panel radyatörler olabilir - sıra dışı görünüyor ve mükemmel verimliliğe sahip.

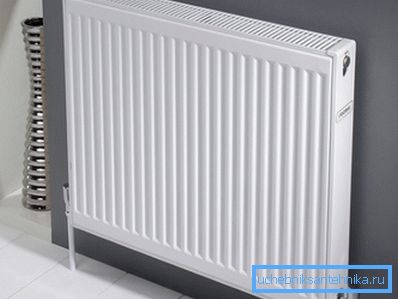

Şık panel radyatör

Tasarım özellikleri

Konvansiyonel dökme demir piller durumunda, ısıtıcı ayrı bölümlere ayrılırsa, panel yüzeyi katıdır. Çelik sacdan imal edilmiştir, içinde odanın daha verimli ısınması için genellikle çelik sacın kirişlerine kaynak yapılır. Bu nedenle, panel radyatörler, ısı transferini geliştiren geliştirilmiş bir yan yüzeye sahiptir.

Konveksiyon sağlamak için hava delikleri üst ve alt kısımda yapılır. Böyle bir cihazla, odaya aktarılan enerjinin yaklaşık% 50'si yan yüzeyden termal radyasyondan gelir ve yaklaşık% 50'si konveksiyondan gelir. Yani, soğuk hava aşağıdan alınır ve zaten ısıtılmış olan üst deliklerden çıkar. Hava akışını yönlendirmek için tasarımdaki ek plakalar kullanılır.

Panel ısıtıcının çalışma prensibi

Aksi takdirde, panel radyatörlerin hareketinin prensibi, geleneksel akülerle aynıdır - sıcak su metali ısıtır ve odaya termal enerji verir. Kavisli bir çelik boru, içinden soğutucu akışkanın dolaştığı ısıtıcıdan geçer.

Tasarımdaki farklılıklara gelince, panel radyatörler aşağıdakilere ayrılır:

  • konvektör panelsiz modeller (tip 10) - En basit olarak kabul edilir, konvektör paneli yoktur;
  • bir çelik panel ile (tip 11) - tek sıralı yüzgeçler;
  • 20 tipi - iç yüzgeçleri olmayan iki sıralı panel radyatör;
  • 21 yazın - Ayrıca çift sıralı, ama içinde 1 sıra yüzgeçleri (yani, konveksiyon sağlanmıştır);
  • 22 tip - 2 sıra ve çift iç oluk;

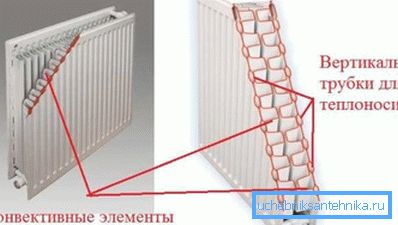

Fotoğraf 22 tipi radyatörde
  • 33 yazın - 3 sıra ve üçlü iç yüzgeçler.

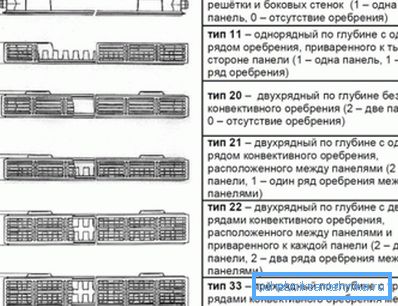

Panel piller çeşitleri

Ayrıca, panel tipi radyatörler büyük ölçüde (hem yükseklik hem de derinlik) büyük ölçüde değişebilir. Bu, sıradan bir ev için bir ısıtma cihazını ve büyük pencereli bir odayı seçmeyi mümkün kılar.

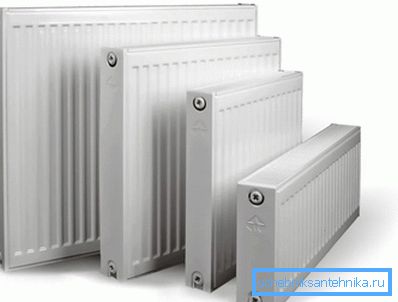

Boyutlar geniş bir aralıkta değişir.

Isıtma sisteminin borularının bağlanması için, hem yan bağlantılı hem de altta iki seçenek vardır (yani, besleme ve geri dönüş akışı, ısıtıcının altında yer almaktadır).

Dikkat edin! Bu, ısıtma verimliliğini biraz düşürür, ancak bu tip radyatörler, zemin altındaki ısıtma sisteminin borularını tamamen gizlemeyi mümkün kılar.

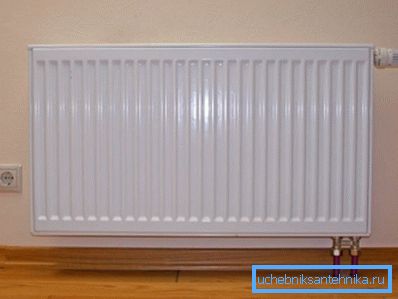

Alt bağlantı ısıtma borularını maskelemeye izin verdi

Ayrıca, bir termostat genellikle daha düşük bir bağlantıya sahip ısıtıcıların setine dahil edilir (radyatörün kendisinde zaten yüklüdür). Bu nedenle batarya çalışmasını geniş bir aralıkta düzenlemek mümkün olacaktır.

Panel radyatörlerin özellikleri hakkında daha fazlasını okuyun

Panel ısıtıcıları, geleneksel radyatörlerin (örneğin, bimetalik) en iyi temsilcilerinden, verimde biraz daha düşük olabilir. Ama mükemmel görünümü ile doluyor ve fark çok önemli değil. Buna ek olarak, bilgisi kesinlikle gereksiz olmayacak bir dizi özellik var.

Çelik panel radyatörlerin avantajları ve dezavantajları

Panel radyatörlerin etkileyici bir avantaj listesi vardır:

  • Doğrudan ısı transferi ve konveksiyon kombinasyonu nedeniyle, cihazların verimliliği% 75'i aşar ve odadaki ısı daha eşit dağılır;
  • bu tür cihazlar, dökme demir piller kullanan bir ısıtma sistemi ile karşılaştırıldığında, bir soğutucuya olan ihtiyaç azalmasıyla karakterize edilir, suya olan ihtiyaç iki kattan fazladır;

Dikkat edin! Bu özellik aynı zamanda bir dezavantaja sahiptir - ısıtma sisteminde çok az su olduğu için, kazanın belirli bir aralıkta sıcaklığı korumak için daha sık çalıştırılması gerekecektir. Merkezi ısıtma sistemlerinde aküdeki soğutucu miktarı özel bir rol oynamaz.

  • Bir panel radyatörün fiyatı, vakumlu veya bimetalik olandan daha düşüktür. Bu çeliğin bakırdan çok daha düşük olması ve ısıtıcının tasarımının oldukça basit olmasıyla açıklanabilir.

Elbette, birkaç dezavantaj vardır, şunları seçebilirsiniz:

  • çelik korozyona karşı hassastır ve genel olarak arttırılmış gereksinimler soğutma sıvısının kalitesine yerleştirilir. Özellikle, asitlik normal bir seviyede tutulmalıdır (pH, 9.5'i geçmemelidir);
pH 9.5'i geçmemelidir
  • Panel radyatörlerini su olmadan uzun süre terk etmemeniz tavsiye edilir. Gerçek şu ki çelik hava ile temas halinde paslanacak;
  • bu tür ısıtma cihazları, sadece 110 ° C'den yüksek olmayan normal basınç ve soğutma sıvısı sıcaklığına sahip sistemler için uygundur;
  • Su darbesini tolere etmezler.

Panel radyatör montajı

İşlemin kendisi geleneksel bir bataryayı kurmaktan biraz farklıdır.

Talimat aşağıdaki noktalardan oluşmaktadır:

  • Öncelikle eşiğin üst konveksiyon ızgarasına çok yakın olmadığını kontrol etmelisiniz. Mesafe 7 cm'den az ise, o zaman radyatör odanın ısıtılması için daha kötü olacaktır;
Konveksiyon pencere kenarına yakın bir yerde kırılacak

Dikkat edin! Zemine ve pencere eşiğine ait boşluklar 10 cm'den azsa, üreticilere yaklaşık% 10 daha güçlü bir cihaz seçmeleri önerilir.

  • daha sonra köşeli parantezler duvara yerleştirilir, radyatör ile tamamlanırlar;
  • Ayrıca, radyatör duvara sabitlenmiş braketlere yerleştirilir. Aynı zamanda, ısıtıcıdan gelen ambalaj henüz tamamen kaldırılmamış, ancak sadece tedarik ve tahliye boru hatlarının bağlanacağı yerlerde;
  • Eğer bağlantı elle yapılırsa, bir sonraki adım Mayevsky vincini ekranın üst kısmına ve termostatı (radyatörle birlikte gelir) monte etmektir;

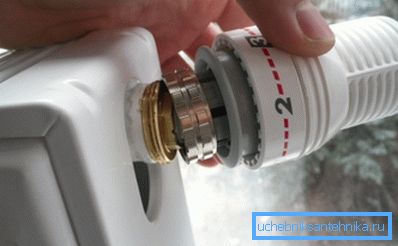

Termostatı takma
  • fişler takılıdır.

Son olarak, ısıtma cihazından gelen ambalaj, sadece odadaki son işlem tamamlandıktan sonra çıkarılır. Bundan dolayı, tozdan temizlenmesi gerekmez ve yüzeyin çizilme riski azalır.

En yaygın yükleme hataları şunlardır:

  • kurulum sırasında yatay sapma. Sonuç olarak, cihazın ısı çıkışı üretici tarafından bildirilenden daha düşük olur;
  • Panel radyatörün zemini ve tabanı arasındaki boşluk çok büyükse, odanın alt kısmındaki hava çok soğuk olacaktır, bu rahatsızlık yaratacaktır;
  • Isıtıcıyı metal boyalarla boyamak kesinlikle yasaktır (bu, cihazın ısı transferini daha da kötüleştirecektir) ve hava egzoz cihazının çıkışı da sık sık boyanmaktadır.

Termik güç seçiminde, odanın hacmini metreküp cinsinden hesaplayabilir ve 41 ile çarpabilirsiniz. Ortaya çıkan sayı, odanın ısıtılması için gerekli olan watt cinsinden gücü gösterecektir. Isıtma panel radyatörlerinin teknik özellikleri, bu parametreyi içermelidir, böylece ısıtıcı üzerindeki dokümantasyondan alınabilir.

Popüler panel radyatörlerin karakteristiği

Özetlersek

Panel ısıtıcıları, her zamanki bölgesel ısıtma radyatöründen çok farklıdır. Bu tür ısıtıcılar şık görünürler ve iç mekanlarda iyi görünürler ve daha düşük bağlantı olasılığı çok fazladır.

Hangi panel radyatörlerin daha iyi olduğu konusunda, termik enerjinin aktarımının 2 şekilde gerçekleştirileceği iç yüzgeçli modelleri seçmenizi tavsiye edebilirsiniz.

Bu makaledeki video, çelik panel radyatörün cihazını göstermektedir.
