Plakalı radyatör: cihaz tasarımı, çalışma prensibi, ana

Her zamanki bölüm, panel ve boru biçimli modellere alternatif olarak plaka radyatörü denir. Tasarımı, bu tür ürünleri sadece konut binalarında değil, aynı zamanda kamu binaları ve endüstriyel tesislerde de etkin bir şekilde kullanma imkanı veren önemli bir boru hattı uzunluğu ile verimli ısı transferi sağlar.

Yazımızda lamel modellerin özellikleri hakkında konuşacağız ve aynı zamanda ana avantaj ve dezavantajlarını da anlatacağız.

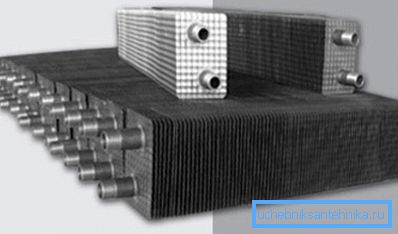

Isı eşanjörlerinin borulara monte edilmesi, ısıtma verimliliğini önemli ölçüde artırabilir.

Ürün açıklaması

Cihaz tasarımı

SSCB'deki eski katmanlı ısıtma radyatörleri hemen hemen her zamanki dökme demir pillerle eşit olarak kullanılmıştır. Okullarda, kliniklerde, kamu kurumlarında kuruldular - örn. Yeterince hava hacmini ısıtmak için gerekliydi.

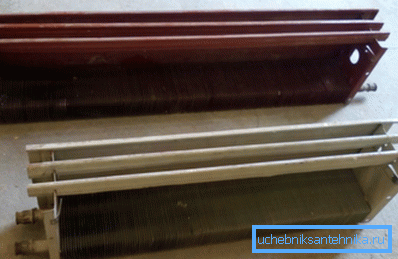

Daha önce, bu tür radyatörler her yerde kullanıldı.

Bugüne kadar, bu tür cihazların tasarımı biraz iyileştirilmiştir (esas olarak modern materyallerin kullanımı nedeniyle), ancak genel sistem değişmeden kalmıştır:

  • Sistem, soğutucunun hareket ettiği U şekilli bir kavisli boruya dayanmaktadır.. Girişte ve çıkışta, radyatörü sistemden kesmek için musluklar monte edilir.

Dikkat edin! Basit bilyeli vanalar genellikle kullanılır, çünkü soğutma sıvısı akışının ayarlanması gerekli değildir, ancak güvenilirliğin mümkün olduğu kadar çok olması gerekir.

  • Isı eşanjörü plakaları tüp üzerine konur.. Boru ile aynı malzemeden yapılabilir veya başka bir metalden yapılabilir.

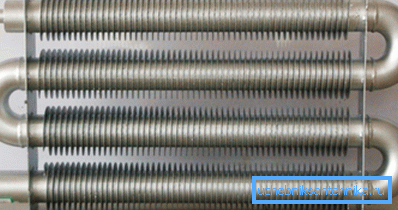

Açık ısı eşanjörleri ile tasarım
  • Çoğu zaman, tüm bu sistem ince duvarlı metal bir kasa içinde monte edilir, ana fonksiyonu, ısı değiştiricilerini bir ısıtıcıyla temas ettiğinde bir kişi ile temas ettiğinde toz, çizik ve yanıklardan korumaktır.. Vücudun üst kısmında sıcak hava bırakmak için delikler yapılır.

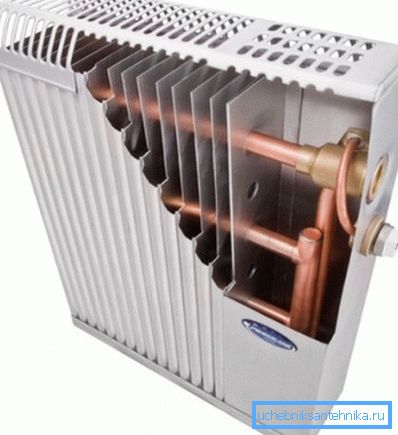

Çelik durumda ürün

Çalışma prensibi

Böyle bir sistem oldukça basit çalışır:

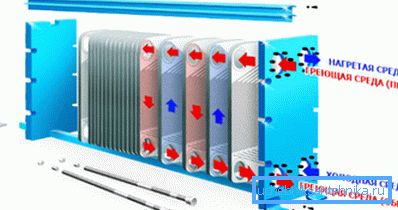

Isı transfer plakaları böyle çalışır.
  • Isı taşıyıcı (sıcak su veya yüksek sıcaklıklı buhar), 20 atmosfere kadar borular altında hareket eder. Bu durumda, yüksek hareket hızı, kontur boyunca hareket ederken, soğutucunun sıcaklığının biraz azalmasına yol açar.
  • Isı eşanjörleri ile alandan geçerken su, enerjinin bir kısmını levhalara verir. Bunlar, sırayla, hızlı bir şekilde yüksek sıcaklığa ısıtıyorlar.

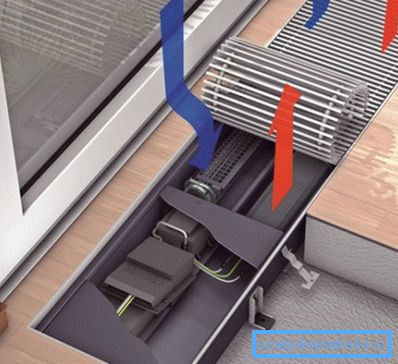

Dahili modelde ısı akışının hareketi
  • Soğuk hava, radyatör muhafazasına alt kısımdaki deliklerden girer.
  • Plakaların geniş bir alanı, hava ile temas halinde olan hemen hemen tüm yüzeyde bulundukları için ısı transferini kolaylaştırır.
  • Hava sıcaklığı yükseldikten sonra, kapaktaki deliklerden kasanın içine doğru yükselir ve çıkar.

Dikkat edin! Ambalajsız modeller de vardır, ancak belirli bir ısı kaybı yüzdesinden dolayı verim düşüktür.

Isı değişimi sırasında havanın dikey hareketi süreci sürekli olarak gerçekleşir ve konveksiyon olarak adlandırılır. Isıtma cihazları genellikle konvektör olarak adlandırılır.

Her zaman havanın doğal yükselmesinin yeterli olmadığına dikkat edilmelidir. Bu durumda, hava kütlelerinin hareketini sağlayan kasanın alt kısmına bir fan monte edilir. Bir yandan, ek elektrik kullanımı nedeniyle ısıtma maliyeti artarken, diğer taraftan verimlilik de önemli ölçüde artmaktadır.

Ana çeşitleri

Bugüne kadar, piyasada birkaç çeşit lamel tipi pil bulunmaktadır.

Birkaç işarete ayrılabilirler:

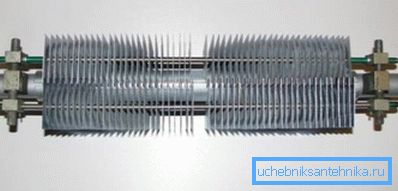

Çelik model fotoğrafları
Sınıflandırmaya göre karakteristik tür
malzeme Cihazın ısıyı ne kadar verimli transfer edeceğini belirleyen malzeme:
  • Çelik - en yaygın ve aynı zamanda en uygun fiyatlı. Bir tasarımın, güvenilirliğin ve dayanıklılığın basitliğinden farklıdır, ancak aynı zamanda en iyi termolize sahip değildir.
  • Bakır - daha nadir ve pahalı. Bakır pratikte paslanamaz, hidrolik etkilere tolerans göstermez ve yüksek ısı iletkenliği ile ayırt edilir. Buna ek olarak, bakır ürünleri çok çekici görünüyor, çünkü uzmanlar bunları delikli kasalara veya kafesli ekranların arkasına yerleştirmeyi tavsiye ediyorlar.
  • Bimetalik - çelik veya bakır borular ve alüminyum eşanjörleri içerir. Alüminyum kullanımı ile çelik modellerde ısı transferinde artış ve bakır devrelere dayanan ürünlerin maliyetinde azalma sağlanmıştır.
Gövde içindeki boru sayısı
  • Tek tüplü - bir boru "bir paket" ve bir dizi ısı transfer plakasıdır.
  • Multitube - soğutucuyu çeşitli devrelere dağıtan bir kollektör ile tamamlanır.
Bağlantı tipi
  • Yan bağlantı - elle monte edildiğinde, bağlantı borularının yan yüzeye monte edilen bağlantı parçalarına bağlanmasına izin veren özel bağlantı parçaları kullanmamız gerekecektir.
  • Alt bağlantı - armatürler, alt kablo üzerinde bulunur ve bu da boru tesisatı ile birleştirme işlemini kolaylaştırır.
Montaj yöntemi
  • Askıya alınmış - duvara monte edilmiştir. Talimat, ısı değiştiricilerin yatak yüzeyinden belirli bir mesafede sabitlenmesini sağlayan özel bir tutturucu kullanılmasını önerir.
  • Gömülü - çoğu yerde zemine yerleştirilir. Dava doğrudan tavana ya da özel bir yalıtım sehpasına yerleştirilmiştir.
Bakır boru ve alüminyum plakaların kombinasyonu

Avantajları ve dezavantajları

Ticari ve kamu gayrimenkul piyasasında piyasada bulunan ısıtıcıların plaka radyatörlerine olan talebi, onların avantajlarından kaynaklanmaktadır:

  • İlk olarak, soğutucu akışkanın yüksek hızı, minimum enerji kaybıyla uzun konturları döşemenize izin verir.
  • İkincisi, iç eklemlerin yokluğu sistemi son derece güvenilir kılmaktadır: kaçaklar ve boşluklar olmadan doğru monte edilmiş bir devre, 40'a kadar atmosfere kadar baskı basıncına dayanmalıdır.

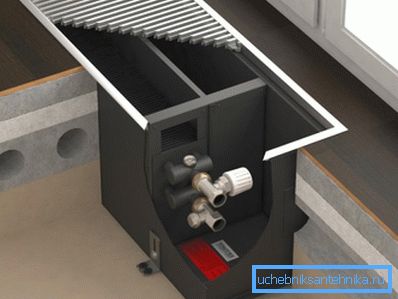

Bir plakalı konvektörün zemine takılması
  • Üçüncü olarak, kuşkusuz avantaj, tasarımın sadeliğinden dolayı, onlar için düşük maliyetli ürün ve bileşenlerdir. Bu, her şeyden önce, soğutucu akışkanın dozajlanması prensibine göre çalışan termostatlar ile ilgilidir.

Tabi ki dezavantajlar var:

  • Bir yandan, radyatörlerin görünüşü arzu edilen şekilde ayrılır, çünkü kutu şeklindeki gövde orijinal tasarımla ayırt edilmez.
  • Diğer taraftan, eğer davayı çıkarırsanız, ısı eşanjörü kanatları tozla tıkanır ve bu da ısıtma verimliliğini önemli ölçüde azaltacaktır.

İpucu! Kapalı bir akü bile, bir elektrikli süpürge ile periyodik olarak temizlenmeli, kasanın üst kısmındaki çıkış açıklıklarından kir çıkarılmalıdır.

Sonuç

Lamel çelik radyatör oldukça basittir, ancak aynı zamanda etkili bir tasarıma sahiptir. Her yerde kullanılmamalı, geniş bir alanı hızlı ve verimli bir şekilde ısıtmanın gerekli olduğu durumlarda kesinlikle uygun olacaktır. Bu makalede videoyu izlemek için zaman ayırırsanız, bu tür pillerin özellikleri hakkında daha fazla bilgi edinebilirsiniz.
