Pompayı zorlamalı tipte bir ısıtma sistemine nasıl monte

Zorlamalı ısıtma sisteminde, pompa, soğutucu akışkanın boru hatları üzerinden dolaşımını sağlar ve en aşırı radyatöre minimum kayıpla ulaşmasını sağlar. Bu, boru çaplarını azaltmanıza, ayrıca bir duvara veya zemine gizlemenize ve böylece iç kısımları daraltmanıza izin verir. Bugünkü görevimiz, dolaşım pompasını nereye ve nasıl monte edeceğimizi anlatmak ve böylece soğutucuyu sistem üzerinden eşit olarak dağıtır.

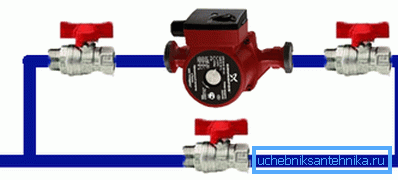

Pompanın stop vanalı ısıtma sisteminde montajı

Zorla dolaşım

Soğutucu maddenin fiziksel nedenlerden dolayı hareket ettiği doğallığın aksine - sıcak sıvı soğuk ile değiştirilir, bu durumda her şey çarkın hareketine bağlıdır.

İpucu: pompayı açtığınızda, devrenin çoğu soğuk kalır ve hava fişleri algılanmazsa, kapasitesini artırmanın bir anlamı yoktur. En iyi çözüm, cihazın gerekli sıvı basıncını yaratamayacağı için değiştirmektir.

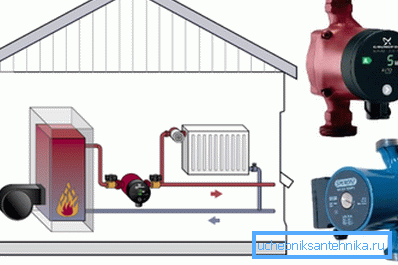

Zorla-tipi ısıtma sisteminde pompa nasıl kurulur?

avantajı:

  • sistemde sıcaklık hizalanmış;
  • Soğutucunun serbest hareketini önleyen hava fişlerinin görünümü ortadan kaldırılır;
  • Isıtma devresinin uzunluğunu önemli ölçüde arttırır.

Bir sirkülasyon pompası nasıl seçilir

Sıradan bir daire için, boru hattının uzunluğu nadiren 25 metreyi aştığı için güçlü bir cihaz elde etmek hiç mantıklı değil. Bununla birlikte, fiyatı üreticiye ve yapıldığı malzemelere bağlıdır.

Bir sirkülasyon ünitesini seçerken, sadece birkaç parametreyi bilmeniz gerekir, bunlar arasında soğutucunun hızı en önemli değildir. Aksine, düzgün, nispeten yavaş bir tempoda hareket etmelidir. Ek olarak, cihaz ne kadar büyük olursa, o kadar da fazla ses çıkarmaz ki bu çok hoş değildir.

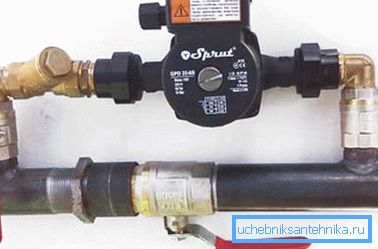

Baypaslı bir ısıtma pompası nasıl kurulur

İpucu: Büyük ve karmaşık bir ev için en iyi çözüm, tüm hesaplamaları kısa sürede yapacak olan profesyonellerin yardımını aramak olacaktır.

Sıradan bir kır evi için aşağıdaki tabloyu kullanabilirsiniz:

Soğutucu akış hızı (l) Boru Hattı Çapı ()
5.7 ?
15 ?
30 1
53 1?
83 1?
170 2

Tabloya göre, boru hattındaki soğutucu akışkanın çapından doğrudan bir bağımlılığı vardır. Ayrıca, ısıtma sistemindeki akışkanın standart hızının 1,5 m / s olduğuna dikkat edilmelidir.

Pompayı ısıtma sistemine nasıl kurabilirim?

Ayrıca, bir dakika içinde soğutucu akışkanın kazanın gücüne eşit olduğunu düşünmelisiniz. Örneğin, bir ısıtma ünitesi için 25 kW ise, bir dakikada 25 litrenin sıvıdan geçmesi gerektiği anlamına gelir.

Bir pompa seçerken, gücünün boru hattının uzunluğu ile orantılı olduğunu unutmamalıyız. Örneğin, 100 m uzunluğunda bir kontur için 6 m'lik bir basınç gereklidir.

Cihaz türleri

Şu anda, soğutma sıvısı için 2 tip pompa kullanılmaktadır:

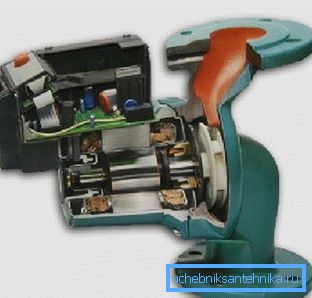

  • "Islak" - çalışma kısmı soğutucu ile temas halinde olduğundan, neredeyse sessiz olduğu için konutlarda kullanılırlar;
  • “Kuru” - rotorun soğutucu ile temas etmemesi, cihazlarda genellikle çalışmayan yerlerde gürültü arttığından, konutlarda kullanılmaz.

Cihazın her iki versiyonunu korozyona duyarlı olmayan malzemelerden yapın:

  • vücut - pirinç veya bronz;
  • diğer parçalar plastik, seramik veya paslanmaz çeliktir.

“Islak” cihazlarda, hemen hemen hiç bir aygıtın sıkışması söz konusu değildir, çünkü hareket esnasında soğutucu sıvı parçalarını yağlar.

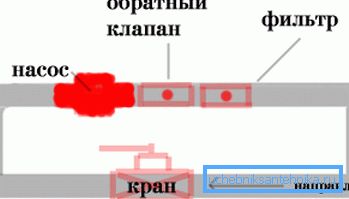

Fotoğrafta - pompanın sisteme takılması

Kurulum için hazırlık

Aşağıda önerileri ile kısa bir rehber:

  1. Çıkarılabilir dişlere sahip bir ürün satın almanızı öneririz, ardından çalışmanızı olabildiğince kolaylaştırırsınız. Aksi halde, adaptörleri kendiniz almanız gerekecektir.
  2. Hemen yüksek basınçlı bir pompanın çalışmasını sağlayacak iri boru, çek valf için bir filtre satın alın.
  3. Gerekli çapta başka bir baypas ve vanaya ihtiyacınız olacaktır.
  4. Fındıkların anahtarlarını unutma.

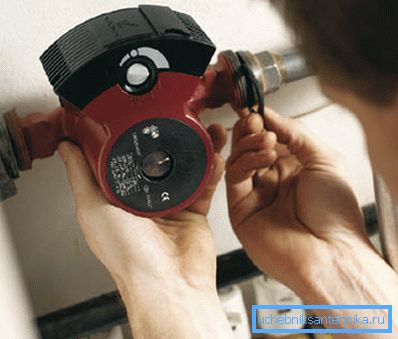

Isıtma için bir pompanın montajı, eşleşen parçalar arasındaki contaları gerektirir.

Bağlanacak bir yer seçin

  1. Periyodik bakım için cihaza ücretsiz erişim olması istenir.
  2. Yakındaki elektriğe erişim olmalıdır. Aksi halde, güç kablosunu cihazın kurulum noktasına çekmeniz gerekecektir.
  3. Daha önce geri dönüş hattında bir pompa kurmak için önerilen, bugün onların tasarım her yerde bunu yapmanızı sağlar.
  4. Emiş noktasındaki basıncı arttırmak için, cihazı besleme borusuna monte etmek daha iyidir. Özellikle, genleşme tankı ısıtma sisteminin giriş yeri yakınında bulunuyorsa. Bu durumda yüksek sıcaklık garanti edilir.

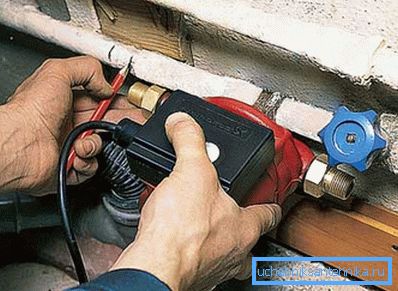

Pompayı ısıtma için kurmadan önce, bağlantı yerini seçin

Cihaz membran tipi bir tankla bir ısıtma sistemine kurulursa, depo ile baypas etmek daha iyidir. Genişletme tankının kurulum yerine mümkün olduğunca yakın olmasını tavsiye ederiz.

İpucu: Geri dönüş borusunda bir pompa ile bir baypas takılması, pompaya daha zor erişirse, kaynağı sabitlemek mümkündür, ancak dikey bir çek valf dikey olarak yerleştirilmelidir.

Kurulum kuralları:

  1. Küresel vanaları cihazın yanlarına sabitleyin. Bu, soğutma suyunu sistemden boşaltmadan hızla söndürmenize izin verecektir.
  2. Doğrudan pompanın önündeki filtre, ekipmanı kirden ve soğutucuda bulunan parçacıklardan koruyan filtrede kesilmelidir.
  3. Baypasın üst kısmında otomatik veya manuel tip bir havalandırma valfinin kurulması gerekir. Böylece, çeşitli nedenlerle orada biriken, sistemdeki havanın hızlı bir şekilde kurtulabilirsiniz.
  4. Pompanın montajı soğutma sıvısı yönünde yapılmalıdır, cihaz üzerinde ilgili bir ok vardır.
  5. Dişli bağlantılar sızdırmazlık bandı ile kaplanmalı, bir fum bant ile sarılmalı ve aynı zamanda sistemde sızıntı olmaması için eşleşme parçaları arasına conta takılmalıdır.

İpucu: kullanımının güvenliğini sağlamak için pompa soketi topraklanmalıdır.

Yükleme işlemi

  1. Yükleme mevcut ağa yapılacaksa, soğutma sıvısını sistemden boşaltın.. Yeni bir pompa için yeni bir soğutucu kullanmak daha iyidir, aynı zamanda boru hatlarını ve radyatörleri olası kirlenmelerden de temizleyebilirsiniz.
  2. Yukarıdaki kurallarda belirtilen vanaları ve pompaları takın..
  3. Kurulum döngüsünün sonunda, sistemi yeni soğutucuyla doldurun..

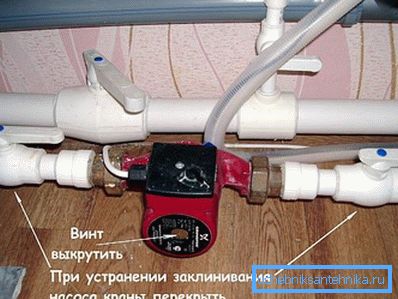

Dönüş borusu ve hava tahliye vidası üzerinde ısıtma için bir pompanın montajı
  1. Pompayı çalıştırmadan önce, gövdedeki merkezi vidayı bir tornavidayla sökün ve cihazdaki fazla havayı tahliye edin, sudan sonra sıkıca sıkın..

Sonuç

Isıtma sisteminde sirkülasyon pompasının takılması, yakıttan tasarruf etmenizi sağlar, soğutucunun hızlı ısınmasını sağlayarak, oda sıcaklığını kısa bir süre için konforlu hale getirir.

İş basit, elle kolayca yapılabilir, ancak belirli kurallara bağlı kalmayı gerektirir. Evi ısıyla sağlamak için sadece doğru cihazı seçmelisiniz. Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
