Pürüzsüz boruların kaydı: montaj sırasında nelere dikkat

Büyük hacimli binaları ısıtırken: depolar, atölyeler, hangarlar, kamu kuruluşları, pürüzsüz borulardan yapılmış ısıtma kayıtları en etkilidir. Harika bir boyu var. Bu nedenle yerel değil, volumetrik bir ısı kaynağı oluştururlar.

Konutlarda, radyatörlerin montajının karmaşık olduğu için tuvaletler ve banyolarda kayıtlar kullanılır.

Enstrüman özellikleri

1. Cihaz, köprülerle birbirine bağlanan ve duvara dayandığı birkaç borudan oluşur. (Ayrıca bir ısıtma borusunun ısı çıkışının nasıl arttırılacağı makalesine bakın: özellikler.)

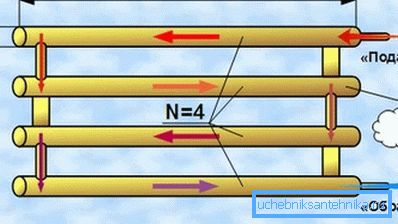

2. Isı taşıyıcı - buhar, antifriz, su, yağ, bir tarafa kayıt girer ve diğerinde deşarj edilir.

Dikkat edin! Elementler arasında, kesiti + 50 mm olan boşluklar olmalıdır. Bu, karşılıklı ışınımlarını ortadan kaldırır ve kayıtların düz borulardan ısı transferi artar.

1. Elemanların çapı 25 mm'den 400'e kadar olabilir.
2. Cihazlardaki izin verilen maksimum basınç 1 MPa olmalıdır.

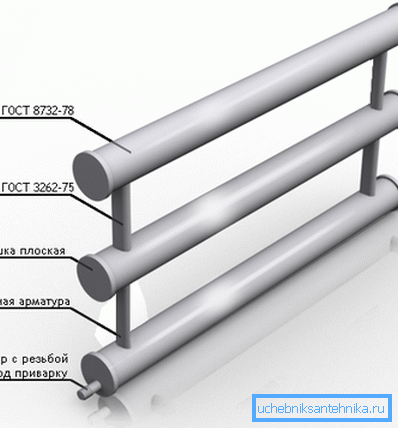

3. Kayıtların en yaygın malzemesi, karbon, paslanmaz veya düşük alaşımlı çelikten yapılmış elekten geçirilmiş borulardır. Dökme demir elemanlardan yapılmış ev yapımı cihazlar da vardır.

Dikkat edin! Alüminyum ürünleri çelikten daha fazla ısı transferine sahiptir. Ancak, dayanıklı değildirler. Soğutma sıvısının kalitesi servis ömrünü büyük ölçüde etkiler.

1. Cihazın nozulları üç şekilde monte edilmiştir: dişli, flanşlı ve kaynaklı.

Cihaz Sınıflaması

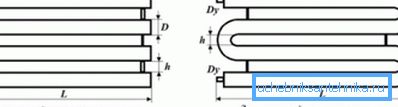

Cihaz iki konfigürasyona sahip olabilir.

1. Seksiyonel analoglar, uçları eliptik veya düz olan tıkaçlarla kapatılmış 2/4 elemandan oluşur. Soğutucu, borudan bölümün bir tarafına akar ve diğerini bırakır. Bu maksimum ısı transferini sağlar. Cihaz bir nipel ile donatılabilir ve buna bir hava musluğu bağlanabilir.
2. Serpantin (S-şekilli) cihazlarda, elemanlar çapı kesitli olan yaylarla birbirine bağlanır. Bu form, cihaza daha fazla verim sağlar, çünkü ısı değişimi alanı artar. Isıtıcı (düzgün rijit bir PVC boru için kullanılabilir) çapın daraldığı alanlara sahip değildir, bu da hidrolik basıncı düşürür.

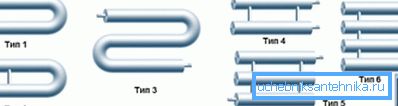

Tasarım gereği, 5 tip cihaz vardır:

• iki sıralı P-şekilli cihaz;
• üç sıralı S-şekilli cihaz;
• iki veya daha fazla satırdan jumper ile kesitsel analog;
• bir jumper ile iki sıralı U-şekilli cihaz;
• bir jumper'a sahip çift sıralı kesitsel analog.

Kayıt değeri

1. Yüksek ısı transferi Cihazın nispeten küçük boyutları ile geniş alanları etkili bir şekilde ısıtmanızı sağlar. (Ayrıca, kanalizasyona bağlanma makalesine bakın: özellikler.)
2. Kayıt oluşturma ve kurma nispeten basittir.. Bunun için çizim gerekli değildir. Cihazı kendi ellerinizle yapmak için, bir kesme makinesine ve bir kesme makinesine sahip bir taşlama makinesine sahip olmak yeterlidir.
3. Cihaz yüksek basınca dayanabilir (yaklaşık 1 MPa) ve sıçramalarına karşı dayanıklıdır (hidrolik şoklar).
4. Talimat, kayıtlarda soğutucu olarak kullanılmasına izin verir: su, yağ, antifriz, buhar.
5. Uzunluğundan dolayı, cihaz odayı eşit olarak ısıtır..
6. Fiyat kayıtları mevcut, kurulum için ek bağlantılara ihtiyaç duymazlar.

Gerekli hesaplamalar

Soğutucu akışının uzunluğu boyunca kafa kayıpları büyük ölçüde boru duvarlarının pürüzlülük derecesine bağlıdır. Yüzeyleri her zaman kesinlikle pürüzsüzdür ve düzensizlikler ve çıkıntılar içerir.

Bu temelde, kayıt hesaplanırken, uzmanların hidrolik olarak pürüzsüz ve kaba borular arasında ayrım yaptığı belirtilmelidir.

Kaba ve pürüzsüz borular

Çıkıntıların boyutu ve şekli, ürünlerin malzemesine (en yumuşak olan HDPE boru) ve işlem derecesine bağlıdır. Önemli ve çalışma koşulları. Bu sırada, malzeme korozyona uğrayabilir, soğutma sıvısında bulunan katı parçacıklar vb. Boru duvarlarına yerleşebilir.

Tüm boruların duvarları, ortalama bir pürüzlülük çıkıntısı yüksekliğine sahip olan mikro yükseklikler ile kaplıdır. Bir harfle mi gösteriliyor?

Pürüzlülük hillocklarının boyutlarının laminar filmin kalınlığı ile nasıl ilişkili olduğuna bağlı olarak (gösteriliyor mu?), Borular (türbülanslı hareket ile) 3 tipe ayrılır.

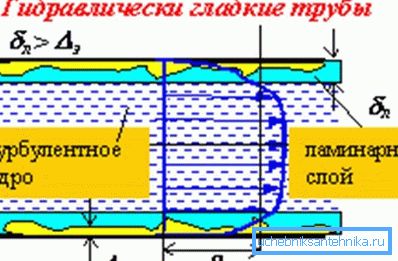

1. Hidrolik olarak pürüzsüz borular en kaliteli ürünlerdir.. Mikro yüksekliklerin yüksekliği laminar filmin kalınlığından daha az ise, yüzey pürüzlülüğü soğutma sıvısının hareketini etkilemez. Sonuç olarak, basınç kaybı borunun pürüzlülüğüne bağlı değildir. Bu durumda ürünlerin duvarları hidrolik olarak pürüzsüzdür.
2. Çıkıntıların yüksekliği laminar filmin kalınlığından daha büyükse, basınç kaybı ürünlerin içsel rahatlamasına bağlıdır.. Bu tür borular hidrolik olarak pürüzlüdür.
3. Tüberküllerin ortalama yüksekliği yaklaşık olarak laminar filmin kalınlığına eşit olduğunda, boru duvarları geçişin geçiş kategorisine aittir..

Laminar filmin kalınlığı aşağıdaki formülle hesaplanır:

??30 • d / Rev?, Nerede:

• d borunun iç çapıdır;
• Re Reynolds sayısıdır (ortalama soğutucu akış hızı);
• ? - Hidrolik direncin katsayısının değeri.

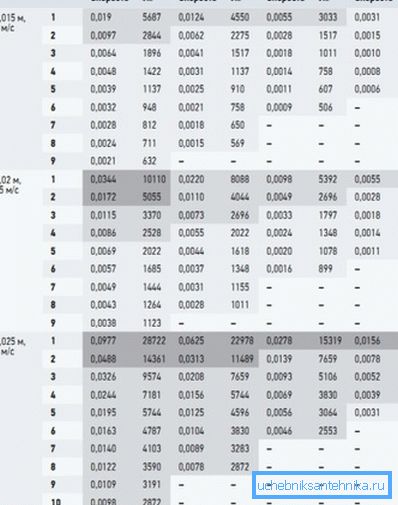

Isıtma için düz boruların kayıtlarını hesaplamak için, duvarlar için pürüzlülüğün yaklaşık bir miktar pürüzünü kullanabilirsiniz. Değerler tabloda sunulmaktadır.

En düşük göstergelerin biri düzgün bir PVC boruya sahiptir - 0.01 / 0.02 mm.

Güç hesaplama

Adaptasyon kendi başlarına yapılabilir. Bundan önce, aşağıdaki formülü kullanarak düz boruların kayıtlarını hesaplamak gerekir:

Q =? • dn • l • k • (tg? To) • (1?).

İçindeki harfler:

• ?= 3.14;
• dн - boruların dış çapı, metre cinsinden;
• l bölüm veya kesitin uzunlukları, metre cinsinden;
• k - ısı transfer katsayısı (11.63 W / m2 • ° С);
• tg, soğutucunun sıcaklığıdır;
• odadaki hava sıcaklığı;
• ?- ısı yalıtım katsayısı yalıtım malzemesi tarafından, kayıt olduğunda, şekil 0.6 / 0.8, eğer yok ise, katsayı sıfırdır.

Örneğin, aşağıdaki kaynak verileri alın:

• bölüm uzunluğu - 5 m;
• boru çapı - 159 mm;
• su sıcaklığı - 80 °;
• odadaki sıcaklık 23 ° dir.

Sayıları formülde değiştirerek toplam 1655 watt elde ederiz. Değer, yatay tek sıralı bir cihazın termal gücünü gösterir. Birkaç bölüm olduğunda, her biri için bir azaltma faktörü kullanın. 0,9.

Sonuç

Kayıt işlemini kendiniz yaparken, akıcılık açısından boru tipine dikkat ettiğinizden emin olun. Bu değer, soğutucunun akış kaybını ve dolayısıyla cihazın verimini etkileyecektir.

Bu makaledeki video, konusunu anlamanıza yardımcı olacaktır.
