Radyatör bağlama - şemaları ve yerleştirme

Büyük ölçüde, ısıtıcının bağlanması yeni bir oyuncuyu oyuna bağlamaktadır. Radyatör borulara takılır, yeni tıkaçlar ve düzenleyici vinçlerle donatılmıştır - hepsi bu, zaten oyunda.

Ancak, dile getirilen sadelik sadece her şey doğru bir şekilde yapıldığında çalışacaktır, soğutucu akışkanlar radyatörü doğru yönde geçirirler, radyatörlerin kendileri tam bir uyumluluk problemi olan bağlantı parçaları ile donatılmıştır, bağlantılar bilgi ile mühürlenir.

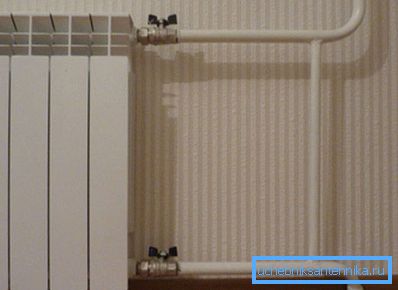

Yetkili giriş tasarımı.

Basit bir süreç, ancak bilgiye ihtiyaç var

Sürecin doğruluğunu anlamak için onu bileşenlere ayırıyoruz.

Bütün talimatlar şöyledir:

  • Radyatörleri bağlamak için mevcut diyagramlar - biz seçiyoruz;
  • Çeşitli tipteki pillerin ve bağlantı parçalarının uyumluluğu - kontrol edin;
  • Radyatör boruları ile sabitleme - rıhtım.

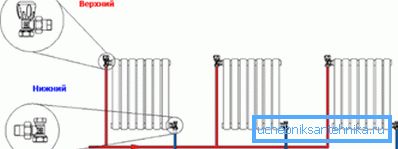

Şeması bilgisi - sorun katını çözdü!

Bilgi için! Ayrı olarak, radyatörün mekânsal olarak yerleştirilmesinin genel kuralları dikkate alınacaktır, çünkü ihmal edilmesi batarya verimliliğini önemli ölçüde azaltabilir.

Genel kavramlar

Pilleri yerleştirmek için basit kuralların ihlali, sonraki tüm bağlantı aşamalarını ortadan kaldırarak, bir bağlantının verimliliğini% 25'e indirebilir.

Yani:

  • Pencere pervazından uzaklık 10 cm'den az olmamalıdır;
  • Yerden radyatörün alt kenarına olan mesafe 12 cm'den az olmamalıdır;
  • Radyatör duvara yakın yerleştirilmemiş, aralarındaki minimum boşluk 20 mm olmalıdır;

Bilgileriniz için! Fişli montaj kiti, bölümlü bataryalar için tutucular içerir ve paneller için, radyatöre bağlantı elemanları dahildir. Başlangıçta gerekli süre için tasarlandılar.

Ama bizim insanımızın para biriktirme ve her şeyi kendi yolunda yapma arzusu onu yapmasını sağlar. Bir boşluk ihtiyacını size hatırlatacak bir başka hile - bir folyo reflektörü olan bir ısıtıcı bataryanın altındaki duvara yapıştırılır ve radyatör ile bunun arasında bir boşluk gerekir.

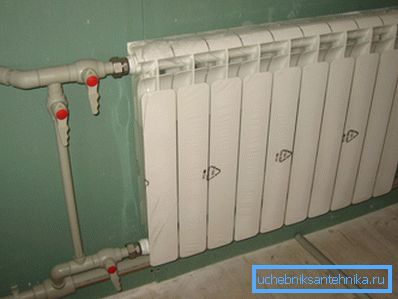

Uzak değil, yakın değil, yüksek değil, düşük değil.
  • Pilin altındaki nişe dikkat edin. Isıtıcıyı gizleme arzusu, verimlilik kaybına ve ısı transferine yol açabilir. Estetik sevenler için, bir soru fiyatı yarı açık nişlerde% 10 ve kapalı nişlerde% 20 ısı transferi kaybı olabilir.

Şemalarla anlayacağız

Radyatörü şemaya doğru şekilde girmek önemlidir. Evlerdeki küçük apartmanlarda iki adet ısıtma sistemi olabilir. Apartmanlarda, kural olarak, bir seçenek.

İşte bunlar:

  1. Tek boru tasarımı;
  2. İki borulu şema.

Tek borulu bir şema ile, kazandan gelen su, kazandan, pillerden, kazan içerisine bir boru boyunca tüm devreden geçer.

Bu planın geliştirme mühendislerinin ilk fikrinin ne olduğunu söylemek zor, ama birçok dezavantajı var:

  • Basınç altındaki su veya ısı taşıyıcı üst noktaya beslenir ve kendi kendine boşaltma gider. Üst oda veya katlardaki hava sıcaklığı, alt olanlardan daha yüksek olacaktır;
  • Hemen hemen hiç süreç düzenlemesi yok. Basit ekipman ile, soğutma sıvısı için hesaplanan değeri ayarlayabilirsiniz, ancak alt katlar için bir sebep olmayacaktır;
  • Hem yerel hem de bütün yükselticinin acil çalışması çok fazla soruna yol açar. Yükseltici veya evin bağlantısını kesmek gerekir.

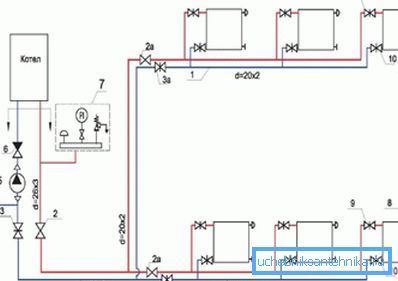

Kablolama için fotoğraf optimal düzen.

Bilgileriniz için! Sürecin hiçbir düzenlemesi olmadığını söylerken, hakikatten biraz uzaklaştık, şimdi bu süreci düzenlemeye izin veren karmaşık sistemler var. Ama çok pahalıdırlar ve sadece bağımsız kazanı olan evler için tasarlanmıştır.

İki borulu tasarım hem daha basit hem de daha güvenilirdir. Soğutucu bir borudan beslenir, soğutulmuş su diğerinden geçer.

İki bağlantı seçeneği vardır:

  • Birincisi - önde gelen ve götüren borular, bir taraftan yerleşir;
  • İkinci lider boru bir yöne gelir ve deşarj diğer tarafa gider. Bu şema, yüksek kaliteli ısı dağılımı için zemin tipi olarak uzun ve düşük aküler için geçerlidir.

Uyarı! Ne tür bağlantılar kullanılırsa kullanılsın, ılık suya sahip bir boru üstte olmalı ve “dönüş” olarak da adlandırılan soğuk suya sahip bir boru altta olmalıdır. Kaynaklarda, mümkün olduğunca sıcak veya alternatif olarak sıcak su getirme seçeneğini bulacaksınız.

Polipropilen ısıtma radyatör borularının bilim kurgu kategorisinde olduğu ve boruların sadece metal olduğu 40 yıl kadar önce kabul edilebilirdi, ancak daha sonra durumdan da çıktılar. Aynı anda konuşuruz - sıcak suyun alt göz kalemi sizi hayal kırıklığına uğratır.

Radyatörler hazır

Radyatörlerin toplanması bir problem olmayacak, her şey standartlarla elden geçiriliyor:

  • Bağlantı şemasını belirleyeceğiz (üst kısımdan gelen sıcak kaynağı, hatırlıyorsunuz), alt parçayı geri dönüş akışı altında vereceğiz;
  • Üst girişte, soğutucu akışkanın girişinin karşısında, bir hava tahliyesi havayı indirmek için bir Mayevsky valfı ile yerleştirilir;
  • Alt çıkışta, dönüş çıkışının tersine kör körüklü bir radyatör tapası takıyoruz.

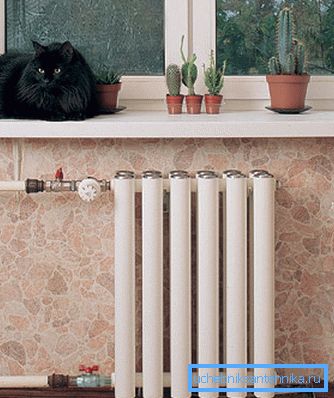

Giriş ve çıkış kurulum vinçlerinde.

İpucu! Lastik contaların sağlanmadığı tüm dişli bağlantılar, çekme ve özel macun veya yalıtım bandına benzeyen özel bir FUM bant ile kapatılır.

Uyumluluk hakkında birkaç kelime

malzeme özellikleri
Dökme demir İş parçacığına uyan herşeyi alır
çelik Pirinç, paslanmaz çelik, bakır ile harika hissediyor.
alüminyum Zayıf, bakır, pirinç tolere. Galvaniz ihtiyacı bir gereklilik olarak algılıyor

Yerleştirme - son süreç

Şu anda ç bağlama sürecinde üç tip boru yer alabilir:

  • Metal borularla dökme demir radyatörlerin bağlanması. Dürüst olmak gerekirse, metal + dökme demir dün bir değişkendir. Güvenilirliği, uzun süreli tutulması nedeniyle dökme demir bataryaları seçtik, lütfen kullanın, ancak polipropilen için borular değiştirilebilir;
  • Isıtma radyatörlerinin metal-plastik borularla bağlanması. Yeterince güvenilir seçenek. Metal bir kılıfı vardır, bağlantı şemasını değiştirmeden ulaşılması zor yerlere gitmenizi sağlar. Duvarın herhangi bir eğriliğini mükemmel şekilde tekrarlar.
  • Polipropilenli radyatörlerin boru sistemi şeması en ilginç olanıdır. Metal plastik borulara benzer tüm avantajlara sahip olan polipropilen bileşikleri çok daha güvenilirdir. Böylece, bu durumda lehimleme, bu tür borular için özel lehim demirleri yardımıyla kullanılır.

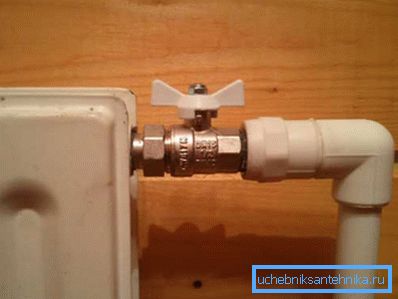

Polipropilen - boru ve lehimleme - monolit.

İpucu! Polipropilen konstrüksiyonlar metal-plastikten daha yavaş ayarlanır, ancak boru, bağlantılar, lehimleme konusunda bir garanti alırsınız. Metal-plastik durumunda, sıcaklık farklılıkları metal ve plastiğe farklı sızıntılar verebilir, bu da sızıntılara ve en uygun olmayan anlara yol açabilir.

Sonuç olarak

Radyatörün bağlanmasıyla ilgili kurallar basittir: asıl konu, nerede bağlanacağınızı bilmektir ve bu makaledeki video, hangi bağlantıların gerektiğini ve hangi anahtarı size söyleyecektir.
