Radyatör bağlama yöntemleri nelerdir

22-04-2018
Isıtma

Bir ısıtma sistemi tasarlama adımlarından biri, bataryaları ona bağlamak veya bağlamak için bir yoldur. Böylece, çalışmasının verimliliğini arttırmak ve ısıtıcıların çalışmasını daha rahat hale getirmek mümkündür. Örneğin, ısıtma radyatörlerinin polipropilen ile bağlanması, ısı transferini düzenlemeyi mümkün kılar ve acil durum, onarım veya bakım çalışmaları durumunda, boru hattından hızla ayrılabilirler.

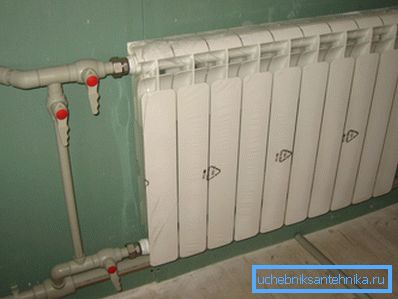

Fotoğrafta - pili polipropilen ile sisteme bağlayan

Ne aramalı?

Geliştirilmiş projeye göre bir ısıtma sistemi oluşturmak için önceden kayıt türlerini ve bunların konfigürasyonlarını seçmenizi tavsiye ederiz.

Bunlara ek olarak şunları içermelidir:

  • kazan;
  • boru hatları;
  • kapatma ve kontrol vanaları;
  • pompa (gerekirse).

Isıtma cihazlarının kurulum süreci özellikle zor değildir:

  • Projeye göre ısıtma cihazları için önceden bir yer seçin;
  • onları boru hattına veya boru hatlarına yönlendirin;
  • Aküyü ve ana boruları kendi ellerinizle bağlayın.
Radyatörün bağlanması geliştirilen projeye bağlıdır.

Polipropilen boru bağlantısı

Aşağıda, PP boruların kullanıldığı, bugünün fiyatı en düşük olan ısıtma sistemine ısıtıcıların bağlanması sürecini ele alacağız.

Şu anda iki yol var:

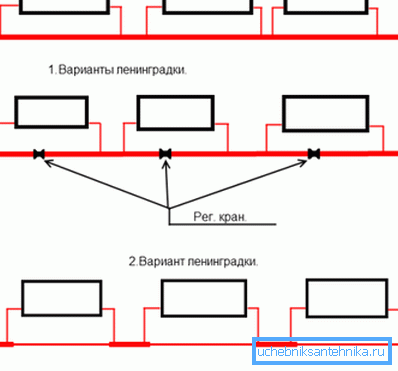

Monotube veya Leningradka Bu durumda, genellikle su olan soğutucu, hemen tüm daireye akar, üst daireden aşağıya doğru akan borularla yukarıdan aşağı akar. Böyle bir sistem genellikle apartman binalarında kullanılır: Dezavantajlarını düşünün:
  • registerın sıcaklığını düzenlemeye izin vermez (pahalı ekipman kullanarak tamir edebilirsiniz);
  • Isıların çoğu üst katlarda birikir, aşağı doğru olanlar ise daha az alır;
  • onarım çalışması sırasında tüm yükselticinin bağlantısını kesmek gerekir;
  • Merkezi ısıtma sisteminden sökmek çok zordur.
İkiz tüp
  1. İki boru kullanılır:
  • Birincisi pillere sıcak su sağlamaktır;
  • ikinci (dönüş) - ısıtma cihazlarından çıkarır.
  1. Bu durumda, piller paralel bağlanmıştır.
  2. Özel konutları, otonom ısıtma sistemine sahip daireleri ısıtmak için kullanılır.
  3. avantajı:
  • her bir ısıtıcının sıcaklığını ayarlamanızı sağlar;
  • Kayıt, tüm yükselticiyi kapatmadan sistemden ayrılabilir.

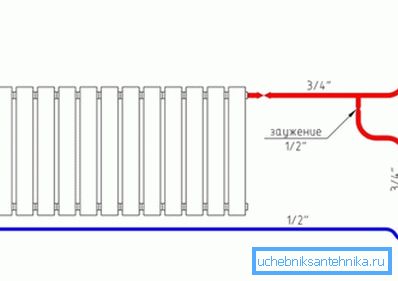

Isıtma radyatör borularının iki borulu diyagramı

Her iki sistem aşağıdaki unsurlardan oluşur:

  • tepesinde havalandırma valfi ve altta bir fiş bulunan radyatörler. Alt bağlantı modunda, ikincisi üstüne monte edilir;
  • radyatör geçiş tapası;
  • 2 borulu sistem için termostat ve vana;
  • sap;
  • musluk;
  • kuplaj ve yazmaçların sabitlendiği kilit somunları;
  • 2 borulu sistem için bypass;
  • polipropilen, polietilen, metalplastik veya metalden boru hatları.

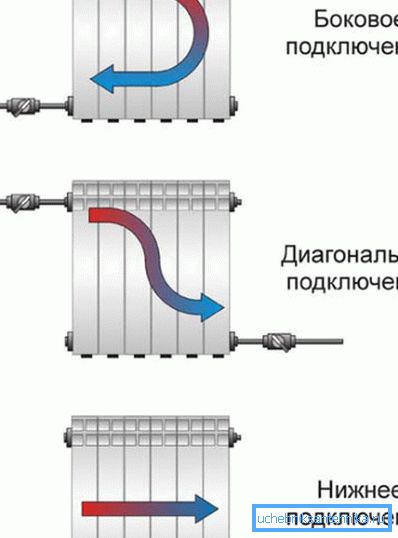

Farklı çemberleme seçenekleri

Radyatör bağlamanın yolları

3 ana bağlantı türü vardır:

  1. Yan tek taraflı en kabul edilebilir kabul edilir. Akış, üst boruda yapılır, dönüş tabana bağlanır. Yöntem, en yüksek verimi sağlayan maksimum ısı transferini verebilir.

İpucu: alt kaynağı bağlamayın, bu durumda sistem gücü kaybı yaklaşık% 8 olacaktır.

  1. Diyagonal, bazen yeterince büyük uzunlukta pillerde kullanılır. Bu durumda, ısınma, ekipmanın tüm bölümlerinde, sıcaklık farklılıklarını yaratmadan, verimliliklerini etkilemeksizin homojen bir şekilde gerçekleşir. Besleme, ürünün bir tarafındaki üstteki tapaya, diğerinde alt kısma geri döndürülür.

İpucu: sıcak soğutma sıvısını aşağıdan getirmeyin, bu durumda ısıtma sistemi% 10'a kadar güç kaybeder.

Isıtma cihazlarını bağlama alt yöntemi
  1. Tabanın sadece yere borular yerleştirirken kullanılması önerilir. Bu durumda, güç kaybı da% 10'a kadar olacak.

İpucu: radyatörleri yanlarında değil, camların altına monte edin. Duvardan ve pencere eşiğinden yüksekliği ve girintisi arasındaki mesafeyi doğru olarak gözlemleyin.

Radyatör türleri

Yeni bir ısıtma sistemi kurarken, yeni ısıtma cihazlarının kullanılması tavsiye edilir. Bugün piyasa, alüminyum, dökme demir, çelik veya metallerin kombinasyonlarından oluşan çeşitli yazmaç çeşitleri sunabilir.

Doğru modeli seçmeniz yeterlidir;

  1. Çelik katı ve ince panel, sadece alttan veya yandan bağlantı mümkündür.
  2. Seksiyonel hafif alüminyum veya bimetalik. Bu tür piller, polipropilen boruların ideal olduğu üç şekilde bağlanır.

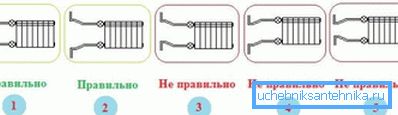

Pilleri yan tarafa nasıl bağlanır

Merkezi ısıtmalı dairelerde dökme demir ağır pilleri bimetal pillerle değiştirmenizi öneririz. Soğutucuya eklenen büyük bir ısı transferi ve alkali daha iyi transfer ederler. Alüminyum veya çelik radyatörler, bir apartman dairesinde ve özel bir evde bağımsız ısıtma için en uygunudur, çünkü bu tür sistemlerde basınç düşüktür.

Sonuç

Bu yazıda, çeşitli tipte radyatörlerin merkezi ve otonom ısıtma sistemine bağlanmasının veya bağlanmasının yolları hakkında size bilgi vermek görevini üstlendik. Mevcut üç yöntemden - alt, diyagonal ve yanal, ikinci en uygun olarak kabul edilir.

Bununla birlikte,% 8'e varan ısıtma verimliliğini artırabilir, geri kalanı yaklaşık% 10 düşer. Makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
