Radyatör bölümlerinin sayısı nasıl hesaplanır: cihazın

Bu yazıda, bir ısıtma radyatörünün bölümlerinin sayısını nasıl hesaplayacağımızı öğreneceğiz. Üstelik, ısıtıcının uzunluğunun nasıl kısaltılacağını veya bunun nasıl arttırılacağını da dikkate alıyoruz. Isıtma cihazının boyutlarının doğru seçilmesi, belirli bir odada rahat yaşam için en uygun koşulları oluşturmanıza olanak sağladığından, makalenin konusu oldukça ilgi çekicidir.

Tabii ki, ısı taşıyıcıların ısıtma yoğunluğu, fiyatı yüksek olan termostatlar tarafından kontrol edilebilir. Ancak, maalesef, bu tür cihazların kurulumu, merkezi sistemlerden ziyade, özerklikte daha büyük ölçüde haklı çıkarılıyor. Ayrıca, akünün uzunluğu gerektiğinden daha kısa olarak seçildiğinde, termal kafa ile durumu düzeltmek kolay olmayacaktır.

Bu durumda, tek etkili çözüm, radyatörlerin bölüm sayısını doğru olarak hesaplamak olacaktır.

Saymayı etkileyen kriterler

Radyatörün gerekli sayıda bölümünü hesaplamadan önce, hesaplamaların sonucunu bir şekilde veya başka bir şekilde etkileyebilecek kriterleri belirlemek gerekir.

Bu kriterler arasında şunları dikkate aldık:

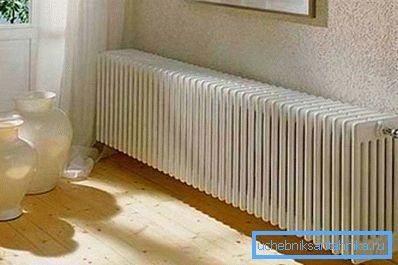

• Oda alanı, Büyük bir odayı ısıtmak için, etkileyici standart boyutlarda ısıtma cihazları gerekli olacaktır;
• Tavan yüksekliği, tavan ne kadar yüksek olursa, radyatörlerden daha fazla ısı transferi gerekli olacaktır;
• Eşiğin pilin üzerine çıktığı mesafe. Bu mesafe ne kadar büyük olursa, gerekli konveksiyon parametrelerini elde etmek için gereken güç o kadar büyük olur;
• Bataryanın üst kısmından eşiğin kenarına ve ısıtıcının alt kenarından zemine olan mesafe;
• Isıtıcı üretiminde kullanılan malzeme tipi, Farklı metaller ve alaşımlar farklı ısı iletkenlik parametrelerinde farklılık gösterir.

Radyatörlerin bölümlerinin sayısını hesaplamak için çevrimiçi hesap makinesi, girilen verileri işleyen, ortalama sonuçlar sağlayan bir yazılımdır.

Ancak maalesef, yukarıdaki kriterlerin çoğunun çevrimiçi uygulaması dikkate alınmamaktadır. Bu nedenle, ortalama verileri kullanmamak için, hesaplamaları kendi elleriyle yapmaya çalışacağız.

Standart Hesaplama Yöntemi

İhtiyacınız olan radyatörlerin kaç bölümünü hesaplarsınız? Hesaplamaları yapmak için birkaç ya da daha az etkili yol vardır.

Standart yolu düşünün:

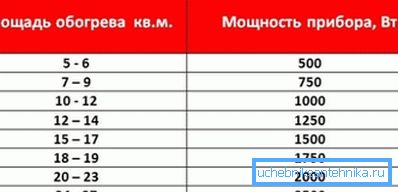

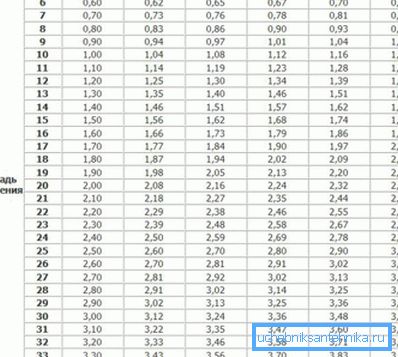

• SNiP'de verilen standartlara uygun olarak, 1 m ısıtmak için? Akü binaları 100 watt güç seviyesinde çalışmalıdır. Sadece bu durumda, rahat bir yaşam iklimine güvenebilirsiniz;
• Hesaplamalar için, radyatörlerin bölümlerini hesaplamak için aşağıdaki formül uygulanabilir: S * 100 / P. Burada P, her radyatör segmentinin gücüdür (parametre watt olarak ölçülür), S, odanın alanıdır (metrekare cinsinden ölçülür);

Önemli: Odadaki duvarların çoğu dışsal ise, o zaman hesaplarken, 1.2 faktörü olan artış faktörünü kullanırız. Böylece, sonuç segmentlerin sayısı 1.2 ile çarpılmalıdır ve sonuç en yakın tam sayıya yuvarlanacaktır.

• Isıtıcının kurulumu 3 metre veya daha fazla tavan yüksekliğine sahip bir odada yapılırsa, normal konveksiyon sağlamak için daha fazla ısı transferi gerekecektir. Bu nedenle, daha önce önerilen formülün önemi olmayacaktır;
• Bu durumda, aşağıdaki formülü uygulamak tavsiye edilir: S * H ​​* 40 / P. Bu formülde S, odanın alanıdır (metre kare cinsinden ölçülür), P her bir parçanın gücüdür (watt olarak ölçülür) ve H tavanın yüksekliğidir (metre cinsinden ölçülür).

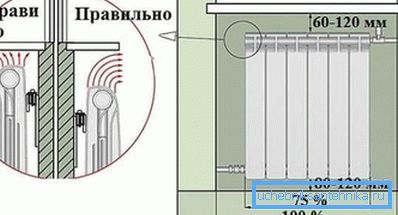

Önceden önerilen formülleri kullanan radyatör bölümlerinin sayısının doğru olarak hesaplanması için, batarya aşağıdaki gibi kurulmalıdır:

1. Isıtıcının tabanından zemine kadar, mesafe 8'den az olmamalı ve 12 cm'den fazla olmamalıdır;
2. Yükseltici ile ısıtıcı arasındaki mesafe en az 30 cm olmalıdır.

Yaklaşık hesaplama yöntemi

Basitleştirilmiş bir yöntem kullanarak radyatör bölümlerini nasıl hesaplayacağınızı düşünün. Seri bataryaların ortalama parametrelerine dayanarak, 2,5 m tavan yüksekliğine sahip bir odada, bir bölümün 1,8 metreden daha fazla olmayan bir alanı ısıtabileceği varsayılabilir.

Bu nedenle hesaplama talimatı aşağıdaki gibidir:

• Odanın uzunluğunu genişliğe göre çarpın ve alanı alın;
• Ardından, elde edilen sayıyı 1,8'e bölün ve odaya kaç bölüme ihtiyaç olduğunu öğrenin;
• Oda büyükse ve birkaç pencere açıklığı varsa, ortaya çıkan sayıyı açıklık sayısına bölün ve kaç adet radyatörün bulunduğunu ve odaya hangi boyutlarda yüklemeniz gerektiğini öğrenin.

Önemli: Isı transferinin derecesini etkileyebilecek pek çok faktör hesaba katılmadığı için hesaplamaların yapılmasının yaklaşık yöntemi yanlışlarla doludur. Bu nedenle, bu yöntem nadiren kullanılır. Yaklaşık bir hesaplamadan elde edilen sonuç, en yakın tam sayıya yuvarlanmalıdır.

Volumetrik hesaplama metodu

Bu yöntemi kullanarak, radyatör bölümlerinin hesaplamasını bağımsız olarak gerçekleştirebilirsiniz. Öncelikle odanın hacmini hesaplamanız gerekir. Bunu yapmak için alanı göz önünde bulundurun ve tavanın yüksekliğiyle çarpın.

İstatistiklere göre, orta ölçekli bir pilin (200 W'a kadar olan güç) bir segmenti 5 metreye kadar ısınabilir mi? Böylece, odanın hacmini göz önünde bulundurup 5'e böleriz. Sonuç olarak, ihtiyacımız olan radyatör bölümlerinin sayısını elde ederiz.

Satışa sunulan ısıtma cihazları sadece bir bölüm değil, aynı zamanda bir panel konstrüksiyonuna da sahip olabilir. Bu durumda radyatörün parametrelerini nasıl belirlersiniz?

Aslında, her şey çok zor değil:

• Yukarıdaki şemalardan birine göre radyatörün bölümlerinin hesaplanmasını gerçekleştirin;
• Ayrıca, elde edilen sayı bölümün genişliği ile çarpılır (ortalama 9-10 cm) ve ısıtıcının uzunluğunu alırız;
• Bundan sonra, panel bataryasını hesaplamalar sırasında elde edilen sonuçtan% 10 daha fazla seçiyoruz.

Isıtıcının uzunluğunu kısaltmak veya kısaltmak

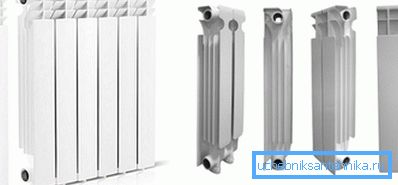

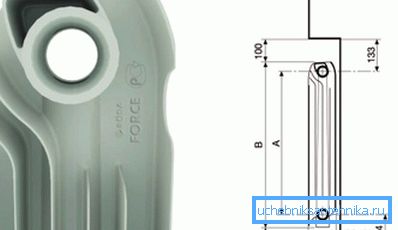

Tüm kesitsel pillerin tasarımı, imalatında kullanılan malzemelere bakılmaksızın benzerdir. Bölümlerin bir araya getirilmesi, özel metal nipeller kullanılarak gerçekleştirilir.

Nipeller, her iki tarafta dış dişler bulunan içi boş bir silindir şeklinde yapılmış bir bağlantı elemanıdır. Nipelin ortasında, uygun çapa sahip elastik polimer conta bulunur.

Dökme demir aküler için, dış çapı 30 mm olan bir meme ucu ve 25 mm çapında bimetal ve alüminyum için kullanılır. Meme ucunun iki katı, bitişik bölümlere vidalanır.

Aksi halde kısaltmak veya bataryayı uzatmak için özel bir tuş gereklidir. Nipelin içinde, kurulum işlemi sırasında anahtarların tutulduğu özel oluklar vardır.

Bimetal ve aluminyum için nipellerden 5 mm daha büyük olduğundan, anahtarlar çalışma parçasının farklı boyutlarına sahiptir. Yani, dökme demir için, anahtar daha büyüktür ve bimetal ve alüminyum için, çalışma parçasının daha küçük bir boyutuna sahip bir anahtar kullanılır.

Harici olarak, anahtar, bir ucunda, spline'ların nipel üzerindeki oluklara uyan bir haç şeklinde kaynaklandığı bir metal çubuktur. Anahtarın arka ucunda, baş, yaka için bir delik veya bir anahtar için çentikler ile kaynaklanır.

Önemli: Bugün ev yapımı anahtarlar satın alabilirsiniz, ancak araç fabrika üretimini kullanmak daha iyidir. Fabrika aletinde, çubuğun tüm uzunluğu boyunca riskler vardır, bunlar arasındaki mesafe, segmentin genişliğine karşılık gelir.

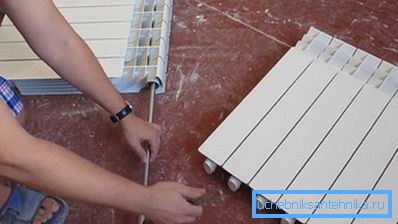

Radyatörlerin demontajı ve montajı için talimatlar aşağıdaki gibidir:

• Isıtıcıyı kısaltmayı planladığımız segmentler kadar kesmek için anahtarı, üst ve alt girişte sırayla çalışma ucuna takın;
• Bir anahtar ile olukları hissedin, nipeli saat yönünün tersine çevirin;
• Uzatma ters sırada gerçekleştirilir. Meme ucunu batarya girişlerine vidalayın ve contayı takın;
• Daha sonra, meme bölümlerine karşı yaslanıyoruz;
• Anahtarı takın ve nipeli, istiflenebilir bölüme vidalanacak şekilde çevirin. Meme ucunun doğru pozisyonu aldığı gerçeği, risk ve yakalıya yönelik artan çaba ile anlaşılabilir.

Sonuç

Artık gereken sayıda bölümü nasıl hesaplayacağınızı ve doğru boyuttaki bir pilin nasıl monte edileceğini biliyorsunuz. Bu makaledeki video izleyerek daha yararlı bilgiler bulunabilir.
