Radyatör braketi: duvar ve zemin montajı için montaj

Bu yazıda, bir ısıtıcı radyatörün braketlere nasıl asılacağı hakkında konuşacağız. Bu konu bir hayli ilgi çekicidir, çünkü bir evde ya da dairede yapılan revizyon genellikle ısıtma cihazlarının değiştirilmesi ile ilişkilidir.

Ancak, ısıtma ekipmanı için kurulum talimatlarının dikkate alınmasından önce, kurulum sırasında kullanılan parantezlerin ne olduğunu öğreneceğiz.

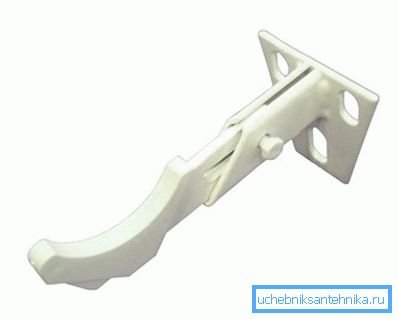

Uçuş ayarlayabilme kabiliyetine sahip tutucu

Bağlantı elemanları donanım seçimi için kriterler

Satışa sunulan radyatörler için çeşitli destekler vardır ve elbette bunların hepsini kurmak istediğiniz pil için uygun değildir. Özel bağlantı elemanları boyut, konfigürasyon, kurulum yöntemi ve maliyet açısından farklılık gösterir.

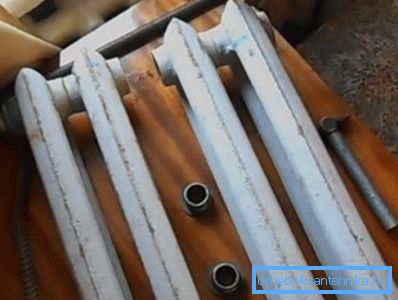

Radyatörü 2 bölümde kullanmak için kaç braket olduğundan emin değil misiniz? Üstte iki, diğeri altta.

Montaj donanımı seçimi aşağıdaki kriterlere uygun olarak gerçekleştirilir:

  • piller üretiminde kullanılan üretim malzemeleri;
  • yapısal özellikler: panel veya kesit tipi;
  • kurulum tipi: duvar veya zemin;
  • bölümlerin sayısı;
  • bölümler arasındaki boşluk genişliği;
  • Montaj işinin yapıldığı duvarın yoğunluğu ve bu yüzeyin dayanabileceği yük.
  • Ürün fiyatı

Duvara montaj için donanım

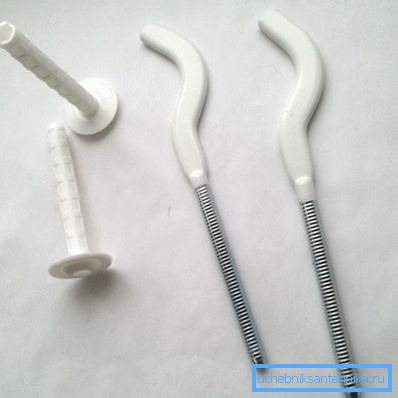

Radyatör için bugüne kadar en yaygın ankraj braketi

Duvar montaj yöntemi, yaygın olarak kullanıldığı ve geleneksel kabul edildiği gibi en popüler olanıdır.

Montaj kılavuzu basittir: Bağlantı elemanı, duvarların yüzeyinde bir şekilde veya başka bir şekilde monte edilir, daha sonra ısıtma ekipmanı üzerine asılır.

Önemli: Yüklemeyi planladığımız cihaz daha ağır, daha ağır ve daha güvenilir bir donanım olmalıdır, bu da ağırlık yüküne sahip olacaktır.

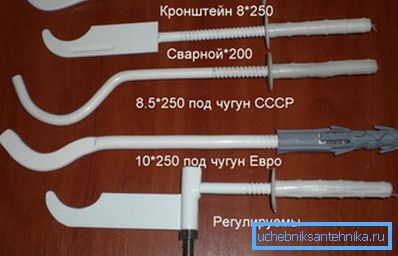

Fotoğrafta radyatör için ayarlanabilir bir braket dahil olmak üzere en popüler değişiklikler
  1. En güvenilir ve en büyük donanım, dökme demir bataryaları kurmak için kullanılır.
    • Radyatör için pim uzatılmış dirsek (30 cm'ye kadar uzunluk);
    • Dökme demir döküm tutucular;
    • Çelik şerit üzerine monte edilen tutucular;
    • Bataryanın arka duvarını duvardan çekip çıkarabileceğiniz veya ısıtıcının yatay konumunu düzleştirebileceğiniz ayarlanabilir çelik tutucular.
    1. Alüminyum ve bimetalik radyatörlerin montajı için aynı tutucular kullanılır. Bunun nedeni, her iki ısıtıcı kategorisinin düşük ağırlık, bölümler arasındaki aynı mesafe ve benzer bir konfigürasyon ile karakterize olmasıdır.

    Bu montaj türü arasında aşağıdakilere dikkat ediyoruz:

    • Radyatör için çelik köşebent veya güçlendirilmiş modifikasyonu;
    • dübel uzunluğu 120-170 mm olan çelik dirsek;
    • plastik astarlı standart duvar askıları.

    Önemli: Bazı ısıtıcı üreticileri kendi tasarımlarının köşebentlerini kullanırlar ve bu nedenle evrensel ürünler boyut ve konfigürasyonda uygun olmayabilir.

    Yüzey sertleştirme ve montaj çalışmaları

    Radyatör için ne kadar parantez gerektiğine ve ne olması gerektiğine karar verirken, duvar türüne dikkat edin.

    Montaj işi için en iyi duvar malzemesi, betonun eğik olarak süresiz olarak tutulduğu beton bir levhadır. En ağır duvar malzemesi, ağır aküler kurulması açısından, adobe bloklarının döşenmesidir.

    Tatminkar olmayan mukavemet özellikleri, kalın bir sıva tabakası olan eski tuğla duvarlarla ayırt edilir. Tipik bir örnek Khrushchev denir.

    Bu tür evlerde, montaj yüzeyinin önceden hazırlanmasına gerek kalmadan, sabitlemeler duvarı suyla dolu bir ısıtıcının ağırlığı altında geçici olarak terk edebilir. Kurulumun gerçekleştirileceği yüzey yaşlılıkta biriktiğinde veya nemden şişirildiğinde ek güçlendirme önlemleri gerekecektir.

    Hazırlık çalışmasının talimatı aşağıdaki gibidir:

    • Alçıyı pencere açıklığının altındaki tuğlalara indiriyoruz.
    • Sıva ızgarasını doldururuz. Orijinal alçı tabakası modern polimerik ızgaralar yerine 3 cm'den daha kalınsa, çelik ızgarayı uygun büyüklükteki çelik ağ ile sabitleyin.
    • 1 parça çimento ve üç parça kumdan alçı solüsyonu hazırlıyoruz. Karışımı iyice suyla karıştırın ve düzgün bir kıvama getirin.
    • Harcı ızgaraya atın ve çimento sıvasının 2-3 mm yüzeyinin orijinal sıva seviyesine ulaşmaması için hizalayın.
    • Tabakanın tamamen kurutulmasından sonra, duvarın geri kalanıyla aynı seviyede bir tesviye macunu uygularız.

    Takviye düzgün bir şekilde yapıldıysa, braketler uzun bir süre sıkıca tutulacaktır.

    Yüzey sertleştiğinde, kurulum işine devam edebilirsiniz.

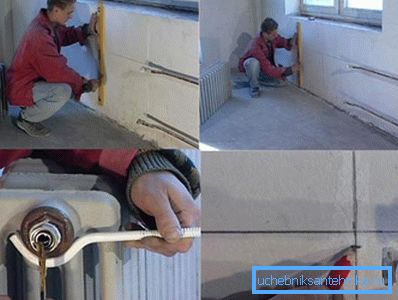

    Montaj braketlerinin ana aşamaları

    Talimat aşağıdaki gibidir:

    • Ölçüm yapıyoruz. Pencere pervazının alt kenarından 10 cm ölçüyoruz - bu radyatörün üst hattının yerini işaretleyecektir.

    Bataryanın üst kısmından üst taraftaki teknolojik açıklığın merkezine olan mesafeye eşit bir mesafe bu işaretten çıkarılır. Bu etiket üzerinde yatay bir çizgi çiziyoruz.

    Bataryayı uzunluk olarak ölçün. Pencere eşiğinin genişliğini ölçüyoruz ve ortayı işaretliyoruz.

    Bataryanın ortasından, desteğin takılacağı bölümler arasındaki mesafeyi dikkate alıyoruz. Önceden çizilen hat üzerinde bu mesafeyi ölçüyoruz. Bu, parantezlerin yerini işaretleyecektir.

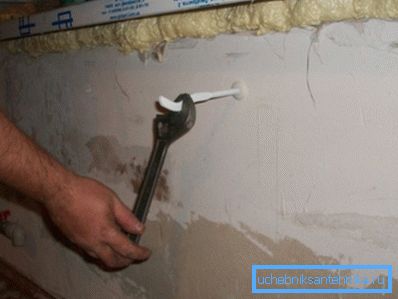

    Ayarlanabilir anahtarı ile vida radyatör pin braketi
    • Donanımı yükleyin. Plastik contalar için delme delikleri. Contaları deliklere ve vida tutuculara sürüyoruz.

    Tutucular vidalandıktan sonra, ısıtıcıyı monte etmeye başlayabilirsiniz.

    Zemin montajının nedenleri

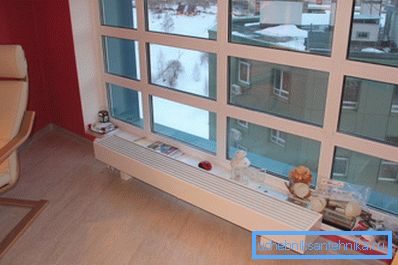

    Isıtma radyatörü ve tam duvarlı cam

    Daha önce de belirtildiği gibi, bir panel radyatör veya kesit karşılığı için duvar braketi, uzun bir süredir her yerde kullanılan geleneksel bir çözümdür. Ancak, duvar tipine ek olarak, yere ısıtıcılar monte etmek için bir yöntem vardır.

    Bir zemin kurulumuna ihtiyaç duyulması, bataryanın kendisinin veya bir bina nesnesinin cam özelliklerinin yapılandırılmasından kaynaklanabilir. Örneğin, bir evdeki veya modern bir apartmandaki pencereler tam duvarlıysa, kısa bir orta mesafeli bir pil takılıdır.

    Bu ısıtıcılar, konveksiyon için gerekli küçük bir boşluk ile zemine yerleştirilir. Sonuç olarak, odadaki hava ısınacak, camlar ise büyük bir radyatör tarafından engellenmeyecek.

    Zemin montajının bir başka nedeni de yetersiz duvar direncidir. Örneğin, duvar eskiyse ve güçlendirmek için herhangi bir olanak yoksa veya duvar alçıpandan yapılmışsa veya kaplanmışsa, batarya zemine konulmalıdır.

    Zemin montajı için donanım

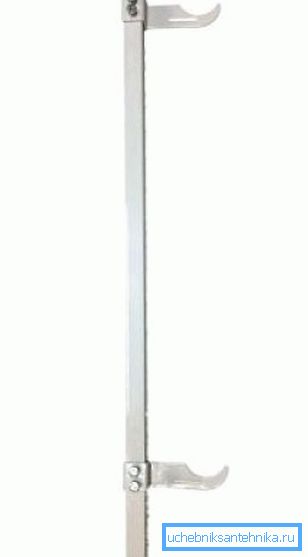

    Dökme demir tutucu

    Radyatörün zemin montajı sırasında kullanılabilecek çeşitli parantez modifikasyonları vardır.

    Ekleme yöntemine uygun olarak, bu cihazlar aşağıdaki türlere ayrılmıştır:

    • "Zincir" Birbirine bağlı çelik zincir bağlantılarından oluşan ana kilitleme elemanı ile.

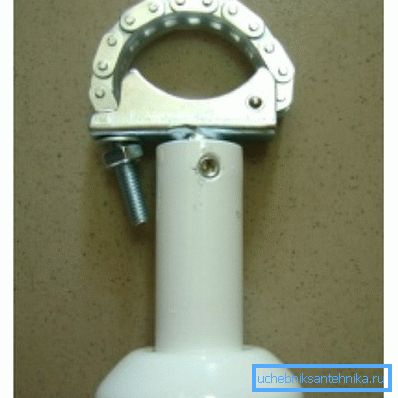

    Zincir tipi kavrama tutucu

    Bu tip bir zemin tutturucu, ısıtıcıyı esnek bir tutuş ile sabitler. Yani, sabitleme elemanı, bölümler arasındaki jumper üzerine atılır ve bu konumda cıvatalarla sabitlenir.

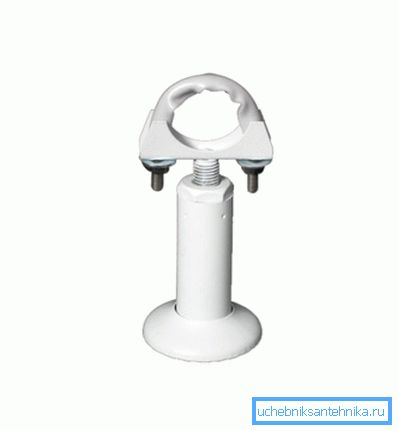

    U şekilli tutma yeri tutucusu
    • U şeklinde metal yay bir "zincir" ile aynı şekilde sabitlenir, bununla birlikte esnek bir kilitleme elemanı yerine, sabitlenmiş olan bir köprünün üzerine cıvatalanmış olan bir sabit bilezik takılır.
    • "Çatal" Radyatörün üzerine monte edildiği bir sapan biçiminde yapılmış dikey bir bağlantıdır.

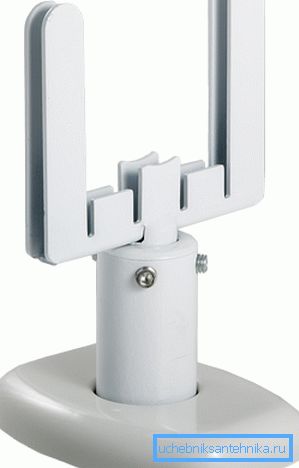

    Çatal tipi tutucu

    Isıtıcının "çatal" içerisine sabitlenmesi, kendi ağırlığı nedeniyle gerçekleştirilir.

    Kurulum talimatları aşağıdaki gibi brakete:

    • Bağlantı elemanlarının boyutlarına ve bölüm sayısına uygun olarak işaretleme alanı. Isıtıcı ne kadar büyük olursa, montaj için gereken bağlantı elemanı sayısı da o kadar büyük olur.
    • Markalama yapıldıktan sonra, dübel için delikler beton tabanında delinir. Zemin ahşap ise, tutucular doğrudan tahtalara vidalanmış uzun vidalarla monte edilir.
    • Tutucular yere vida ile sabitlenir.

    İpucu: Radyatör ağır zemin tutucuları ise duvar braketleri takılarak çoğaltılabilir.

    Sonuç

    Artık bir rakorun bir radyatörün ne için olduğunu ve bunun amaçlanan amaç için nasıl kullanıldığını bildiğini biliyorsunuz, ısıtma sisteminin bir ev veya apartman dairesinde kurulmasıyla başa çıkmak çok daha kolay olacaktır. Bu makaledeki videoyu izleyerek bulabileceğiniz daha yararlı bilgiler.
