Radyatör gücü. operasyon prensibi. isı transferini etkileyen

Bir ısıtma radyatörünün gücü, bir cihazın, çevreleyen havayı ne kadar verimli ısıtabileceğini belirleyen parametredir. Isıtma sisteminin yeniden inşasını planlamak, bu tür ürünlerin performansını hesaplama yöntemine hakim olmalıyız, çünkü ne fazlalık ne de güç eksikliği kabul edilemez.

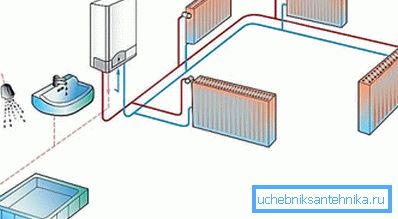

Evi ısıya kavuşturmak için, en uygun ısı dağılımına sahip ısıtıcıları seçmeniz gerekir.

Pil ısı dağılımı

Radyatörün çalışma prensibi

İşletim parametrelerinin hesaplanmasına geçmeden önce, ısıtma aküsünün nasıl çalıştığını ve etkinliğini değerlendirmek için hangi değeri hesaplamamız gerektiğini anlamamız gerekir.

Radyatör (ister su isterse bir yağ soğutucu ile elektrik olsun) oldukça basit bir prensibe göre çalışır:

  • Cihazın içinde, ısıtılmış soğutucu akışkanın dolaştığı rezervuarlar bulunur.. Sıcak madde yükselir, soğutulur - söner, çünkü sıvı sürekli hareket halindedir.

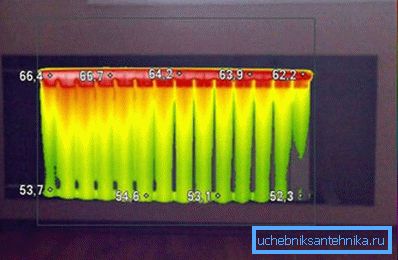

Cihazın içindeki soğutucu dağılımı

Dikkat edin! Elektrikli cihazlarda, radyatörün içinde, kazan veya fırındaki su cihazlarında ısıtma gerçekleşir, ancak bu durumda farklar önemsiz olacaktır.

  • Hareket ederken, soğutma sıvısı tankların duvarlarıyla temas halindedir ve onlara bazı ısılarını verir.. Bu durumda, temas süresi ve sıcaklık farkı arttıkça, sıvı ne kadar fazla ısı verir.
  • İç kısımdan ısıtılan duvarlar, sırayla termal enerjiyi çevreye aktarır., havayı ısıtmak.
  • Isı transferinin verimliliğini arttırmak için radyatörler kanatlar şeklinde yapılır., Hava ile temas halinde yüzey alanını arttırmak. Bazen ek metal plakalar yüzeye sabitlenir - ayrıca ısı transferini hızlandırırlar.

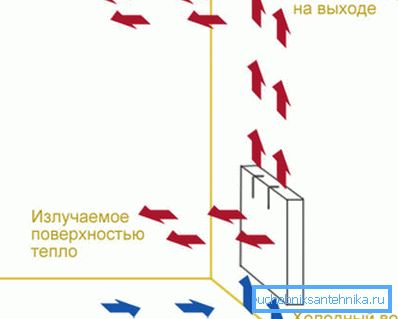

Odada ısı akışının konveksiyonu

Dikkat edin! Isı değişim kaburgalarının varlığı konveksiyonu uyarır - sıcak hava tabakları arasında hareket eder. Böylece, iki ısıtma prensibi birleştirilmiştir: radyatör ve konvektör.

Güç radyatörleri - çelik, dökme demir, alüminyum, bimetalik, vb. - Zamana göre çevreye ne kadar ısı verebileceği belirlenir. Pillerin pasaportunda, bu parametre çoğunlukla reçete edilir.

Optimal ısı transfer cihazının seçimi çok önemlidir:

  • Merkezi ısıtma sistemlerinde, aşırı ısı transferi odanın aşırı ısınmasına yol açar. Sonuç olarak, ek havalandırma ya da termik vanaların kurulum maliyetini üstlenmeliyiz - mikroklimanın kendisi ciddi şekilde kötüleşiyor.
  • Yüklü cihazların performansı yeterli değilse, o zaman yeteneklerinin sınırında çalışmak zorunda kalacaklardır. Bir yandan, bu ürünün ömrünü önemli ölçüde azaltır ve diğer yandan sıcak su kazanı tüm çabalarına rağmen, odadaki sıcaklık önemli ölçüde azaldığında periyodik bir “alttan” ortaya çıkar.
Odada güç olmadığında, sistem maksimumda olsa bile soğuk olacaktır
  • Ek olarak, ağır bir yük ile, cihaz hassas bir şekilde başarısız olabilir. Bu özellikle elektrikli modeller için geçerlidir, çünkü yağ radyatörünün gücü yaklaşık% 20-25'lik bir marj ile seçilmelidir.

Isı transferini etkileyen faktörler

Üreticilerin ve uzmanların bilgilerini analiz edersek, örneğin, ısıtma için alüminyum radyatörlerin gücünün eski tipteki dökme demir modellerinden önemli ölçüde daha yüksek olduğunu görebiliriz.

Bu tasarım ve malzeme farklılıklarından kaynaklanmaktadır:

  • İlk olarak, bataryanın iç hacmi ne kadar büyük olursa, o kadar çok soğutucu madde buna girer ve daha fazla enerji verir. Bu nedenle, büyük bir cihazın kompakt olandan daha verimli bir şekilde ısınması oldukça mantıklıdır (diğer şeyler de elbette eşittir). Fiyat da değişecek ve sadece bataryayı üretmek için kullanılan malzemenin maliyetindeki farklılıktan dolayı değil.

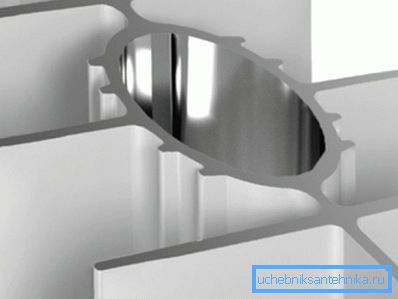

Alüminyum radyatörün iç boşluğu
  • İkincisi, performans, gelen soğutucunun sıcaklığına bağlıdır: daha sıcak su, daha fazla ısı çıkarabilecektir.
  • Üçüncü olarak, malzeme ne kadar iyi ısı yaparsa, ısı transferi o kadar yüksek olur. Bu gösterge açısından en az etkili olan, dökme demirden mamul ürünlerdir ve bakır, alüminyum ve bimetalik modeller önde gelen pozisyonlar için rekabet etmektedir.

Dikkat edin! Ortalama olarak, alüminyum radyatörün bir bölümünün gücü bimetalik (alüminyum + çelik veya alüminyum + bakır) yapılardan daha yüksektir. Bununla birlikte, pratikte, üretim teknolojisinin nüansları da önemlidir, bu yüzden bu bağımlılık değişmez değildir.

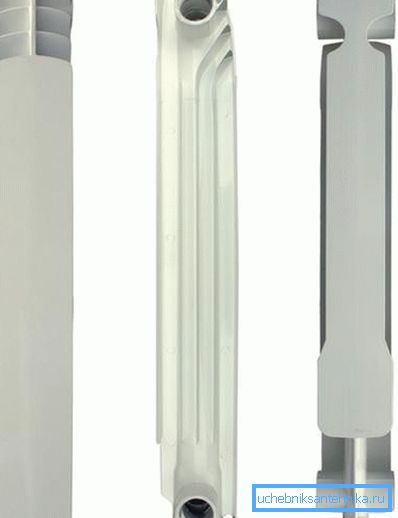

Ayrı bir bölümün fotoğrafları

Karşılaştırma için, aşağıda çeşitli tiplerde bir güç radyatörü tablosu bulunmaktadır. Bazı model akümülatörlerin ısıl verimi ile ilgili daha ayrıntılı bilgi, makalede verilen şemalarda bulunabilir.

Radyatör tipi Bir bölümün ısı çıkışı, W Bir bölümdeki ısı taşıyıcı hacmi, l
Alüminyum, merkez mesafesi 500 mm 183 0.27
Alüminyum, merkez mesafe 350 mm 139 0.19
Bimetalik, merkez mesafesi 500 mm 204 0.2
Bimetalik, merkez mesafe 350 mm 136 0.18
Dökme demir, merkez mesafesi 500 mm 160 1.45
Pik demir, 300 mm aralık 110 1.1

Panel yapısına sahip çelik ısıtma radyatörlerinin gücünün tüm ürün bazında belirtildiği, kesitsel yapılar için ise talimatın genellikle iki değer içerdiği belirtilmelidir: bölüm ısı çıkışı ve tüm radyatör için aynı parametre.

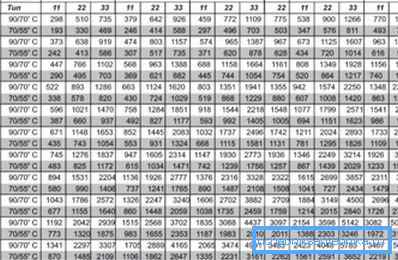

Çelik radyatörlerin gücü tablosu: rakamlar, Kermi 11, 22 ve 33 tipi ürünlerin ürünleri içindir.

Güç tüketiminin hesaplanması

Hesaplama yöntemleri

Pilleri güç için seçmek için, öncelikle odanın ne kadar tükettiğini hesaplamamız gerekir.

Bu çeşitli şekillerde yapılabilir, bu yüzden burada en etkili olanları açıklıyoruz:

  • Öncelikle odanın hacmini, alanını yüksekliğe göre çarparak hesaplamalıyız.
  • Daha sonra hacmi standart watt katsayısı 41 watt ile çarparak ısı ihtiyacını belirleriz.

Dikkat edin! Bu değer Rusya Federasyonu'nun Avrupa kısmı için geçerlidir. İklimin çok farklı olması nedeniyle güney ve kuzey bölgelerin kendi standartları vardır.

  • Ortaya çıkan değer, ısı kaybını telafi etmek için ayarlanmalıdır. Bunu yapmak için, pencere başına 100 watt ve ön kapağa yaklaşık 200 watt ekleyin.
  • Isı kayıplarını telafi etmek için başka bir yaklaşım vardır: örneğin, bir pencere ve bir dış duvar ile, ısı tüketimini% 20, iki pencereyi ve iki harici duvarı -% 30 oranında, radyatörler için ekranları kullanırken -% 25 oranında artırıyoruz.

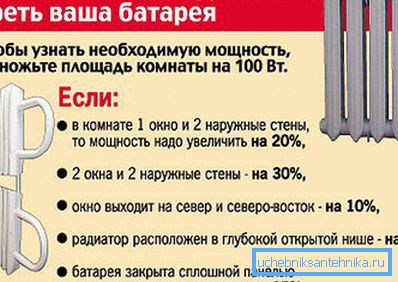

Isı kaybında değişiklikler

Ardından, gerekli sayıda ısıtıcıyı hesaplamak için sonuçtaki rakamı kullanın. Bunu yapmak için, ısıtma radyatörünün bir bölümünün gücüyle bölün ve sonucu tam sayıyla tamamlayın.

Basit bir örnek üzerinde bölümlerin sayısının hesaplanması

Öyleyse, pratikte nasıl hesaplamayı kendiniz yapabileceğinizi anlamaya çalışalım.

Temel veri şu şekildedir:

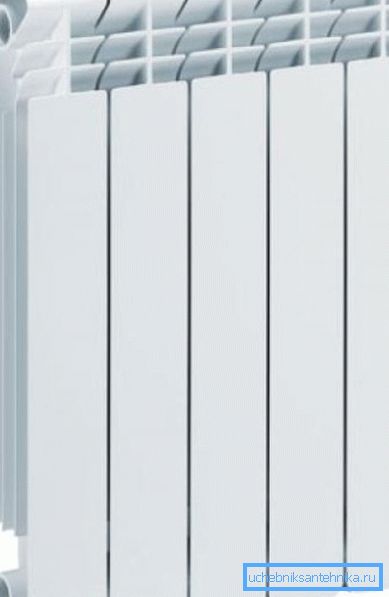

500 mm merkez mesafe ile alüminyum ürün
  • Odanın alanı 16 m2'dir.
  • Tavan yüksekliği - 3,5 m.
  • Bir pencere, bir dış duvar.
  • 500 mm'lik bir eksenel mesafe olan (alüminyum radyatör bölümünün gücü 139 W olan) kesitli aküler kurulması planlanmaktadır.
  • Ekranlar yüklenmeyecek.

Hesaplama yöntemi şöyledir:

  • Hacmi belirleyin: 16 x 3,5 = 56m3.
  • Isı ihtiyacını hesaplayın: 56 x 41 = 2296 watt.
  • Pencerelerin ve dış duvarların varlığına bir değişiklik getiriyoruz: 2296 + 2296х0.2 = 2755.2 watt.
  • Bölümlerin sayısını hesaplıyoruz: 2755.2 / 139 = 19.8.

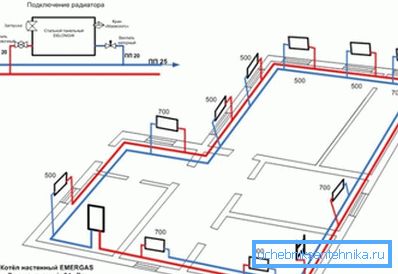

Oda ne kadar büyük olursa, ısıtma noktaları da o kadar fazla olmalıdır.

Buna göre, alüminyum radyatörün en az 20 bölümünü monte etmemiz gerekiyor. İdeal olarak, daha homojen ısıtma için iki duvara 10 kaburga satın almanız gerekir. Bu durumda, ısıtma sisteminin gücü bu odada optimum mikro iklimi korumak için yeterli olacaktır.

Sonuç

Odanın alanını tanımak ve 1 m2'ye kadar radyatör kapasitesini hesaplamak, evde rahat bir sıcaklık sağlamak için gerekli olan ısıtma cihazlarını alabileceğiz. Tabii ki, pilleri daima bir performans marjı ile yükleyebilir, işlerini manuel veya otomatik olarak ayarlayabilir, ancak yine de burada hesaplama yapmadan yapamazsınız. Bu makaledeki videoyu görüntüleyerek pillerin ısı transferini belirleme yöntemi hakkında daha fazla bilgi edinebilirsiniz.
