Radyatör gücünün alan, hacim ve ısınma derecesine göre

Bilinen parametrelere sahip bir oda için ısıtma radyatörü gücünü nasıl hesaplarsınız? Isıtıcının gücü her zaman üretici tarafından beyan edilmiş midir? Herhangi bir faktör, cihazların verimliliğini etkileyebilir mi? Hadi anlamayalım.

En uygun pil gücü seçimi, ısıtma maliyetlerini azaltacaktır.

Isı talebi

Dairede radyatörlerin gücünün hesaplanması gerçekleştirilebilir:

  • Tavan yüksekliği (2.5 - 2.7 m) olan apartman binaları için standart olan odalarda - ısıtmak istediğimiz odanın alanı üzerinde;
  • Daha yüksek tavan yüksekliği ile - ısıtılmış hacimde.

Ek olarak: sonucun maksimum doğruluğunu sağlamak için bir dizi ek faktör dikkate alınmalıdır. Bunlar arasında pencere sayısı, cam yapı, evin dairenin yeri (binanın ortasında veya çevresi), duvarların kalınlığı ve iklim bölgesi yer almaktadır.

Alan hesaplama

Alan için en basit hesaplama şeması şu şekildedir:

  1. Projede 1 m2 alanda 0.1 kilowatt termal güç atılmıştır;

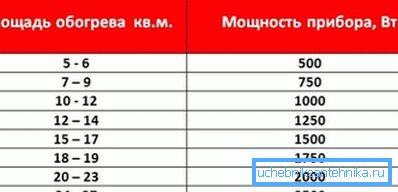

Isıtma ekipmanı üreticilerinin web sitelerinde, böyle bir algoritma kullanarak bir ısıtma radyatörünün kapasitesini hesaplamak için bir hesap makinesi bulabilirsiniz.
  1. Soğuk veya sıcak iklim bölgelerinde bir düzeltme faktörü kullanılır. Bina zarfındaki ısı kaybı, caddeyle arasındaki sıcaklık farkına doğrusal olarak bağlıdır.

İşte en soğuk ayın ortalama sıcaklığının farklı değerleri için katsayı değerleri:

Ortalama Ocak Sıcaklığı, С faktör
0 ve üstü 0.8
-15 1.2
-30 1.6
-40 2

Yani, Yakutsk'taki 70 m2'lik bir daire için (ortalama ocak sıcaklığı -38.6 ° C), 70 * 100 * 2 = 14000 watt ısıya ihtiyacınız olacak.

Yakutsk'ta kış.

Şema basittir, ancak listelenen ek faktörlerin bir sayısını tamamen yok sayar. Termal gücü hacim olarak hesaplamak için algoritmada dikkate alınırlar.

Hacimce hesaplama

Radyatörün gücü, dairenin bilinen bir hacmi ile nasıl hesaplanır?

  • Hacimce metreküp başına 40 watt termal güç alınır;
  • Caddeyi çevreleyen odalar için 1.2 kat, aşırı katlar için 1.3;
  • Her pencereye 100 watt eklenir;
  • Yukarıdaki tabloda verilen bölgesel katsayılar kullanılmıştır.

Önceki yerleşim görevinin verilerini belirtin: 70 m2'lik bir daire, 3.2 metre tavan yüksekliğine ve 4 pencereye sahiptir; Birinci kattaki binanın merkezinde yer almaktadır.

  1. Dairenin hacmi 70 * 3.2 = 224 m3. Taban ısı çıkışı 224 * 40 = 8960 watt.
  2. Birinci kat bizi 1.3: 8960 * 1.3 = 11648 wattlık bir faktörü kullanmaya zorlayacaktır.
  3. Pencereler zaten ısıya ihtiyaç duyulan ihtiyacı artıracaktır: 11648+ (5 * 100) = 12148 watt.
  4. Son olarak, Ocak ayındaki canlandırıcı 60 derecelik don kendi ayarlarını da yapacak: 12148 * 2 = 24296. İlk hesaplama yöntemindeki farkın oldukça etkileyici olduğunu görmek kolaydır.

Hacim ve ısınma derecesi ile hesaplama

Bir önceki şema her şeyden çok iyidir: sadece mevcut SNiP'ye karşılık gelen binanın dış duvarlarının standart yalıtımı için geçerlidir. Ya daha iyi veya daha kötü ise?

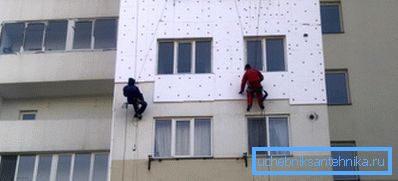

Apartman binaları giderek yalıtımlı cephelere sahiptir.

Bu durumda, hesaplama komutu Q = V * Dt * k / 860 formülünü kullanmaya indirgenir.

İçinde:

  • V - odanın küp hacmi;
  • Dt apartmanda ve sokakta termometre okumaları arasındaki farktır;

Not: En soğuk beş günlük haftanın ortalama sıcaklığı sokak sıcaklığı olarak alınır.

  • k - binanın yalıtım derecesine bağlı olarak bir sonraki faktör.
Yalıtım açıklaması K
Köpük veya mineral yün vatka, enerji tasarruflu çift camlı pencereler 0.6-0.9
50 mm kalınlığında, tek odalı çift camlı pencerelerden tuğla veya taş duvarlar 1-1,9
İnce duvarlı duvar (tuğla), tek cam 2-2,9
Yalıtım eksikliği (endüstriyel binalar) 3-4

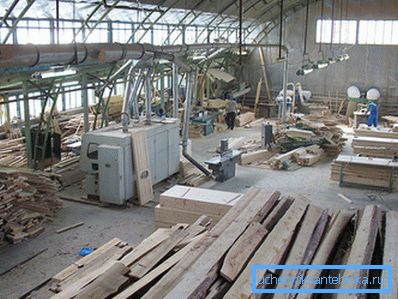

Endüstriyel koşullarda, yalıtım nadiren ciddi bir şekilde düşünülür.

Yakutsk'taki dairemiz için ısı ihtiyacını hesaplamak için kendi elleriyle bir kez daha yapalım:

  • Ortalama asgari Ocak -41.5 С;
  • Evin dışında yalıtımlı ve üçlü camlı pencereler (k = 0.8) ile donatılmıştır. Yakutistan'daki tüm yeni evler bu tanıma karşılık geliyor.

Daha önce hesapladığımız dairenin hacmi, 224 m3'e eşittir. +22 C oda sıcaklığında Dt değeri 22 - (-41.5) = 63.5 C olacaktır.

Formülümüze göre, Q = 224 * 63.5 * 0.8 / 860 = 13.2 kW.

Enstrüman gücü

Çelik radyatör ısıtma veya alüminyum kesitli bataryanın gücü nasıl hesaplanır?

  • Konvektörler, panel radyatörler ve karmaşık şekildeki diğer entegre ürünler için sadece üreticinin belgelerine güvenebilirsiniz. Cihazların özellikleri daima en azından resmi web sitesinde mevcuttur.

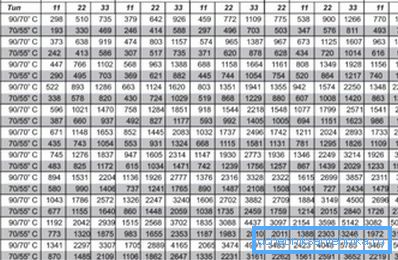

Doğrusal boyutlarına bağlı olarak, çelik radyatörlerin Kermi ısıtma gücünü hesaplama tablosu.
  • Seksiyonel cihazlar için, aynı verilere ek olarak, aşağıdaki değerlere odaklanabilirsiniz:
Radyatör malzemesi Isı akışı, W / bölüm
Dökme demir 160
Bimetal (çelik + alüminyum) 180
alüminyum 200

Çelik boruların (yatay kayıtlar) çelik ısıtma radyatörlerinin gücünün hesaplanması, aşağıdaki algoritmaya göre gerçekleştirilebilir:

  1. İlk bölümün (alt boru) watt cinsinden ısı çıkışı D * L * Dt * 36.5 dir, burada D kesitin dış çapıdır, L uzunluğudır ve Dt cihaz yüzeyi ile odanın havası arasındaki sıcaklıkların deltasıdır.

Dikkat: tüm değerler SI birimlerine girilir; özellikle çap, metreye dönüştürülür.

  1. Sonraki bölümlerin ısı çıkışı, sıcak bir yukarı doğru hava akışında olduklarından, 0,9'luk bir faktörle hesaplanır.

Böylece, 108 mm kesit çapına sahip dört bölümlü bir cihaz ve +20 kapalı alan ve +80 kayıt yüzeyinde 4 metre uzunlukta, ısı transferi 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20) olacaktır. ) * 36.5 * 0.9 * 3 = 946 + 2554 = 3500 (yuvarlak) watt.

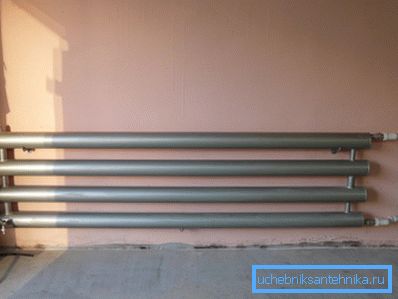

Fotoğrafta dört bölümlü bir ısıtma yazmacı var.

Meraklı: aynı genel boyutlarda çelik kasa, alüminyum veya bimetalik radyatörden çok daha az ısı veriyor. Her şeyden önce, bu cihazlarda düşük fiyat caziptir: ucuz VGP boruları, üretimi için malzeme olarak kullanılır.

Sınırlayıcı faktörler

Bazı durumlarda, ısıtma cihazlarının gerçek gücü isim plakasından belirgin şekilde daha azdır.

Verimlilikte bir azalmaya neden olan nedir?

  • Hava ile sıcaklık farkının azaltılması. Üreticiler, Dt = 70 C için cihazların özelliklerini gösterir; Soğutucuyu soğuturken veya odadaki havayı ısıtırken, etkili güç azalacaktır.
  • Bağlantı şemasını seçerken hata. Küçük (10 bölüme kadar) bir cihaz uzunluğu ile, bir yan bağlantının tercih edilmesi tercih edilir; daha fazla bölümle - diyagonal veya alttan üste.
  • Konveksiyon sınırlama. Çeşitli ekranlar, nişler ve kanallar ısı transferini% 15 - 30 oranında azaltabilir.

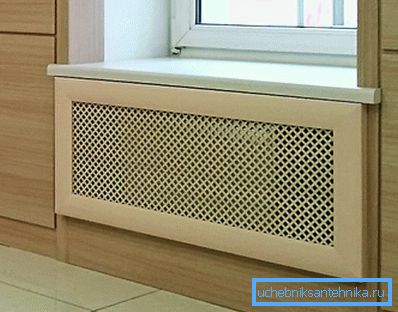

Dekoratif ekranlar, sıcak havanın doğal taşınmasını önler.

Sonuç

Yukarıdaki hesaplama şemalarının, okuyucunun kendi dairesi için etkili ısıtma tasarlamasına yardımcı olacağını umuyoruz. Bu makaledeki videoda ek tematik bilgiler bulunabilir. İyi şanslar!
