Radyatör için termostat: kullanım amacı, tipleri, montaj

Radyatörler için kullanılan termostat ne zaman ve ne kadardır? Bu cihazın hangi tasarımları modern piyasayı sunuyor? Termostatı doğru şekilde nasıl kurabilirim? Bizim materyalimizde bunlara ve diğer bazı sorulara cevap bulmaya çalışacağız.

Nedir o

Bir termostat, herhangi bir ortamın sabit sıcaklığını korumak için kullanılan bir cihazdır.

Isıtma konusunda iki cihaz sınıfı vardır:

• Astar cihazlarının geçirgenliğini ayarlamak için amaçlanan, su ısıtma sistemlerinde kullanılır;
• Ortam sıcaklığına bağlı olarak elektrikli ısıtma elemanlarını açıp kapatmak için tasarlanan termostatlar, konvektörler, yağ radyatörleri, kablo ve film yerden ısıtma gibi çeşitli tiplerde elektrikli ısıtıcılar ile tahminen kullanılır.

Not: Aynı sınıftaki cihazların çalışması, farklı fiziksel prensiplere dayanabilir. Daha ayrıntılı olarak, makalenin ilgili bölümünde tanışacağız.

Neden ihtiyacın var

Termostatların ısıtma sistemlerinde kullanım amacı, aslında sadece iki:

1. Tam otomatik modda, sahibinin müdahalesi olmadan, konforlu bir hava sıcaklığını koruyun.
2. Enerji tasarrufu (elektrik ve termal).

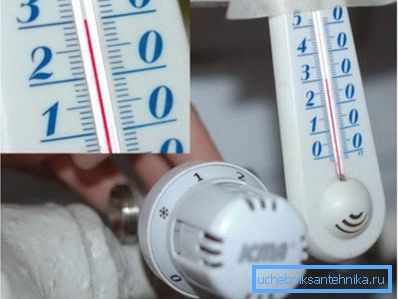

Hava koşulları bozulduğunda (sokak sıcaklığı düştüğünde, rüzgar artar), bina zarflarındaki ısı geçişi artar; Odadaki hava soğuduğunda, termostat ısıtıcıların ısı çıkışını arttırır. Odanın aşırı ısınmasıyla aşırı havalandırmaya gerek yoktur: termostatın kendisi gerekli seviyeye ısı transferini azaltacaktır.

Sınıflandırma ve cihaz

Şimdi farklı tipte termostatik cihazlarla tanışmaya başlayacağız.

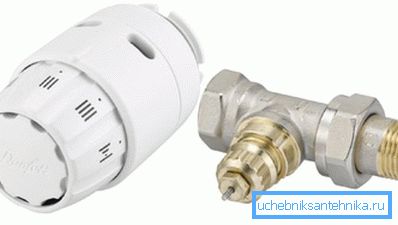

Termostatik vana

Su ısıtma sistemlerinde farklı tiplerde termal kafalarla birlikte kullanılır. Valf işlemi, soğutucu akışkanının ısıtıcıdan akışını sınırlandıracak şekilde azaltılır.

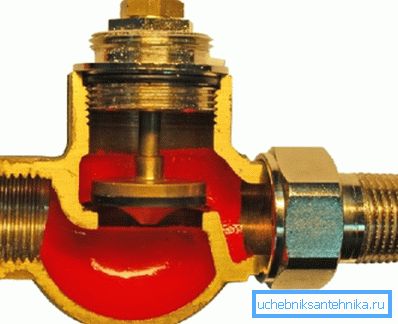

Yapısal olarak, bir tıkaça çok benzer, bu da vidalı valfın bir modifikasyonudur:

• Çubuk valfi düz veya konik olarak çalıştırır;
• Valf seleye indirilir ve içindeki delikten su akışını tamamen veya kısmen bloke eder.

Bir vidalı valf gibi, bir termostatik valf, ortamın sadece bir yönde vücudun içinden geçmesini içerir: Soğutucu, yalnızca sele ve aşağıdan aşağı doğru akmalıdır. Soğutucunun hareket yönü daima vücuttaki bir okla gösterilir.

Regülatör vanaların bu elemanının gaz kelebeğinden farkı, çubuğunun bir kelebek vida ile değil bir harici regülatörle (termostatik kafa) sürülmesidir.

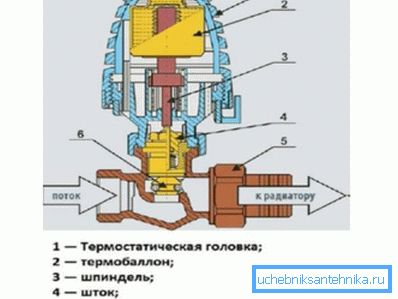

Körüklü Termal Kafa

Modern pazarın sunduğu termal kafaların mutlak çoğunluğu bu türe aittir. Onların haysiyet yaklaşık 400 ruble başlayan, oldukça uygun bir fiyattır. Termostatik körük kafası uçucu değildir; işlevselliği, herhangi bir döngüsel dalgalanma olmaksızın ortamın ayarlanan sıcaklığını korurken, valfın açıklığının sürekli olarak ayarlanmasıyla sınırlanır.

Çalışma prensibi, bazı sıvı ve gazlı ortamların önemli bir sıcaklık genişlemesine dayanmaktadır: körüklerin (cihaz kasasındaki oluklu boru) içeriği, ısıtıldığında genleşir ve valf gövdesine bastırır.

Körüklerin soğuması ve azaltılması sırasında, geri dönüş yayı devreye girer. Sıcaklık, sapı körüklere göre yer değiştiren normal bir iplik tarafından ayarlanır.

Not: Bu tip kafalar, termal sensörde genişleyen çalışma ortamının körük boşluğuna girdiği bir kılcal boru üzerinde harici bir termal sensör ile donatılabilir.

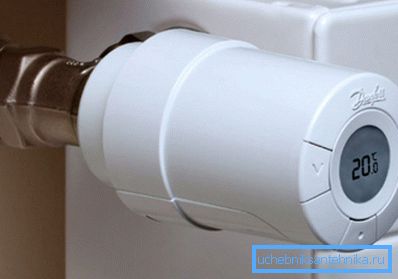

Elektronik termal kafa

Elektronik radyatör termostatları çok daha karmaşıktır:

• Termokupl, harici sıcaklığın kaydedilmesinden sorumludur - seri olarak bağlanmış iki farklı iletkenden oluşan bir termal sensör. Aralarındaki kontaklar farklı sıcaklıklara ısıtıldığında, devredeki sabit bir zayıf akım ortaya çıkar; sıcaklık farkı ne kadar büyükse, değeri o kadar büyüktür.

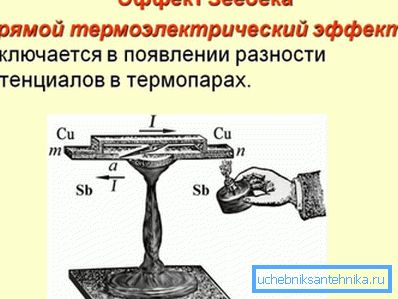

Meraklı: elektronik termal kafaların yeni yüksek teknoloji çözümleri olarak konumlandırılmasına rağmen, neredeyse iki asır önce, çalışma prensibinin altında yatan termoelektrik etki (Seebeck etkisi) keşfedildi.

• Termostatik vana, düşük güçlü bir servo motor tarafından tahrik edilir. Şanzıman sayesinde, tüketilen akım 100 mA ile sınırlıdır, bu da normal kompakt galvanik hücrelerin (düz veya penlight piller) pil olarak kullanılmasını mümkün kılar.

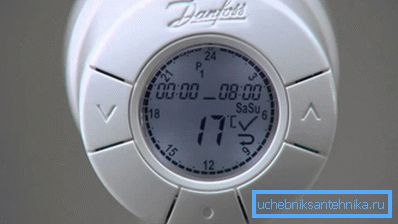

• Termokupl veri işleme bir mikro denetleyici tarafından gerçekleştirilir. Günlük ve (bazen) haftalık sıcaklık döngüsünün programlanmasına izin verir: örneğin, geceleri ısı ihtiyacı minimum olduğunda, odadaki sıcaklık 2 ila 3 derece azaltılabilir.

Körükler ve elektronik termal kafalar için fiyatlar nasıl karşılaştırılır? Danfoss ürünleri için fiyat listesinden bir alıntı:

Elektrik ekipman termostatları

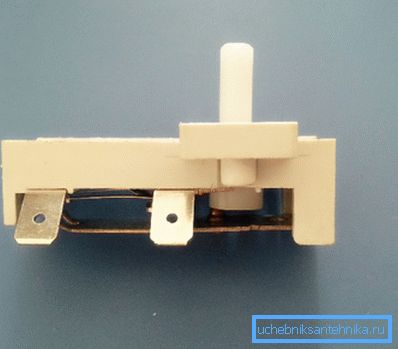

Isı yalıtımlı zemin, elektrikli konvektör veya termostatlı bir yağ radyatörü, sabit güçte çalışır; ısı tüketimi, cihazın periyodik olarak kapanmasıyla sınırlıdır. Termostatın rolü bimetalik levhaya hizmet eder - iki farklı metalin farklı bir termal genleşme katsayısına sahip esnek bir teması.

Belirli bir sıcaklığa ulaşıldığında, bimetalik plaka deforme olur, teması açar ve güç kaynağını ısıtma elemanlarına keser. Soğudukça, orijinal iletişim formu geri yüklenir, daha sonra güç kaynağı devam eder. Bimetalik plaka ve terminal arasındaki mesafeyi ayarlayarak, termostatın sıcaklığını ayarlayabilirsiniz.

Tasarımın sadeliği cihazın çok ucuz olmasını sağlar, fakat aynı zamanda termostatla maksimum akım üzerinde kısıtlamalar getirir: ev aletleri için, 220 volt voltajda yaklaşık 3.5 KW'lık bir elektrik gücüne karşılık gelen 16 amperdir.

Not: termokupl, cihaz veya uzaktan kumanda içine yerleştirilebilir. Bu nedenle, elektrikli yerden ısıtma genellikle tabla ya da kaplama kaplamasının altında yer alan uzak sensör kullanılır.

montaj

Termostatları kendi ellerinizle ısıtmaya kurarken hangi kurallara uyulmalıdır?

Cihaz cihazlarındaki farklılığa rağmen, talimat evrenseldir:

• Termostatik kafa veya sıcaklık sensörü, radyatörden gelen yukarı doğru hava akımının veya bunun bağlantılarının dışında bulunmalıdır.. Bir kural olarak, bu başın yatay montajı ile elde edilir; uzaktan sensör odaya herhangi bir yere yerleştirilebilir.

• Cihazı parlak aydınlatılmış alanın dışına yerleştirmek tavsiye edilir.. Doğrudan güneş ışığı, kalibrasyonun doğruluğunu etkileyerek, kılıfı ve sıcaklık sensörünü ısıtır.

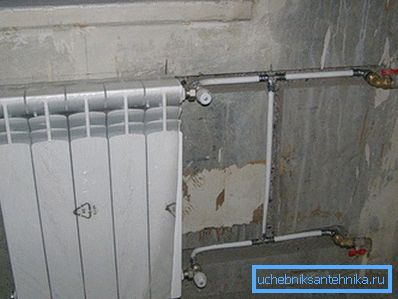

• Termostatik vanalar, herhangi bir kısma tertibatı gibi, radyatöre giden bağlantılar arasında bir bypass varlığını varsayarlar.. Isıtıcılar seri bağlandığında, tüm devre kısılacaktır.

Sonuç

Modern pazar tekliflerini minyatür incelememizin okuyucuya ilginç ve faydalı görünmesini umuyoruz. Her zamanki gibi ek materyaller, bu makalede bir video sunacak. İyi şanslar!
