Radyatör kapağı i̇şin prensipleri. kurulum şeması

Trafik sıkışıklıkları, “küçük makara, evet yollar” olduğu söylenen inşaatın bağımsız unsurlarıdır. Bu basit sınırlayıcılar, pilin sızdırmaz hale getirilmesinden, birkaç radyatörün birleştirilmesine ve kontrol vanalarının monte edilmesine kadar birçok işlevi yerine getirmenize izin verir. Bu malzemenin amacı, radyatör kapağının nasıl çalıştığını ve nasıl kurulacağını anlamaktır.

Küçük boyut büyük bir şeydir.

Hadi başlayalım

Pil fişleri

Farklı pillerin kendi sınırlayıcıları, kurulumları için kuralları vardır.

Artık piyasadaki tüm yeni ürünler, iki tip fiş içeren hazır kurulum kitleri ile donatılmıştır:

  • Sağır - girişi tamamen engelleyen veya radyatörden çıkan ürünler.
  • Geçit - Düzenleyici vinçler, Mayevsky vinçleri, bağlantı borularının bağlantısı için daha küçük çaplı delikler vardır.

Referans için! Hazır setlerde bir kör tapa, iki kontrol noktası veya iki Amerikalı, bir Mayevsky vinci veya eşdeğeri olan bir kontrol noktası vardır. Pili duvarlara sabitlemek için braketler (iki veya üç) bazı setlere yerleştirilir.

Eski dökme demir radyatörlerin sahipleri de, ısıtma sistemleri için, iki fişin açıklıklarına sahip olan kapaklar için unutulmamıştır:

  • Yarım inç - çapı 20 cm olan bir boru için;
  • Bir inçin dörtte üçü - çapı 25 cm olan bir boru için.

Anlamak için çalışma prensipleri

Radyatör kapağının çalışma prensibi basittir, ayarlanmış ve unutulmuştur, başka bir prensibi bilmek çok daha önemlidir - tapaların dişli bağlantılara yerleştirilme prensibi.

Bilgileriniz için! Radyatörlerin ısınması için kullanılan tapalar, yanlış şekilde radyatörden gelen ısı transferini azaltmakla kalmaz, aynı zamanda bataryadaki ısı sirkülasyonunu da tamamen durdurabilir.

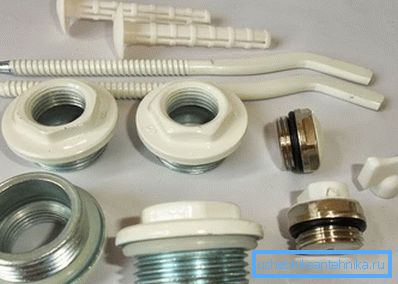

Her şeyi doğru bir şekilde düzenlemek önemlidir.
  • Bu nedenle, fişleri ürüne yerleştirirken, pili tamamen değiştirirseniz, benzerlik ilkesine uygun olmalısınız. Fişlerin takılması, önceki durumdakiyle aynıdır;
  • Eski radyatörleri bırakarak, boru tedarik şemasını değiştirirseniz, sadece fişleri yeniden düzenlemek değil, aynı zamanda bunları değiştirmek daha iyidir.

Yaklaşık bağlantı şeması: temel klasik

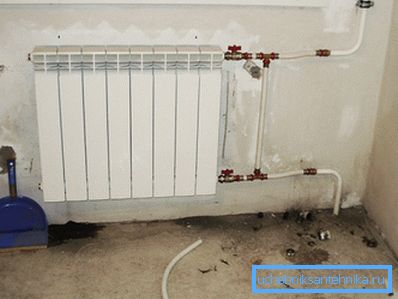

En sıcak, alt oda sıcaklığı.

Temel klasik model için, ısı taşıyıcıya sahip besleme borusu ve soğutulmuş sıvıya sahip boşaltma borusunun bir tarafında, üstte bulunan sıcak kaynağın ve alttan dönüş akışının bulunduğu iki borulu bir bağlantı olduğunu düşünmekteyiz.

Kurulum aşağıdaki gibidir:

  • Üst giriş, musluğun içinden bir tıkaç ve sıcak su borusuna bağlantı ile kapatılır;
  • Karşı üst giriş, Mayevsky'nin musluğunun altındaki benzer bir sapla veya daha ziyade Mayevsky'nin musluğuyla kapatılır;
  • Alt giriş (soğutucu girişinin altında), geri dönüş vanasından bir tıkaçtır;
  • Alt zıt giriş ise kör uçtur.

Sızdırmazlık derzlerinin çeşitleri

Dişli bağlantıya rağmen, su daima infiltrasyon ve çıkış için bir yer bulacaktır.

Bağlantıları sızdırmaz hale getirmek ve sistemden soğutucu akışını önlemek için aşağıdaki yardımcılar kullanılır:

  • Keten teller;
  • UNIPAC Özel Yapıştır;
  • FUM - teyp.

İki sızdırmazlık teknolojileri:

  • ilk - keten liflerinden topaklar ve kıvrımlar olmayan ince, dar bir bant oluşur. Bu bant eklemi dişe zıt yönde sarar.

Lifler, kaydırma yapılmadan sıkıca, ve aynı zamanda sırtlar oluşmadan eşit şekilde serilir. Elyafın bükülmesini önlemek için, bir yere kaydırıldığında, lifli iplik UNIPAC macunu ile işlenir;

  • İkinci - FUM bandı dişli bağlantıya vidalanmıştır. Teknoloji bandaj gibi bir şey döşeniyor. Bant ilk turda borunun tüm çevresine sarılır ve daha sonra, önceki turun genişliğinin dörtte üçünün üst üste binmesiyle, bant tamamlanır.
Fotoğraf mühürleyici - fiber.

Uzman tavsiyesi! İlk sızdırmazlık tipinin daha güvenilir olduğuna inanılmaktadır, uzun bir süre için dişli bağlantılara monte edilmiştir. FUM bant daha az dayanıklıdır ve her birkaç yılda bir denetlenen bileşiklere uygulanabilir. Birinci yöntemle kapatma vanaları olmayan dökme demir radyatörlerde trafik sıkışıklıkları kurulmuştur.

Nasıl ve neyin ayarlanması

Sızdırmazlık yöntemi açık, radyatörlerde tıkaçların nasıl sıkılacağı sorusunu çözmeyi sürdürüyor. Konuşacak bir şey var.

Bu sorunu çözmek için çeşitli yaklaşımlar vardır:

  • Dökme demir bataryalarla en kolay şey. Dökme demir radyatörün fişi, ayarlanabilir bir anahtarla güvenli bir şekilde vidalanır. Bir aleti seçmek için tek koşul, servis yapabildiği çaptır.
  • Modern pillerle biraz daha karmaşıktır. Hemen hemen tüm radyatörler, bir kapak somunu ile bir Amerikan adı altında musluklar kullanırlar, bir anahtarla değil, L şeklinde bir altıgen anahtarla monte edilirler. Bu arada, eski döküm demir bataryalara bir musluk taktığınızda aynı tuşa ihtiyaç vardır. Radyatör pik demir kontrol noktası bu vinci yerli olarak kabul edecek, ancak altıgen olmadan yapamazsınız.

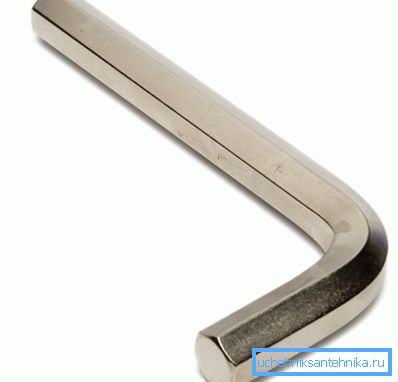

Altıgen.

İpucu! Bu anahtarların setlerinde Amerikan altından altıgen çok nadir, çok daha sık satılıyor, fiyatı oldukça kabul edilebilir. Bazen anahtarı ev yapımı bir kare iğne ile değiştirmenin önerilerini karşılayabilirsiniz. Bu mümkündür, ancak arzu edilmez.

  • Şimdi, bir dökme demir radyatörün mantarı değişse bile, iki tuşa ihtiyacınız vardır: bir Amerikan için bir allen anahtarı ve sıradan bir kapak somunu için ayarlanabilir bir anahtar. Tabii ki, bu bir radyatör tapa veya bir dökme demir radyatör stoperi kör ise, sadece ayarlanabilir bir anahtar ile kurulur.

Kaba kuvvet ve sıkıntısı

Altın bağlantının, dişli bağlantıyı sıkma çabalarını durdurmak ve durdurmak için gerekli olan anı durduracağınız hiçbir talimat size açıklanmayacaktır. Tüm eylemleri kendi ellerinizle yapacağınız ve kendi deneyiminiz ve hislerinizle yönlendirileceğiniz açıktır.

Ama bazı ipuçları hazırladık:

  • Deneme tutturma, bağlantının yapısını görselleştirmenin yanı sıra iş parçacığının türünü belirlemek için elle sağa veya sola sarma olmadan gerçekleştirilir;
  • Son sabitleme sırasında, anahtar, özellikle kapanma safhasında, sarsıntı olmaksızın, sorunsuz bir şekilde ilerler;
  • Parçaların tam olarak bağlanmasından önce bir engel ortaya çıkarsa, bağlantı sökülmeli ve kontrol edilmelidir, engelin en olası nedeni sıkıştırılmış bir bant veya kompaktör elyafıdır;
  • Somun ipliği kontrolünün tam geçişi, fazladan çaba sarf etmeden anahtarın sorunsuz bir şekilde sıkılmasıyla gerçekleştirilir.

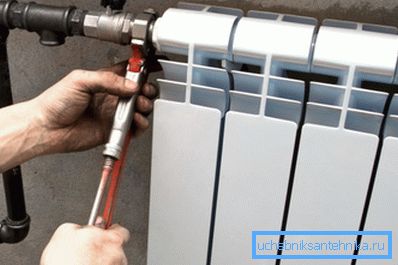

Düzgün, güvenli bir şekilde bükün, ancak çaba harcamadan.

İpucu! Keskin çabalar, gerizekeler sık ​​sık bir kontrol sıkıntısına değil, dişli bir bağlantının bozulmasına yol açar. Sıkı sıkılaştırılmış somunu sıkabiliyorsanız, kırılan ipliği değiştirerek düzeltebilirsiniz. Bu nedenle işlemi dikkatli bir şekilde ele alın.

Sonuç olarak

Fişi takmak kolaydır, yedekler veya düzenlemeler, her şey en baştan yapıldıysa, önemli çabalar olmadan gerçekleştirilir. Bu makaledeki video, radyatörlerin bağlanması ve bu küçük ama vazgeçilmez yardımcıların kullanımı üzerine materyal hazırlamıştır.
