Radyatör kolu: demir, bimetal ve alüminyum sabitleme

En azından bir kez ısıtma sistemlerinin bireysel elemanlarının kurulum süreciyle karşılaşırsanız, muhtemelen bunun ne kadar zor olduğunu biliyorsunuzdur. Ve burada sadece soğutucuların bağlanması ve boru hattı için belirli bir açının korunması gibi tüm özelliklerin dikkate alınması değil, aynı zamanda radyatörün sabitleme aşamasına özel dikkat gösterilmesi de önemlidir. Yazımızda seninle konuşacağımız onun hakkında.

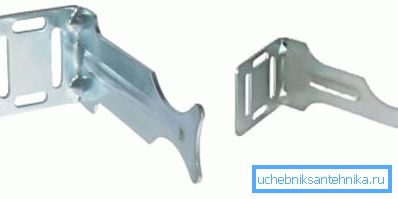

Radyatörlerin daha pratik ve güvenilir montajı için özel bağlantı elemanları kullanılmaktadır.

Her tür pil için sabitleme kuralları

Herhangi bir yapının radyatörlerinin montaj kuralları yaygındır ve kalitesi, cihazın ana görevinin kalitesine bağlıdır - ısı transferi. Her zamanki gibi, soğutucuların (sıcak su) taşınması için ısıtma cihazları ve boruları tesislerin duvarları boyunca yer almaktadır. Özel evlere gelince, giriş kapılarının, pencere açıklıklarının, balkonların yakınındaki tüm ısı kaynaklarını bulmak tavsiye edilir.

En etkili olanı, radyatörlerin doğrudan pencere açıklıklarının altına yerleştirilmesidir, bu nedenle onlardan gelen ısı akışı, soğuk havanın camdan sızmasını engeller.

Radyatörden maksimum ısı transferini sağlamak için belirli bir mesafede kurulmalıdır:

Bu model, boru şeklindeki radyatörleri duvarda sabitlemek için tasarlanmıştır.
  • Yerden 100-150 mm kadar;
  • Duvardan 40-50 mm;
  • Eşiğe 90-120 mm'den az değil.

Radyatörlerin sabitlenmesi ile ilgili diğer talimatlar aşağıdakilere göre değişir:

  • inşaat;
  • irilik;
  • Boyutlar (bölüm sayısı).

İki tür bağlantı elemanı vardır:

  • Duvara monte;
  • Zemin.

Dökme demir radyatörlerin montajı

Tüm ısıtma cihazlarının en büyük kütlesi demir ürünleri duvara monte edildiğinde özel dikkat gerektirir. Bu temelde, bu tür piller için bağlantı elemanları uzun bir süre hantal bir yapıya sahip olmak için çok güçlü olmalıdır.

Böyle bir planın bitmiş ürünleri, kalın duvarlı metalden yapıldıkları için "takviyeli" kelimesine sahiptir. Genellikle beyaz renkte boyanabilirler. Bununla birlikte, renkli ısıtıcılar satın almak isterseniz, aynı renk şemasındaki fikstür ve radyatörlerin rengini sipariş edebilirsiniz.

Küçük, ilk bakışta, dökme demir ürünleri için kancalar çelik ankrajlarla duvara sabitlenir

Dikkat edin! Dökme demir radyatör için bir braket seçerek, uzunluğuna dikkat edin. Duvardan tavsiye edilen mesafeyi dikkate alarak cihazın boyutlarına uygun olmalıdır.

Dökme demir bataryaların braketlerine ek olarak, dişleri olan büyük çaplı bükülmüş metal çubuklardan yapılmış kancalar üretilir. Bu tip montajlar, montaj için dübellerle birlikte komple satılmaktadır.

Kanca kurulumu basittir:

  • İlk işaretleme bağlantı noktaları için gerçekleştirilir. tahmini miktarla;

Uyarı! Radyatörün 6-8 bölümdeki minimum fikstür sayısı - üç: üst kısımda iki, diğeri de altta destekleyici. Eğer bölüm sayısını on'a yükseltirseniz, üstte iki, altta da iki adet bağlantı elemanına ihtiyacınız olacaktır. Sonraki her altı bölüm için, üst ve alt kısımda bir montaj parçası ekleyin.

  • Matkap veya zımba ile dübel için delik açın;
  • Dübelleri bitmiş deliklere yerleştirin, kancayı bunların içine vidalayın.

Akünün çok sayıda bölümle monte edildiği durumda, dökme demir radyatörlerin braketleri, sabitlemenin güvenilirliğini tam olarak sağlayamaz. Ek bir önlem olarak, ağır bir cihazın desteği, zemine monte edilen özel desteklerin yardımıyla ve duvar bağlantılarının kısmen giderilmesiyle kullanılır.

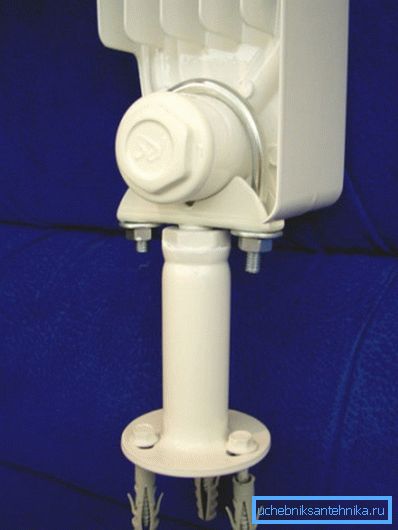

Ek bağlantı elemanları kullanıldığı için zemin destekleri (fotoğrafta gösterilmiştir)

Bu duruşlar çeşitli tasarımlarda bulunur:

  1. Yükseklik ayarlanabilir;
  2. düzensiz;
  3. Tutucu kilitleme radyatörleri ile ve cıvatalı bağlantıda sabitlenmiş:
    • Kalın çelik telden;
    • Bir mobil bağlantı zincirinden.

    Bimetalik ve alüminyum piller

    Bimetal radyatörler için alüminyum bataryaların ve braketlerin bağlantı elemanları çok benzer. Hem bimetal hem de alüminyum radyatörler hafif olduğundan, dökme demir aletler yerine daha ince metalden yapılmıştır.

    Bimetalik radyatör braketi:

    • direkt;
    • Köşe.

    Köşe montajı, ısıtıcının başlığı altında iki taraflı bir çentiğe sahip olması nedeniyle evrensel olarak kabul edilir. Aletin her iki tarafında alüminyum radyatör için böyle bir braket monte edilmiştir.

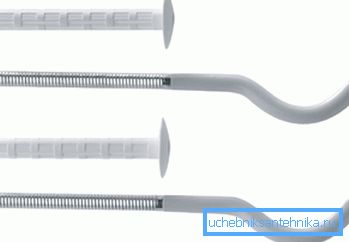

    Daha hafif ve küçük piller çelik ankraj kancalarına monte edilir.

    Hafiflikleri nedeniyle, alüminyum ve bimetal piller genellikle yerde durmazlar.

    İpucu! Zemine ilave bir vurgu, sadece radyatörlerin alçıpan sahte duvarlara monte edilmesi durumunda kullanılmalıdır. Ayrıca, bu gibi durumlarda, çift taraflı montajlı bimetalik radyatörler için özel braketler kullanın.

    Her türlü radyatör için tutturucular duvarda en az 120 mm'ye daldırılır.

    Güvenilir pil kurulumunu sağlamanın tek yolu budur:

    • Tutun, yani çöküşün imkansızlığı;
    • Hareketliliğin ayrılmasına izin vermeyen sabitleme.

    Belirli bir cihazdaki bölümlerin sayısına ve kurulum için taban malzemesine bağlı olarak, bimetal bir radyatörün ne kadar braket takılacağına karar verilir.

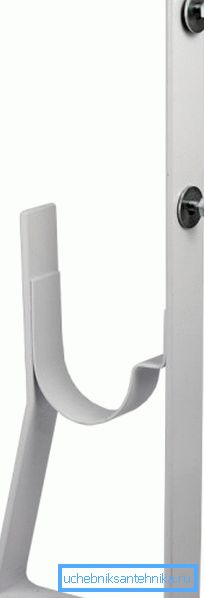

    Zemin montaj radyatörleri için başka bir seçenek

    Çelik akü montajı

    Prensipte, yukarıda tarif edilen çeşitlerin bağlantı elemanları için her tip seksiyonel ısıtma cihazının sabitlenmesi mümkündür.

    Çelik panel tipi radyatörler için braket biraz farklıdır:

    • Üretim işlemi sırasında, montaj braketleri, panel bataryasının arka tarafına kaynaklanır, bunun için cihaz, duvara sabitlenmiş braketler üzerinde daha fazla askıya alınır;
    • Bu tür parantezlerin dübelleri altında delme yerleri işaretlendiğinde, parantezlerin braketin kancalarına iyi oturması için çok hassas olmalıdır.

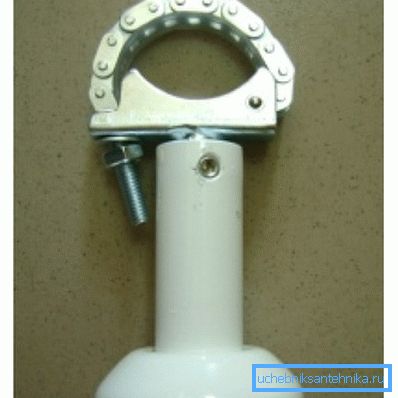

    Zemin montajı seçeneğini kullanarak bataryayı sabitleme - klips bir çelik zincir ve uzun bir cıvatadan oluşur

    Radyatörlerin kendi ellerinizle montajını kolaylaştırarak, hareketli mandallı özel metal montaj şeritleri uygulayarak, bataryanın çelik panelini alttan ve üstünden kavrayabilirsiniz.

    Tabii ki, hızlı montaj şeritlerinin fiyatı standart bağlantı elemanlarından çok daha yüksektir, ancak onlarla çalışmak hızlı ve kolaydır.

    Sonuç

    Tabii ki, bu tür ürünlerin radyatörler için bir destek olarak kullanılması opsiyoneldir, basitçe hareket edebilirsiniz - büyük çaplı duvarda delikler açın ve orada takviye yerleştirin. Ancak, görsel olarak, soğutma sıvısı bölümleri arasında farkedilemeyecek olan özel bağlantı elemanlarında olduğu kadar yumuşak olmayacaktır.

    Bu makalede sunulan videoda, bu konu hakkında ek bilgi bulacaksınız.
