Radyatör nasıl seçilir: çalışma prensibi, ısı transferi ve

Bir ısıtma radyatörünün nasıl seçileceğine dair bilgi, sadece bir ev inşa etmeyi planlayan ustalarla ilgili olacaktır. İlave bir ısıtıcı satın alırken bile, binanın ısı tedarik sisteminde meydana gelebilecek herhangi bir değişiklik düşünülüp gerekçelendirilmesi gerektiğinden, parametrelerinin hesaba katılması gerekir.

Yazımızda, ısıtma devreleri tasarlarken hatırlamanız gerekenleri ve bir ev ya da daire için piller seçerken hangi kurallara uyulması gerektiğini size anlatacağız.

Ana seçim kriterleri

Çalışma prensibi

Doğru radyatörün nasıl seçileceğini anlamak, ancak operasyonel parametrelerinin kapsamlı bir analizinden sonra mümkündür. Nispeten az sayıda var, ama hepsi çok önemli.

Bilmemiz gereken ilk şey kullanılan cihazların tipi.

Bu parametreye göre, radyatörler suya ve elektriğe ayrılır:

• Su bataryalarında, ısıtılmış su soğutucu olarak işlev görür. Isıtma işlemi bir kazanda veya bir su ısıtma tankı ile donatılmış özel bir fırında gerçekleştirilir. Bundan sonra, borulardan geçen soğutucu madde (yerçekimi veya kuvvetle), ısıyı duvarlarına ısıttığı radyatör mahfazasına girer.

Dikkat edin! Bazen su yerine, sıcak buhar, antifriz veya su-alkol karışımı bir soğutucu olarak kullanılır. Bu bileşiklerin kullanımı, sistemin bütünü üzerinde bir bütünlük oluşturur.

• Elektrikli radyatörün çalışma prensibi, yukarıda açıklanandan radikal olarak farklıdır. Cihazın içinde, dahili dahili ısıtma elemanlarının çalışmasıyla ısıtılan mineral yağa dayalı bir ısı taşıyıcı bulunmaktadır. Bundan sonra, ısıtılmış içerik, enerjinin çevreye girdiği yerin sıcaklığının önemli bir bölümünü akünün duvarlarına aktarır.
• Önemli olan, bu tür cihazların güç tüketimidir. Bir ana radyatör olarak bir yağ radyatörü seçmeden önce, kabloların durumunu ve güvenlik marjını kontrol etmeniz önerilir: kablolar genellikle yüke dayanmaz, bu da kısa devreye ve bazen de yangına yol açar.

Isıtma ağının yeniden inşasını yürütüyorsanız, o zaman radyatörlerin nasıl seçileceği sorusu bile artmaz: biz sadece kurulu olduğu gibi aynı tipteki cihazları satın alırız.

Ancak tam bir yeniden işleme ile, su ısıtmasını elektrik lehine terk etmek oldukça mümkündür. Bununla birlikte, tüm faktörler burada ve her şeyden önce - bölgenizdeki elektriğin fiyatı ve üretim kapasitesi stoğu açısından önemlidir. Bu nüansları paylaşmazsanız, ısınmadan tasarrufun önemsiz veya tamamen olmaması, ancak ısıdaki kesintilerin olağan hale geleceği ortaya çıkabilir.

Isı transferi

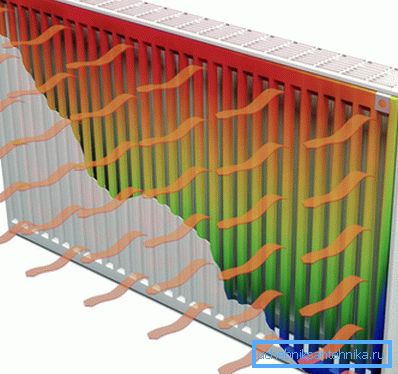

Bir sonraki an ısı transferidir. Burada, yerden ısıtma radyatörlerini nasıl seçeceğimize karar vermeliyiz, çünkü - oda ne kadar büyükse, ısıtmak için daha fazla ısıya ihtiyaç duyulur.

• İlk yöntem en basit olanıdır: bir odanın alanını 100 W ile çarpın ve elde edilen sayıyı tüm radyatörün veya ayrı bir bölümün ısı transfer oranına bölün. (Bu bilgi cihaz için talimatlar içerir). Ortaya çıkan sonuç, bir performans marjı elde etmek için büyük bir şekilde bütün bir değere yuvarlanır.
• Radyatörler için bölümlerin sayısını nasıl seçeceğiniz sorusuna bir cevap daha var. Bunu yapmak için, odanın hacmi (yükseklik ile çarpılan alan) 41 W (Rusya Federasyonunun orta bandı için standart ısı katsayısı) ile çarpılır. Sonra önceki durumda olduğu gibi devam ediyoruz: Bir bölümün tasarım ısı transferi ile odanın ihtiyacını ısıya bölüyoruz.

Dikkat edin! Isı transfer parametreleri, belirli bir soğutma suyu sıcaklığı için belirlenir (60, 70 ve 80 0 С'nun temel değerleri, fakat başka seçenekler vardır), böylece hesaplamalar, ısıtma ağınızın özelliklerine en iyi uyan değeri almalıdır.

Ek olarak, ısı kaybını telafi etmek için düzeltme faktörlerinin kullanılması arzu edilir.

Örneğin:

• Bir pencere ve bir dış duvar +% 20 ile bir oda için.
• İki pencere ve iki dış duvar +% 30 bir oda için.
• Kuzey veya kuzeydoğuya bakan pencerelerin varlığında +% 10.

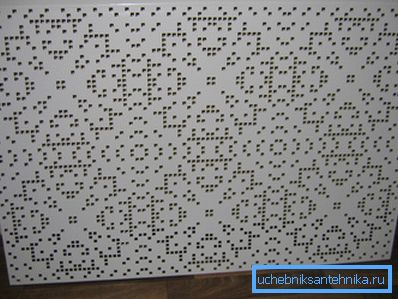

• Yatay yuvalarla +% 15-20, vb. Katı tip ekranlar kullanılırken

Durumunuza uyan değerler toplanır ve ısı tüketim değerine eklenir. Bu yapılmazsa, radyatör gücünün yeterli olmadığı ortaya çıkabilir.

Çalışma basıncı

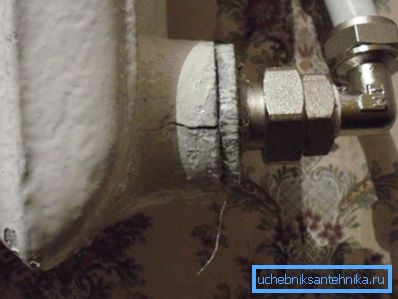

Kurulumu uzmanların müdahalesi olmadan kendiniz yapmayı planlıyorsanız, sistemdeki çalışma basıncını ele almak çok önemlidir. Gerçek şu ki, aşırı hidrolik yükler ısıtma cihazlarının tahrip olmasına yol açabilir, çünkü sistemdeki basınç düşüşlerine tam olarak dayanan radyatörleri seçmeniz gerekir.

Basınç dayanımının büyüklüğü, büyük ölçüde cihazın yapıldığı malzemeye bağlıdır:

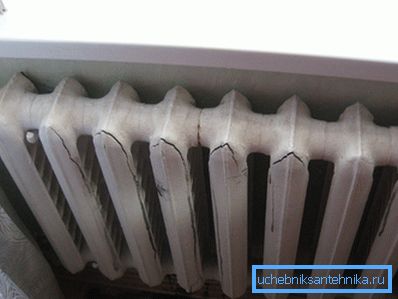

Gördüğünüz gibi, tüm inşaatlar tüm ev ağlarında kullanılabilir, ancak bir apartmanda kurulduğunda, basınç testi yapılırken kısa süreli basınç artışları dikkate alınmalıdır. Bu yüzden bir güvenlik marjına sahip olmak önemlidir, aksi takdirde zamanla sızıntı meydana gelebilir.

Malzeme çeşitleri

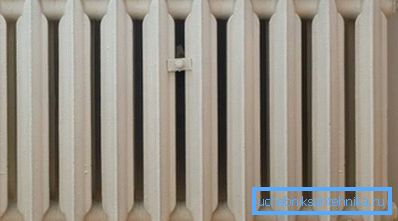

Dökme demir

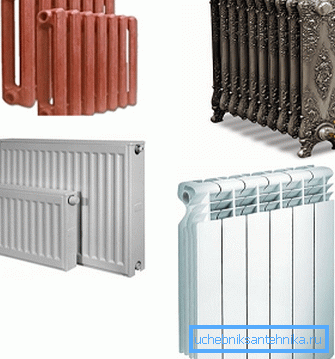

Bugün perakende zincirlerinde çeşitli tipte radyatörler bulunmaktadır: ne seçilir, karar verirsiniz, ancak birçok yönden ürünlerin özelliklerinin yapıldıkları malzemeye bağlı olduğunu hatırlamanız gerekir.

Dökme demir radyatörler, biraz modası geçmiş cihazlardan oluşan bir gruptur. Daha önce neredeyse tüm tesislerle donatıldıysa, bugün bu tür ürünler yavaş yavaş hizmet dışı bırakılıyor.

Bunun birkaç nedeni var:

• İlk olarak, yüksek yoğunlukta ve basınç düşüşlerine karşı dayanıklı olmasına rağmen, dökme demir belirli bir kırılganlığa sahiptir. Bu, çoğu zaman sert bir cisme çarptığında bataryanın kırılmaya başlamasına neden olur.
• İkincisi, dökme demir radyatörlerde ısı yayımı oldukça düşüktür ve çok yavaş ısınırlar.
• Üçüncü olarak, önemli bir kütle ısıtma sistemini kendi elleriyle kurmayı zorlaştırır ve bazı durumlarda (örneğin, evin duvarları gözenekli betondan yapılmışsa) pillerin takılmasını imkânsız hale getirir.

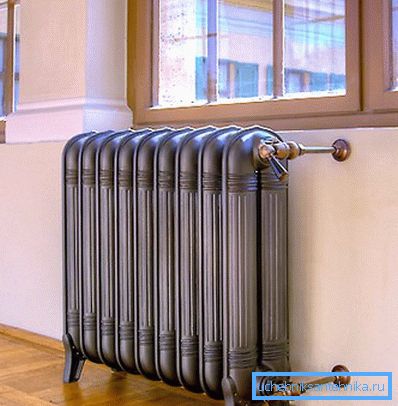

Ancak, istisnalar vardır. Tasarımcı dökme demir radyatörler, özellikle iç dekorasyon amaçlı olarak tasarlandıkları için belirli bir talep durumundadır. Bu durumda, elbette, maliyet optimizasyonu hakkında konuşmuyoruz, çünkü ürünlerin kendileri pahalı (10 bin ruble) ve ısınma konusunda çok daha fazla harcamak zorunda kalacaklar.

çelik

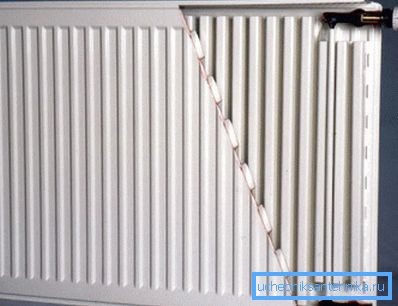

Çelik panel ve boru modelleri de evleri ısıtmak için kullanılabilir.

Çelik özellikleri böyle özellikleri:

• İyi ısı iletkenliği - bu parametrede ısıtma panelleri dökme demirden yapılan ürünlerden birçok kat daha üstündür.
• Yeterli güç.
• Nispeten düşük maliyet.

Aynı zamanda, çelik ürünleri ve eksileri var:

• Su ile temas ettiğinde, çelik korozyona maruz kalmaktadır, çünkü bu tür radyatörler daha sık değiştirilmelidir.

Dikkat edin! Hazırlıksız su kullanıldığında ve büyük miktarda hava sisteme girdiğinde korozyon büyük ölçüde hızlanır. Bu nedenle merkezi ısıtma sistemine sahip apartmanların şebekelerinde bataryalar çok çabuk paslanırlar.

• Basınç düşüşü ile boru bağlantılarının arızalanması riski vardır.

alüminyum

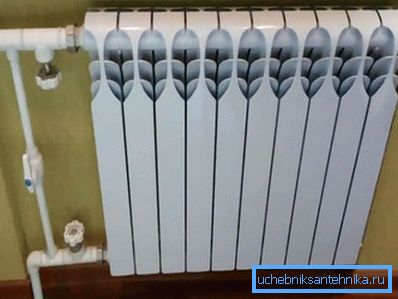

Bir evde veya dairede kurulum için bir alüminyum radyatör seçmeden önce, özelliklerini bilmeniz gerekir:

• Bu tip ürünler için çok yüksek ısı dağılımı ile karakterizedir. Bu parametrede pazar lideri olan alüminyum modelleri, bu yüzden öncelikleriniz minimum yakıt tüketimi ile rahat bir mikro iklim sağlamaksa, o zaman alüminyum seçmeniz gerekir.
• Yapıların gücü oldukça yeterlidir, ancak güçlü basınç düşüşleri bölümler arasındaki dikişleri tahrip edebilir.

• Alüminyum, çeliğin aksine, paslanmaz, ancak alkali su sisteme girerse, bölümlerin iç yüzeyi paslanır. Zamanla bu, ısı transferinde bir azalmaya ve duvarların mukavemetinde bir azalmaya yol açacaktır.

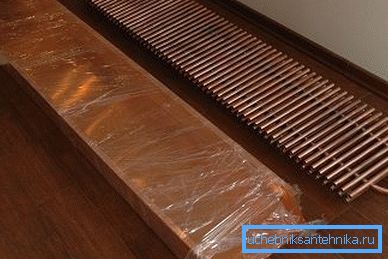

bakır

İyi bir ısıtma radyatörü seçmeden önce, mevcut tüm seçenekleri analiz etmek önemlidir. Dikkatinizi kasıtlı olarak bu tavsiyeye odaklıyoruz, çünkü sıklıkla, düşük prevalansları nedeniyle, terbiyeli tasarımlar ustaların ilgisinin ötesinde.

Bu ürünler bakır piller içerir:

• Bakır, pillerdeki ömrünü önemli ölçüde uzatan korozyona maruz kalmaz.

Dikkat edin! Aktif oksidasyon ile yüzeyde yoğun bir patina oluşur ve bu da metali daha fazla tahribata karşı korur.

• Bakır boruların duvarlarının elastikiyeti, basınç düşüşlerini tolere etmelerine izin verir.
• Malzemenin ısıl iletkenliği çok yüksektir, çünkü bakır radyatörün aldığı hemen hemen tüm enerji, odanızın havasına verecektir.

Sadece iki minuses:

• Bakır oldukça pahalıdır, çünkü sistemin düzenlenmesi maliyetleri önemli olacaktır.

• Bakır çeliğe temas ettiğinde, korozyon aktif olarak gelişir, böylece daha ucuz boru döşenerek tasarruf olmaz.

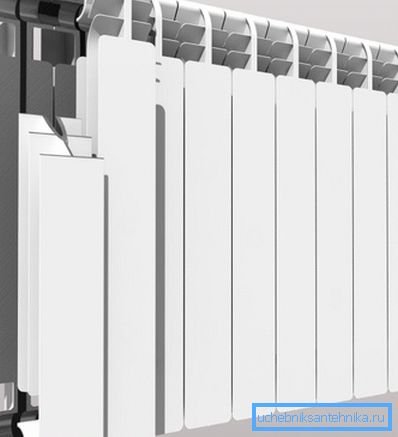

Bimetalik modeller

Yine de, evrensel özelliklere sahip bir cihaza ihtiyacınız varsa, bimetalik bir batarya seçin:

• Ürünün temeli çelikten yapılmış borular ve tanklardan (bazen bakırdan) oluşmaktadır.
• Isı değiştirici alüminyum plakalar sıcak su borularının yüzeyine monte edilir.
• Ayrı bir tasarıma sahip olan alüminyum, sıvı ile temas etmez ve korozyona uğramaz, ayrıca hidrolik yükler de yaşamaz.
• Aynı zamanda kanatlar etkili ısı transferi sağlar.

Bimetalik tipte radyatörlerin önemli bir dezavantajı, yüksek fiyattır, ancak bu, bir defaya mahsus satın alma maliyetlerinin, kullanım yararı tarafından tazmin edilmesi durumunda geçerlidir.

Sonuç

Gördüğünüz gibi, piyasada çeşitli ısıtma radyatörleri bulabilirsiniz: Yukarıda, bunların temel parametrelere göre nasıl seçileceğini açıkladık ve daha ayrıntılı bir analiz için, bu makaledeki videoyu da izlemek faydalı olacaktır. Unutulmamalıdır ki, evrensel bir çözüm bulunmamakta ve nihai seçim hala önceliklerinize ve mevcut koşulların getirdiği kısıtlamalara bağlıdır.
