Radyatör profili: uygulamalar ve kurulum yöntemleri

Alüminyum radyatör profili ne kullanılabilir? Satışta ne çeşit bulunabilir? Isı emiciyi ısıtma cihazından nasıl organize edebilir veya çip ile nasıl içebilirsiniz? Bu soruları cevaplamaya çalışalım.

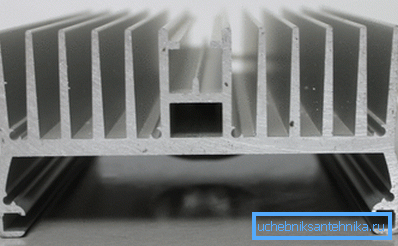

Kahramanımız, bir ısı alıcıyı organize etmek için bir alüminyum profildir.

Nedir o

Alüminyum profil - radyatör, ısı emicinin alanını arttırmak için ek kanatlı bir plaka veya kanaldır. Yüksek ısı iletkenliği (çelik veya dökme demirden dört kat daha fazla) ve alüminadan üretiminin sadeliği ve uyarlanabilirliğinden dolayı nispeten düşük metal maliyeti nedeniyle radyatörler için büyük bir malzeme olarak kullanılan alüminyumdur.

Bir metalin ısı iletkenliği, bir ısı emicinin verimliliğini ne kadar etkiler? Isıtma alanından bir örnek verelim: aynı boyutlarda, bir bakır-alüminyum konvektörün ısı çıkışı, yuvarlak şekilli bir dökme demir radyatörün yaklaşık iki katı kadardır. Fark, ilk ısıtıcıdaki kanatların daha düzgün ısıtılmasından kaynaklanmaktadır.

Uygulama alanları

Profil - radyatör kitlesel olarak nerede kullanılıyor? Offhand iki alan olarak adlandırılabilir.

LED şerit

Ekonomik ve soğuk ışık kaynağı olarak konumlandırılırlar. Çoğunlukla, bu fikir doğrudur: LED'ler akkor, halojen ve hatta kompakt fluoresan lambalardan çok daha ekonomiktir. Ancak, tüketilen elektrik gücünün tamamen ışığa dönüştüğü düşünülmemelidir: LED'in verimliliği% 100'den uzaktır.

Işık kaynağı verim
Akkor lamba % 2
Kompakt Floresan Lamba % 7.5
Elektronik balastlı floresan lamba 12.5
ışık yayan diyot 45-50

Lütfen dikkat: 5630 LED'lerin nispeten yeni bir hattı için verim değerini verdik, daha eski ve daha yaygın olan 5050 ve 3528'de, enerji harcanan ve yayılan enerjinin oranı çok daha kötüdür.

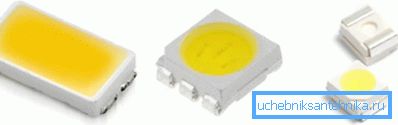

Farklı nesillerin LED'leri, kristalin şekli ve boyutuyla kolayca ayırt edilebilir.

LED'lerin kendilerine ek olarak, bant üzerinde, akım verimliliğini biraz düşüren akım sınırlayıcı dirençleri vardır. Harcanan elektrik gücünün geri kalanı yok olduğunda, tahmin etmek zor değildir: tamamen ısıya dönüştürülür.

Modern bantların gücü, metre başına 18-24 watt'a ulaşır. Mutlak anlamda birazdır; Bununla birlikte, küçük ısı değişim alanı göz önüne alındığında, ısı formunda 9-12 watt serbest bırakılması, bandın oldukça şiddetli sıcaklıklara kadar ısınmasına neden olur.

Bu arada, LED şeridin ısınması sınırlayıcı bir faktöre sahiptir. LED'lerin çalışma sıcaklığı, üretici tarafından kesinlikle sınırlandırılmıştır.

Modern LED'ler için beyan edilen 30 - 50 bin saatlik kaynak sadece aşağıdaki sıcaklıklarda geçerlidir:

  • 3528 LED'ler için - 65 C'ye kadar;
  • 5050 - 65 C'ye kadar;
  • 5630 - 80 C'ye kadar;
  • 5730-05 için - 80 C'ye kadar;
  • 5730-1 için - 80 C'ye kadar

Sıcaklık sınırının aşılması, yarı iletken elemanların hızlandırılmış bozulmasına yol açar; Sıcaklık ne kadar yüksek olursa, gerçek servis ömrü o kadar düşük olur.

Alüminyum radyatör, bant için pasif bir ısı emicinin işlevini yerine getirir: ısı transfer alanını önemli ölçüde arttırır ve LED'lerin ısınmasını azaltır.

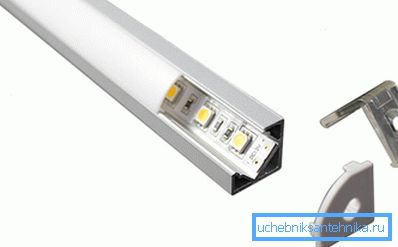

Bantın profil üzerine montajı servis ömrünü uzatır.

Referans: imalatçılar, 14 watt / metre kapasiteye sahip tüm bantların alüminyum radyatörüne kurulumunu şiddetle tavsiye etmektedir.

LED şeritlerin radyatörleri nelerdir?

Satışta, aşağıdaki türleri bulabilirsiniz:

  1. açısal. Kural olarak, yüzgeçler önemsizdir; profil bölümü L şeklindedir. Radyatör, genellikle parlak ışık noktasındaki noktalarla göz yorgunluğunu önlemek için tasarlanmış bir difüzör ile donatılmıştır;
  2. Yerleşik. Bölüm - U-şekilli; mobilya, alçıpan tavan, çeşitli nişlerin oluklarına monte edilmiştir. Ve burada genellikle difüzörler fabrika paketine dahil edilir;

Dikkat: difüzör, ışık akısını% 25-40 oranında azaltır. Odanın aydınlatmasını hesaplarken, değiştirmeyi unutmayın.

  1. Konsinye notu profil tavan ve duvar montajı için tasarlanmıştır.

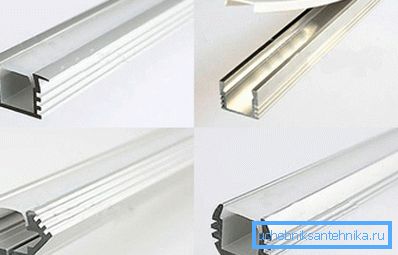

LED şeritler için çeşitli profil varyasyonları.

Orta (20 watt'a kadar) güçteki LED şeritler için bir radyatörün fiyatı, lineer metre başına 70 ila 200 ruble arasında değişmektedir.

mikroçipler

Çok katmanlı yongaların üretim süreci azaldıkça, bunlar için besleme gerilimi sürekli olarak azalır, ancak tüketilen akım sürekli olarak artmaktadır. Ne yazık ki, büyük devrelerin ısı dağılımı büyüyor. Bu eğilim en çok merkezi işlem birimleri ve GPU (ekran kartı çipleri) örneğinde görülmektedir.

Birkaç sayı veriyoruz:

  • Tipik bir Pentium 3 işlemci termal paketi 600 MHz frekansı 43 watt idi;
  • Modern üst işlemci Core i7-4790K için - tipik ısı dağılımı zaten 88 watt, tepe - 130;

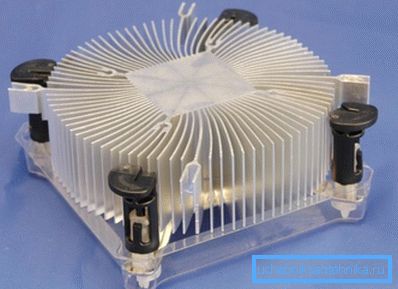

Modern işlemcinin radyatör soğutma sistemi.
  • On beş yıl önce duyurulan NVidia GeForce 256 ekran kartında 24 watt'lık bir ısı yayılımı vardı;
  • Modern üst - Ge Force GTX 980 Ti - ısı şeklinde 250 watt yayar.

Tabii ki, ısı yayılımı sorunu da burada yükseliyor.

Farklı alanlardaki radyatörler için alüminyum profil, farklı alan ve yüzgeçleri ile soğutma için kullanılır:

  • Merkezi işlem birimleri;
  • Grafik işlemcileri;
  • Kuzey ve Güney Köprüsü mikro devreleri (modern anakartlarda tek bir yonga kümesine dönüştürülmüştür);
  • Anahtar transistörler güç stabilizatörleri;

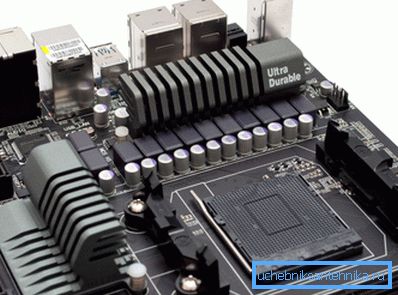

Yonga seti ve transistörlerin soğutulması için radyatörlü modern bir anakart.
  • Çeşitli kontrol çipleri yönlendiriciler, anahtarlar vb.

montaj

Radyatör şekillerinin çeşitliliğine rağmen, bunları kendiniz kurmanın birkaç yolu vardır.

LED şeritleri için radyatörler, çoğu zaman geleneksel çok amaçlı bir yapıştırıcı veya silikon dolgu macununun yanı sıra kendinden diş açan vidalara da monte edilir. Bantın kendisi, sabitleme için üretici tarafından uygulanan bir yapışkan tabaka kullanır.

Merkezi ve grafik işlemciler için radyatörler, güvenilir sabitleme için yaylı kelepçeler ve vida mekanizmalarını kullanır. Çoğu durumda, radyatöre bir fan takılıdır.

Son olarak, sıcak tutkal, radyatör profilini, yay montajı için tahtada delikler olmadan, güç dönüştürücülerin transistörleri üzerine kurmak için sıklıkla kullanılır. Kullanımıyla ilgili talimatlar oldukça standarttır: yapıştırıcı, transistörlerin yüzeyine uygulanır, bundan sonra radyatör 2-3 saat boyunca orta derecede bir çaba ile onlara bastırır.

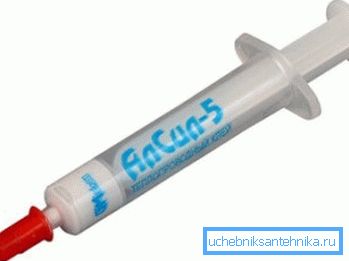

Fotoğrafta - yerli termoglue Alsil-5.

Sonuç

Kısa tanıtım notumuzun okuyucuya bilgi verici görünmesini umuyoruz. Her zaman olduğu gibi, bu makaledeki videodan daha fazla bilgi edinebilir. İyi şanslar!
