Radyatör vanası. termostatın çalışma prensibi. mekanik ve

Türlere göre, radyatörler için ayar vanası iki tipte sınıflandırılabilir - bu, soğutma sıvısı akışının ayarlanabilir yoğunluğuna ve açık veya kapalı olabilen ayrı bir mekanizmadır.

Birinci ünite ile her şey açıksa, ikinci, termostatik, işlem kalitesinin bağlı olduğu farklı dolgular ile farklı mantık ve mekanik tipleri ile elektronik olarak ayrılır. Bu nedenle, termostatik cihazlara ve cihazlarına daha fazla odaklanacağımız gibi, bu makaledeki videoyu da izleyeceğiz.

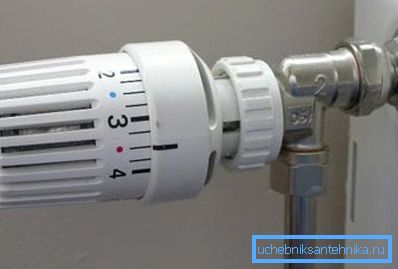

Gaz dolgulu termostatik düz radyatör vanası

İklim kontrolü

Termostatın çalışma prensibi

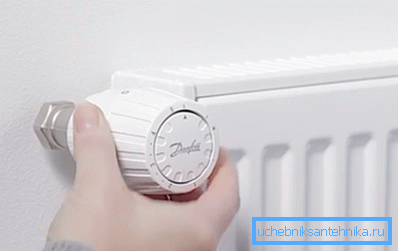

Radyatör açı vanası 1 2 termo kafa ile düzenleniyor
  • Isıtma sisteminde dolaşan ısı taşıyıcı, radyatöre, odadaki ısıtma havasına iletilen belirli bir sıcaklığa sahiptir ve normal valf, akış hızını düzenler, bu da aküyü daha serin veya daha sıcak yapar.. Termostat durumunda, radyatördeki sıcaklık da düzenlenir, ancak odadaki hava sıcaklığına bağlı olarak bu otomatik olarak yapılır.
  • Radyatör üzerindeki termostatik kontrol vanası, hava sıcaklığına tepki veren, yani ısıtıldığı zaman, çubuğun genleşmesini ve itilmesini, soğutucunun geçişini bloke eden ve soğutulduğunda - daraldığında ve çubuğun geriye doğru hareket ederek, geçiş sıcaklığını serbest bırakan bir dolguya (katı, sıvı veya gaz) sahiptir. Radyatörde dolaşan su. Elektronik termostatik kontrolör benzer şekilde çalışır, ancak çok daha doğrudur.
  • Örneğin, ayar düğmesini 3 olarak ayarlarsınız - genellikle 20 ° C'ye karşılık gelir ve soğutma sıvısının sirkülasyonu, odadaki hava sıcaklığı 21 ° C'ye yükselene kadar devam eder ve bu olduğunda, dolgu genişler, körük çubuk üzerine basar ve geçit engellenecek. Odadaki hava sıcaklığı 19 ° C'ye düştüğünde, dolgu miktarı küçülecek ve su köprünün arkasına doğru itilecek ve radyatörde kendi kendine dolaşacak bir geçit açacaktır.

Mekanik termostatlar

Not. Mekanik tipteki tüm termostatik regülatörler, körüklerin farklı dolgular ile doldurulmasına göre üç gruba ayrılmaktadır. Böylece parafin, stearin veya ozokerit gibi katı, alkol veya sıvı gibi sıvı olabilir veya sıvılaştırılmış bir gaz olabilir.

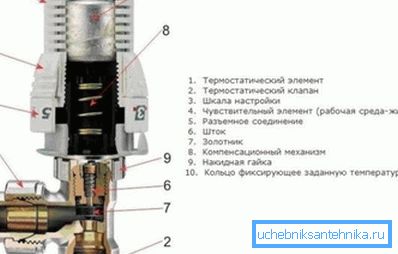

Termostat cihazı

Körüğün parafin, stearin veya ozokerit ile doldurulduğu durumlarda, reaksiyon prosesi daha fazla engellenir - dolgu maddesi istenen sıcaklığa odaya getirildikten 40 dakika sonra istenilen duruma ulaşır.

Cihazın reaksiyonu bir dereceye kadar programlandığı için, doğru sıcaklıkta çalışmak için zamana sahip değildir ve bir kural olarak, zaten 1.5'e ulaşır. Yani, 20'yi ayarlarsanız, o zaman 19-21 ° C'de değil, 17.5-22.5? C'de çalışmayacaktır.

Böyle bir düzeneğin bir başka olumsuzluğu, yabancı etkenlerin etkisidir, örneğin, parafin balmumu, buzdolabının arka duvarından, yakınlarda veya taslaklardan soğutulmuş olarak ısıtılabilir. Bununla birlikte, katı dolgulu mekanik cihazlar, rakipleri arasında en güvenilir olarak kabul edilir (sıvı ve gaz), bunların fiyatının bir miktar daha düşük olması.

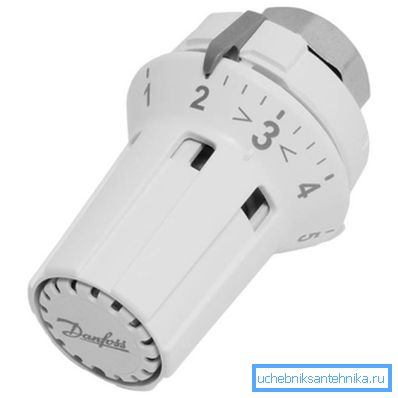

Sıvı körüklü RAW-K regülatörü

Regülatörün alkol veya yağ ile doldurulduğu durumlarda, körük çok daha hızlı tepki verir - bu 25 dakika sonra olur - katı bir dolgu ile neredeyse iki kat daha hızlıdır. Görünüşte, bu musluklar daha kompakttır, çünkü burada körükler daha küçüktür, bu nedenle ayar düğmeli kafa, boyut olarak sıkıştırılmıştır.

Böyle bir cihaz 50-80 ° C'lik bir soğutucu sıcaklıkta düzgün bir şekilde çalışabilir, ancak hata burada mümkündür ve üreticiye bağlı olarak 0,9-1,5 ° C olacaktır.

Bir gaz dolgu ile regülatör RTD 3120 013L3120

Mekanikler arasında en mükemmel olanı, bir gaz körüğü olan termostattır - katı ve sıvılarla karşılaştırıldığında sıcaklıkta bir artış veya düşüşe tepki verme gecikmesi minimumdur.

Odadaki hava sıcaklığındaki bir değişime tepki vermek için sadece 8 dakika sürüyor - 25 ve 40 dakikaya kıyasla, bu çok az! Buradaki sebep oldukça basittir - körük, regülatörün duvarlarından mümkün olduğu kadar uzundur, çünkü buradaki dış etkenler, sadece minimum bir etkiye sahip olabilir.

Not. Her türlü, doğrudan ve açısal sıcaklık kontrol cihazları, talimatlar, ısıtma cihazlarının yakınına, taslaklara ve perdelerin arkasına monte edilmesini önermez. Bu faktörler mekanizmanın başarısızlığına katkıda bulunur.

işaretleme Kısa açıklama € cinsinden maliyet
RTD Inova 013L3132 Gaz. Uzaktan sensör 6-26 22.92
RTD 3640 013L3640 Gaz. Dahili sensör 6-26C 14.84
RTD 3120 013L3120 Gaz. Dahili sensör 6-26C 22,35
RTS 3620 013L3620 Sıvı. Dahili sensör 6-26C 14.07
RTS-K 3630 013L3630 Sıvı. Dahili sensör 6-26C 14.07
RTS Everis 013L4230 Sıvı. Dahili 8-28C sensörü 14.84
RTD 3642 013L3642 Gaz. Uzaktan sensör 6-26C 20.31
RTD-R 3110 013L3110 Gaz. RA valf için yerleşik sensör 14.84
RTD Inova 013L3130 Gaz. Dahili sensör 6-26C 16.13
RTD 3562 013L3562 Gaz. Uzaktan sensör 6-28C 47.07

DANFOSS Termostatik Kontroller Tablosu

Elektronik termostatlar

Elektronik termostat

Bir ısıtma radyatörü için bir elektronik termo-vent iki tipte olabilir - açık ve kapalı mantıkla, yani, ilk seçenek programlamaya tabidir ve ikincisi değildir.

Uygulamada farklılık gösterirler, bu nedenle kapalı mantığı olan cihazlar doğrudan radyatörlere monte edilir ve programlanabilir regülatörler bir kontrolör olarak bağımsız ısıtmaya kurulur. Her odadaki sıcaklık ile ilgili bilgileri uzaktan algılayıcı kullanarak toplar ve böylece toplam sıcaklığı düzenleyebilir.

Elektronik termostatik vanaların önemli bir dezavantajı, yüksek maliyet ve güç kaynağına bağımlılığıdır. Pil bitmişse ya da pil tükenmişse, cihaz çalışmıyor demektir.

Not. Radyatörlere monte edildiğinde, her tip termostatta, (akü) daima stop vanaları bulunmalıdır. Bu, geleneksel bir küresel vana veya bir konik valf olabilir.

Ek kontroller

Fotoğrafta: üç yollu termostatik vana

Isıtmaya kurulu ayrı bir devreniz varsa, yani radyatörlere ek olarak, bir yerden ısıtma sistemi de söz konusu ise, aküler ve zeminin farklı sıcaklıklara ihtiyaç duyması nedeniyle mutlaka bir dengeleme radyatör vanası takmanız gerekecektir. Devrenin tasarımına bağlı olarak (dallanması), soğutucuyu istenen (belirtilen) sıcaklık üzerinde yeniden dağıtan üç yollu veya dört yollu bir termostatik valf kullanabilirsiniz.

Buradaki çalışma prensibi oldukça basittir - kazandan soğutucu, radyatörleri ısıtmak için gerekli olan aynı sıcaklığa sahip, ancak ısıtılmış bir zemin için çok yüksek olan üç yollu (dört yollu) bir vanaya girer.

Bu nedenle, valf, zemini yönlendirir ve suyu geri dönüş borusuna akar - zemindeki boru soğuduğunda - valf açılır ve sirkülasyon belirli bir sıcaklık noktasına kadar devam eder.

Sonuç

Sonuç olarak, kendi elleriyle kurulumundan sonra mutlaka yapılması gereken termostatların ayarlarından bahsetmek istiyorum - onlar olmadan iç iklimi ayarlayamayacaksınız. Bunu yapmak için, tüm pencereleri ve kapıları kapatmanız, düğmeyi sola kadar sola döndürmeniz ve odadaki sıcaklığın gerekli 5-6 ° C'nin üzerine çıkmasını beklemeniz gerekir.

Bundan sonra, düğmeyi sonuna kadar çevirin ve sıcaklık istenen sıcaklığa düşene kadar bekleyin ve su sesini duyana kadar yavaşça regülatörü açmaya başlayın - bu konumda bırakın.
