Radyatörler ve montaj aksesuarları için armatür: seçim ve

Isıtma sistemini bir kır evinde bağımsız olarak toplamaya karar verdiniz mi? Bu durumda gerekli bileşenleri bulmanız gerekir. Ve her şeyden önce, planlanan kurulum çalışmaları için radyatörler ve bileşenler için bağlantılara ihtiyacınız olacak.

Günümüzde, her yerde ısıtma sistemleri kurmak için çok sayıda farklı şema kullanılmaktadır, bu nedenle, ısıtma radyatörlerini bağlamak için armatürler de geniş bir yelpazede sunulmaktadır.

Bazen hazırlıksız bir alıcının, uzmanlaşmış mağazalarda sunulan ısıtma sistemlerinin montajı için tasarlanan parça çeşitlerini anlaması kolay değildir. Bu arada, seçimin doğruluğu ve vanaların ve bileşenlerin kullanımının doğruluğu, bitmiş sistemin verimliliğine ve işlevselliğine bağlıdır.

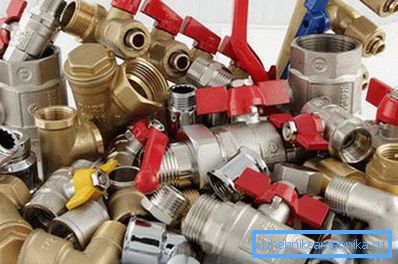

Isıtma cihazlarının cihazı için gerekli bağlantı parçaları ve bileşenleri

Daha önce de belirtildiği gibi, bir bataryayı doğru bir şekilde kurmak ve çalıştırmak için aşağıdakiler de dahil olmak üzere belirli sayıda parçayı doğru bir şekilde seçmek gerekir:

• vanalar ve kontrol vanaları;
• bağlantı parçaları;
• montaj parçaları.

Listelenen ürünleri seçerken, sadece kalitesine değil, aynı zamanda kendi ellerinizle kurmayı planladığınız ısıtma cihazları ile de uyumluluğa dikkat etmek gerekir.

Bu kategorilerin her birini daha ayrıntılı olarak ele alın.

Isıtma bölümleri için valfler

Vanalar aşağıdaki kategorilerde mevcuttur:

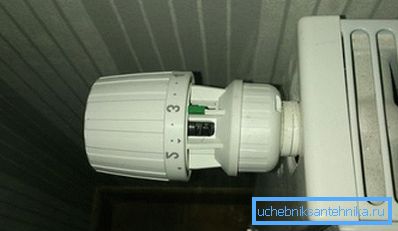

• Manuel ve otomatik termo-havalandırma (valfler), soğutucu akışkanın ısıtma cihazlarına akışını düzenlemek için tasarlanmış bağlantı parçalarıdır. Isıl başlıklarla birlikte otomatik termo-havalandırma kullanımı, bir bütün olarak ısıtma sisteminin çalışmasını optimize ederek enerji kaynaklarının kullanımında önemli tasarruflar elde etmeyi sağlar.

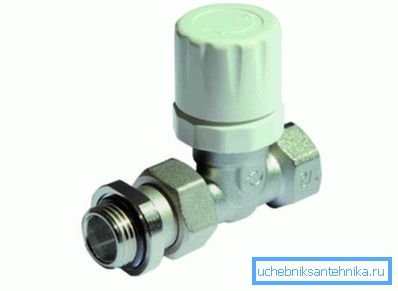

Manuel termo-ventiller, geleneksel su musluğuna benzer bir çok tasarımı olan basit cihazlardır. Ancak normal bir musluk, kural olarak, iki pozisyonda (açık ve kapalı) çalışıyorsa, manuel termo-vent, dolaşım akışının düzgün kontrolünü sağlar.

Her iki ekipman kategorisi, soğutma suyu besleme borusuna veya doğrudan akünün girişine monte edilir. Manuel vananın montajı, yerdeki herhangi bir kısıtlama anlamına gelmezse, otomatik termo-vanalar, ısıtılmış hava akışlarının doğrudan onu etkilemeyecek şekilde monte edilmelidir;

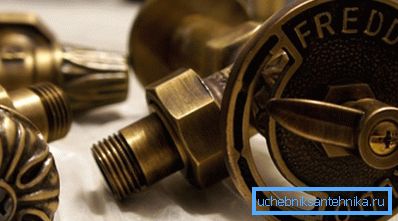

• Manuel kapatma vanaları - boru hattının akış alanını tamamen örtmek için kullanılan cihazlar. Cihaz "açık" ve "kapalı" olmak üzere iki pozisyonda çalışır ve soğutucu başlığın üzerinde termal başlığın önüne kurulur. Akünün tamir veya değiştirilmesinde soğutucu akışkanın kapatılmasına bağlı olarak kesme vanalarının kullanılması;
• Termal kafa Bu bir çek valf, bir sensör ve bir yürütme mekanizması oluşan bir cihazdır.

Cihaz, soğutma sıvısının yoğunluğunu odadaki sıcaklığa göre ayarlamak için kullanılır.

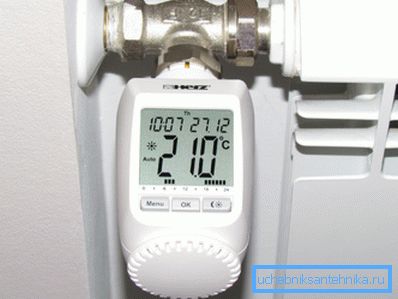

Harici ve entegre sensörlü farklı versiyonlar. Belirli bir modelin seçimi, kurulum işinin özellikleri ile belirlenir. Mekanik işlemin termal kafaları ve bir mikroişlemci ayarlayıcısı olan modeller de farklıdır;

Önemli: Termal kafaların kullanımıyla ilgili istatistikler, doğru şekilde takıldıklarında, enerji tüketiminde yüzde yirmi bir tasarruf anlamına gelir. Bu nedenle, bazı modellerin fiyatının yüksek olmasına rağmen, bu maliyetler tüketilen elektrik veya doğal gaz için daha düşük ücretlerle tam olarak doğrulanmaktadır.

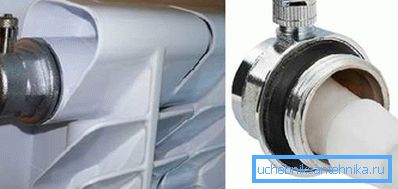

• Radyatör hava temizleyicileri - Pillerden havayı otomatik olarak çıkarmak ve böylece sistemdeki basıncı düzenlemek için tasarlanmış bir valf çeşidi.

Merkezi ve otonom sistemler düzenlenirken, bu tipteki cihazlar eşit olarak talep edilir.

birbirlerine bağlanıp

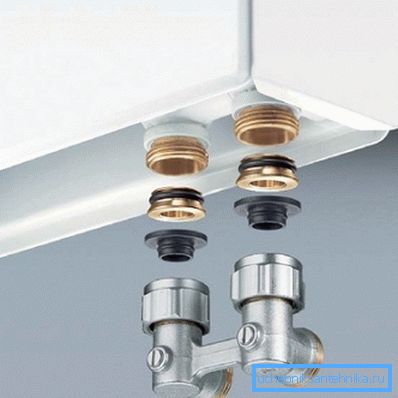

Pilleri takmaya ilişkin talimatlar, özel bağlantı elemanlarının - armatürlerin kullanılması ihtiyacını beraberinde getirir. Bu parçalar sayesinde boru hattını ısıtıcıya bağlayabilir ve aynı zamanda bağlantının sıkılığını da sağlayabilirsiniz.

Isıtma radyatörlerinin çoğunun tamamlanması armatürleri içermez ve bu nedenle bu ürünleri ek bir siparişte satın almak gerekir.

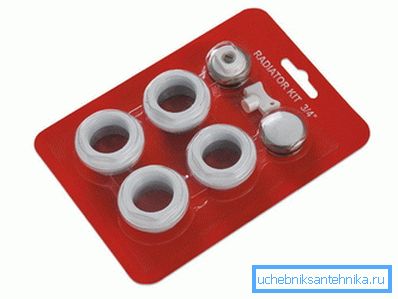

Isıtma cihazlarının montajı için gerekli bağlantı parçaları, özel veya evrensel kitler halinde gerçekleştirilir. Kit, besleme ve geri dönüş bağlantıları için tasarlanmış iki fiş içerir ve kalan iki açıklığın sıkıca kapanması için tasarlanmış iki fiş içerir. Daha fazla açıklık elde edilirse, iki değil, ancak dört fiş.

Önemli: Bağlantı parçalarının kauçuk contalarla donatılmasına rağmen, kurulum sırasında bağlantının daha sıkı olması için yapışkan bant kullanılması önerilir.

Montaj parçaları

Pillerin kurulumunu planlarken, bu cihazların belirli bir konumda sabitlenecek bir şeyleri olacağını unutmayın. Su ile dolu ısıtıcıların dikkate değer ağırlığı göz önüne alındığında, bağlantı elemanlarının seçimine belirli bir sorumlulukla yaklaşılmalıdır.

Satışta sunulan tüm armatürler iki genel tipe ayrılabilir: duvar montajı ve zemin montajı için modifikasyonlar.

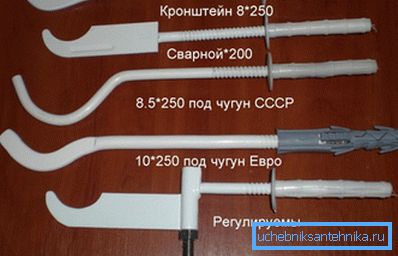

Isıtma cihazlarının duvara montajı için armatür, geniş bir yelpazede farklı braketler ile temsil edilmektedir. Metal braketler boyut, konfigürasyon ve bağlantı yöntemine göre değişir. Sonuç olarak, planlanan çalışmanın özelliklerine en yakın olan seçeneği seçebilirsiniz.

Duvar destekleri yelpazesi arasında aşağıdaki çeşitleri dikkate aldık:

• yükseklik ve uçuşa göre ayarlanabilen çelik bağlantı elemanları;
• dökme demir döküm bağlantı elemanları;
• çelik bağlantı elemanı pim tipi (uzunluk 170-300 mm);
• üzerine sabitlenmiş parantezli çelik şerit;
• açısal takviyeli çelik bağlantılar;
• plastik conta ile standart duvar destekleri.

Isıtma cihazlarının zemin montajı için armatür doğrudan zeminin tabanına monte edilir ve bataryanın ağırlığını alır.

Bu parantezler arasında aşağıdaki çeşitleri dikkate aldık:

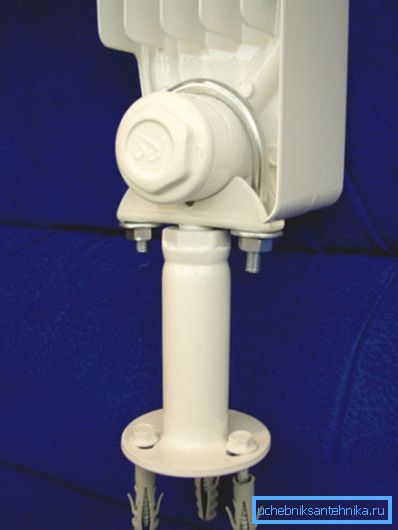

• U şeklindeki braketler, zeminin dibine dübellerle monte edilen dikey raflardır. Üstte bir ısıtıcı cihaz monte edilmiştir; bu, rafa sabit bir U-şekilli kelepçeyle sabitlenir, cıvatalarla sıkılır;
• “Zincir” - bu tip braketlerde, sert bir boyunduruk yerine, bir bisiklet zincirine benzer bir tasarımda, esnek bir zincir kullanılmıştır;
• "Çatal" - bu tür bir takviye, batarya üzerine oturduğu ve herhangi bir şey çekmediği için, sert bir bağlantı anlamına gelmez. Sonuç olarak, radyatör kendi ağırlığı nedeniyle gerekli pozisyonu korur. Bu nedenle, bir fiş şeklinde bir braket duvar tutucularla birlikte kullanılmalıdır.

Kalorifer radyatörlerinin bağlantı parçaları üreticilerine genel bakış

Bugüne kadar, bataryaları bağlamak için vanalar aralığı çeşitli markaların ürünleri ile temsil edilmektedir.

Markaların ne olduğunu kısaca düşünün.

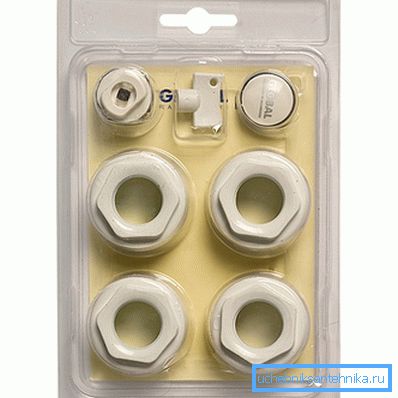

• Küresel - ünlü İtalyan markası, sadece ısıtma cihazları değil, aynı zamanda geniş bir yelpazede yüksek kaliteli bileşenler üretiyor;
• Oasis, ürünleri dökme demir, alüminyum, bimetalik ve çelik piller için çeşitli tiplerde braketler ile temsil edilen bir Çin markasıdır;
• Elsotherm ve Apriori, yerli holding ELSO Group'a ait ticari markalardır. Isıtma cihazlarına ek olarak, bu marka altında çok çeşitli orijinal donanımlar satılmaktadır;
• Radena, bataryaları için orijinal inşaat demiri kitleri üreten bir İtalyan markasıdır.

Önemli: Satışta, radyatör üreten markaların orijinal bağlantı parçaları ile birlikte “isimsiz” ürünler bulabilirsiniz. Anonim ürünler emin olamadığından, bu nedenle radyatörü üreten aynı markanın bileşenlerini satın almak daha iyidir.

Sonuç

Artık bataryaları kurmak için ne tür bağlantı parçaları ve aksesuarların gerektiğini biliyoruz, ısıtma sistemini monte etmek için gereken her şeyi satın alabiliriz.

Açıklığa kavuşturulması gereken sorular var mı? Bu makaledeki videoyu izleyerek daha fazla bilgi bulunabilir.
