Radyatörlerde merkez mesafesi nedir: bimetalik, dökme demir,

Radyatörün başlıkları arasındaki mesafe, ürünün boyutlarının bağlı olduğu önemli teknik özelliklerden biridir. Boyutlar, özellikle pilin bir niş veya pencerenin altına yerleştirilmesi planlanıyorsa, yükleme yeteneğini etkiler. Ürünün doğru seçilmiş boyutu normal ısı transferinin bağlı olduğu temel çalışma standartlarını ihlal etmeyecektir.

Radyatör tiplerine genel bakış ve boyutları

Tasarım özelliklerinde farklılık gösteren birkaç ana radyatör grubu vardır:

1. bölümsel.
2. panel çelik ve bimetalik.
3. konveksiyon.

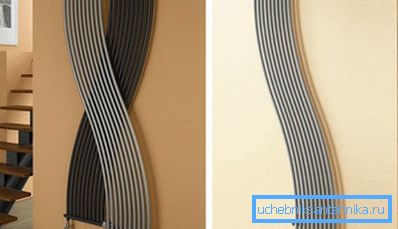

4. Yazarın modelleri, özel olarak yapılmış, benzer formlara sahip değil, ancak işlevlerini yerine getiriyor.

Kullanılan malzeme ve ısıtma cihazlarının tasarım özellikleri şunları belirler:

• su darbesine karşı direnç;
• korozyon;
• kirlenme ve ölçekleme;
• ısı transfer yoğunluğu ve başarının diğer bileşenleri.

Boyut olarak, üst ve alt manifoldlar arasındaki yükseklik farkı (merkez mesafesi) ısıtıcıyı monte etme kabiliyetini etkiler. Çoğu zaman, camların altındaki nişlere yerleştirilirler, eğer pencere açıklığı yeterince büyükse, o zaman yüksek pil sadece uymaz.

Bu parametre doğal dolaşım sistemi olan sistemler için özellikle önemlidir. Gerçek şu ki, sistemdeki basınç, bataryaya ve kaynatıcıya giden su kaynağı arasındaki yükseklik farkı nedeniyle oluşturulmuştur, bu değer ne kadar büyükse, borulardaki doğal basınç da o kadar büyüktür.

Dikkat edin! Örneğin, 250 mm radyatörlerin merkez mesafesi sadece çok düşük pencere eşikleri altında seçim yapmak için mantıklıdır. Bu durumda, pili 50-60 cm'lik pencere eşiği yüksekliğinin altında bile kurabilirsiniz.

Panel ısıtıcılar, iki yivli panel arasında, 1 cm'ye kadar aralarında bir boşluk bulunan bir bobin-soğutucu ile kaynatılır.Bu tür bir yüzey, ısıtılmış yüzey alanını ve ısı transferini - radyasyon artı konveksiyonunu arttırır. Yetersiz kapasite hızlı ısı transferine katkıda bulunur - verimlilik% 75'e ulaşır, fakat aynı zamanda hızlı bir şekilde soğur.

Panel ürünlerinin eksikliği:

• Merkezi ısıtma sistemlerinde kullanılmaya uygun olmayan su darbesine karşı hassasiyetleri;
• asidik sudan korozyon;
• Aynı korozyondan dolayı, ancak oksijenle temas halinde olduğu için suyu uzun süre boşaltmak imkansızdır.

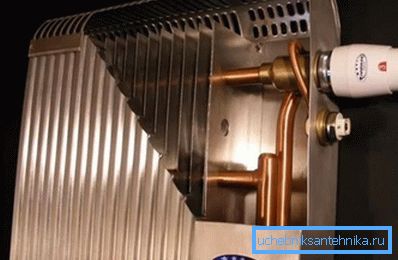

Seksiyonel piller yapıcı değişiklikler için iyi bir fırsattır - güç değişiklikleri veya onarımları için bölümlerin sayısında artış / azalma. Bimetalik cihazlar, geleneksel kırılgan fakat dayanıklı dökme demiri yüksek inertlikle değiştirmiştir.

İçlerinde, soğutucu, yüksek termal iletkenliğe sahip alüminyum kanatlara sahip çelik borulardan geçer.

Bimetalik pil, bir üründe iki avantajın bir örneğidir, yani:

• çelik dengesiz basınç ve agresif ortama dayanır;
• Alüminyum hemen sıcaklık değişikliklerine tepki verir.

Dikkat edin! Bu eksikliklerden sadece bedeli dikkate alabiliriz. Bir bimetalik radyatörün fiyatı, dökme demir veya çelikten 2-3 kat daha yüksek olabilir.

Bimetalik pilleri seçerken, sadece merkez mesafeyi değil, dikey ve yatay kanalların çapını da hesaba katmak gerekir. Boyutlara gelince, en popüler olanı, 500 mm'lik meme delikleri arasında bir fark olan modeller olarak düşünülebilir (ısıtıcının toplam yüksekliği 570 mm'dir).

Ancak vakumlu bataryalarda "merkez mesafesi" kavramı basitçe mevcut değildir. Gerçek şu ki, soğutucu akışkanın buharlaşmasına bağlı olarak soğutucunun dolaştığı sadece 1 akış borusu ve yüzeyin düzgün bir şekilde ısıtılması sağlanır.

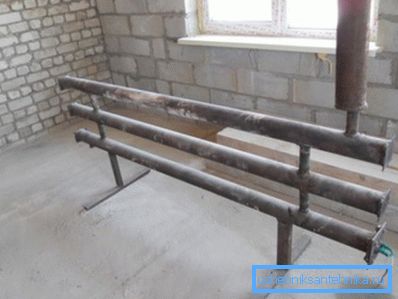

Tübüler piller - yazmaçlar, kompaktlıktaki üstün kesit ve çeşitli formlar. Eklemlerde sızıntı olmaması, parçaların kaynatılması ile sağlanmakta, 15 atm çalışma basıncına dayanmaktadır, ancak ince duvarlar su çekicisini yetersiz tutmamaktadır. Kayıtlar kendi elleriyle yapmak, borular arasında keyfi bir adım seçmek mümkün.

Radyatör boyutları hakkında daha fazla bilgi edinin

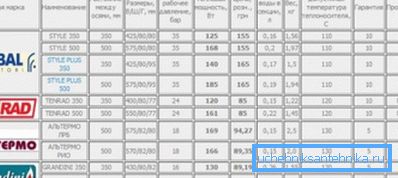

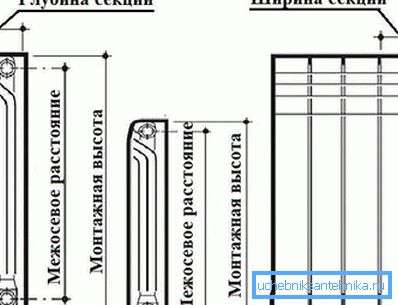

Isı çıkışına ek olarak ısıtma cihazları için teknik dokümantasyonda, ölçülerin yanı sıra merkez mesafesi de belirtilmelidir. Tipe ve üreticiye bağlı olarak, ısıtıcıların boyutları değişebilir.

Bimetalik radyatörler

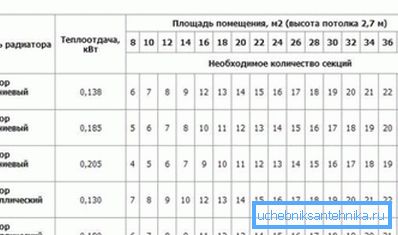

Tüm batarya boyutlarında, toplayıcılar arasındaki mesafe belirleyici olarak kabul edilebilir - buna bağlı olarak ürünün boyutu. Ve bölümlü cihazların uzunluğu değiştirilebiliyorsa, yükseklik bir tökezleme bloğu haline gelebilir. Bu parametre, model adından sonra bir sayı ile gösterilir, örneğin, ALUX 200. Alüminyum radyatörler için standart merkez mesafesi 350 ve 500 mm'dir, ancak bu rakam 200 ila 800 mm arasında değişebilir.

Örneğin, 245 mm yüksekliğindeki ve 100 mm derinliğe sahip ALUX 200 İtalyan kesit modellerinde, her bölüm 92 W güçle 80 mm uzunluğundadır. Maksimum uzunluk 1472 watt gücünde 1280 mm'dir (16 bölüm). 395 mm yüksekliğindeki ALUX 350 modeli, 138 W gücünde, aynı boyutlara ve parça sayısına sahip, ALUX 500, 179 W güç bölümüyle 545 mm yüksekliğe sahip.

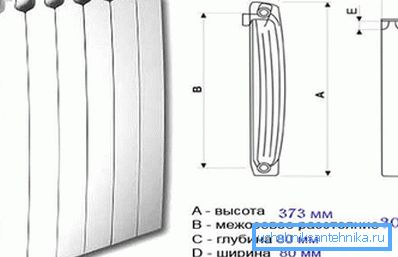

Bimetalik pillerin standart ölçü aralığı, 200 ila 500 mm arası merkez mesafeleri içerir. Ancak, cihazın yüksekliğine, üreticiye bağlı olarak biraz farklı olabilir. Örneğin, bu parametre 500 mm ise, Rifar Monolit'in yüksekliği 577 mm ve Germanyum Neo modelinin yüksekliği - 560 mm'dir.

450 mm merkez mesafeli bimetalik radyatörler mevcut değildir. Bu nedenle, ısıtma cihazının boyutuna en yakın olması gerekir.

Dikkat edin! Boruların yüksekliği merkez mesafesine uymuyorsa, bunları her zaman azaltabilir veya seyreltebilirsiniz. Geçişin düzgün olması ve 90 derecelik bir açıda olmaması önemlidir.

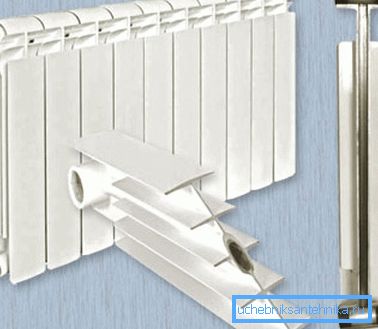

Bimetalik radyatör tasarımı, 2 yatay borunun yanı sıra, içinden soğutucu akışkanın dolaştığı daha ince dikey borular sağlar. Fakat düşük modellerde olmayabilirler. Örneğin, ısıtma cihazının yüksekliği yaklaşık 20 cm olduğunda, aynı zamanda 2 yatay borudan iyi bir şekilde ısınacaktır.

Döküm Radyatörler

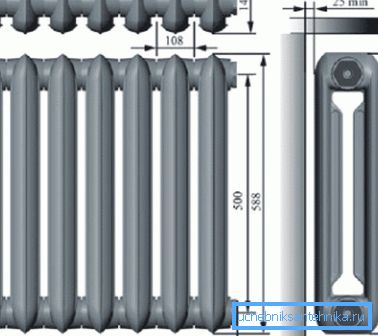

Bu modeller klasik olarak kabul edilir ve 150 yıldan fazla bir süredir kullanılmaktadır, elbette görünüm önemli değişimlere uğramıştır, ancak fikir aynı kalmıştır. Bu tip bir pil ayrı bir standart bile yayınladı - GOST 8690-94.

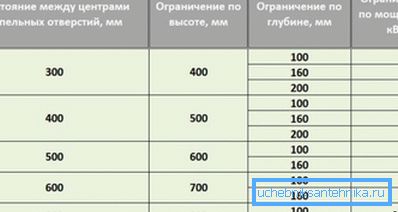

Bu belgeye göre, nipel delikleri arasındaki mesafeler 300 ila 800 mm arasında olup, cihazın toplam yüksekliği 400 ila 900 mm'dir.

Bu tür ısıtma cihazlarının çeşitleri için 1, 2 ve 3 kanallı modeller üretilir, bölümlerin şekli de farklı olabilir. Bir batarya seçerken karıştırılmaması için, markalama cihazının özelliklerini bilmeniz yeterlidir.

GOST 8690-94'e göre, işaretleme yaparken, bu gibi radyatör parametreleri aşağıdaki gibi gösterilir:

• derinliği;
• meme deliklerinin merkezi eksenleri arasındaki mesafe;
• Isıtma sistemindeki basınç önemli olduğundan, maksimum çalışma basıncı da işarete kaydedilir;

Dikkat edin! Dökme demir kırılgan bir malzemedir, bu nedenle hidrolik darbeleri tolere etmez. Böyle bir durum ısıtma sisteminde yaygın değilse, dökme demir pilleri reddetmek ve bir çelik veya bimetalik analog seçmek daha iyidir.

• Kullanılan standartların yanı sıra bölümlerin sayısını gösterir.

Isıtma radyatörünün (450) merkez mesafesini seçmek isterseniz, bu parametrenin en yakın değeri 400 mm olan bir batarya seçebilir ve boruyu hafifçe azaltabilirsiniz. Standart, meme delikleri arasında 450 mm'lik bir mesafe bulunan ısıtma cihazlarının serbest bırakılmasını sağlamaz.

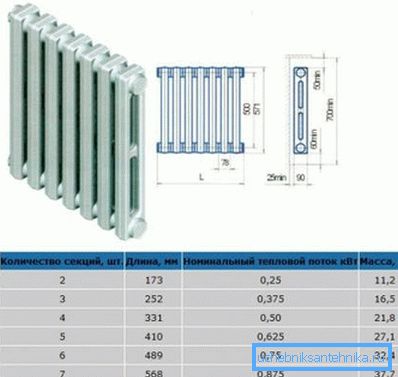

Etiketleme genellikle bir bölümün termal kapasitesini gösterir. Örneğin, MS-140M-500-0.9 girişi, bir bölümün 140 W ısı verebildiğini, orta mesafenin 500 mm olduğunu ve çalışma basıncının 9 atmosfer olduğunu ifade eder.

Alüminyum radyatörler

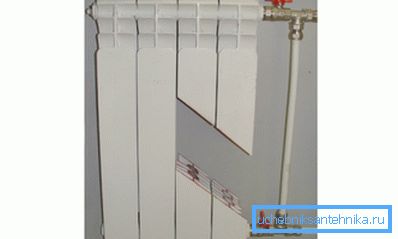

Alüminyum radyatörler ve bimetalik radyatörler arasındaki ana fark, boruların, soğutucu akışkanın hareket ettiği çerçevenin alüminyum alaşımından yapılmasıdır. Bimetalik olarak çelik veya bakırdan imal edilir ve alüminyum sadece yüzgeçler için kullanılır.

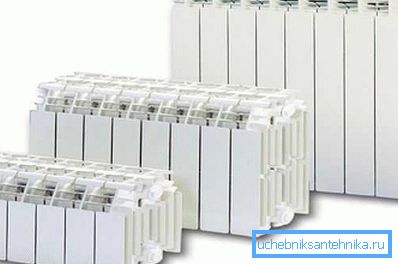

Boyut aralığına gelince, minimum değer 150 mm olarak kabul edilebilir ve üst eşik, meme deliklerinin aksları arasında 800 mm ile sınırlandırılır.

Buna göre, boyut değişiklikleri ve pil gücü:

• 150 mm'lik bebek yüksekliği büyük pencereli evler için uygundur, pencereden görünümü engellemez. Set, bacakları duvarlara sabitlemek için gerekli olmayacak şekilde içerir;
• büyük boyutlarda 700-800 mm radyatörün geliştirilmiş yüzeyi nedeniyle yüksek ısı transferine sahiptir;
• Ancak en çok çalışan meme deliklerinin eksenleri arasında 400-500 mm'lik boyut olarak kabul edilebilir. Bunlar çoğu dairede kullanılan pillerdir.

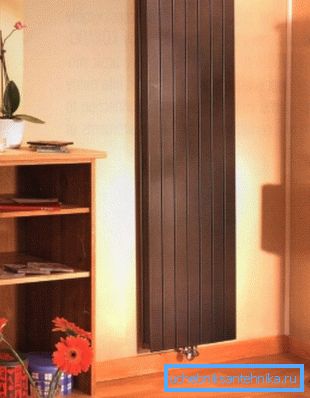

Dikey radyatörleri de vurgulamalıyız. Isıtma cihazını yerleştirmek için pencerenin altında çok uygun değilse, o zaman odanın tasarımı için talimatlar köşeye dikey bir radyatör yerleştirmenizi sağlar. Genişlik açısından oldukça küçüktür (kelimenin tam anlamıyla 5-7 bölüm), ancak burada yükseklik 2 metreye ulaşabilir.

Alüminyum radyatörlerde, merkez mesafesi 1.200 ila 2.000 mm arasındadır. Gerçekte, böyle bir pilin verimi geleneksel olanla karşılaştırıldığında biraz daha düşüktür, çünkü bunun bir kısmı odanın üst kısmında yer alır, burada sıcaklık tabandan daha yüksektir.

Çelik radyatörlerin boyutları

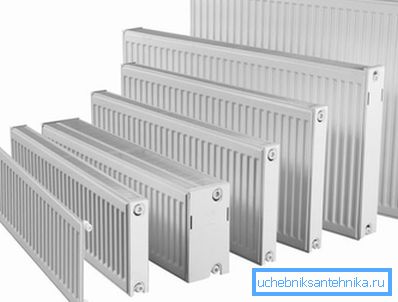

Panel çelik radyatörlerin genel boyutları 20-90 cm arasındadır ve eksenel mesafe yükseklikten 5–7 cm daha azdır. 450 mm'lik eksenel mesafeli cihazlar üretilir, böyle standart bir boyut dökme demir, bimetalik muadillerinde yoktur.

Çelik radyatörler de dikey olabilir, bu durumda maksimum yükseklik 2-3 metre olabilir. Ancak daha sık geleneksel modeller kullanılır.

Ayrıca, çelik borulardan yapılan kayıtlar (bunun nedeni, kaynak çeliğinin ve mukavemetinin kolaylığından kaynaklanmaktadır). Ancak, bu tip ısıtıcılar için herhangi bir kısıtlama yoktur ve çap, müşterinin isteğine ve ısıtıcının ısı transferine dayanarak seçilir.

Sonunda

Merkez mesafesi, herhangi bir modern radyatörde önemli bir parametredir. Bu boyuttan cihazın yüksekliğine ve dolayısıyla pencerenin altındaki bir nişe takılma olasılığına bağlıdır. Modern radyatörlerin ebatları, bunların hem normal bir dairede hem de büyük bir pencerenin altına monte edilmesine izin verecektir.

Bu makaledeki video, eviniz için bir ısıtma radyatörü seçimiyle ilgili birçok yararlı ipucu içeriyor.
