Radyatörleri merkezi veya otonom bir sisteme nasıl

Bu yazıda, radyatörleri bağlamak ve uygulamalarının özelliklerini anlatmak için mevcut yollara bakacağız. Makalenin konusu oldukça ilgi çekicidir, çünkü piyasadaki ısıtma ekipmanı yelpazesinin genişletilmesi doğru seçim, kurulum ve işletim ihtiyacını ortaya koymaktadır.

Ancak, bir ısıtma radyatörünün nasıl bağlanacağını söylemeden önce, ısıtma sistemlerinin türlerini ve bunların uygulama özelliklerinin belirlenmesi gerekir.

Isıtma akülerinin entegre edildiği sistem tipleri

Bataryayı kendi ellerinizle bağlama prensibini anlamak için, bu cihazın çalıştırılacağı sistem hakkında genel bir fikre sahip olmanız gerekir (ayrıca bkz. Bakır ısıtma radyatörleri ürünü: özellikler, teknik özellikler ve kurulum prosedürleri).

Şu anda dünya çapında iki tip ısıtma sistemi bulunmaktadır:

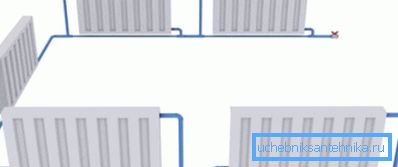

• Tek borulu sistem, kural olarak çok katlı apartmanlarda kullanılır.. Çalışma prensibi basittir - ısıtılmış su bir borudan geçerek belirli sayıda pilin içinden geçer.

Bir boru tipi sistemler, cihaz açısından en basit olanıdır ve sonuç olarak, gerçekleştirilmelerinin fiyatı düşüktür. Ancak bu çözümün önemli bir dezavantajı var - sıcaklık göstergelerini farklı odalarda birbirinden bağımsız olarak kontrol edememe.

• İki borulu sistem, cihazda daha karmaşıktır, ancak tasarım tasarım normuna karşılık gelen ısı transferi ile birlikte, her bir oda için en uygun sıcaklık parametrelerini ayarlamanıza izin verir.

Kural olarak, bu ısıtma düşük katlı binalarda uygulanır. Böyle bir sistemin çalışması prensibi, tüm akülerin birbirine paralel olarak bağlanmasıdır, bu nedenle bunların her birinde sıcaklığı ayrı ayrı düzenlemek mümkündür.

Soğutucu akışkanın özellikleri

Radyatörlerin bağlanması için en iyi seçeneklerin belirlenmesi, sistemdeki soğutucu akışkanın özelliklerini dikkate almak gerekir. Şu anda iki şema kullanılmaktadır: zorla ve doğal dolaşım.

Doğal dolaşımda, özel bağlantı gereksinimleri yoktur ve genleşme deposunun sistemde nerede olduğuna bağlı olarak, bir alt veya üst bağlantı uygulanabilir.

Daha ilerici olan, soğutucunun, kazanın ve bataryanın bulunduğu yerdeki farklılıktan ve bir sirkülasyon pompasının kullanılmasından dolayı sistem içinde hareket ettiği zorunlu sirkülasyon şemasıdır. Zorunlu sirkülasyonlu bir sistemde radyatörlerin nasıl düzgün bir şekilde bağlanacağını düşünün.

Geçerli bağlantı yöntemleri

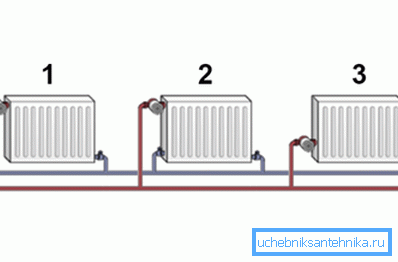

• Radyatörlerin bağlanması için tek yönlü bir yöntem, bir besleme bölümüne (besleme borusu) ve dönüşe (deşarj borusuna) bağlanmayı içerir. Bu durumda, akış en üstte ve dönüş altta. Bu çözüm, tüm pillerdeki tüm bölümlerin eşit şekilde ısınmasını sağlar.

Bu çözümün, orta radyatörlerin kullanıldığı (8 bölüme kadar) tek katlı konutlarda kullanım için en rasyonel olduğu düşünülmektedir.

Önemli: Çok sayıda kesiti olan yapılar, büyük pillerdeki ısı kaybını önleyebilecek diğer yöntemlerin kullanılmasını gerektirir.

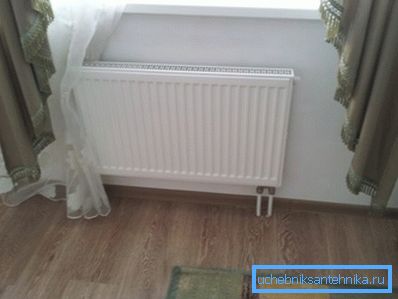

• Alttan bağlantılı bir ısıtma radyatörü kullanabilirsiniz. Boru hattının bir kısmı zemin kaplamasının altında gizlenmişse böyle bir çözüm önemlidir. Böylece, alttan alttan veya alt taraftaki radyatöre bağlanan boruları döşeyin.

Bu yöntemin avantajı, boru hattının düşük görünürlüğüdür. Alt bağlantının dezavantajı düşük verimlidir, çünkü böyle bir bağlantı ile ısı kaybı% 15'e kadar çıkabilir. Sonuç olarak, pilin üst ve alt kısmı eşit olmayan şekilde ısınabilir.

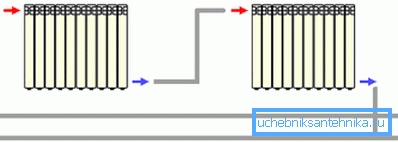

• Eğer soru çok sayıda bölümle ısı kaybını en aza indirmek için radyatörlerin nasıl bağlanacağıysa, çapraz (diyagonal) yöntemi uygulayabilirsiniz.

Doğru bağlantı, bu durumda, aşağıdaki gibidir: besleme, radyatörün tepesine eklenirken, boşaltma borusu diğer tarafa yerleştirilir, ancak alt kısımda.

Bu çözüm bariz bir avantaja sahiptir, çünkü yukarıdaki ve altındaki tüm bölümler neredeyse eşit şekilde ısıtılır. Çapraz bağlama ısı kaybı% 2'den fazla değilse.

Kurulum çalışmaları için aksesuarlar seçin

Boruları bataryalara bağlama yöntemlerine karar verdikten sonra, radyatörlerin bağlanması için hangi bağlantıların en iyi seçenek olduğunu düşüneceğiz.

Valfler ve bileşenler, kullanılan ısıtma ekipmanı tipine ve kablolama şemasına uygun olarak seçilir ve satın alınır.

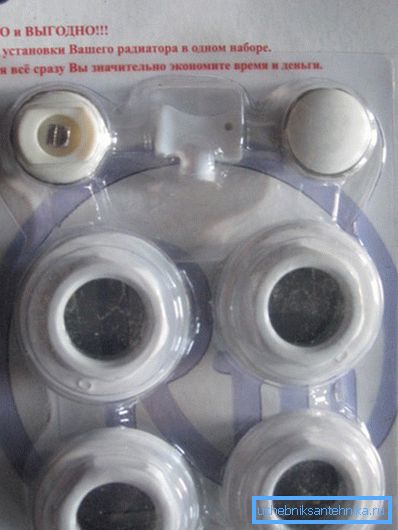

Isıtma sistemleri için standart kurulum kiti aşağıdaki bileşen listesini içerir:

• futorki 4 adet miktarında;
• Mayevsky'nin vinci;
• vidalı tapa;
• Paronitovye veya silikon contalar;
• duvar ve zemin köşebentleri;
• Boru hattının çapı, bataryadaki giriş çapından farklıysa, adaptörler gereklidir.

Isıtma radyatörünü düzgün şekilde nasıl bağlayacağınızı düşünün.

Radyatör takmaya yönelik öneriler

Daha önce listelenen yöntemlerden birinin seçimine karar verdiniz mi? Kurulum ile devam etmekte (aynı zamanda Elektrikli Radyatörler makalesini okuyunuz: Ana Tipler ve Çalışmanın Özellikleri).

Kurulum talimatları radyatör ve boruların kullanımına bağlıdır.

• Sadece özel bir aletle çalışırız. Örneğin, eşit bir kesim için bağlantı parçalarının montajı için kesilmiş polipropilen veya metal-plastik bir demir testeresi değil, özel bir boru kesici olmalıdır.
• Parantezleri takmadan ve pili takmadan önce, duvarın sıkı ve sağlam olduğundan emin olun.
• Bu yapıların ağırlığı önemli olduğundan radyatörlerin (alüminyum bile) montajı yalnız yapılmamalıdır.
• Bağlantı rakorları sızdırmazlık kauçukuna sahipse, yapışkan bantların veya çekmecelerin kullanılması önerilmez.
• İplikleri bozmamak için bağlantı elemanlarını akülerin deliklerine orta kuvvetle vidalamak gerekir.

Önemli: Kurulumun sonunda bağlantılar kuru olarak silinir ve sistem test çalışması için su ile doldurulur. Bağlantı yerine kuru bir peçete tutuyoruz ve sonra üzerinde nem var mı diye bakıyoruz.

Sonuç

Artık ısıtma radyatörünü nasıl bağlayacağınızı biliyorsunuz, gerekli malzemelerin ve montaj işlerinin satın alınmasına geçebilirsiniz. Herhangi bir sorunuz var mı?

Bu makaledeki videoda daha fazla bilgi arayın.
