Radyatörlerin bağlantı tipleri: seri, paralel, diyagonal,

Muhtemelen, bir ısıtma radyatörünün doğrudan bir bağlantısının üç ana seçeneği (yan, alt ve diyagonal) içerdiği gerçeğine dikkat etmelisiniz, ancak bazı nüanslar mümkündür. Ek olarak, tek boru veya iki borulu olabilen konturlar için seçenekler vardır, aynı zamanda binadaki kat sayısına bağlıdır ve ayrıca tasarım açısından da düşünülebilir. Ancak, bu konuyla ilgili olarak aşağıdaki konular hakkında daha fazla konuşacağız. Ayrıca bu makaledeki videonun konusunu da size göstereceğiz.

Farklı şekilde bağlanma yolları

Kontür çeşitleri

Not. Isıtma sistemi devresi, tek boru veya iki borulu olabilir. Cihazların ısı aktarımının verimliliği ve bunların bağlantı yöntemleri de buna bağlıdır.

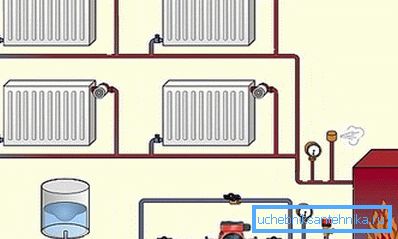

1. Tek borulu bir ısıtma sistemi, ısıtma radyatörlerinin çarptığı tek bir borudan ilmekli bir ilmek anlamına gelir - bu kurulumun bir örneği, üstteki resimde gösterilmektedir:
2. burada, kazandan hareket eden, daha küçük çaplı boruların içinden geçen soğutma sıvısı, akülerden uzaklaşır ve sirkülasyon pompasının basıncı altında aynı boruya geri döner;
3. ancak ısıtıcıdan geçtikten sonra, su sıcaklığı kaybeder, bu nedenle, bu tür bir sistemdeki daha radyatörler, daha soğuk olan su, sonunda olacaktır;
4. otonom sistemlerde, her birinde yaklaşık olarak aynı sıcaklığı muhafaza edebilmek için, bir ilmekli boru üzerinde 3-4 radyatörden daha fazlasının kurulması tavsiye edilmez;

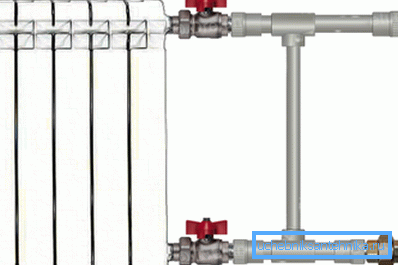

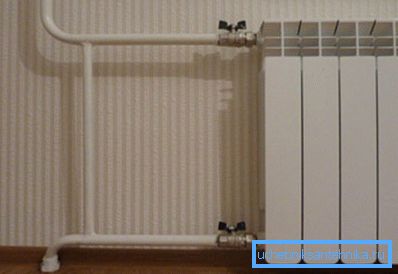

1. Tek borulu bir sistemde, özellikle çok katlı binalarda, cihazları yan taraftan bağlamak daha uygundur, ancak sonraki akülerdeki sıcaklığı mümkün olduğunca korumak için, bir yan taraftaki radyatöre nasıl bağlanır? Bunu yapmak için, “bypass” adı verilen bir jumper, besleme ve geri dönüş boruları arasında keser ve iki amaca hizmet eder:
2. ilk olarak, suyun bir kısmı pille girmeden borudan geçer, bu nedenle, soğutulmaz;
3. ikinci olarak, baypas sayesinde, soğutucu akışkan boşaltmadan sökebilirsiniz, devre bir baypas olmadan doğrudan radyatörden geçerse bile;

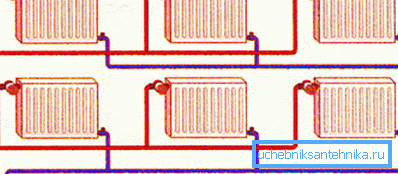

1. İki borulu devre daha uygun olarak adlandırılabilir - burada soğutma sıvısı besleme borusundan radyatöre girer ve soğutulmuş su dönüş borusuna boşaltılır ve yeni ısıtma için kazana geri döner:
2. Ancak, böyle bir düzenlemeyi çalıştırma maliyeti biraz daha yüksektir, çünkü daha fazla su ısıtmanız gerektiğinden, ödemek için daha fazla enerji harcamanız gerekir;
3. Ancak böyle bir devre asla problemlere neden olmaz ve içine çok sayıda radyatör yerleştirebilirsiniz, çünkü hepsinde eşit bir sıcaklığı muhafaza etmek mümkündür;

1. Buna ek olarak, iki borulu bir sistem için, talimat, bir radyatör devresinin sıcak bir zeminle birleşme bağlantısını sağlar, ancak bunlar, farklı sıcaklıklarda soğutucu akışkanını gerektiren iki farklı cihazdır.
2. Ancak, bu açık anlaşmazlığa rağmen, böyle bir bağlantı gerçekleşir - ayrı bir sistem üzerinde çalışan üç yollu bir vana yerden ısıtma borusunun girişine monte edilir ve devre istenen duruma kadar ısındığında, vana harekete geçer ve beslemeden gelen sıcak su “geri dönüş” e sıfırlanır;

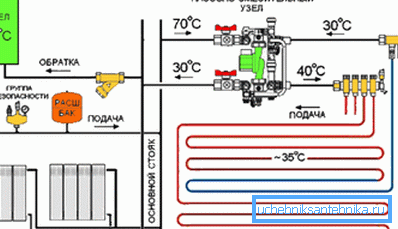

3. Böyle bir bağlantının ilkesi, bu paragrafın üzerindeki şematik görüntüde iyi gösterilmiştir.

Sıralı ve paralel

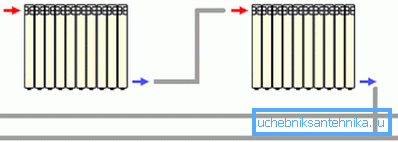

Ek olarak, bağlantı seri ve paralel olabilir, böylece radyatörlerin seri bağlantısı üstteki resimde gösterilmektedir.

Bu durum ayrıca baypas bloke olduğunda ve bir radyatörden gelen suyun hemen diğerine akarak, besleme ve geri dönüş akışını atlayarak ortaya çıkar. Ancak dolaşımın aygıt boyunca çapraz olarak olması gerekli değildir - bu nedenle bir alt yan bağlantı (“Leningrad”) veya tek taraflı bir yan bağlantı olabilir, bu nokta ısı transfer sıvısının aküden aküye akmasıdır.

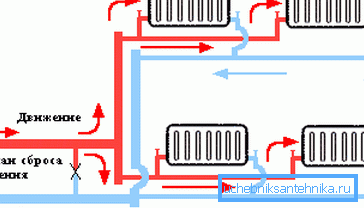

Isıtma radyatörlerinin bağlantısı paralel olduğunda, bunlar birbirinden bağımsızdır, bu nedenle içlerindeki su sıcaklığı hem ilk hem de son cihazda eşit olacaktır.

Ancak bu, yalnızca akü miktarının herhangi bir şekilde soğutucu akışını etkilemediği iki borulu bir sistemde mümkündür. Üstte gördüğünüz böyle bir bağlantının şeması, yan, alt veya köşegen olabilir.

Çapraz, yan ve alt

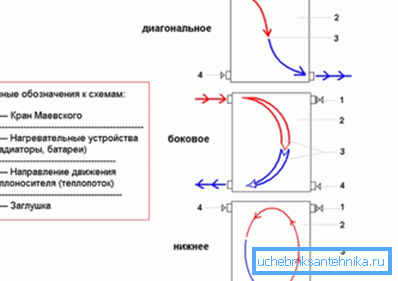

Radyatörlerin diyagonal bağlantısı optimal kabul edilir, çünkü soğutucu en büyük üniformiteyle birlikte dolaşır, bu nedenle ekli belgelerin nominal gücünü gördüğünüzde, cihazın tüm alanı eşit olarak kullanıldığında üretici bu tip bağlantıdan ilerler.

Burada maksimum güç kaybının olmadığı ve% 100 olarak verildiği düşünülmektedir. Tüm kapasiteyi en iyi şekilde kullanabileceğiniz zaman başka bir yardımcı seçenek vardır, ancak bu biraz daha düşüktür.

Isıtma cihazı biraz daha kötü çalışır (sadece nominal gücün% 95'inde), eğer bir taraftan (bir tarafta veya her iki tarafta) bağlanmışsa - burada ısıtma alanı besleme tarafında daha yoğun olacaktır.

Ancak “Leningrad” olarak da adlandırılan daha düşük bir bağlantıda, nominal verimlilik yalnızca% 90'tır, çünkü sirkülasyon yüksek basınçla engellenir ve doğal olarak burada ısıtma alanı en düzensizdir.

Not. Dairenizdeki veya özel evinizdeki ısıtıcıların gücünü hesaplamaya başlamadan önce, radyatör bağlama yöntemini belirlemelisiniz. Sadece bu durumda, bölümlerin sayısını en doğru şekilde hesaplayabileceksiniz.

Isı dağıtımı optimize edici olarak genişletici kanalı

Maksimum (% 100) ısı çıkışını sağlamak için, pilleri diyagonal olarak merkezi veya merkezi bir ısıtma sistemine bağlamak her zaman mümkün değildir ve bunun için çeşitli nedenler vardır - hem teknik yetenekleri hem de iç özellikleri veya basitçe insan faktörü vardır - görüşünüzü kaybettiniz veya görmediniz mi biliyordum.

Çok fazla bölüm olmadığında, her durumda, en fazla 8-10 parça, hatta daha azı, daha sonra radyatörün toplam alanında sıcaklık düşüşleri fark edilmez ve eğer farkedilirse, o kadar fazla değildir. Ancak, bölümlerin sayısı arttırılırsa ve bu tür bir ihtiyaç oldukça sık görülürse, aynı cihazın farklı uçlarındaki sıcaklık düşüşleri 10 ° C'ye ve hatta daha fazlasına ulaşabilir.

Tabii ki, yeniden bağlayabilirsiniz, yani, aygıtı çapraz olarak bağlayın ve bu durumda, soğutucu tüm alana eşit olarak dağıtılacaktır, ancak bu aynı teknik koşullar veya iç özellikler nedeniyle her zaman mümkün değildir.

Böyle bir durumda, bir tür derde deva vardır - bir sebepten dolayı, bir sebepten dolayı, sağlık gereçleri satan mağazalarımızda bulmak çok zor olan, ancak bağımsız olarak yapılabilen bir kanal genişleticidir.

Bunu yapmak için, 18 mm'lik bir dış çapa ve en az 1 mm'lik bir duvar kalınlığına sahip bir bakır boruya ve ayrıca 19.5 mm'lik bir dış çapa sahip lehim için (bağlantı parçasına adaptör) bir bakır bağlantısına ihtiyacınız olacaktır.

Borunun uzunluğu, bölümlerin sayısı dikkate alınarak hesaplanır, böylece son ve sondan bir önceki bölümün kavşağına ulaşılır - bazı durumlarda, uzatma kablosu radyatörün ortasına yapılır, ancak boruyu istediğiniz zaman kesebilirsiniz. Lehim işlemini tüm detaylarda açıklayamayacağız, sadece akışın boru içine girmemesini, yani donmuş bir damlanın oluşabileceğinden ve sirkülasyon sırasında suyun ses çıkaracağından çok fazla olmamalıyız.

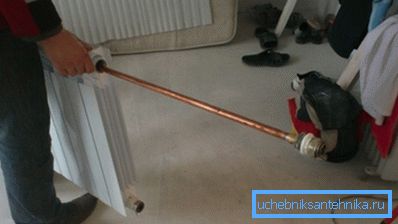

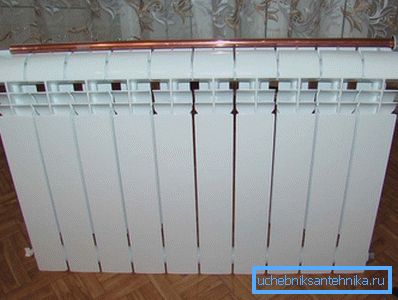

Kanal genişletici radyatörün üst kısmına monte edilmiştir, ancak elbette, ihtiyacınız olan sıcaklığı ayarlayabileceğiniz bir termal kafa ile birlikte kullanmak daha iyidir. Ancak, soğutucu akışkanın akü alanında dağılımı artık tek tip olacak.

Sonuç

Radyatörleri kendi ellerinizle de bağlayabilirsiniz, tabi ki, bunun için gerekli araçlara sahipseniz. Fakat bu işe yeni başlayan biriyseniz, bunun tamamen sorumlu olduğunu unutmayın - ısıtma mevsiminde sistemin sızması sadece hoş olmayan bir fenomen değil, sıradan olandan da söylenebilir. Bu nedenle, eğer gücünüze güvenmiyorsanız, o zaman bir uzmanı davet etmek daha iyidir.
