Radyatörlerin bölümlerinin sayısını bağımsız olarak nasıl

Oda başına bir ısıtma radyatörünün bölümlerinin sayısını doğru olarak hesaplamak için, belirli alan başına toplam bölüm sayısını belirlemeniz yeterli değildir, burada diğer parametreleri hesaba katmanız gerekir. Her şeyden önce, diğer parametrelerle, cihazın ısı kaybını doğrudan etkileyebilecek, cihazın spesifik termal gücü ve lokasyonu anlamına gelir.

Evin alanı (kareleme) veya hacmi (küp kapasitesi) bazında hesaplamalar yapabilmeniz ve ayrıca konuyla ilgili bir video klibi göstereceğiz.

Hesaplama Yöntemleri

Radyatörler hakkında biraz

• Isıtıcılar üretimi için metal farklı kullanıldığı için, elbette güçleri de farklı olacaktır., ayrıca bölümlerin büyüklüğü bunu doğrudan etkiler.
• Dökme demir radyatörlerin bölümlerinin sayısını hesaplarsanız, derhal bu tür cihazların merkezi ısıtma sistemine sahip evlerde daha kabul edilebilir olmasını sağlayın. Bu arada, soğutucunun periyodik olarak temin edildiği ancak dairenizin mikro iklimine uygun olmadığı durumlarda.. Bu nedenle, elde edilen ısının mümkün olduğunca uzun süre tutulması ve dökme demirin bunun için ideal bir seçenek olması önemlidir, ayrıca bir bölümdeki akış oranı, bağımsız ısınma ile son derece kârsız olan diğer metallerden daha yüksektir.

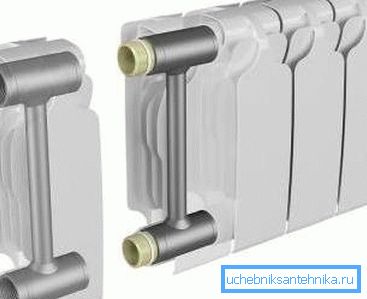

• Bağımsız ısıtma durumunda, tabii ki, bimetal kullanmak en iyisidir - Bu, duvarların iki metalden yapıldığı - iç çeliğin ve aynı zamanda yüksek basınca dayanabilecek ve aynı zamanda odaya ısıyı hızla serbest bırakabilen üst alüminyumdan yapılmış bir cihazdır. Tabii ki, bu tür radyatörlerin fiyatı dökme demirden daha yüksektir.
• Alüminyum radyatörlerin mağazada satışa sunulması muhtemeldir, ancak bu büyük olasılıkla aynı bimetal olacaktır, çünkü Avrupa'dan ithal edilebilmelerine rağmen, saf alüminyumdan yapılmış cihazlar burada üretilmez.. Fakat çok yüksek bir maliyete sahiptirler ve yüksek basınca dayanıklı değildir, ayrıca, talimat her zaman soğutucuya özel bir akışkanın eklenmesini sağlar.

• Ayrıca çelik radyatör panel tipi satın alabilirsiniz, Aynı zamanda çok hızlı bir şekilde ısı verir ve bir kural olarak, otonom ısıtma için kullanılır. Ancak, bu tür cihazlar bölümler halinde üretilmemekte, ancak paneller biçiminde, bu nedenle, sayılarını hesaplamak için, pasaporta belirtilen her birinin özel gücüne ihtiyacınız olacaktır.

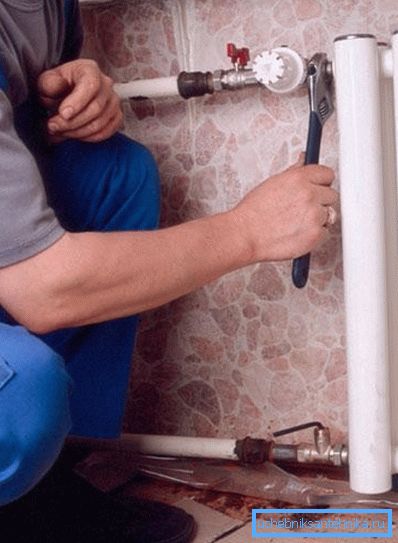

Not. Isıtma işlemini kendi ellerinizle kurarken, oksidasyon işleminden kaçınmak için, özellikle alüminyum ve dökme demir kombinasyonuna bağlı olarak, bir devredeki farklı metallerden radyatörlerin monte edilmesi son derece arzu edilmez.

Alan hesaplama

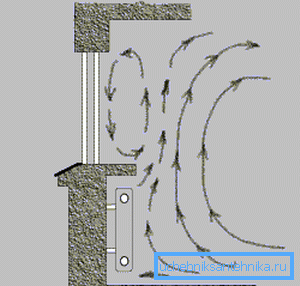

Not. Normalde ısıtılmış bir odada en ciddi soğuk kaynakları pencere ve kapılardır, ancak kapı katı, kalın ve en küçük çatlaklar olmadan, pencere camı ısınamaz, hatta çok bölmeli bir paket olabilir. Bu nedenle, bölümlerin sayısını daha doğru hesaplayabilmek için, her pencerenin altında bir ısıtma cihazı tasarlamanız gerekir - bu, soğuk akışı kesen bir hava perdesi gibi bir şey yaratacaktır.

Tavanların 240-260 cm yüksekliğe sahip olduğu standart bir oda yüksekliği için, radyatörlerin bölümlerini hesaplamak çok kolay ve hızlıdır, ancak bunun için bir odanın veya tüm evin alanını ölçmeniz gerekir.

Tesislerin standart yüksekliklerinden bahsediyoruz, dolayısıyla SNiP 2.04.05-91 * (SNiP 2.04.05-91) yerine, odadaki her metrekare için 100 W termal enerji gerekmektedir. Cihazı 3.56.5 = 22.75 m'lik odaya kurmanız gerektiğini düşünün.², Bu, gücünün 22.75 * 100 = 2275 W = 2.275 kW olması gerektiği anlamına gelir.

Ancak, bir panel radyatörse, en uygun gücü olan bir cihazı seçeriz, örneğin 2.3 veya 2.5 kW (bir kenar boşluğuna sahip olmak daha iyi olur), ancak bölümler sayılmalıdır. Deneme hesaplaması yapalım - bimetalik piller için, bir bölüm yaklaşık 160 ila 180 watt.

Fakat ortalama değeri aldık - 170 W veya 0.17 kW (bölümlerin gücü üreticiden teknik pasaportta belirtilmelidir). Bu nedenle, tesisler için gerekli toplam gücü 0.17'ye bölmeliyiz ve bu durumda 2.275 / 0.17? 13.38 elde edeceğiz ve bu sayı yuvarlanırsa, 14 adet elde ederiz.

Bununla birlikte, iç mekanlarda ısı kaybında artış olabilir, örneğin, periyodik olarak kullanılan balkonlu bir oda olabilir, o zaman toplam güç% 15-20 oranında artırılmalı ve aynı zamanda radyatörlerin dekoratif bir ızgara ile kapatılması veya bir niş içinde saklanması gerektiğinde de aynısı yapılmalıdır. Yani, 22.75 m'lik aynı alana sahip.², Bu sayıyı% 100 ile değil,% 115 veya% 120 ile çarpmanız gerekecektir ve bu miktardan radyatör ısıtmanın bir hesaplamasını yapın.

Hacimce hesaplama

Ancak SNiP 2.04.05-91 * için radyatör bölümlerini hesaplarsanız, odanın küp kapasitesine göre hesaplama prensibi yaklaşık olarak aynı kalır, sadece orijinal veriler değişecektir.

Yani, panel evler için, bir kübik oda 41 W gerektirir, ancak bir ev veya daire, modern yalıtım standartlarını karşılarsa, o zaman 34 IT / m yeterlidir³. Aynı alanda 22,75 m'lik hesaplamalar yapmaya çalışalım.², Tavanların sadece yüksekliği aynı standart kalınlığın yanı sıra 3.0 m (standarttan daha yüksek) olacaktır. (Ayrıca bakınız bimetalik ısıtma radyatörleri nasıl seçilir: özellikler.)

Yani, bu durumda odanın hacmi 3.5 * 6.5 * 3.0 = 68.25 m olacaktır.³, daha sonra panel evinde 68.25 * 41 = 2798.25 W'ye ya da 2.8 kW'a kadar yuvarlamaya ihtiyacımız var. Daha sonra bu oda için 2.8 / 0.17 × 16.47 veya 17 yuvarlak bimetal turuna ihtiyacımız var. İyi yalıtılmış bir oda için 68,25 * 34 = 2320,5 W, sonra 2320,5 / 170 = 13,65 veya 14 bölümün yuvarlanması gerekir.

Ancak radyatör sayısını hesaplamak için, bölümleri pencere sayısına göre bölebilirsiniz, ancak her durumda farklı boyutlarda olsalar bile ısıtma cihazları ile donatılmaları gerekir, böylece ısı kayıpları artmaz.

Not. Ayrıca, sadece oda / hacim ve radyatör bölümünün ısı kapasitesini değil, aynı zamanda bir dizi farklı katsayıları da hesaba katan en doğru hesaplamalar olduğu söylenmelidir. Bu, bu özel odada ihtiyaç duyulan özgül sıcaklığı, pencerelerin cam oranını (tek, çift veya üçlü cam), ısı yalıtımını (zayıf, orta, yüksek), pencerelerin ve zeminin alanlarının eşleştirilmesini vb. İçerir. Ancak bu tür hesaplamalar, örneğin bir müzenin depolarında veya bazı laboratuarlarda mikro iklim kurmak için özel tesisler için gereklidir.

Sonuç

Üreticinin bölümler için belirttiği gücün genellikle maksimum soğutma sıvısı sıcaklığından alındığını unutmayınız, bu nedenle, fazla tahmin edilebilir. Bu temelde yuvarlama her zaman büyük bir şekilde gerçekleşir ve bazen de özellikle soğuk bölgelerde ek bir bölüm eklenir.
