Radyatörlerin gerekli gücü nasıl belirlenir - detaylı bir

Herhangi bir ısıtma radyatörü satın almadan önce, bu cihazın gerekli termal gücünü bilmeniz gerekir. Aslında, bu veriler temelinde, bölümlerin sayısının seçimi gerçekleştirilir. Hesaplama aşamasının atlanması, sonunda, odadaki mikro iklimin ihlaline neden olabilir, bu nedenle hesaplama yöntemine aşina olmak yararlı olacaktır.

Isıtma sisteminin hesaplanması hakkında

Bu aşamada, ısıtma radyatörünün ısıtma kapasitesinin, ısıtma mevsiminin en soğuk olduğu zaman odada sabit bir sıcaklık temin etmesini sağlamak gereklidir. Gerekli radyatör sayısını belirlemek için ısıtma radyatörünün gücünün belirlenmesi gerekir (ayrıca radyatörlerin merkezi veya otonom bir sisteme nasıl bağlandığı makalesine de bakınız).

Dikkat edin! Isıtma aküsünün çalışmasını sorunsuz bir şekilde yapabilmek için bir termostat takmak gereksiz olmayacaktır.

Tüm süreç birkaç aşamada gerçekleştirilir:

• kapalı yapılar üzerinden ısı kayıpları hesaplanır;
• Teknik belgelere göre, seçilen radyatörün bir parçasının ısı transferi;
• Gerekli sayıda pil segmenti hesaplayın.

Isı kaybı hesaplama

Bu, bir ısıtma radyatörünün gücünü nasıl belirleyeceğine dair ilk şeydir.

Isı şu şekilde tüketilir:

• dış ve iç duvarlar (oda ısıtılmamış bir oda ile sınırlanmışsa);
• zemin;
• tavan;
• pencereler ve kapılar.

Kayıpların hesaplanması, malzemenin cinsi ve kalınlığı dikkate alınarak yapılır, formül kullanılır.

bu formülde

• Q - ısı kaybı;
• S - odanın alanı, m²;
• ?t odanın içindeki ve dışındaki sıcaklık farkıdır, ??

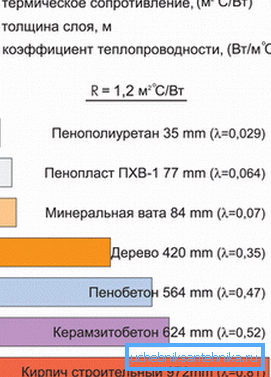

• ? - referans değeri - termal iletkenlik katsayısı, W / m •? С;
• v - bina zarfının kalınlığı, m.

Isı kaybı açısından, üst katlar dezavantajlı bir konumdadır, çünkü üzerinde ısıtılmamış bir tavan bulunur ve dış rüzgar daha güçlüdür. Böylece onlar için, ortaya çıkan ısı kaybı yaklaşık% 10 oranında arttırılabilir.

Dikkat edin! Hesaplarken havalandırmayı unutmamalısınız, çünkü kışın hava değişimi durmuyor. Bu amaçla, 1.1 - 1.4 çarpma faktörü tanıtılmaktadır. Konutun yoğun havalandırılması için daha fazla önem verilmektedir.

Radyatörün hesaplanması

Isı kaybına ilişkin eldeki verilere sahip olmak, batarya seçimine devam edebilirsiniz. Aynı zamanda, cihazın verimliliğini hesaba katmak gerekir, örneğin, çelik radyatörlerin gücü bimetalik muadillerinden daha düşüktür.

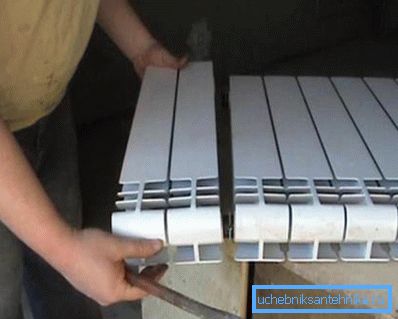

Gerekli parça sayısı, bir bölümün ısı kaybının ısı transferine oranı olarak tanımlanmaktadır. Ancak ısı çıkışı bölümü - pasaport değeri, üretici radyatörün her modeli için bunu göstermelidir. Kullanılan formül:

bu formülde:

• n pil bölümlerinin toplam sayısı, adettir;
• Q - ısı kaybı, W;
• N - Bir bölümün gücü, W.

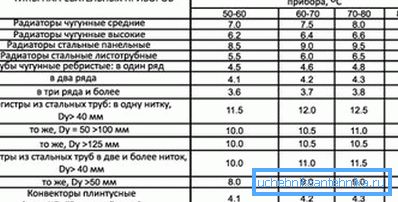

1. segmentin gücü üzerindeki pasaport verilerinin belli bir sıcaklık farkı için verildiği (genellikle 90/70) olduğu unutulmamalıdır. Ancak, çoğu zaman soğutma sıvısı sıcaklığı farklıdır, bu durumda ısıtma bataryasının ısı transferi değişir. Örneğin, sıcaklık farkı 80-100 ila 50-60 arasında değiştiğinde dökme demir radyatörlerin gücü yaklaşık% 15-20 oranında düşer.

Segmentin gücünü rastgele bir sıcaklık kafasında hesaplamak için formülü kullanın

bu formülde

• k - ısı transferi, pasaport değeri, W / m²• ile;

• A bölümü alanı, m²;
• ?T - sıcaklık basıncı,? Formül tarafından hesaplanmıştır

T_altında ve t_arr - Sırasıyla akünün girişinde ve bunun dışında soğutucu sıvının sıcaklığı ,? İle;

T_BR - oda sıcaklığı, c.

Basitleştirilmiş Yöntem

Evdeki tüm işler elle yapılırsa, daha sonra detaylı bir hesaplama yerine, insanlar genellikle yaklaşık bir seçimden memnun olurlar. Bu durumda sonuç çok doğru olmasa da, radyatörün seçimi için aşağı inecek.

Hesaplamaya yaklaşmanın birkaç yolu vardır:

• standart parametreler ile (odadaki tavan yüksekliği 3 m'ye kadar, soğutma suyu sıcaklığı 85-90? С, 1 pencere ve odada 1 kapı), bağımlılık 100 W / 1 m kullanılabilir² alan. Örneğin 20 m'lik bir oda için² 2 kW ısı çıkışı sağlayabilen bir bataryaya ihtiyaç duyar;

Dikkat edin! Üst katlarda köşe odalarının yanı sıra dairelerde, 1.2 katlık bir çarpma katsayısı getirilmiştir. Pillerin fiyatı çok yüksek değil, bu yüzden err daha iyidir.

• Hesaplama, odanın kübik kapasitesini dikkate alarak yapılabilir.. Bu durumda, 200 W'lık ısı gücünün 5 m'lik ısıtma kapasitesine dayanmaktadır.³ oda alanı

Dikkat edin! Pratik, bu durumdaki sonucun yaklaşık% 10'unun aşırı tahmin edildiğini göstermektedir.

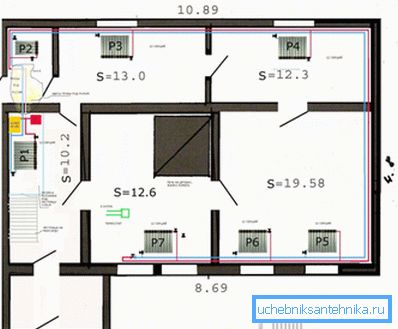

Her iki yöntem için sonuçlar yaklaşık olarak aynı olmalıdır. Bunları belirli bir örnekle karşılaştırmak daha uygundur. 5x5x3 metre boyutlarında bir oda için bir radyatör almanız gerektiğini varsayalım, 1 çift camlı pencere, 1 iç kapı, daire alt katta yer almaktadır.

İlk basitleştirilmiş hesaplama yöntemi aşağıdaki eylem dizisini içerir:

• odanın alanı tarafından belirlenir, 5x5 = 25m²;
• 100 W / 1 m oranı dikkate alınarak², Cihazın gücünü belirler, bizim durumumuzda 2.5 kW;
• Belirli bir radyatörün bir bölümünün gücü pasaport özelliklerinden yazılır. Örneğin, A350 alüminyum modelini seçin, 1 segment 138 watt termal enerji verebilir;
• segmentlerin sayımı, 2500/138 = 18,12? 19 adet sayıldı.

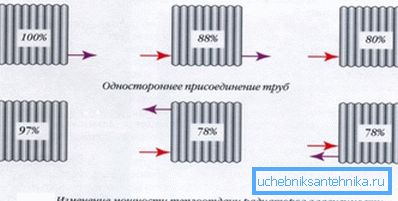

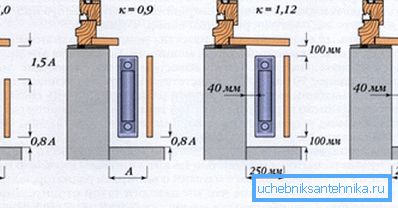

Dikkat edin! Bağlanma yöntemi, ısınmasının tekdüzeliğinde ve dolayısıyla ısı transferinde de büyük bir rol oynar.

2. yöntem üzerinde çalışırken, talimat şöyle görünecektir:

• 200 W / 5 m oranı dikkate alınarak³ Seçilen bataryanın 1 bölümünün ne kadar havanın ısıtılacağını belirleyin. Bizim durumumuzda, 1 bölüm 3.45 m ısınır³;
• odanın hacmini belirle 5 • 5 • 3 = 75 m³;
• bölümlerin sayısını 75 / 3.45 sayar? 22 bölüm

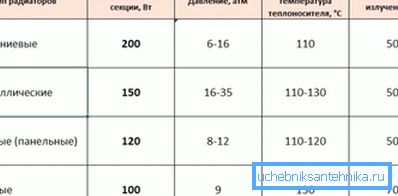

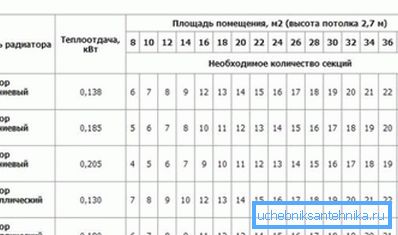

2. basitleştirilmiş yöntemlerle yapılan hesaplamadaki hata% 13.6 idi, bu da yaklaşık bir hesaplama için çok da kötü değil. Elde edilen sonuçlar kabaca üreticinin önerileri ile tutarlı (tabloda gösterilmiştir).

Özetlersek

Normal bir iç mikro iklim sağlamak için, ısı girişi ve ısı kaybı arasında bir denge sağlamak için gereklidir. Bu durum, yalnızca genel olarak ısıtma sisteminin uygun bir şekilde hesaplanmasıyla ve özellikle de ısıtma radyatörleriyle sağlanabilir. Makalede önerilen hesaplama yöntemleri, bir apartman dairesinde veya özel bir evde bir ısıtma bataryasının bölümlerinin sayısının seçilmesinde de kullanılabilir (burada, ısıtma radyatörünün doğaçlama araçlarla nasıl düzeltileceğini öğrenin).

Video, ısıtma aküsünün hesaplanması hakkında kısa bir talimattır.
