Radyatörlerin kendi elleriyle montajı: devre çeşitleri ve

Evinizi veya dairenizi ısıtmak için farklı yollar sağlayabilirsiniz, ancak bu durumda bimetal radyatörleri kendi ellerinizle veya başka bir metalden benzer ısıtıcılarla kurmakla ilgileniyoruz. Aküleri borulara nasıl asacağımızı ve bağlayacağınızı değil, devrelerin kendileri, avantajları ve dezavantajları hakkında da bilgi vermeye çalışacağız. Ayrıca, maksimum verim ile verimli çalışmayı mümkün kılmak için gerekli olan bazı nüansları da öğreneceksiniz.

Tüm bunlar aşağıdaki metinde öğreneceksiniz ve ek olarak, bu makaledeki videonun tematik gösterimini izleyebilirsiniz.

Bir revizyon sırasında alüminyum radyatörlerin kendi elleriyle montajı

Radyatör ısıtma

Çelik radyatörlerin montajını kendi elleriyle veya başka bir metalin analoglarıyla yapmak için, farklı kazanlar olan bir ısıtma kaynağına ihtiyacınız vardır.

Gaz, elektrik, dizel, katı yakıt gibi evrensel olabilirler, yani farklı modlarda çalışma fırsatına sahip olabilirler. Ayrıca, bu tip kazanların her biri alt türlere ayrılır, örneğin, bir gaz kazanı konveksiyon (geleneksel) veya yoğunlaşma (düşük sıcaklık) olabilir.

Kontür çeşitleri

Tek boru bağlantı şeması
  • Hem otonom hem de merkezi ısıtma sistemlerinde, üst resimde gördüğünüz tek boru bağlantı sistemini bulabilirsiniz.. Buradaki çalışmanın özü şu şekildedir: - kazandan gelen soğutucu, hem bir akış devresi hem de bir geri dönüş halkası olan ilmikli bir borudan beslenir. Yolda, daha küçük boru radyatörleri kazasıyla, bu ısıtıcıdan geçen suyun boruya geri döndüğü ortaya çıkıyor.
Baypas bağlantısı
  • Böyle bir bağlantı sisteminin ana problemi, akümülatörden geçen soğutucunun orijinal sıcaklığını yitirmesi ve bir şekilde soğutulmuş olan boruya geri dönmesidir. ve bir devrede gömülü olan daha ısıtıcılar, su daha soğuk olacak, bu nedenle, talimat, kanat başına üç veya dört parçadan daha fazlasını kullanmanızı önermez.
  • Bir şekilde ısı kaybını telafi etmek için, besleme ve geri dönüş arasındaki radyatörün önüne bir baypas yerleştirilir. - Bu beslemeyi birleştiren ve en üstteki fotoğrafta gösterildiği gibi dönen bir boru, ancak temelde bu armatür sorunu çözemez. Tek borulu bir ısıtma sistemi, iki borulu ısıtma sisteminden çok daha ekonomiktir, çünkü burada daha az su ısıtılmaktadır, bu nedenle, kazanın enerji tüketimi azaltılmaktadır.
İki borulu ısıtma düzeni
  • İki borulu bir ısıtma sistemi daha büyük miktarda soğutma sıvısı gerektirir., iki devre olduğu için - soğutucu madde beslemesi ve geri dönüşü için. Ancak dökme demir radyatörlerin kendi elleri veya analogları ile kurulumu, bataryanın kazandan uzaklığına bağlı olarak neredeyse hiç ısı kaybı olmadan yapılabilir.
  • Mesele şu ki, böyle bir sistem, tek bir borudan sıcak suyun verilmesini, soğuk suya geri dönmeden temin etmektedir. - Soğutulmuş soğutma sıvısı geri dönüş borusuna ("geri dönüş borusu") boşaltılır, böylece tüm sistemin çevrildiği en son radyatöre soğumaz. İki borulu şema, malzemelerin belirli bir israfını ve ek suyun ısıtılmasını sağlasa da, çok güvenilir ve kullanışlı.
Radyatör ve yerden ısıtma bağlantılarının şeması
  • Ve burada başka bir şematik diyagram var - burada tek bir ısıtma kaynağından ısıtmalı zemin sistemi ile kendi ellerinizle biyometrik radyatörlerin nasıl monte edileceğini görebilirsiniz. (belirli bir yakıtta kazan). Böyle bir devrenin montajı problemi, radyatörler için, soğutucunun sıcaklığının, genellikle, bir su-ısıtılmış zemin için yaklaşık iki kat daha fazla ihtiyaç duyulması ve kazanın, sadece bir sıcaklığa sahip bir akışkan üretmesidir. Bu nedenle, bu gibi durumlarda, diyagramda pompa ünitesine yerleştirilen üç yollu bir termostatik valf kullanılmaktadır.
  • Buradaki sistemin, bir boru ile bir boru ve bir ısı ile iki borulu ve soğutma sıvısı olduğunu unutmayın.. Ancak, yer konturundan önce, üç yollu bir termostatik vanadan geçiyor ve zemin, gerekli ısıtmaya ulaştığında, vana kapanıyor ve sıcak su, dönüş borusuna boşaltılıyor (bu, şemada iyi gösteriliyor).

Böylece, örneğin, düşük sıcaklık (yoğuşma) değil, geleneksel (konveksiyon) bir kazanı (fiyatı çok daha düşüktür) 70 ° C'de kullanabilir, ancak zemin 30 ° C'ye veya başka bir termostat monte edilebilir. sıcaklık.

Radyatörlerin montajı

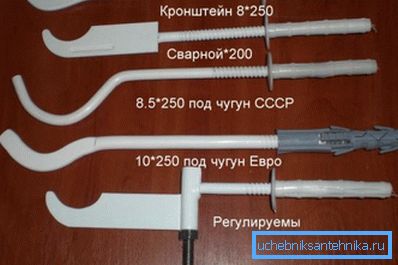

Ayarlanabilir ve olmayan braketler

Akü monte edilmişse ve zemine monte edilmemişse, duvardaki sabitleme için çeşitli ayarlanabilir ve ayarlanabilen braketler kullanılır - ısıtıcının montaj doğruluğu ve ısıtma devresi armatürleriyle uyumluluğu, kurulumuna bağlıdır.

Bu nedenle, köşebentler için delikleri delmeden önce, sadece delikleri kesinlikle yatay bir seviyede düzenlemekle kalmaz, aynı zamanda tutucunun bükülmesini de hesaba katmalısınız, çünkü üzerinde oturan batarya biraz daha alçalır (her şey yay üzerindeki tutucunun dikenliğine bağlıdır).

Her bir radyatörden önce, besleme ve geri dönüş borusu üzerinde, eğer gerekliyse, suyu boşalmadan ısıtma mevsiminde cihazı çıkarmak için kesme vanalarının (bilyeli veya konik valfler) kurulması gerekir.

Vinçler Mayevsky

Yukardaki fotoğraftaki gibi, Mayevsky musluğunu üst serbest radyatör bağlantı girişlerinden birine vidalayın, böylece suyu boşaltmadan herhangi bir pil veya sistemden hava üfleyebilirsiniz (tasarruflar açıktır).

Bataryaları çelik bir kontura monte ederken, çeki kullanın ve aynı bağlantı parçalarına sahip bir propilen konturu için, fum-bandın sızdırmaz hale getirilmesi en iyisidir, ancak bir ve diğer durumda Unipack hijyenik macunu kullanın - dişli bağlantıyı çok iyi bir şekilde kapatır.

Not. Bağımsız bir ısıtma sisteminiz varsa, uzun bir süre ısındığı ve çok fazla suya ihtiyaç duydukları için dökme demir radyatör kullanmamalısınız. Bu tür cihazlar merkezi sistemler için iyidir.

Sonuç

Bir alüminyum radyatörün montajının her zaman sistemde korozyon önleyici katkıların kullanılmasını gerektirdiğini unutmayın. Sonuç olarak, alüminyum kullanımı sadece soğutma sıvısını kendiniz doldurduğunuz otonom sistemlerde tavsiye edilir.
