Radyatörlerin montajı: amaç ve cihaz, tipleri ve
Yeni modelin radyatörlerinin montajı, ısıtma ve evin içindeki sıcaklığın enerji verimliliğini önemli ölçüde artırır. Yüksek ısı iletkenliğine sahip malzemeler ve iyi düşünülmüş bir vücut şekli, ısı transferini ve cihazın taşınmasını artırır. Evinizde bir radyatörün nasıl kurulacağını size söyleyeceğiz.
Isıtma radyatörünün montajı
Amaç ve cihaz
Başlamak için ısıtma radyatörünü kendiniz düşünün.
Bu, aşağıdaki işlevleri yerine getirmesi gereken bir aygıttır:
- termal enerji üretmek, dönüştürmek veya almak;
- ısı transferi için kendi çantanızı veya ekranınızı ısıtın;
- Termal enerjiyi çevreye dağıtır.
Modern yaşamda iki tip ısıtıcı kullanın: sıvı ve elektrik. Birincisi, merkezi veya otonom bir soğutma sistemine bağlanır, ikincisi elektrik enerjisini ısıya dönüştürür.

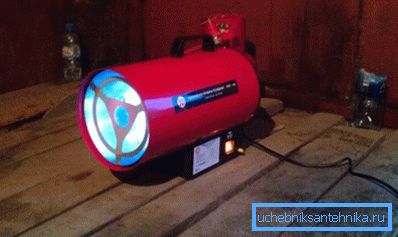

Ayrıca gaz ve benzinli ısıtıcılar kullanın, ancak daha çok inşaat ve üretimde kullanılırlar. Odun yakan sobaları dikkate almıyoruz.
Sıvı konvektörler, soğutucunun ürün gövdesine dolaştığı ve enerji verdiği bir kanal sistemidir. Bunlar piller, kayıtlar, paneller veya konvektörler olabilir.

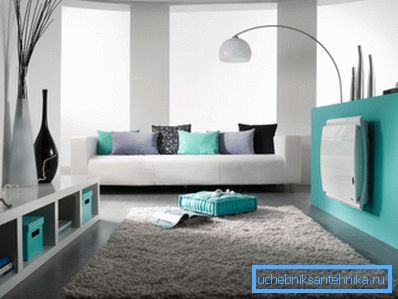

Elektrikli modeller birçok farklı şekilde gelirler, genellikle su cihazlarını taklit ederler, ancak daha az sıklıkla orijinal bir tasarıma sahip değildirler. Bu cihazların temel tasarımında da farklılıklar vardır. Elektrikli cihazların kurulumu, kural olarak, zorluklara neden olmaz ve bu nedenle sıvı modellerin kurulumuna odaklanacağız.
Dikkat edin! Bir elektrik pilinin kendinizin kurulumu genellikle sorun yaratmaz, bu yüzden su radyatörlerine odaklanacağız.
Çeşitleri ve malzemeler
Yani, pillerin olduğunu zaten öğrendik:
- sıvı;
- elektrik;
- gaz veya benzin;
- ahşap (bu başka bir "opera" dan, ama yine de).
Ayrıca, tasarım açısından farklılık gösterebilir.
Böyle çeşitleri var:

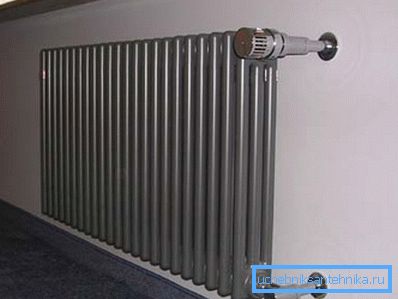

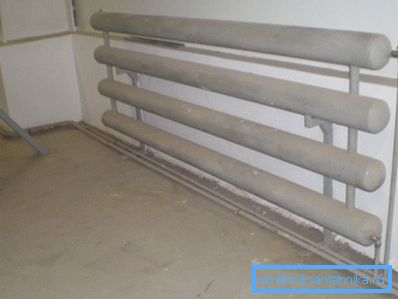

- boru şeklinde. İki veya üç (bazen daha fazla) yatay boru sistemi, yan kolektörler tarafından soğutucu akışkanın dolaştığı tek bir kaba bağlanır. Onlar kayıt çağırılır.
- bölümsel. Dikey kanal sistemi, üst ve alt başlıklara, soğutucu ile doldurulmuş tek bir kapta bağlanır. Gövde maksimum ısı miktarını yayacak şekilde tasarlanmıştır.

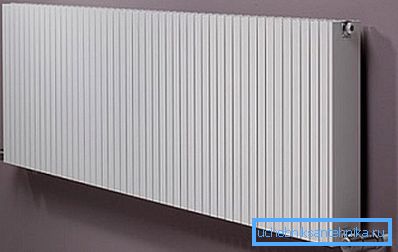

- panel. Çelik paneller, kanallar şeklinde profil oluşturma olan düz kenarlara kaynak yapılır. Akışkan bu kanallardan akar ve paneli ısıtır.
Verimlilikleri açısından, kesitlerdeki piller ve boru şeklindeki modellerin pili en verimli çıktı. Ayrıca, ikincisi sadece arttırılmış verimlilik ve aktif konveksiyon ile değil, aynı zamanda bir termostatik kafa kullanarak otomatik ayarlamaya kabul edilebilir bir tepki ile de ayırt edilir. Vakanın düşük kapasitesi ve düşük ağırlığı, bu radyatörleri piyasa liderleri haline getiriyor.
Ancak, cihazın sadece cihaz ve model özellikleri cihazın verimliliğinde rol oynar. İçerdiği malzeme de önemlidir.
Ana olanları düşünün:
| malzeme | Özellikleri ve özellikleri |
| Dökme demir | Dayanıklılık, güvenilirlik, nispeten düşük ısı iletkenliği, kırılganlık, kötü bakım, büyük kütle |
| çelik | Dayanıklılık, korozyon korkusu, nispeten düşük ısı iletkenliği, büyük kütle, su darbesi korkusu |

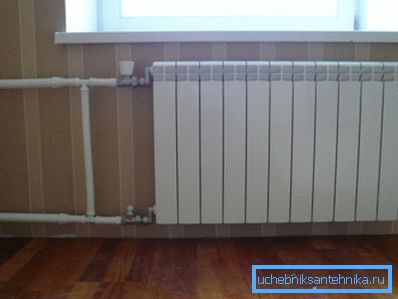

| alüminyum | Yüksek ısı iletkenliği ve ısı transferi, asitlik korkusu, soğutucu için yüksek gereksinimler, ayarlamaya iyi yanıt, yüksek verim |

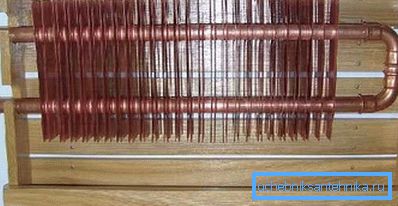

| bakır | En yüksek termal iletkenlik, mukavemet, korozyondan korkmamak, ayarlamaya iyi yanıt, yüksek verimlilik, yüksek fiyat |
| Bimetalik | Alüminyum kasadaki bakır veya çelik göbek mümkündür. Yüksek mukavemet, iyi ısı dağılımı ve verimliliği, ayarlamaya iyi yanıt, ortalama maliyet. Paranın nasıl sayılacağını bilenler için uzlaşma seçeneği |
Dikkat edin! Merkezi soğutucu kaynağı olan evlerde kurulum için, dökme demir veya bimetal kullanılması tavsiye edilir ve alüminyum otonom sisteme mükemmel şekilde uyum sağlar.
Montaj çalışması
bağlayıcı

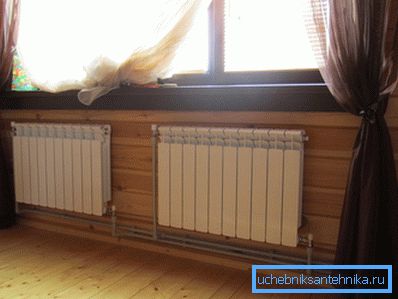

Çemberleme, soğutucu akışkanın besleme ve seçim borularını bağlamak için prosedürdür. Bu siparişten ısıtma sisteminin verimliliğine biraz bağlı.
Dört çeşit vardır:
- yan;
- diyagonal;
- alt alkil;
- nokta.
Çoğu zaman lateral veya diyagonal bağlantı uygulanmaktadır. Köşegen en doğru olarak kabul edilir, ancak az sayıda bölümle, taraf geride kalmaz.
Alt bağlantı teknik açıdan daha az mantıklıdır, ancak kaidenin içinde veya içinde ısıtma borularının döşenmesi oldukça haklıdır.
Tek borulu bir besleme sistemi ile bir bypass kullanılmalı ve termostatik ayar durumunda mutlaka gereklidir.
Dikkat edin! Soğutucu akışının her zaman üst kısımdan ve seçimden (diğer herhangi bir şema sağlanmamışsa) alttan yapılmalıdır.

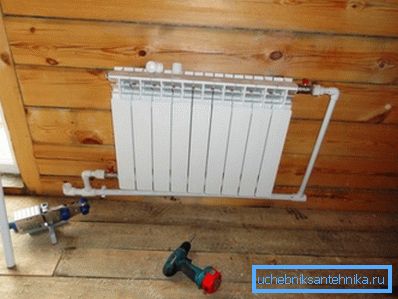

tesisat

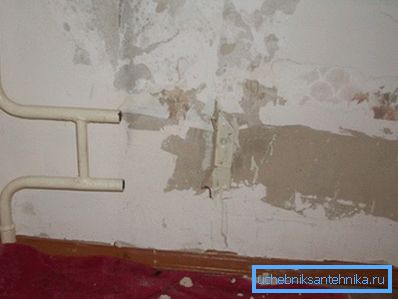

Başlangıç olarak, sistemdeki suyu keseceğiz, fişleri söküp soğutucuyu cihazdan tahliye edeceğiz. Yeni pilin bölümlerini toplayalım. Daha sonra talimat eski konvektörü sökmeyi içerir.
Sıvı besleme boruları bir değirmeni ile kesilebilir, böylece yeni bir cihaz takılması uygundur. Eski bağlantı elemanları da çıkarılmalıdır.

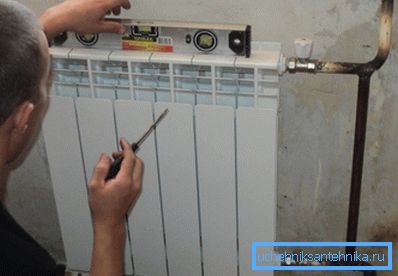

Yeni cihazı, montaj kitinde bulunan braketlerin yardımıyla asıyoruz. Köşebentler genellikle duvara dübellerle sabitlenir. Yatay pozisyonu bir seviye ile takip ediyoruz.

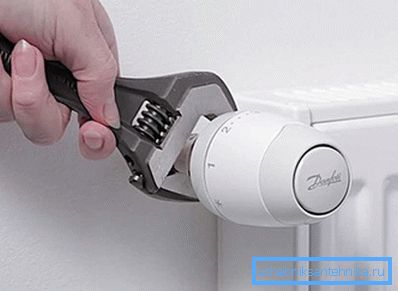

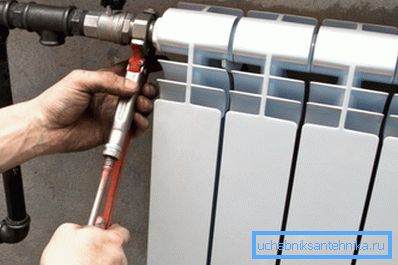

Termostatik kontrol valfini besleme borusuna ve dönüş deliğine akü deliğine bükün. Isıtıcının karşı deliğinde Mayevsky'nin vincini büküyoruz.

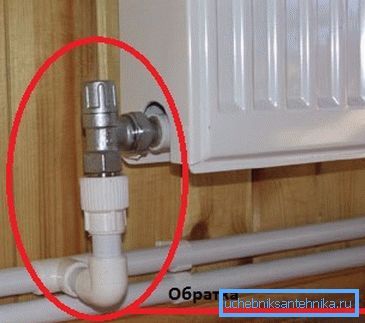

Sapı, dönüş borusunun küresel valfine bağladığımız pilin alt deliğine vidalayın. Sistemin bu segmentindeki ayarlama yararlı değildir.

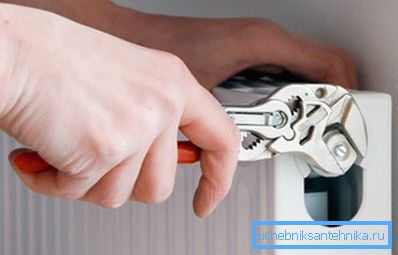

Kalan delik, ürün içindeki kit içerisinde sağlanan özel bir fiş ile sıkıca kapatılır. Çalışmanın sonunda yatay pozisyonu tekrar kontrol ediyoruz.
Dikkat edin! Dişli bağlantılar, özel bir yüksek sıcaklık sızdırmazlık maddesi ile yedekte, jüt lifi veya FUM bantla kapatılır.
Sonuç
Radyatörlerin montajı çok önemli bir görevdir ve evinizin konforu çözümün doğruluğuna bağlı olacaktır. Bu makaledeki videoyu izleyin ve konuyla ilgili yeni nüansları öğrenin.
