Radyatörlerin montajı. kablolama türleri. parantez, alet ve

Isıtma radyatörlerinin bağımsız montajı çok zahmetli bir süreçtir, ancak çok karmaşık değildir. Burada asıl olan belli kurallara uymak ve her şeyi dikkatlice yapmak.

Kablolama türleri

Radyatörün düzgün bir şekilde monte edilmesi için, hangi tipte ısıtma borusu düzeninin kullanıldığını bilmek gerekir. Alt tablo bu türleri açıklar.

Nelerin dikkate alınması gerekecek?

1. Pillerin kendiliğinden montajı sırasında, bir radyatör tipi valf seçin. “Amerikan” olan top tipi radyatörlerde vanaların montajı oldukça karmaşıktır ve iyi beceriler gerektirir.
2. Pilleri ağa bağlamak için, boruların ve boruların boyutlarına uyan bir dişe sahip boru hatlarına ihtiyacınız olacaktır.
3. Kollu kolların etrafına sarılır. Daha sonra bükülür ve radyatörlere yerleştirilir.
4. Aletleri satın almadan önce, radyatörlerin montajı için sabitleme kitinin duvarları yapmak için kullanılan malzemeye uygun olduğundan emin olun.

Dikkat edin! Havanın püskürtülebilmesi için, Mayevsky'nin musluklarını üzerlerine koymaları gerekiyor. Bazı cihaz modelleri, fabrikada zaten bunlarla donatılmıştır.

Önemli kurallar

1. Radyatörler için uygun boru bölümleri, soğutucu akış yönünde hafif bir eğimle konumlandırılmalıdır. Eğer tam olarak yatay yerleştirildiyse, cihazlarda hava birikerek ısı transferini azaltacaktır. 1 metre boru, su akışı yönünde en az 5 mm eğilmelidir.
2. Bir ısıtma radyatörünü kendi ellerinizle monte etmek, orta ekseni pencere açıklığının merkezi ekseni ile çakışacak şekilde yapılmalıdır. 20 mm'ye kadar izin verilen sapma.
3. Radyatörün taban seviyesinden taban seviyesine kadar en az 60 mm olmalıdır.
4. Pencere pervazının altından cihaza kadar olan mesafe 50-100 mm olmalıdır.
5. Radyatörlerin montajı kuralları, duvar ile batarya arasındaki boşluğun 30-50 mm olması gerektiğini söylemektedir.
6. Isıtma cihazlarını kurarken, bir ön koşul dikey ve yatay noktalara sıkı sıkıya uyulmalıdır.
7. Teknoloji ve estetikle ilgili düşüncelerin ardından, aynı odada bulunan piller aynı seviyeye yerleştirilmelidir.

Yükleme işlemi

Isıtma radyatörlerinin montajı, konutun her birindeki bölümlerinin sayısının bir ön hesaplamasını içerir. Bu tür hesaplamalar hakkında bilgi sitemizde bulunabilir.

Markalama ve montaj braketleri

Isıtma radyatörlerinin montajı, akünün her 5-7 bölümü için, üstte bir braket ve altta bir bağlantı elemanı olmalıdır.

1. Bu kuralı dikkate alarak, tutucunun montaj noktalarını işaretlemelisiniz.
2. O zaman delik açmalısın.
3. Dübeller içine sokulur, içine köşebentler vidalanır.
4. Düzgün işaretleme ile, cihaz, monte edilen tutucular üzerinde sıkıca duracak ve üzerlerine sıkıca yaslanacaktır.

Daha sonra ısıtma radyatörlerinin kendi elleriyle kurulması, cihazların borulara bağlanması ile ilgilidir.

Araçlar ve sarf malzemeleri

Boyutları olan bir tork anahtarı türüne ihtiyacınız olacaktır. Tork momentini kesinlikle gözlemlemeyi mümkün kılar. Isı taşıyıcının borularının basınç altında dolaştığı bilinmektedir.

Dikkat edin! Eklemler sıkı ise, bu sızıntıya neden olur. Aşırı sıkma, bağlantı elemanlarındaki dişleri yırtabilir. Bunun olmasını önlemek için modern radyatör modelleri pasaportla tamamlandı. İçindeki talimat, diğer şeylerin yanı sıra, tork momentlerinin büyüklüklerini gösterir.

Aynı zamanda fiyatı küçük olan bir sızdırmazlık bandı ve sıhhi tesisat sızdırmazlık bandı da gerekecektir.

Enstrümanların montajı

1. Eğer piller tamir işlemine tabi tutulursa, bunları kurmadan önce ısıtma devresini kapatmalı ve soğutma sıvısını buradan boşaltmalısınız..
2. Her şeyden önce, cihaz parantez içine asıldı.. Ayrıca, bir seviye yardımıyla, yatay ve dikey konumunun doğruluğu kontrol edilir.
3. Sonra cihazdan bükülmüş koçanlar.
4. Isıtma sistemi tek boru ise, akü ile boru hattı arasına bir baypas ile donatılmış bir vana bağlanmalıdır.. İki borulu bir devrede, bağlantı için sadece vidalı bir valf ile silinir.
5. Isıtma amaçlı biyometrik radyatörlerin montajı, borularla çalışan dişli çubukların yardımıyla ara yüzeyleri ile devam ettirilmektedir.. Derzlerin sıkılığı için conta kullanılır.

Dikkat edin! Bir şey not edilmelidir. Çelik radyatörlerin yanı sıra bimetalik ve alüminyum analoglarının montajı, kurulumlarının bitimine kadar, koruyucu ambalajı çıkarmamalısınız.

Dökme demir batarya montajı özellikleri

Bu tür radyatörler zor olarak adlandırılabilir. Bununla birlikte, dökme demir ısıyı çok iyi tutar, kademeli olarak odaya yayılır.

Kurulumdan önce, radyatörün vidaları sökülmeli ve yeniden ayarlanmalı, ardından tekrar monte edilmelidir.

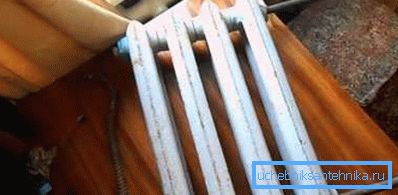

1. Cihazı metal bir tezgah üzerine sökmek en iyisidir. Üst ve alt nipellerin deliklerine yerleştirilmiş iki radyatör tuşuyla hareket etmek gereklidir.
2. Bir manivela oluşturmak (uygulanan kuvveti arttırmak için) ve güvenilir bir sabitleme için, aletin kulağına bir metal çubuk veya bir trampet yerleştirilir ve bu da alt somunu tutturur.

1. Dengesizliği durdurmak için, her iki bağlantının da bir anda gevşemesi gerekir.
2. İşten önce, iş parçacığının yönünü bulmak, sola ve sağa olabilir. Bunu anlamak için cihazı önünüze koymanız gerekiyor. Daha sonra sol iplik solda, sağda sağda olacak.
3. Somunları sökün, bölümü çıkarın. Tüm radyatör elemanları ile aynı şeyi yapın.
4. Daha sonra, ters sırayla, belirli bir odayı ısıtmak için önceden hesaplanmış sayıda bölme ile bunları tek bir bataryaya monte edin.
5. Kurulumdan sonra cihaz basınç altındadır, eğer bir sızıntı olursa, nipel problem alanında ayarlanır.

Dikkat edin! Ahşap duvarlardaki köşebentler bir dökme demir piller tutamazlar. Bu temelde, cihazlar zemin destekleriyle donatılmalıdır.

Sonuç

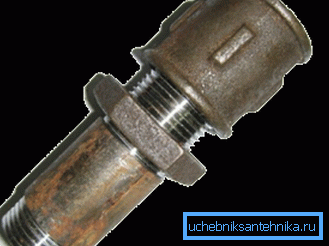

Isıtma radyatörlerinin gaz kaynaklarının montajı - işlem oldukça karmaşık ve pahalıdır. Cihazların kurulumu için sgony kullanmak en iyisidir. Bu makaledeki video, süreci açıklayacaktır.
