Radyatörlerin montajı: seçim, kurulum ve tutucu çeşitleri

Radyatör ısıtıcıları genellikle pencerelerin altına yerleştirilir. Sadece bazen proje farklı bir yer sağlar. Radyatör radyatörleri için kullanılan ısıtıcıları duvara veya zemine monte etmek için. Şu anda bunların birçok türü vardır.

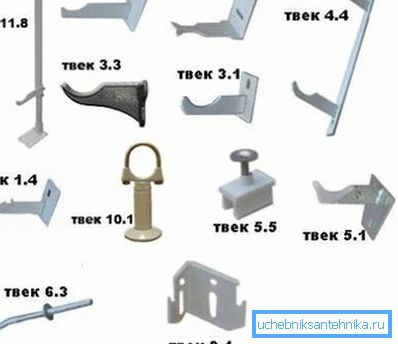

Kalorifer radyatörlerinin armatürü çok çeşitlidir.

Bağlantı elemanlarının seçimi ve montajı

Sabitleme elemanlarını seçerken, böyle anlar tarafından yönlendirilmeniz gerekir:

  • radyatörlerin yapıldığı malzeme;
  • akü boyutları;
  • duvar malzemesi;
  • pencere ölçüleri, onların sayı ve konum özellikleri;
  • oda tasarımı projesi.

Dikkat edin! Talimat, ısıtıcıyı daha ağır, tutucu kalınlığının daha kalın olduğunu not eder. Malzemeler radyatör ve bağlantı elemanları birbiriyle eşleşmelidir.

Yukarıdaki hususları değerlendirdikten sonra, tutucular tipini doğru bir şekilde seçebilir ve istenilen sayıda tutucu belirleyebilirsiniz.

Hesaplama bağlantı elemanları

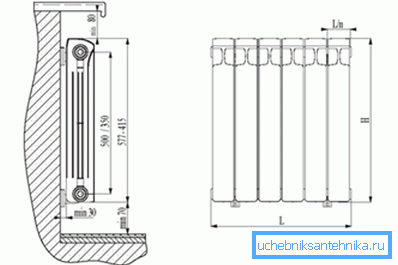

Pilleri takarken yapılması gereken mesafeler.

Pencerelerin altına kurulduğunda, aşağıdaki mesafeler korunur:

  • katlardan en az 8-12 cm olmalıdır;
  • yaklaşık 3-5 cm duvarlara;
  • pencereleri 6-10 cm'den az değil.

Radyatör için kaç bağlantıya ihtiyaç vardır.

Bunların sayısı ısıtıcının uzunluğuna bağlıdır.

  1. Kesitler küçük olduğunda - 10 parçaya kadar, üstte 2 tutucu yerleştirilir, diğeri aşağıda monte edilir.
  2. Pil 10-14 hücreden oluşuyorsa, aşağıdaki 2 adet üstte 3 adet montaj parçası takılıdır.
  3. Dökme demir bataryanın her 4-7 bölümü ve kendi elleriyle 10 adet alüminyum ve boru şeklindeki parçanın altında, alt ve üst kısımlara bir destek eklenir.

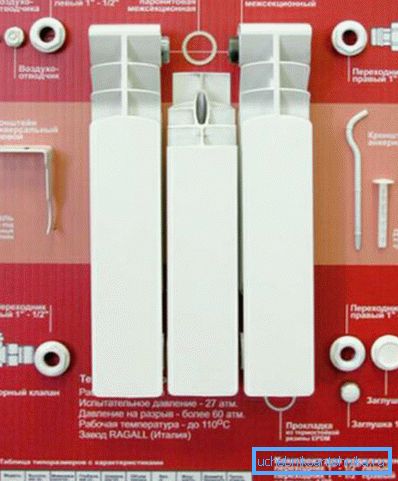

Her detayın yeri vardır

Montaj tutucular için işaretleme

Çok önemli bir soru, radyatörlerin bağlantı elemanının nasıl işaretleneceğidir.

  1. En iyi seçenek, ısıtıcının tam olarak pencerenin ortasında yer almasıdır. Buna dayanarak, duvardaki açıklığın merkezini bulun ve dikey bir çizgi çizin.
  2. Dahası, 2 seçenek var. Kablolama daha düşükse, pilin üst kenarını işaretleyen yatay bir çizgi çizin. Radyatörleri yan bağlantılı olarak monte ederken, ısıtma borularını yerleştirmek önemlidir. Bu durumda, besleme (üst) borusundan gelen yatay çizgiyi ayırın.
  3. Akü üzerindeki tutucular arasındaki boşlukları ölçün. Çizilmiş çizgilere göre onları erteleyin.

Tutucu türleri

Çelik tahta üzerinde kancalar.

Pillerin düzeni ve kuralları, türlerine bağlı değildir, sadece tutucu tiplerinde değişiklik olur.

Döküm radyatör destekleri

Dökme demir radyatörler için bağlantılar en kalın ve en ağır olanlardır çünkü Yıllar boyunca çok fazla kilo almalı. Bu kavisli pimler veya yassı kancalar ayrı olarak veya 2-3 parçalık bir çelik şeride yapıştırılır.

Ürünler boyanmamış veya üzerlerinde beyaz (standart) kaplama uygulanmıştır. Sipariş vermek için farklı bir renk seçebilirsiniz.

Dökme demir radyatörler için en yaygın bu tür montaj.

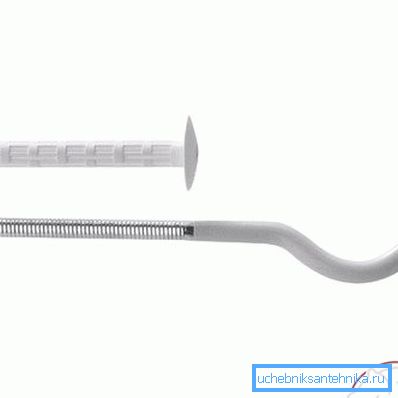

Fotoğrafta - çelik pim tutucusu.
  1. Dökme demir pim tutucular.
  2. Ayarlanabilir çelik destekler. Duvar ile radyatör arasındaki boşluğu değiştirmeyi ve aynı anda pili yatay ve dikey olarak kırpmayı mümkün kılar.
  3. Çelik parantez.
  4. Tutucular metal bir şerit üzerinde gruplandırılmış.

Dikkat edin! Satın almadan önce desteklerin boyutunu göz önünde bulundurun. Farklı derinliklerde sabitleme bölümleri altında yapılır. Her durumda, tutucu duvarlara olan boşluğun 30-50 mm'den az olmamasını sağlamalıdır.

Piller için pim braketlerine ek olarak, dökme demir kancalar yapılır. Dübellerle tamamlanırlar. Ürün aşağıdaki gibi monte edilmiştir: plastik bir dübelin içine sürüldüğü bir delik açılır. Tutucu bir tarafa bir dişe sahip, içine vidalanır.

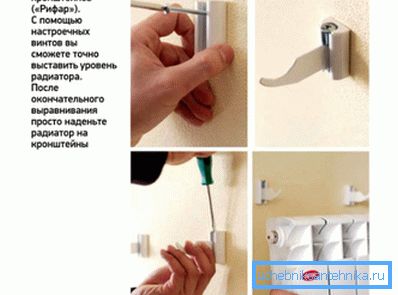

Kısa kurulum yönergeleri parantez.

Duvar sabitlemesine ek olarak, bacakların yardımı ile açık bir dökme demir montajı da vardır. Fiyatı, yüksekliklerinin ayarlanıp ayarlanmayacağına bağlıdır.

Desteğindeki bölümleri sabitleyen üst yaylar da farklıdır. Çelik telden yapılmışlardır veya hareketli konjugat bağlantı zincirleri formuna sahiptirler. Her durumda, radyatörler cıvata ve yaylar kullanarak durağa sabitlenir.

Bimetal ve alüminyum bataryalar için bağlantı elemanları

Bimetal ve alüminyum için üniversal tutucu.

Alüminyum radyatör ve bimetal için, dökme demir için analoglara benzer, ancak ince metalden yapılmıştır.

  1. Her iki cihaz türü için en çok talep edilen açısal evrensel tutucular. Üstte ve altta toplayıcı için girintiler bulunur. Bundan dolayı, hem sol hem de sağa monte edilebilirler.

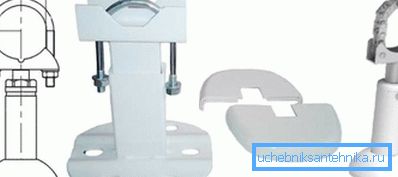

Zemin rafları.
  1. Bimetal ve alüminyum ayaklar üretmez. Ancak akülerin yere monte edilmesine izin veren raflar üretirler. İlk önce, zemine böyle bir destek bağlanır, daha sonra bir radyatör yerleştirilir ve üzerine sabitlenir.

Duvarlar ekstra ağırlık tutamazken, taban raflarının kullanımı en uygunudur. Örneğin, sandviç panellere, cam, alçı panellere radyatör monte etmek zordur.

Çelik aletler için destek

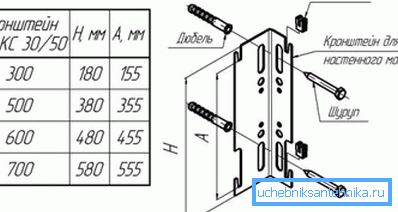

Panel radyatör için standart donanım.

Bu tür iki tip cihaz vardır: panel ve boru şeklinde muadiller.

Farklı tipte bağlantı elemanlarına ihtiyaç duyarlar.

  1. Panel braketlerinin arka duvarlarına özel braketler kaynaklıdır. Onların yardımı ile, aygıtlar parantez üzerine asılır. Çelik radyatörlere yönelik bu bağlantı, köşeli parantezler için tasarlanmış özel bir şekle sahiptir.

Dikkat edin! Panel aygıtlarını kurarken, parantezlerin dikey yerleşimini dikkatle izlemeniz gerekir, çünkü 4-6 zımba tam olarak kancalara çarpmalıdır. Duvarın düzgün ve hatta düzgün olması gerekiyordu.

  1. Radyatörün ağırlığı küçük olduğundan, üst kısımdaki parantezlerin üzerine sabitlenmesi yeterli olacaktır. Alttan destek koyabilirsiniz, ona yatay bir yön verecektir. Köşelere parantez ile yapışırlar ve sadece duvara yaslanırlar.
  2. Daha fazla güvenilirlik için, duvara bakan çelik radyatörlerin montaj kısmı genişler.

Alttaki tablo açıklanan montajların boyutlarını gösterir.

Braket modeli Uzunluk, santimetre cinsinden Santimetre cinsinden toplam yükseklik (N) Santimetre cinsinden üst ve alt kanca arasındaki mesafe (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45,5
LK-KS / 70 70 58 55.5

Kolay kurulum için özel şeritler vardır. Bunlar, alttan ve yukarıdan plastik kelepçeleri olan metal şeritlerdir. Radyatör üzerindeki braketin sabitlenmesi için bu yönteme gerek yoktur. Şeritler duvara vidalanır, batarya plastik kancalarla tutturulur.

Isıtma borulu radyatörün tutturulması braketi, bir kesit analoğu için bir ürüne benzemektedir.

Ayrıca plastik kaplamalı sadece farklı boyutlarda kancalardan oluşur.

SMB montajı.
  1. Üreticiler ayrıca tüpler için kancalarla özel bir SMB tutucu üretirler.
  2. Bu plastik klipsli bir çelik plaka ve aşağıdaki pil rafı için bir destek.
  3. Bu tür bağlantı elemanları, soğutucu ile doldurulmuş bir radyatörün ağırlığı 100 kg'dan fazla olmadığı zaman kullanılabilir.
  4. Buradaki pilin takılması son derece basit. Cihazı bir desteğe takın, klipslere getirin. Yakın tüpü kapanlar, çırpın.

Basitleştirilmiş kurulum için ikinci bir model var - SVD tutucu. İki düğümden oluşur. İlk duvarda sabitlenir, ikinci bataryada. Cihazı kurarken, çiftleşir ve bir çelik döngü ile bağlanırlar.

Bu tür bataryaların zemine sabitlenmesi, fabrikada kaynak yapılmış boru şekilli stopların veya kancaların bulunduğu rafların yardımıyla gerçekleşebilir. Onlara göre, cihaz asılır, radyatörün sabitlenmesi için rafın kendisi zemine sabitlenir.

Sonuç

Kalorifer radyatörleri için oldukça az sayıda bağlantı elemanı bulunmaktadır. Hem duvar hem de zemin olabilirler. Standart modeller güvenilirdir, ancak bunları monte etmek daha zordur. Basitleştirilmiş kurulum için araçlar ve kayışlar, emek ve zaman maliyetlerini azaltır, ancak maliyeti daha yüksektir.
