Bu yazıda, mevcut alet ve sarf malzemelerini kullanarak radyatörlerin kurulumunu bağımsız olarak nasıl gerçekleştireceğimiz hakkında konuşacağız. Bunun için, bağlantı şemalarına odaklanmayacağız, çünkü bunun için portalımızda ilgili makaleler var ve çeşitli modifikasyonlara sahip pillerin nasıl kurulacağını ayrıntılı olarak ele alalım.

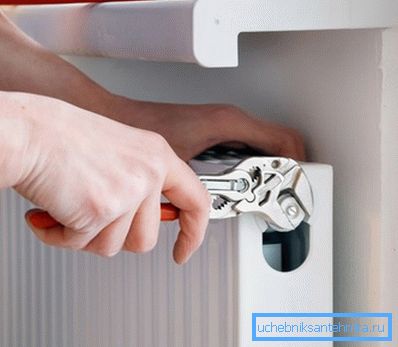

Herkes için bir radyatör takın

Tanıtım brifingi

Makalenin konusu, profesyonel tesisatçıların hizmetlerinin fiyatı yüksek olduğundan önemli ölçüde ilgi çekicidir, oysa sökme işi yürütürken, kendinizi kesinlikle yönetecek ve bu şekilde paranızı tasarruf edeceksiniz.

Radyatörlerin mevcut montaj yöntemlerini dikkate almadan önce, kurulum sırasında dikkat edilmesi gereken bu cihazların tasarım özellikleri hakkında konuşacağız.

İnşaat özellikleri

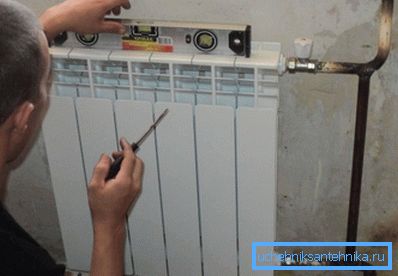

Su seviyesine göre pil konumlandırma

Tüm ısıtma aküleri, imalatlarında kullanılan üretim malzemelerinden bağımsız olarak, boyut ve konfigürasyondan bağımsız olarak giriş ve çıkışa sahiptir. Satıştaki çoğu cihazda, bu delikler hem üst hem de alt bağlantıya izin verecek şekilde çoğaltılır.

Kurulum sırasında, teknolojik deliklerin bir kısmı kullanılmamaktadır. Cihazın sızdırmazlığını sağlamak için, teknolojik deliklere vidalanan özel tapalar kullanılır.

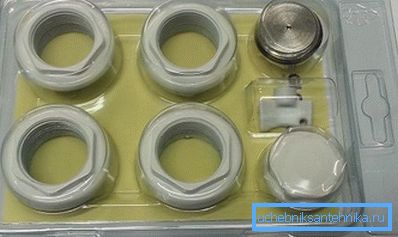

Radyatör için orijinal montaj seti 4 4 “GLOBAL”

Isıtıcının standart donanımı, gerekli tapalar ve bağlantı parçaları (boru hattı ile eşleşme için bağlantı elemanları) ile donatılmamıştır. Bu nedenle, radyatör montajı için özel bir kit satın almak için ek bir sipariş gerekli olacaktır.

Kural olarak, bu kitler standarttır ve yandan veya çapraz bağlantıya uygundur. Ancak giriş ve egzoz borularının alt giriş borusu için tasarlanmış bataryalar vardır. Bu durumda, ana kurulum kitine ek olarak, sıkıca takılan bağlantılara bağlantı için özel bir montaj almanız gerekecektir.

Dolaşım soğutuculu ısıtma cihazlarının bir diğer önemli özelliği de duvar veya zemin montajı olasılığıdır. Bu ve diğer bir durumda, montaj işinin tanımında dikkate alacağımız özel montaj donanımları - köşeli parantezler satın almanız gerekecektir.

Dökme demir radyatörlerin montajı

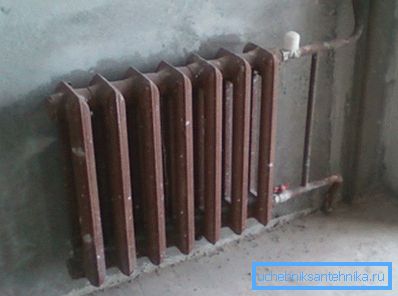

Fotoğrafta, kurulumdan sonra bir dökme demir pil

Dökme demir yapılar, merkezi sistemlerde ve harici bir genleşme tankı olan kazanlar kullanılarak inşa edilen otonom yer çekimi sistemlerinde kurulum için en uygun çözümdür. Dökme demirden imal edilen ısıtma radyatörlerinin montaj şeması, soğutucu akışkanın besleneceği ve sıcaklığın bıraktığı suyun gireceği boru astarının türüne bağlıdır.

En yaygın "üç parmaklı" demir radyatörün montaj talimatı nedir?

Üç parmak, popüler olarak adlandırılır, çünkü üç parmak, bölümler arasındaki boşluğa sığar.

  • İlk aşamada, kurulumun gerçekleştirileceği yeri işaretleyin.. Geleneksel olarak, bu yer pencerenin altındaki bölgedir. Bu yerin seçimi yanlışlıkla değil, ısıtılmış bir oda çerçevesinde optimum konveksiyona (sıcak ve soğuk havanın dolaşımı) ulaşılmasına izin verdiği için. Pencere pervazını ölçüyor ve merkezini belirliyoruz. Ardından, kurulacak cihazın uzunluğunu ölçün, merkezini belirleyin ve merkezdeki hizalama yaparak duvardaki uzunluğu işaretleyin.
  • Pilin üst çizgisine karşılık gelen yatay bir çizgi çizin. Bu hat, su seviyesi kullanılarak belirlenebilen, kesinlikle yatay olarak yerleştirilmelidir.

Önemli: Piller bir eğimli olarak monte edildiğinde, bazı bölümlerde havanın oluşma olasılığı yüksektir.

  • En dış bölümler arasındaki boşlukların merkezine karşılık gelecek dikey çizgiler çizin..

Kural olarak, cihazı monte etmek için 4 braket yeterlidir - ikisi altta ve ikisi de üstte. Ancak, duvar eskiyse veya batarya 12 veya daha fazla bölümden oluşuyorsa, standart 4 bağlantı noktası yerine 6 braket kullanılabilir. Ortadaki iki orta bölüm arasındaki boşluğa kendi aralarını monte etmek.

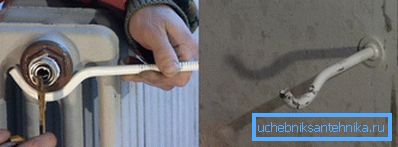

Dirsek kurulum örneği
  • Pim braketlerini kullanarak, üst ve alt giriş delikleri merkezlerinin 2-3 mm üzerindeki deliğin ortasını işaretleriz.
  • Deliklere uygun çapta bir matkapla (12 mm) plastik contanın derinliğine kadar delin.
  • Plastik contalar, delikler sokar ve duvarın yüzeyiyle aynı hizada olana kadar bunları çekiçler.
  • Köşeli parantez.
  • Öğütücü boruyu istenen uzunluğa göre düzeltin.
  • Radyatörü asın. Doğru takılmışsa, cihaz tüm desteklere düşecek ve basıldığında sallanmayacaktır.
  • Bir sonraki aşamada, dökme demir radyatörlerin borulara montajı gerçekleştirilmektedir. Teknolojik deliklerde, çekme veya bant-bant kullanarak, başlangıçta kesilen borunun istenilen uzunluğuna bağlandığımız kilitleme mekanizmalarını bükürüz. Bunu yapmak için, boruların uçları, dişleri kesen kalıplar ve ölçüler, stop vanalarının dişlerine karşılık gelen kalıplarla işlenir.

İpucu: Bağlantı çeki kullanılarak yapılırsa, eklemin üst kısmını yağlı boyayla kaplıyoruz. Boya kuruduktan sonra, bileşik daha hidrofobik olacaktır.

Kurulumdan sonra, soğutma sıvısı sisteme dökülür ve bağlantıların sıkılığı kontrol edilir. Kaçaklar gözlemlenirse veya ısıtıcı yanlış monte edilirse, dökme demir radyatörlerin sökülmesi gerekebilir.

Braket Çeşitleri

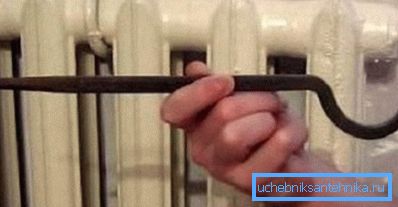

Geleneksel alt delik dirseği
  • Ayarlanabilir çelik bağlantı elemanları, dökme demir tutucular, çelik şerit üzerindeki bağlantı elemanları ve dökme demir bataryalarda 30 cm uzunluğa kadar kızak cıvata bağlantı elemanları kullanılmaktadır.
  • Alüminyum ve bimetal piller için, takviyeli çelik bağlantı elemanları veya 17 cm uzunluğa kadar dübelli çelik pim braketleri kullanabilirsiniz.

Bimetalik ve alüminyum bataryaların montaj özellikleri

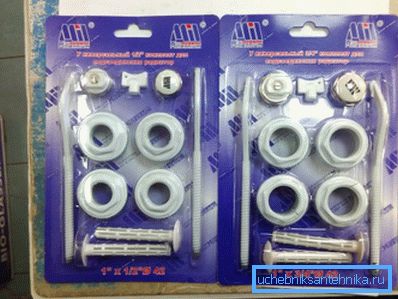

Alternatif üreticilerden radyatör 3 4 için montaj kiti

Dökme demir bataryaların yanı sıra bimetalik ve katı alüminyum modifikasyonları piyasada yaygın olarak temsil edilmektedir. Çelikle birlikte alüminyum veya alüminyumdan yapılmış olması koşuluyla, daireye bir ısıtma radyatörünün nasıl monte edileceğini düşünün.

Önemli: Bimetalik veya alüminyum bataryayı arttırmanız gerekiyorsa veya aksine, bölüm sayısını değiştirerek kısaltın, özel bir radyatör anahtarına ihtiyacınız olacaktır. Bu anahtar, alt ve üst girişe dönüşümlü olarak yerleştirilir ve tek bir ürünü birkaç ayrı parçaya ayırmanıza veya birkaç bölümü birbirine birleştirmenize izin verir.

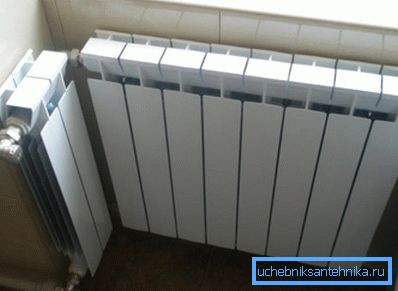

Alüminyum radyatörün alışılmamış bir montaj örneği

Gerekli sayıda bölüm bir araya getirildikten sonra armatürleri kuruyoruz. Bu amaçlar için, rakor somunları ve tapalardan oluşan radyatörler için bir evrensel montaj kiti kullanıyoruz. Vida somunları, boruların bağlanacağı deliklere vidalanır ve fişler kalan iki deliğe vidalanır.

Önemli: Bağlantı elemanlarını monte ederken, saat yönünde döneceğimiz bir yapışkan bant kullanıyoruz. Sargı saat yönünün tersine yapılırsa, besleme soketinin vidası sökülürken, sızdırmazlık malzemesi şüphelidir ve yeterli sıkılık sağlamamaktadır.

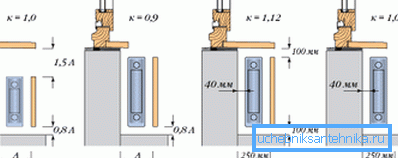

Pillerin güç ve konum oranının diyagramı

Aygıtın konumunu işaretlemek, dökme demir pilleri takarken olduğu gibi aynıdır. Ama dikkate alınması gereken bir şey var. Alüminyum bölümler arasındaki boşluk, dökme demir bölümlerden daha dar bir büyüklük sırasına sahiptir, bu nedenle braketlerin konumunun belirli bir doğrulukla belirlenmesi gerekir.

Kurulum metal-plastik borularla yapılırsa, radyatör önce asılır ve daha sonra borular kesilir ve bağlanır. Metal esaslı laminat yerine daha dayanıklı ve dayanıklı polipropilen kullanılırsa, önce boruların kesilmesi ve lehimlenmesi yapılır, ancak bundan sonra pili yerleştirir ve bağlantıyı yaparız.

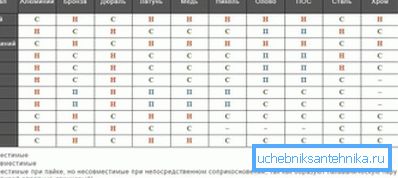

Isıtma sistemindeki metallerin uyumluluk tablosu

Önemli: Bazı ısıtıcılar ve borular, galvanik bir çift oluşturdukları için, aşındırıcı süreçlerin gelişimine katkıda bulunan, uyumsuz olabilir. Örneğin, çelik boru ve alüminyum kombinasyonu önerilmemektedir. Aynı zamanda, polipropilen borular her tür pil için evrensel bir çözümdür.

Sonuç

Yukarıdakilerden, aşağıdaki sonucu çizebiliriz. Bir ısıtma radyatörünün kurulumunu veya demontajını yapmak için bir profesyonel olması gerekli değildir. Yukarıda listelenen tüm adımları dikkatli bir şekilde yapmak yeterlidir ve kesinlikle istenen sonucu elde edersiniz.

Radyatörü kurmak için daha kolaydı, videoyu bu makalede izlemenizi öneririz.
