Radyatörlerin tek bir boru sisteminde bağlanması. çapraz,

Özel ve çok aile evlerinde ısıtma ağları uzun bir süredir düzenlenmiştir. Çoğu zaman, cihazların seri bağlantısını içeren radyatörlerin tek borulu bağlantısı gerçekleşir. Bu seçenek, soğutucunun doğal dolaşımını kullanırken en etkilidir.

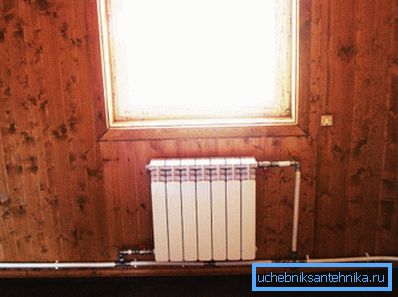

Fotoğraf, tek borulu bir ısıtma şebekesini göstermektedir.

Çözümlerin artıları ve eksileri

Bu tür ısıtma şebekeleri oluşturulduğunda, kazandan gelen besleme borusu doğrudan ilk aküye ve ikinci, üçüncü ve diğerlerine beslenir. Çalışma ortamı sırayla cihazlara girer.

Ev tek borulu ısıtma sistemine sahip radyatörlere bağlıysa, aşağıdaki avantaj ve dezavantajlardan bahsedebiliriz.

Ana avantajları

  • Bitmiş ağın düşük fiyatı kullanılan elemanların asgari tüketimi ile açıklanmaktadır;
  • Aşağı boru hatlarının tek bir satıra yerleştirildiği için gizlenmesi oldukça kolaydır;
  • Sistemin yapısı oldukça basittir ve bu onu kendi ellerinizle inşa etmeyi mümkün kılar;
  • Bu tip ısıtma ağı zorla dolaşım olmadan çalışabilir.

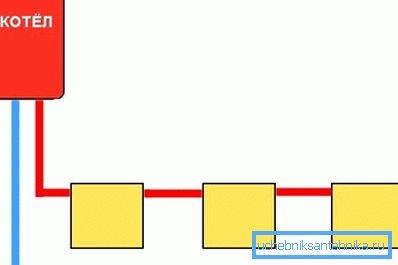

En basit tek satırlı sistem diyagramı.

Bazı dezavantajları

  • Isıtma cihazlarındaki çalışma ortamının akışını ayarlama imkanı yoktur;
  • Bu tür sistemler boru hatlarının uzunluğu çok büyükse tavsiye edilmez;
  • Her durumda pillerin değiştirilmesi veya onarılması, iletişim ağının tamamen durması ile yapılmalıdır.

Supplement! Tek borulu bir sisteme bir radyatör bağlandığında, iki borulu bir iletişim ağına kıyasla, bütçenin yüzde 50'sine kadarı boru hatlarına kaydedilebilir.

Temel bağlantı seçenekleri

Isıtma cihazlarının bağlantısı birkaç şekilde yapılabilir. Isı kayıplarının yanı sıra estetik özelliklerin seviyesi de belirli bir kişinin seçimine bağlı olacaktır. Toplamda dört temel seçenek vardır, hepsi daha ayrıntılı olarak ele alınmalıdır.

Çapraz Konum

Isı çıkışı açısından en etkili olanı, bir ısıtma radyatörünün bir boru sistemi ile çapraz bağlantısıdır. Soğutma sıvısı akünün üst bölmesine girer ve doğrudan tabandan gelir. Bu seçenek ile, yapı boyunca mümkün olduğunca eşit olarak dağıtılır.

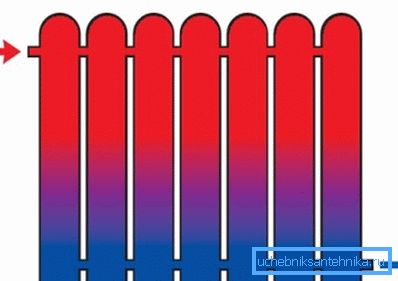

Isıtma cihazı için çapraz bağlanma.

Koltuk bağlantısı

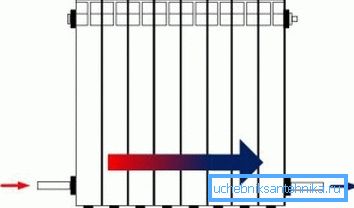

Bu durumda, boru hattı, cihazın her iki tarafındaki alt bağlantılarına bağlanır. Bu kurulum yöntemi ile, ısı kaybı bir dereceye kadar artar. Bununla birlikte, estetik olasılıklardan bahsedersek, elementlerin düzenlenmesi avantajlı kabul edilebilir.

Koltuk bataryası bağlantısı.

Tek yönlü bağlantı

Bu teknik, bir yandan öğelerin yerini, ancak farklı seviyelerde içerir. Yani, tedarik boru hattı üstte ve deşarj borusu altta. Böylece son cihazı tamamen ısıtmak mümkündür.

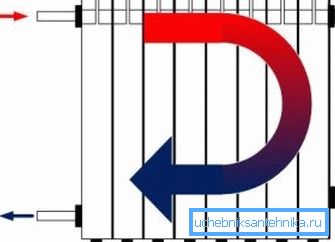

Boru hatları bir tarafta.

Daha düşük konaklama

Radyatörlerin tek borulu bir sistemle bağlanması için böyle bir şema, iletken elemanların zeminin altına gizlenmiş olması durumunda uygundur. Bir sirkülasyon pompasının montajı olmadan, soğutma sıvısı beslendiğinden ve alttan boşaltıldığı için bu yöntem uygulanamaz.

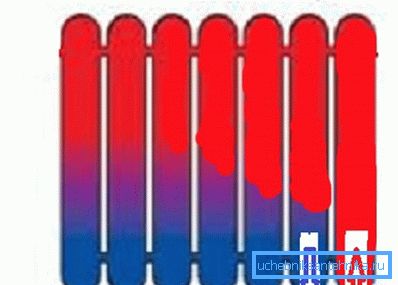

İletken elemanlar aşağıda yer almaktadır.

Kurulum çalışmaları

Batarya bağlantı seçeneklerinden haberdar olduktan sonra, kurulumları ve boru hatlarına müteakip bağlantı hakkında bilgi edinme zamanı gelmiştir. Tüm eylemler, profesyonelleri çekmeyi reddederek, kendi başlarına yapmak için oldukça gerçekçi. Bu önemli tasarruf sağlar.

Enstrümanların montajı

Radyatörleri tek borulu bir ısıtma sistemine bağlamadan önce, bunlar monte edilmelidir. Hem yan yüzeylere hem de odanın alt kısmına sabitlenebilirler.

Detaylı kurulum talimatları aşağıda sunulmuştur:

  1. Parantez veya kancaların kurulum yerleri önce işaretlenmiştir.. Bir şerit metre ve basit bir kalem kullanarak çalışma sırasında. Cihaz, zeminden en az 8 cm, pencere pervazından yaklaşık 10 cm ve duvardan 2 cm'den fazla olmalıdır;
  2. İşaretlemeyi uyguladıktan sonra, dübeller takılır.. Bunu yapmak için, betonarme bağlantı elemanlarına karşılık gelen bir delik açılır. Yan düzlem ahşaptan yapılmışsa, sabitleme vidalarla gerçekleştirilir;
  3. Son aşamada, parçalar belirli bir yere sabitlenir, ardından uygun şekilde hazırlanmış bir batarya asılır.. Genellikle bir cihaz için 2-3 kanca veya parantez kurmanız gerekir.

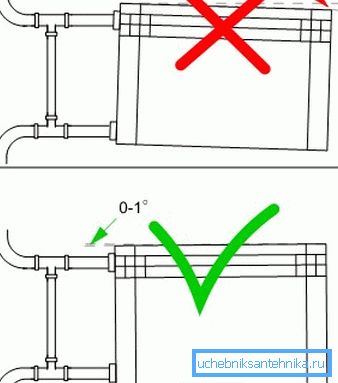

Radyatörün doğru ve yanlış yeri.

Uyarı! Bağlantı elemanlarını kurduktan sonra güvenilirlikleri test edilir. Sahipler, yatay ve dikey olarak hareket etmemeli veya uygulanan çabaların etkisi altında eğilmemelidir.

Bağlantı süreci

Isıtıcı cihazların bağlanması aslında çeşitli malzemelerden elementlerin kullanımı ile gerçekleştirilebilir, ancak polipropilen son zamanlarda daha popüler hale gelmiştir. Bu nedenle, aşağıda bu yüksek moleküllü bileşikten borularla bir seçenek olarak düşünülmektedir.

Kapatma ve kontrol vanalarının montajından sonra, polipropilen ürünlerle birleştirmek için gerekli olan özel bir kaplin monte edilir. Borular lehimleme ile birleştirilir.

Termal yerleştirme yaparken, belirli bir ısınma süresine uymalısınız. 5-20 saniye içinde dalgalanmalıdır. Parçaların aşırı ısınması hasara neden olabilir.

Dikiş 3 dakika içinde ele geçirilir, bu nedenle bu süre zarfında dikkatli olunmalıdır, aksi halde elemanlar tamamen bükülebilir veya tamamen düşebilir.

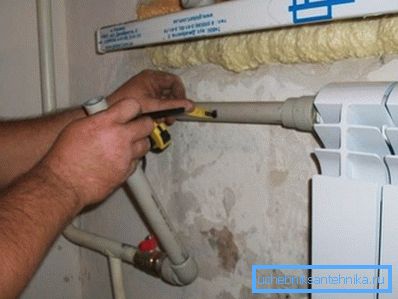

Yaklaşık olarak pil çemberleme yapılır.

Faydalı tavsiyeler

  • Bu tür iletişim ağının sadeliğine rağmen, ana işleri yapmadan önce ön hesaplarla ayrıntılı bir proje yürütmek gerekmektedir;
  • İletken elemanları keyfi yerlerde düzenlemek için, soğutucuyu kapalı bir döngü içinde hareket ettirmeye zorlayacak bir sirkülasyon pompası kurmak zorunludur;
  • Polipropilen boru hatları, telafi edici desteklerle yan yüzeye sabitlenmelidir. Ürünleri bir konumda sabitlemelerine izin verir, ancak aynı zamanda doğrusal hareket mümkün olur;
  • Polipropilen elemanlar yerine metal analogları kullanılıyorsa, yerleştirme özel armatürler veya kaynak ile gerçekleştirilir;
  • İstenirse, duvardaki boru hatları döşenebilir ve bu da odanın estetik algısını olumlu yönde etkileyebilir. Ayrıca iletken ürünleri gizleyebilecek dekoratif bir kutu da yapabilirsiniz;
  • Isı kayıplarını azaltmak için, özellikle tüm ağın verimliliği çok yüksek değilse, ısıtma sisteminin radyatörlerinin bir niş veya herhangi bir açıklıkta bulunması tavsiye edilmez;
  • Bir sirkülasyon cihazının mevcudiyetinde, bir yedek güç kaynağının elde edilmesi istenmektedir, çünkü ısıtma, elektrik kapatıldığında çalışmayacaktır;
  • Duvarlar hafif malzemelerden yapılmışsa, pilleri zemin tutucularla sabitlemek tavsiye edilir. Diğer durumlarda, özel kancalar monte edilmelidir.

Son bölüm

Yukarıdaki bilgiler, yeni başlayanlar için özel bir evde veya dairede tek bir boru sistemi ile radyatörlerin doğru bağlantısını yapmaları için bir fırsat sağlayacaktır.

Kurulum sırasında, iletken elemanların bağlantısı için önerilen şemalardan herhangi birini kullanabilirsiniz. Bu makaledeki özel videoya gelince, bu konu hakkında görsel olarak tanışmanıza izin verecektir.
