Radyatörün yüksekliği. teknik boru ve ekipmanların montajı.

Döşeme - zemin ve duvar bakımından iki tip radyatör vardır, bu nedenle ikinci seçenek, radyatörün zeminden belirli bir montaj yüksekliğinin gözlenmesi gerektiğini ve bunun da ısıtma sistemine herhangi bir problem olmadan bağlanmasına izin vereceğini göstermektedir.

Bu parametre hakkında açık talimatlar beklerseniz, sadece mevcut olmadıklarından boşunadır ve esas olarak ısıtma devresinin kurulumuna ve pencere eşiklerinin yüksekliğine ve son olarak da bölümün yüksekliğine bağlıdır. . Yine de, bu parametrenin bu makaledeki videoya bakmanızı ve izlemenizi önerdiğimiz herhangi bir değişiklik yapmadığını söylemek mümkün değildir.

Teknik boru hatlarının ve ekipmanlarının kurulumu

Öneri. Sistemi kurarken, boy ve boyda kalorifer radyatörlerinin boyutları pencerelerin altına monte edilmelerine izin veriyorsa, o zaman yapın. Pencerenin altındaki batarya, camın kenarından soğuk hava akışını sınırlandıran bir tür termal perde oluşturur.

• Yani, yerden ısıtma devresini döşerken döşemeden radyatöre kadar hangi yükseklikte döşenir?, ve aynı zamanda gömülü bir sirkülatör pompasına sahip olmanıza da bağlı. Sistem zorlama olmadan çalışacaksa, boruların arasından bir eğim olması oldukça doğal bir durumdur, bu da eğer sistem iki boruluysa ya da tek borulu ise besleme boruları ise, dönüş borusunun eğimi için yer bırakmanız gerektiği anlamına gelir.
• "Leningrad" da (3-4 radyatör için bir boru sistemi) piller de bir azalma ile yer alıyor, Bu gibi durumlarda ısıtıcı için özel bir musluk yapmazlar - devre alt taraftaki bağlantı ile bunların içinden geçer.
• Farklı sistemler ve montajlar, zeminden 10-15 cm sapırsanız, SNiP 3.05.05-84'e göre (“Teknolojik ekipman ve boru hatları”) radyatörlerin montaj yüksekliğinin herhangi bir devre için oldukça normal olacağını ima eder.. Daha kesin olarak, devrenin kendisi, bu parametrelere uyulması için monte edilmelidir.

Konturlar nelerdir

Büyük ve iki tip radyatör devresi vardır - tek boru ve iki borulu, ve diğer her şey, mevcut sistemin bir modifikasyonu, karışık (yerden ısıtma - radyatörler) veya kollektör ısıtma sistemidir. Bu durumlardan herhangi birinde, komut bir ya da bir başka devreyi kullanmayı gerektirir, basitçe, üç yollu ya da dört yollu vanalar ve taraklar şeklinde sıhhi teçhizat şeklinde çeşitli eklemeler yapılır.

Eğer bir şematik diyagramda olduğu gibi, bir boru sistemi kullanılıyorsa, o zaman tüm ısı transfer ortamı tek bir boru ile çevrilir - kazanı beslemek için terk eder ve aynı zamanda geri döner, zaten soğutulmuş suyu ısıtmak için taşır.

Radyatörler yolda çarpışırlar ve buradaki bağlantı tipi kesinlikle fark etmez - sütun altında, termal veya zorlamalı basınç altında, çıkışlardan geçen su onlara girer ve bataryadan geçerek boruya geri döner.

Buradaki problem, ısıtma cihazından geçen soğutucu maddenin halihazırda daha önceki sıcaklığını yitirmesidir, bu nedenle, gittikçe daha az gider ve bu tür bir sistemdeki daha fazla cihaz, daha soğuk olacak ve kazandan uzaklaşacaktır.

Radyatörü, ısıtma mevsiminde, suyun tahliyesi olmaksızın sökmek için, önüne bir baypas yerleştirilir - bu, sistemi çevreleyen ve en iyi fotoğrafta açıkça görülebilen borudır ve kapama vanaları, bataryanın kendisinden önce yerleştirilir.

Sökümde yardımcı olmaya ek olarak, baypas ayrıca soğutucu akışkanın sıcaklığının korunmasına da kısmen katkıda bulunur, çünkü içinden geçen su radyatöre düşmez. Ancak yüksek binalarda, bu cihaz bazen yanlış kullanılır - üzerine bir vinç koyup tıkar, tüm akışı radyatörden geçirir, bu nedenle daha uzakta yaşayanlar daha soğuk su alırlar.

İki borulu bir sistemde, soğutma ile ilgili problemler yoktur, daha kesin olarak vardır, ancak sadece borunun uzunluğuna bağlıdır ve genel olarak, merkezi sistemlerde hatların ısı yalıtımı ve kayıplarla korunduğuna bile dikkat edilmemiştir. minimaldir.

Sıcak soğutma suyunun borudan tüm radyatörlere akmasıdır, ancak bataryadan geçen soğutulmuş su geri gelmez, ancak geri dönüş borusuna boşaltılır, böylece kaç sıcaklık olursa olsun tüm devrede başlangıç ​​sıcaklığını korur. .

Ama bir uyarı var - kurulum ve işletim için fiyat biraz daha yüksek olacak, çünkü, ilk olarak, ikinci boru ekleniyor ve ikincisi, daha fazla suyu ısıtmak gerekiyor ve cihazın parametreleri önemli değil, radyatörlerin yüksekliği olabilir Zaten 250 mm veya 1200 mm.

Not. Radyatörlerin ve yerden ısıtma sisteminin ortak bir bağlantısına ihtiyaç varsa, bu durumda iki borulu bir sistem kullanılır, ancak su zemin devresinin önüne, soğutucuyu sıcaklığına bağlı olarak yeniden dağıtan üç yollu bir termostatik vana monte edilir.

Kurulum kuralları

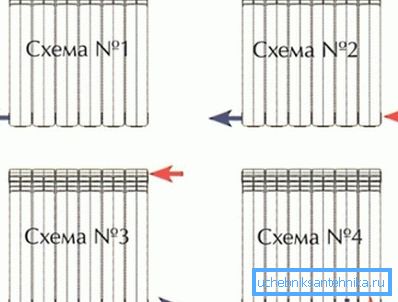

Üstteki resimde gördüğünüz dört radyatör bağlantı şeması, hem tek boru hem de iki borulu ısıtma sistemleri için geçerlidir - kullanacağınız yöntem, devrenin konumuna bağlıdır.

Ancak, bağımsız tek borulu ısıtma sistemlerinde tercih, alt veya alt taraf bağlantısına verilir, ancak bu, kurulum kolaylığı ve daha fazlası değildir. Ayrıca, alüminyum radyatörlerin yüksekliği (veya başka bir metalden) seçiminizi etkileyebilir - dediğimiz gibi, hepsi ergonomiye gelir.

800 mm yüksekliğe sahip ısıtma radyatörlerini seçerseniz, bu durumda kasaların% 99'unda camın altına sığmazlar, çünkü sadece zeminden değil, aynı zamanda pencere pervazından da en az 10 cm geri çekilmeniz gerekir, bu nedenle bu tür ısıtıcılar daha sık olarak kullanılır. duvarlarda sıcak sahne.

Bu nedenle, ısıtmanın bimetalik radyatörlerinin en yaygın yüksekliği 600 mm'dir - bu sayede zemin ve pencere pervazına olan mesafeyi koruyabilirsiniz, bununla birlikte hiçbir şey 400 veya 500 mm yüksekliğindeki cihazları kullanmanıza engel olmaz.

Buna ek olarak, bir ısıtma cihazını pencerenin altına monte etmek, sadece radyatörlerin hangi yükseklikte durması gerektiğini değil, aynı zamanda duvardan çekilmek için de boşluğun en az olduğunu düşünmeniz gerekir. cihaz derinlikleri - aksi halde ısı transferi büyük oranda dikkate alınmayacaktır.

Ve bir kez daha boyuna geri dönmek istiyorum - eğer başarırsanız, o zaman zeminden 12 cm uzağa dayanmaya çalışın, ancak bu mesafenin 10 cm'den az veya 15 cm'den daha fazla olması durumunda, tekrar ısı transferinin etkisini büyük ölçüde hafife alacağınızı unutmayın.

Pencerenin altında kurulum yapılmadığı durumlarda, örneğin, cihazların taban montajı, en üstteki fotoğrafta olduğu gibi (burada ısıtma radyatörlerinin yüksekliği 400 mm'dir), o zaman duvardan en az 20 cm çıkarılmalıdır.

Sonuç

Çoğu durumda, kendi elleriyle su ısıtmanın kurulumu, herkes ısıtma cihazlarını pencerelerin altına yerleştirmeye çalışır, bu nedenle, en yaygın yüksekliği kullanırlar - 500-600 mm. Ama bu kesinlikle demek değildir, bu standartlara uymalısınız.
