Seksiyonel radyatörler: i̇ntegral ve kesit cihazının cihazı,

Aküler üretmek için farklı metallerin kullanılması dışında, radyatörün tasarımı farklı olabilir. Özellikle, modüler (kesit) radyatörlerin ve katı olanların her ikisini de karşılamak mümkündür. Her tipin birtakım avantajları vardır ve bilinçli seçim için bimetalik kesitli ısıtma radyatörlerinin hangi durumda uygun olduğunu ve tam modeller uygun olduğunda daha ayrıntılı olarak düşünmek daha iyidir.

Seksiyonel radyatör

Cihaz tek parça ve kesit radyatör

Isıtma aküsünün cihazı kullanılan malzemeye bağlıdır:

  • Klasik dökme demir radyatörler, soğutucunun sirkülasyonu için 1 veya 2 kanalın varlığını varsayarlar. Kural olarak, bölümler halinde üretilirler, ayrı bölümler, farklı taraflardaki sol ve sağ dişlere sahip bir meme ucu vasıtasıyla birbirine bağlanır;
Dökme demir bataryalar da kesit olarak üretilmektedir

Dikkat edin! Nipeli çevreleyen kısımları birbirine sıkıca çektiğinizde, ancak bu eklemin sıkılığını sağlamak için yeterli değildir. Bu nedenle, sızdırmazlık contaları mutlaka kullanılır.

  • Alüminyum modeller, her bir bölümün bile birkaç elemandan oluşabilmesi bakımından farklıdır. Doğal olarak, daha fazla eklem dayanıklılığa fayda sağlamamaktadır;
  • Çelik kesit radyatör, yüksek mukavemet ve ısıtma sisteminde yüksek basınca dayanma kabiliyeti ile karakterizedir. Ayrıca, soğutucunun çalışma sıcaklığı 100 ° C'nin üzerindeki bir sıcaklığa yükseltilebilir. İnşaat türlerine gelince, kesit, panel ve boru şeklinde olabilir (çelik), çelik üreticilerinin neredeyse inşaat türlerini kullanmasına izin verir;
  • Son zamanlarda, bimetalik radyatörler popüler hale geldi ve burada soğutucu, çelik borularda dolaşıyordu, ancak yüzgeçler alüminyum borulardan yapıldı. Bakır + alüminyumun bir kombinasyonu da oluşabilir.
Fotoğraf, alüminyum kanatların çelik borunun üstüne yerleştirildiğini göstermektedir.

Alüminyum kanatların kullanılması ağırlığı azaltır ve radyatörün hızlı ısınmasını sağlar. Modern modellerde, kaburgaların tasarımı, hava aşağıdan yukarıya doğru hareket edecek şekilde optimize edilmiştir. Yani, alt kısımda soğuk hava alınır ve üst kısımda zaten ısıtılır.

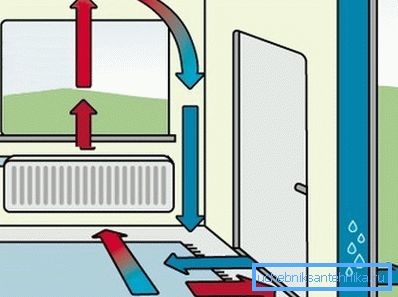

Hava hareketi desen

Tasarım özelliklerinden alüminyum plakalar arasında ek stifnerlerin varlığına dikkat etmek mümkündür. Üreticiler bunu radyatörlerinin onuruna yazarlar, fakat aslında bu yenilikten belirli bir faydası yoktur ve fiyat biraz yükselir. Yine de, çoğu batarya sadece duvara asılır ve çalışma sırasında önemli mekanik strese maruz kalmaz, bu nedenle yüksek sertlik gerekli değildir.

Çalışmanın özellikleri ve radyatör seçimi

Tasarımdaki farklılıklar sadece radyatörün görünümünü etkilemez. Termal kapasitesi ve çalışma güvenilirliği buna bağlıdır (daha fazla bağlantı, gelecekte sızıntıya neden olabilecek daha zayıf noktalar).

Monolitik ve katı radyatörlerin karşılaştırılması

Şu anda, sıklıkla bölümlü ısıtma bataryaları kullanılmaktadır. Bu, bölümlerin sayısındaki değişiklik nedeniyle, üreticilerin tüm cihazın ısıl gücünü düzenlemeleri için daha uygun olduğu gerçeğiyle açıklanabilir.

Kural olarak, çalışma aşağıdaki gibi yapılandırılmıştır:

  • standart bölümler verilir (Birinin termal gücü 170-200 W'ye ulaşır);
Bir bölümün görünüşü
  • sonra pil fabrikadaki bölümlerden monte edilir. Zaten odanın boyutlarını dikkate alır.

Dikkat edin! Prensip olarak, gereksiz bölümleri kendi ellerinizle de kaldırabilirsiniz veya tam tersi eksik olanları ekleyebilirsiniz. Ancak, pili monte ederken, bölümler arasındaki derzlerin fabrikada sıkılığını yeniden elde etmek mümkün olacağının bir garantisi yoktur, bu yüzden riske girmemek daha iyidir.

Prefabrik yapıda birkaç önemli dezavantaj vardır:

  • eklemler - gelecekte sorunların potansiyel kaynakları;
  • Bu tür bir batarya, ısıtma sisteminde standart bir basınç için tasarlanmıştır, yani 100? С üzerinde bir çalışma sıcaklığına sahip soğutma sıvısı kullanılması tavsiye edilmez.

Radyatörlerin satış ve katı modelleri var. Tüm fark, pilin hemen tam boyda olması gerçeğinde yatmaktadır. Yani, çelik borular bir çerçeve görevi görür (soğutucu akışkan devreleri boyunca dolaşır) ve fabrikada alüminyum kanatlar monte edilir.

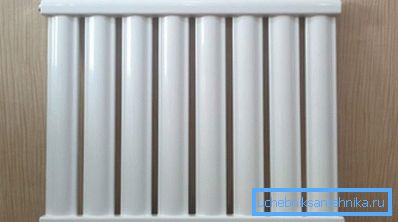

Tek parça ısıtma radyatörü

Bu tasarımda dezavantaj, ek bölümler ekleyerek cihazın termal kapasitesinin arttırılmasının imkansız olmasıdır. Ancak avantajlarda, ısıtma sistemindeki basıncı ve soğutucu akışkanın sıcaklığını 120-150 dereceye çıkarma fırsatı kaydedilmelidir. Bu radyatörler, bağımsız bir ısıtma sistemi için idealdir.

Seçim yaparken nelere dikkat edilmelidir?

Seçme ile ilgili talimatlar, genellikle, cihazın alanına bağlı olarak, cihazın gerekli olan minimum termal gücünün basit bir hesaplamasına indirgenir. Basitleştirilmiş yöntemi kullanabilir ve 10m'de gerçeğinden hareket edebilirsiniz.2 akünün en az 1 kW termal kapasitesine ihtiyacınız vardır (bu değer, ısıtıcıya ait dokümantasyonda belirtilmelidir).

Dikkat edin! Verilen bağımlılık sadece 2.7 m yüksekliğindeki tavanlar için geçerlidir, ancak tavanlar yüksekse, elde edilen sonuç yaklaşık% 15 oranında artırılmalıdır. Ayrıca, gerekli ısı çıkışını belirlerken, odadaki pencere ve kapıların sayısını, yalıtım tipini, yerleşimi vb.

Kameraya bağlı olarak pil gücüne yönelik uyarıcı öneriler

Isı transferine ek olarak, zemin destekleri veya bir havlu tutucu gibi her türlü yararlı eşyaya dikkat edilmelidir.

Küçük ev sorunlarını çözmek için pili kullanmanıza izin verecekler:

  • Seksiyonel radyatörler için havlu tutucusu, havlunun etrafına havlu, tişört ve diğer küçük eşyaların kurumasını sağlayan kullanışlı bir cihazdır. Harici olarak, plastik tutucular içine yerleştirilen bir metal boru (paslanmaz çelik) gibi görünüyor. Yuvalar, klipsli klipsler biçiminde yapılır, bataryaya bu tür bir ekleme yapmak için alüminyum plaka üzerine yerleştirilir, en az 6 bölüme sahip olmalıdır;
Basit havlu tutucu

Dikkat edin! Radyatörün üzerindeki giysiyi kurutmaya çalışırsanız, basitçe yanma riski vardır, yüzgeçler yüksek bir sıcaklığa ısınır ve kumaş üzerinde kahverengi şeritler kalabilir. Havluluk, kumaş ve metal radyatör ile temas etmeyi imkansız hale getirir.

  • Zemin tutucusu iyidir çünkü duvarın güvenli ve sağlam kalmasını sağlar. Özellikle ilgili pencereler, eşik altındaki bataryanın yerleştirilemeyeceği geniş pencereli odalarda sabitleme sistemleridir.

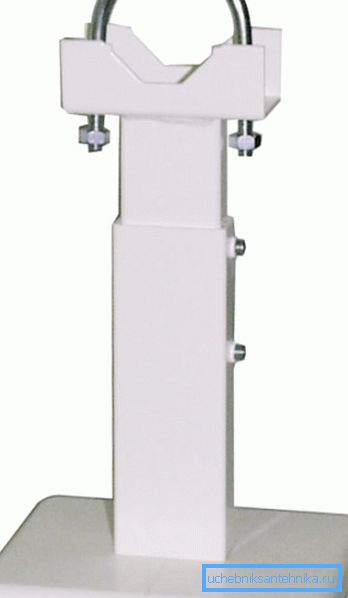

Yer braketi için seçeneklerden biri

Seksiyonel radyatörler için her türlü zemin braketi aynı tasarıma sahiptir - ayarlanabilir yüksekliğe sahip plastik veya metal ayak, radyatörün ve metal klipsin kolayca yerleştirilebilmesi için üst kısmında bir girinti vardır.

Farklar kilit tipinde olabilir - uçlarda bir iplik bulunan eğimli çelik çubuk veya bireysel hareketli parçalardan oluşan bir zincir kullanılabilir. Braketi seçerken, akünün uzunluğunu hesaba katmanız gerekir, eğer oldukça büyükse ve 10 bölümü aşarsa, kenarlardaki braketlere ek olarak, radyatörün ortasına da 1 eklemeniz gerekir. Bu yapılmazsa, batarya sarkacak ve alttaki mafsallardan akabilmesi mümkün olacaktır.

Kat braketi

Sonunda

Seksiyonel bataryalar, hayatımızda pek çok insanın integral olanların varlığından bile şüphe etmediği kadar sıkı bir şekilde yerleşti. Bu arada, münferit durumlarda, sistemde daha fazla basınca dayanabildikleri ve soğutma suyu sıcaklığının geleneksel bir ısıtma sistemine kıyasla% 40-50 oranında yükseltilebildiği için tercih edilebilen tüm radyatörlerdir.

Önerilen bilgiler, bir seçim yapmanıza izin verecektir Bu makaledeki video, radyatörler için zemin braketlerini göstermektedir.
