Sistemde bir sirkülasyon pompası nasıl kurulur

Özel ev sahiplerinin bazen ısıtma ile ilgili sorunları var. Gerçek şu ki, şu anda kurulumunun iki ilkesi vardır: kendinden akan ve zorlanmış. İlk çalışma akış ve dönüş arasındaki doğal sıcaklık farkı nedeniyle. Sıcak su soğuğu değiştirmeye eğilimlidir, bu nedenle ek bir çaba gerektirmeden belirli bir yönde hareket eder. İkinci prensip, bir pompa vasıtasıyla soğutucu hareketinin zorla hızlanmasını esas alır.

Bir yerçekimi ısıtma sistemi ile ilgili sorunlar ortaya çıktığında, insanlar bu problemlerin nasıl düzeltilebileceğini düşünmeye başlarlar. Neden bir yerçekimi sistemi hakkında konuşuyoruz? Evet, çünkü pompa zaten cebri ısıtma sistemine dahil edildi. Ve eğer radyatörler kötü ısınmaya başladıysa, eski pompa sadece yenisi ile değiştirilmelidir. Isıtma sisteminde sirkülasyon pompasının nasıl kurulacağını anlayacağız.

Kurulumu neden gerekli?

Kendiliğinden akan ısıtma sisteminin temel problemlerinden biri, radyatörlerin bir dalı üzerindeki radyatörlerin zayıf bir şekilde ısınması veya soğutucu akışkanın zayıf bir şekilde dolaşması ve bunun sonucunda sistemde bulunan tüm radyatörlerin zayıf ısınmasıdır. Bu durumu düzeltmek için sirkülasyon pompasının ısıtma sistemine monte edilebilir. Su hareketinin hızı artar, dolaşım artar ve sadece uzun mesafeli aküleri ısıtmak daha iyidir.

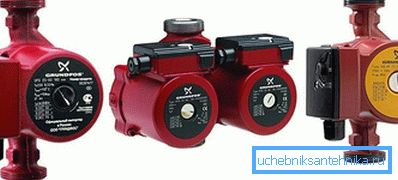

Pompa seçimi

Sirkülasyon pompası, su soğutucuyu sistem üzerinden etkili bir şekilde itmesi gerektiğinden, gücünün ya hafife alınmaması ya da fazla tahmin edilmemesi gerekir. Optimal olmalı. Hesaplanması için çok spesifik kriterler vardır. Isıtıcının performansına, ısıtma ağının hacmine ve uzunluğuna, soğutucu akışının akışına bağlıdır. Gerekli tüm hesaplanmış veriler, aletler ve radyatörlerin dokümantasyonundan elde edilebilir ve borulardaki su hacmi, matematiksel formüller (silindir hacmi) kullanılarak hesaplanır. Soğutucu akış hızı, kazanın gücüne eşittir. Örneğin, ısıtma sistemi ekipmanının gücü 30 kW'dir, bu da akış hızının sadece litre olarak sadece aynı olduğu anlamına gelir. Soğutucuyu on metre boru hattı boyunca itmek için, 0,5 atm'lik bir pompa kafası gereklidir.

Pompa kapasitesi belirlendiğinde, üreticiyi seçmek gerekir. Mevcut pazarda, ana üreticiler Çin, Almanya, Polonya. Kaliteleri farklıdır. En güvenilir ve dayanıklı - Alman, Çin ve Polonya bir ila üç yıl sürecek. Ancak fiyatlar önemli ölçüde farklıdır: bir Alman pompa maliyeti daha fazladır.

tesisat

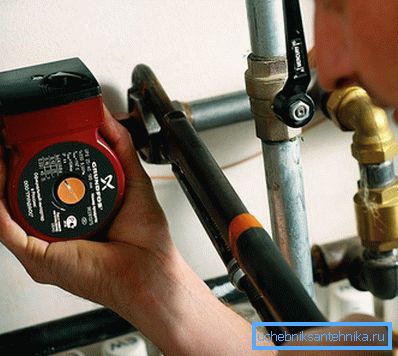

Doğal olarak, sistemdeki sirkülasyon pompasının, çalışmalarının maksimum fayda getireceği şekilde kurulması esastır. Araçlara sahip olma konusunda yeterli tecrübeye sahip olmak ve yapılan iş hakkında bir fikir sahibi olmak, bunu kendiniz yapabilirsiniz. Başlamak için kurulum alanını belirleyeceğiz. Burada her uzmanın kendi açık pozisyonu var.

Bazıları, pompanın akıştaki kazanda, diğerlerinin ise - dönüş hattındaki kazandan önce durması gerektiğine inanıyor. Bu sadece gerçeğin bir parçası. Gerçekleştirilen işlemlerin fiziği açısından, pompayı hem akışta hem de geri dönüşte, fark etmeksizin, sadece zorlanmış ısıtma durumunda kurmak mümkündür. Sahipler kendilerini sigortalamak isterler ve yerçekimi ısıtma sistemini, ışıklar kapatıldıktan sonra zorunlu bir alternatife alternatif olarak bırakırlarsa, o zaman sirkülasyon pompası sadece beslemeye yerleştirilir.

Pompayı kurarken, doğru şekilde nasıl bağlayacağınızı bilmelisiniz. Bunu yapmak için belirli kuralları izlemelisiniz:

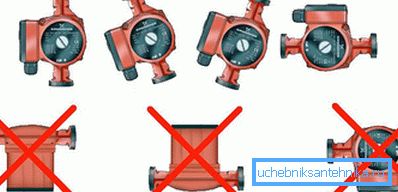

1. Ev tipi sirkülasyon pompalarının çoğu sadece suyla doldurulmuş bir ısıtma sistemi ile çalıştıklarından (sadece su olmadan yakılırlar), su hareketinin yönünü (gövde üzerindeki okla gösterilir) gözlemleyerek yatay veya dikey olarak monte edilmeli, rotor yatay olarak yerleştirilmelidir. Su sızdığında pompa farklı bir konumda ise, elektrik kısmı su basabilir veya içinde yetersiz bir su seviyesi olacak ve cihaz yanacaktır.

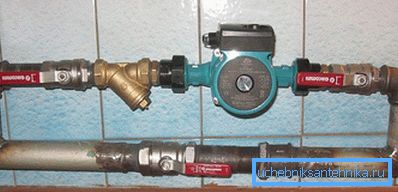

2. Cihazın bakımının rahatlığı için, vanaların önüne ve arkasına monte edilir ve pompanın kendisi katlanabilir bağlantılara monte edilir. Gerekirse, ısıtma sisteminden su boşaltılmadan çıkarılabilir. Valften sonra pompadan önce, kum, kir ve diğer çözünmeyen kalıntıları geciktirmek için kaba bir filtre monte edilir (özellikle radyatörler eski ve borular metal olduğunda önemlidir). Pompanın kurulum sahasına elektrik getirmek de gereklidir.
3. Yerçekimi ısıtma sistemi korunurken sirkülasyon pompası monte edilirse, bypass hattına kurulmalıdır. Şema şudur: baypas boruları, ana borudan daha küçük bir çapa sahip doğrudan tedarik borusuna kaynaklanır. Bağlama noktaları arasında, yerçekimi ısıtma işlemi (bypass) için bir vana veya bir vana monte ederler. Elektrik varsa, ana boru hattındaki vana vanayı kapatır ve pompa açılır, pompa açılır ve sistem çalışmaya zorlanır. Güç kapatıldığında, pompadaki vanalar kapalı ve doğrudan boru hattı üzerinde açıldı ve sistem yerçekimi ile çalışıyor. Bir valf takılıysa, yer çekimi sistemine geçiş otomatik olarak gerçekleşir.
4. Pompayı kurmaya başlamadan önce, soğutucuyu soğutmak ve boşaltmak gerekir. Boşaltma seviyesi, pompanın montaj yerine bağlıdır.
5. İlk çalıştırma: sistemi su ile doldurun, rotordaki dış somunu sökün ve yapışmayı önlemek, somunu sıkmak ve ağdaki pompayı açmak için mili bir kaç kez döndürmek için bir tornavida kullanın.

Gördüğünüz gibi, sirkülasyon pompasının ısıtma sisteminde kurulumu çok zor değildir (ilk bakışta), ancak tecrübeli bir kişi, detaylı kurulum talimatları ile bile önemli hatalar yapabilir. Bu işleri bir uzmana emanet etmek daha iyidir, özellikle de ısıtma sisteminizin kalitesindeki bu gibi bir iyileştirmenin maliyeti, sadece malzeme ve ekipman için değil, iş için de olsa, boruları ve radyatörleri değiştirerek tamamen yeniden işlenmekten çok daha ucuzdur.
