Su ısıtma ile şömineler nelerdir

Hem büyük malikaneler, evler, hem de bir ülkenin küçük özel evleri için, su devresi ile ısıtma şömineleri kullanmak çok uygun ve avantajlıdır. Isıtma kazanı yanı sıra, odanın iç tasarımına estetik bir ek alırsınız.

Bu tür ısıtıcıların, yılın her hangi bir zamanında, ortak bir devrelere gönderme yapmadan kullanılabileceği dikkate değerdir. Isıtma ortamını ısıtmaksızın, otonom bir modda çalışıyorsa, her zaman ocağınızda ısınabilirsiniz. Aşağıda bu birimlerin kısa bir incelemesini yapacağız, kurulum yöntemini öğreneceğiz ve ayrıca bu konuyla ilgili kısa bir video klibi göreceğiz.

şömine

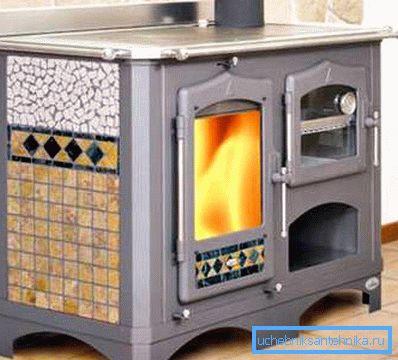

Not. Su devresine sahip şömineler veya su ceketi, termo şömineler gibi isimler - tüm bunlar bizim tartıştığımız konuya ve aynı anlama sahiptir.

Cihazın prensibi

• Her hangi bir şömine, fırının ve herhangi bir soba düzenleyicisinin, hatta tuğla yapımına aşina olan ve gözlerini kendi elleriyle inşa etmeden önce bir çizimi olan bir ustalığın modifikasyonudur.. Sonuçta, bu tasarım basitleştirilmiş bir bacaya sahip açık tip bir ocaktan başka bir şey değildir, ancak üstte bir su ceketi varsa, bu durumda, yanma kutusu kapalı tiptedir.
• Açık tip bir yanma kutusu varsa, ısı hemen odaya girer, ancak aynı zamanda bu enerjinin yarısı sadece ifadenin en doğru anlamında boruya girer.. Bu nedenle, bir su kazanı bulunması, belirli bir sızdırmazlık (fırın kapısı) ve yapının içinde üretilen ısının maksimum gecikmesini gerektirir. Eğer tasarımı doğru bir şekilde hesapladıysanız, verimliliği% 85'e kadar çıkabilir ve bu da bazı katı yakıt, dizel, elektrikli ve evsel gaz ısıtma kazanları modellerinin bir göstergesidir!
• Ancak, şöminede, su kazanı her zamanki tipte değildir, çogunlukla duvarlar arasinda ve firebox tavaninda yer alan birbirine bagli metal borular kümesidir.. Ve tabii ki, onlar, bir çift metal muhafazanın ortasında, yani açık bir alevin eylem bölgesi dışında. Bu durumda yakacak odun, briketler, paletler, kömür ve odun kömürü yakıt olarak kullanılabilir.

Su gömlek

Tasarımınıza boru tipi bir sistem kurmak için bunun için bir ayak izi hazırlamanız gerekir. Ve kural olarak, 4-5 mm kalınlığında veya dökme demirden yapılmış çelik sacdan imal edilmiştir, sadece burada kalınlık 7-8 mm'ye yükseltilmelidir.

Dışardan, bu tür bir vücut ısıya dayanıklı boya ile kaplanmış veya dekoratif tuğla ile kaplanmış, ancak, yine de, metal bir dekoratif kaplama ile kaplı olsa bile, kaplama gereksiz olmayacaktır.

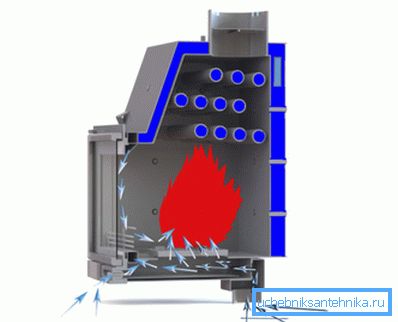

Su ceketi, yukarıdaki fotoğraflarda olduğu gibi metal levhalardan veya birbirine bağlı tüplerden sistemden olabilir. Bu, verimlilik üzerinde önemli bir etkiye sahip olmayacaktır, ancak metal ile kapatılmış boru biçimindeki bir sistemin çalışma ömrü, duvarda yanma olasılığındaki azalmaya bağlı olarak en az iki kat yüksek olacaktır.

Metalin mükemmel bir ısı iletkeni olduğu düşünüldüğünde, boruların açık bir alevden çelik veya dökme demir bir bölümle kapatılacağı gerçeği, sistemdeki suyun ısınmasını etkilemeyecektir. Partisyonun kendiliğinden ısıtılmasında çok küçük bir verimlilik payı olmadığı sürece.

Not. Metal mahfazada sıcak hava oluşur ve eğer bir odaya götürülürse, bunun için özel kanallar varsa, o zaman şöminenin kurulacağı odada radyatörlere gerek duyulmaz.

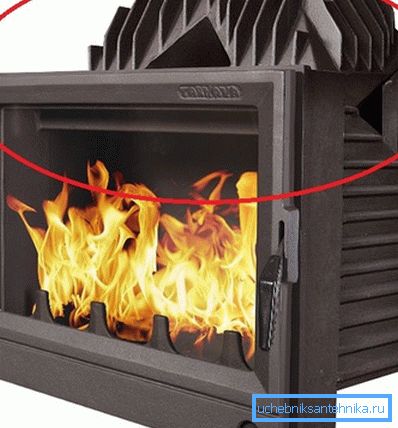

Piroliz şömineler

Not. Her şeyden önce, terminolojiye bakalım ve pirolizin organik maddenin daha hafif moleküllere termal olarak ayrıştığını, yani basitçe organik maddelerin yanmasından kaynaklanan dumanın sadece piroliz sürecinin ürünü olduğunu anlayalım.

Şimdi de pirolizin ısıtma yapılarında ne verebileceğini görelim.

1. Birincisi, piroliz ürünü henüz sonuna kadar yakılmamış organik bir maddedir, bu nedenle ek termal enerji elde etmek için yakılabilirler.
2. İkincisi, duman ikincil bir ısıdır ve bacaya yönlendirmek yerine, bu enerjiyi kullanabilir, böylece tüm ısıtıcının verimliliğini artırabilirsiniz.

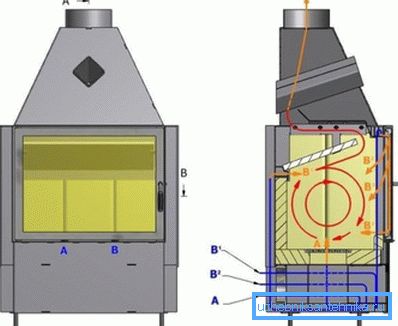

Üst şekle dikkat edin - burada gaz jeneratörü parçasını görüyorsunuz, daha doğrusu iki adet yanma kutusu var:

• yakacak odunun döşenmesi ve yakılması için sınırlı hava erişimine sahip bir oda var;
• ve kameranın tepesinde piroliz ürünlerinin (duman) yanması.

Ateşleme için hava, alt odaya bir külpit (A) ile girer, aynı zamanda üfleme camına (B1) girer, fakat B2 kanalı, son yakıtın patladığı piroliz odasına sıcak hava getirmek için tasarlanmıştır.

Doğal gaz şöminenin ana avantajı, tabii ki, çok yüksek verimliliktir - bazen yüzde 100 işaretini yakalayabilir ve bu, kurgu değil, gerçekliktir. Gaz jeneratör odasına yukarıdan hava verilir.

Bu nedenle katı yakıtlı kazanlarda genellikle fırın kutusu üstte ve alt kısımdan sonra yanma odası bulunur - bu, tasarımı büyük ölçüde basitleştirir. Yakacak odun yakma veriminin korunabilmesi için, yakacak odunların üzerine ateş püskülü tuğlalar yerleştirilmeli ve ancak daha sonra dekore edilmiştir. Dekoratif refrakter tuğla satın almak mümkün olsa da.

Bazı örnekler

Metal PL-190, Polonya'da çelik konstrüksiyondan 4-6 mm (şantiyeye bağlı olarak) yapılmış olup, su ceketi ve kapının yan açıklığı ile açılı bir şöminedir. Ana bileşenler ısıya dayanıklı çelikten yapılmışsa, kapı çerçeveleri, tıpalar ve ızgaralar dökme demirden yapılır. Buradaki baca borusunun çapı 180 mm'dir ve CO2 emisyonu C16 ° C çıkış sıcaklığında% 0.4'tür.

Bu yapıdan hava girişi sokak tarafında gerçekleştirilmekte ve yakacak odun, briketler ve peletler sürekli bir yanma modunda gerçekleştirilmektedir. Su devresindeki çalışma basıncı 32 litrelik bir hacme kadar 8 bar, nominal güç 8 W,% 75 verimlilik sağlar. Ünite, 100 m2'lik bir alanı ısıtmak için yeterlidir.

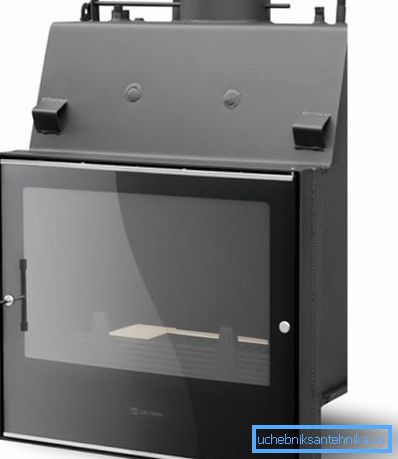

Polonya'da çelik konstrüksiyondan 4-6 mm çelikten yapılmış olan metal PL-190 (şantiyeye bağlı olarak), su ceketi ve kapının yan açıklığı ile doğrudan bir şöminedir. Ana bileşenler ısıya dayanıklı çelikten yapılmışsa, kapı çerçeveleri, tıpalar ve ızgaralar dökme demirden yapılır. Baca çapı 180 mm'dir ve CO emisyonu C16 ° C çıkış sıcaklığında% 0.4'tür.

Bu yapıdan hava girişi sokak tarafında gerçekleştirilmekte ve yakacak odun ile ısıtma yapılmaktadır. Sürekli yanma modunda briketler ve peletler. Su devresindeki çalışma basıncı 31-64 litre hacme kadar 8 bar, nominal güç 12, 15, 19 W,% 75 verimlilik sağlar. Ünite 200 m2'lik bir alanı ısıtmak için yeterlidir.

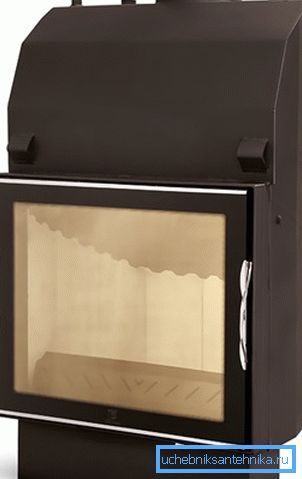

PL-210 ECO, görünüşe ve üretime çok benziyor, sadece yanıcı gaz üreteci prensibi, performansını kökten değiştiriyor. Yani, baca çapı zaten 200 mm, CO emisyonu% 0.11 ve ortalama çıkış gazı sıcaklığı zaten 268 mi? ve% 78'lik bir verimlilik. Tabii ki, fiyatı neredeyse iki kat daha yüksek, ama büyük bir yakıt ekonomisi var.

Sonuç

Evinizde su ısıtmalı bir şömine kurarak, sadece bir ısı kaynağı değil, soğuk ya da soğuk bir mevsimde rahatlamak için rahat bir yer bulacaksınız. Ayrıca, sadece satın almakla kalmayıp, yukarıda belirtilen ilkeleri kullanarak kendiniz ekleyebilirsiniz. İyi şanslar!
