Su ısıtma kazanı ile fırın - cihazın özellikleri

Bugüne kadar, ülke evleri ısıtmak için birçok seçenek vardır, özellikle, kazan ile soba kullanımı popüler bir seçenektir. Bu cihaz kazanın ve soba ısıtmanın avantajlarını birleştirir. Aşağıda, kazanı olan fırının cihaza baktığımız gibi, bağımsız olarak uygulanabilecek bu ısıtmanın basit şemalarını analiz ediyoruz.

Neden bir soba ile bir ocak kullanın

Soba ısıtması oldukça ekonomiktir ve gaz bulunmayan yerleşim yerlerinde çok popülerdir.

Ancak, ciddi bir dezavantajı var - odalar dengesiz olarak ısıtılıyor, bu da aşağıdaki sorunlara yol açıyor:

• Uzak odalar, ek ısıtma maliyetleri gerektiren elektrikli ısıtıcılar ile ısıtılmadıklarında soğuk kalabilir..
• Radyatörlerin oluşturduğu ısı perdesi olmadığından, pencereler sürekli olarak buğulanır ve hatta donma ile kaplanır..

Bu sorunu çözmek için, bir ısıtma kazanı satın almak gerekli değildir. Mevcut fırını, düzeni düzenini odalara taşımak için bir ısı eşanjörü ile basitçe donatabilirsiniz. Tüm bunlar uzmanların yardımı olmadan kendi ellerinizle bile yapılabilir.

Isıtma sistemi kurulumu

Eşanjör kurulum

Bir ısı eşanjörünü kesinlikle herhangi bir fırına monte etmek mümkündür, örneğin, bir ısıtma-pişirme tasarımı, sadece ısıtma ya da bir şömine olabilir. Ana şey, uygun bir büyüklükteki bir ısı değiştiricinin, fırına sığacak şekilde ya da daha çok tercih edilen fırının arkasında yer almasıdır.

Ek olarak, ısı değiştirici aşağıdaki gereksinimleri karşılamalıdır:

• Giriş ve çıkış arasında maksimum seviye farkı olmalıdır.
• Bobinin yüzey alanı mümkün olduğunca büyük olmalıdır.
• Tasarım, yakıt yüklemesine müdahale etmemeli veya yanmayı engellememelidir.

Bobini ısıya dayanıklı paslanmaz çelikten daha iyi yapmak için. Bu durumda, ürünün servis ömrü çok daha yüksek olacaktır. Bu amaçlar için en iyi malzeme kalın duvarlı dikişsiz boru.

İpucu! Bir ısı değiştirici olarak, geleneksel bir dökme demir bataryayı kullanabilirsiniz. Ön durulama ve temizleme için ihtiyacınız olan tek şey.

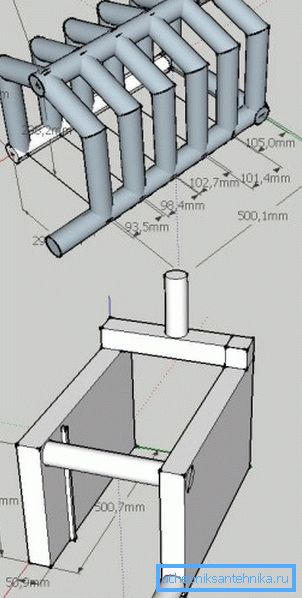

Eşanjör, kaynak makinesi ile tecrübeniz varsa veya kaynakçıdan sipariş ederseniz, bağımsız olarak yapılabilir. Asıl mesele, tasarımın doğru bir şekilde çizilmesini ve milimetrede tüm boyutların gösterilmesini sağlamaktır.

Kazan gücünün bobin büyüklüğüne bağlı olacağı akılda tutulmalıdır. Ek olarak, cihazın termal genleşmesi için tasarlanan fırın ve bobin duvarları arasında en az 5-6 mm'lik bir mesafe sağlamak gereklidir.

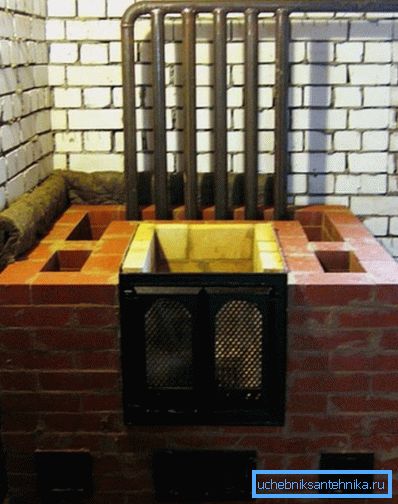

İpucu! Bir tuğla fırını sıfırdan inşa edilmişse, o zaman yanma ürünlerinin bacaya mümkün olan en düşük sıcaklıkta düşecek şekilde tasarlanması arzu edilir. Sonuçta, fırının içindeki ısı ne kadar çok olursa, verimi de o kadar artar. Bir proje hazırlamak, tecrübeli profesyonellere bırakılır.

Bobin bitmiş fırına monte edilirken, kısmen sökülmelidir. Bu, dikkatli bir şekilde yapılmalıdır, böylece daha sonra montaj sırasında hiçbir sorun yoktur.

aranjman

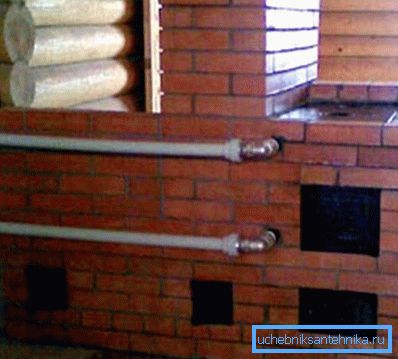

Katı yakıt sobası serpantin ile donatıldıktan sonra sıradan bir kazan olacaktır. Bu nedenle, ısıtma düzenlemesi ile ilgili diğer tüm işlemlerin herhangi bir özelliği yoktur. Bu, odanın özelliklerine bağlı olarak, iki tipte olabilir, en yaygın boru yönlendirme içerir:

Isıtma sisteminin tek borulu şeması şöyledir:

• Sıcak su kazanıyla sobaya bağlı devre dikey olarak yukarı doğru yükselir. Aynı zamanda, üst noktasında bir genleşme tankı monte edilir. Bu şekilde, üst toplayıcı oluşur. Soğutma sıvısının zorlanmış sirkülasyonunda, üst kolektör takılı değildir.
• Genleşme deposu devresinden oda çevresine ve etrafına iner. Aynı zamanda ısıtma radyatörleri sürekli olarak bağlanır. Ayrıca, her bir radyatörün, bataryaların ısınmasını düzenleyen bir bypassı olmalıdır.

Dikkat edin! Suyun doğal hareketini sağlamak için sistemde sabit bir yanlılık sağlamak gerekir.

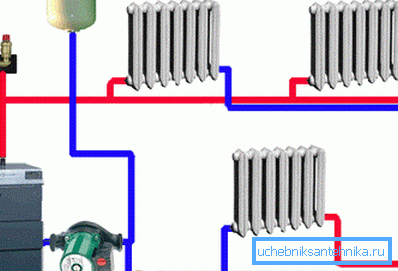

İkiz tüp düzenleri biraz daha karmaşıktır.

Kural olarak, şema şöyledir:

• Kazana bir sirkülasyon pompası bağlanmıştır.
• Ardından, tee, genleşme tankına ve sistemin geri kalanına giden kabloların yapıldığı pompaya bağlanır.
• Besleme borusu tüm evin etrafına gider ve son radyatörde biter. Bu durumda, sadece tüm radyatörlerin girişlerini bağlar.
• Radyatör devresindeki ilk kaynaktan, tüm akülerin çıkış bağlantılarının bağlandığı çıkış borusu kaynaklanır.
• Boşaltma borusunun uç noktası, bobin girişidir.

Böyle bir şemada, büyük bir evde gerekli olabilecek birkaç paralel kablolamanın gerçekleştirilmesine izin verecek bir toplayıcı söz konusu olabilir. Böyle bir planın fiyatının en yüksek olduğu dikkate alınmalıdır, bu yüzden küçük odalar için monte edilmesi mantıklı değildir.

Aslında, evdeki geleneksel bir katı yakıt fırını varlığında su ısıtma için tüm kurulum talimatları.

Sonuç

Su kazanı olan bir ocak, evdeki sıcak su ısıtmanın düzenini önemli ölçüde koruyabilir ve basitleştirebilir. En önemli şey, fırında bir bobin yapmak ve kurmaktır. İşin geri kalanı, daha önce de belirtildiği gibi, geleneksel bir kazanı olan bir ısıtma sistemini kurmaktan çok farklıdır.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
