Su ısıtma şeması: sistem tipleri, kablo tipleri ve çalışma

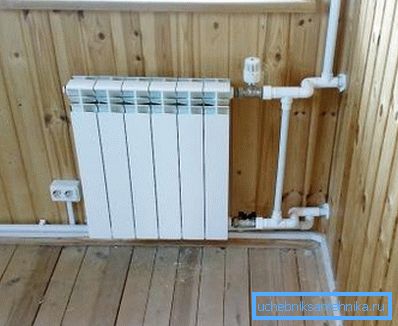

Su ısıtma konut için en verimli ve ekonomik ısıtma sistemidir. Çeşitli su ısıtma programları geliştirilmiştir ve özel bir evin şartlarında özelliklerini, avantajlarını ve çalışma özelliklerini dikkate almak istiyoruz.

Sıvı soğutucu ile ısıtma

Genel bilgi

Herhangi bir konutun konforunun ana göstergesi, içindeki hava sıcaklığıdır, çünkü bir kişi sadece dar bir şekilde işaretlenmiş sıcaklık aralığında yaşayabilir. Bununla birlikte, gezegenimizin kuzey yarım kürenin kıta enlemlerinde, iklim bu aralıktan uzaktır ve insanlar yapay ısı kaynaklarını kullanmaya zorlanmaktadır.

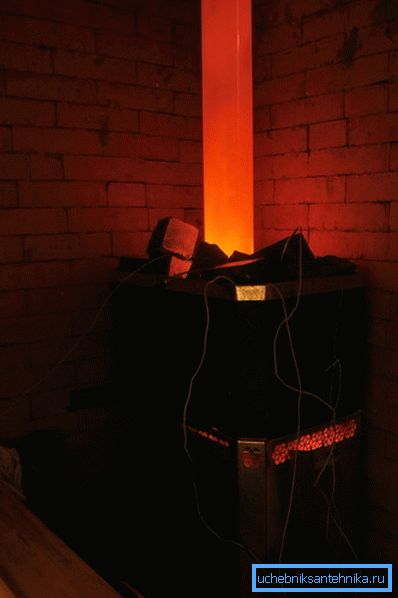

Önceleri böyle bir kaynak bir mağarada ya da kulübede açık ateş olmuştu, sonra yangın evin içinde bulunan fırının fırınına taşındı. Bununla birlikte, nüfus büyüdükçe, yakacak odun ve diğer yakıt türlerinin azalması sorunu daha da keskinleşti ve kişi ısıtma verimliliğini artırma sorunuyla karşı karşıya kaldı.

  Dikkat edin! Böylece, bir ısı taşıyıcısı kullanma fikri, ısıyı ateşten evdeki havaya transfer ederken bir aracın rolünü oynayan bir madde ortaya çıkmıştır.

Sorun şu ki, gazlar ısıyı zayıf bir şekilde yapıyorlar ve eğer büyük bir eviniz varsa, o zaman fırını ısıtmak için uzaktaki odaları ısıtmak uzun zaman alacak, ocağın yakınında çok sıcak olacak ve uzaktaki odalarda soğuk olacaktır. Bu nedenle, ana görev her odaya minimum kayıpla ısı tedarik etmekti.

Bu aşamada, soğutucu için ana gereksinimleri formüle edebiliriz:

• Yüksek termal iletkenlik. Soğutucunun en hızlı şekilde ısıtılması için gerekli olan;
• Yüksek ısı kapasitesi. Bu parametre, bir maddenin termal enerjiyi depolayabilme yeteneğini belirler. Aracın daha fazla ısının depolandığı ve ilettiği açıktır, sistem daha verimli çalışır;
• Yüksek hareketlilik. Madde, sofistike teknoloji kullanılmadan kapalı mekanda taşınabildiği için bu özelliklere sahip olmalıdır;
• Kullanılabilirlik. Soğutma sıvısı farklı bölgelerde ucuz ve kullanılabilir olmalı, bir kaza durumunda evde donmayı önlemek için acil olarak değiştirilmesi gerekecektir;
• emniyet. Madde-ajan insanlar ve çevre için tehlike oluşturmamalıdır, yanıcı, toksik, patlayıcı veya kimyasal olarak agresif bileşikler ve maddeler içerir.

Dikkat edin! Listelenen tüm parametreler için en uygun madde, sıvılar arasında en yüksek ısı kapasitesine sahip olan sıradan suydu, yer çekimi veya basınç altında borular ve kanallardan geçebiliyor, güvenli ve inanılmaz derecede yaygın.

Bu nedenle, görev belirtildi: suyun fırın ocağından ısıtılan cihazlara kesin olarak tanımlanmış bir güzergah boyunca hareket edeceği bir şema oluşturmak gereklidir.

Dikkat edin! Basitçe söylemek gerekirse, iki ısı eşanjörüne ve aralarında suyun dolaşacağı bir boruya ihtiyacımız var. Bir ısı eşanjörü, sıvının ısınacağı ocakta kurulur ve ikincisi - odada, soğutucunun depolanmış enerjiyi havaya vereceği yerde.

Isıtma kazanları

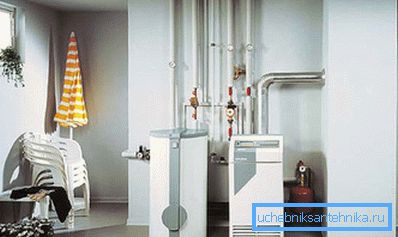

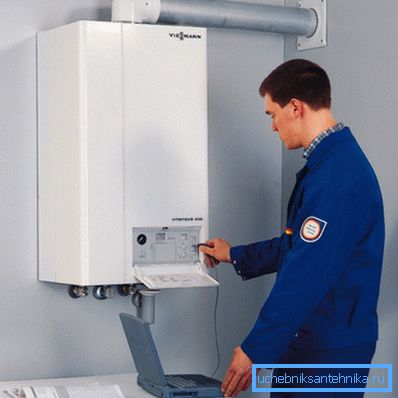

Isı enerjisi kaynağı yakıt ise, kazan bunu elde etmek için bir araçtır. Bu, herhangi bir ısıtma sisteminin bir soğutucuyla kalbi. Tüm ısıtmanın verimliliği, bu cihazın güvenilirliğine bağlıdır ve Rus kış koşullarında hayatta kalma şartlarından biridir, bu nedenle ilk görev kazanın seçimidir.

Buradaki en önemli kriter, ünitenin çalışacağı yakıtın kullanılabilirliği ve maliyetidir.

Kullanılan yakıta bağlı olarak bu tip kazanlar vardır:

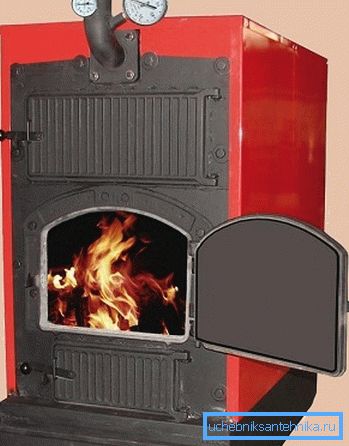

• Katı yakıt veya odun kazanları. Yakacak odun, kömür, kola, turba, pelet, briketler ve diğer yanıcı biyokütle türleri kullanılır;
• gaz. Gövde, sıkıştırılmış veya sıvılaştırılmış doğal gaz kullanımı;

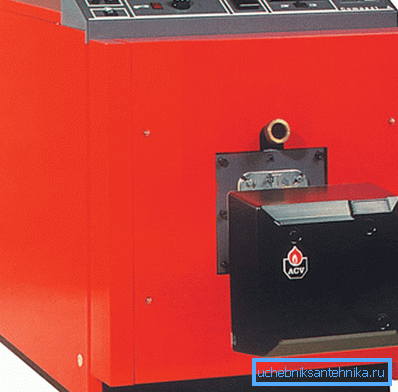

• Dizel ısıtma kazanları. Sıvı petrol ürünleri kullanılmaktadır: dizel yakıt, dizel yakıt, çeşitli yağlar, benzin, kerosen, vb.
• elektrik. Suyu ısıtma veya elektrot yöntemi ile ısıtın.

Bir kilovat saat sıcaklığının maliyeti, yakıtın mevcudiyeti ve yaygınlığı açısından verimlilik hakkında konuşursak, gaz ve odun yakan üniteler hiç şüphesiz en çok tercih edilen favorilerdir.

Dikkat edin! Eviniz bir gaz iletim sistemine bağlıysa, otoyol bağlı değilse bir gaz kazanı satın almalısınız, o zaman bir odun yakma seçeneği seçmelisiniz. Elektrik ve dizel ortalama tüketici için çok pahalıdır.

Sistem çeşitleri

Doğal dolaşım ile

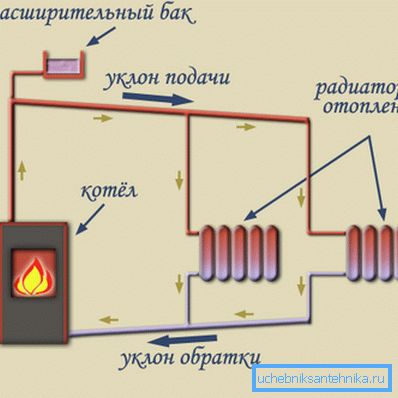

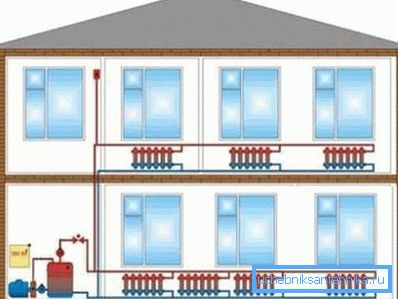

Doğal su sirkülasyonlu ısıtma devresi en basit ve ucuzdur, aynı zamanda en verimsiz sistemdir. Küçük ev boyutları ve ısıtma alanları ile, bu tamamen ciddi bir hesaplama ve karmaşık kurulum çalışması gerektirmeyen, tamamen çalışan bir versiyonudur.

Böyle bir sistemin çalışması prensibi basittir: kazan, odanın alt noktasında daha iyi monte edilir - bodrumda. Su, kazandan yukarı doğru giden bir besleme borusundan oluşan boru hattını doldurur, ardından boru kademeli olarak iner ve tüm odalardan geçer ve son olarak fırının ısı değiştiricisine geri döner.

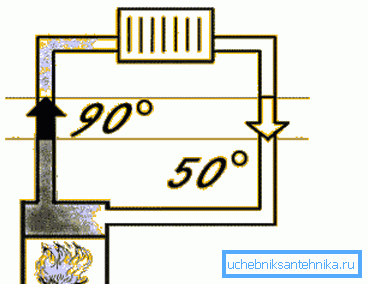

Brülör açıldığında, sıcak ve soğuk sıvı arasındaki yoğunluk farkı nedeniyle su ısınmaya başlar, genleşir ve yukarı doğru yükselir. Devre kapatıldığı zaman, soğutucu akışkanın soğuk kütlesi ısı değiştiriciye yerleştirilir ve sıvı bir daire içinde sistemde dolaşmaya başlar ve ısıyı ateşten radyatörlere aktarır.

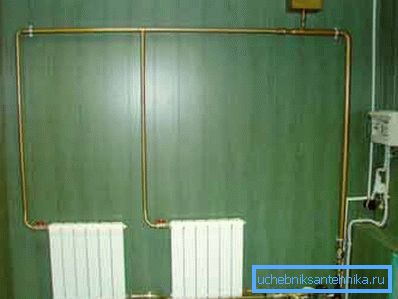

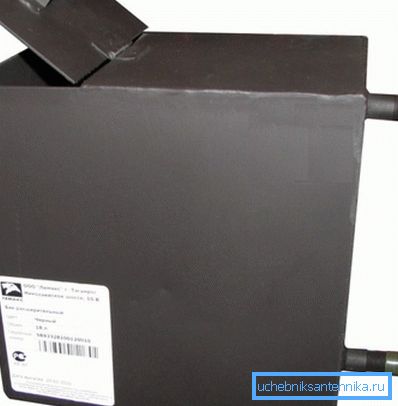

Borulardaki toplam su hacmindeki genleşmeyi ve artışı arttırmak için, en üst noktada bir genleşme tankı monte edilir. Borulardaki basınç önemli olmadığından açık olabilir.

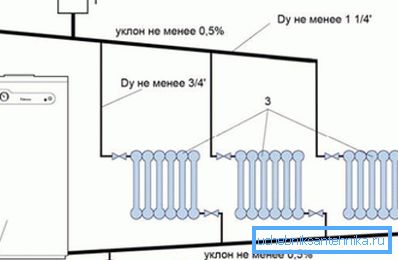

Dikkat edin! Boru çaplarının seçiminde ve eğim açılarındaki kuralları bilmek ve dikkate almak gerekir. Her bir lineer metrelik boru başına 5 mm'lik bir eğimin yeterli olduğuna, su hareketi yönünde bir klon yapıldığına inanılmaktadır.

Küçük köy evlerine servis yapmak için böyle bir plan oldukça kabul edilebilir. Hesaplamalar gerektirmez ve “herkes gibi” standart şemasına göre yapılır, çünkü evlerin boyutları ve mimarisi herhangi bir özel farklılığa sahip değildir. Ayrıca, tasarım kendi ellerinizle birleştirmek nispeten kolaydır ve minimum malzeme gerektirir.

Zorla dolaşım ile

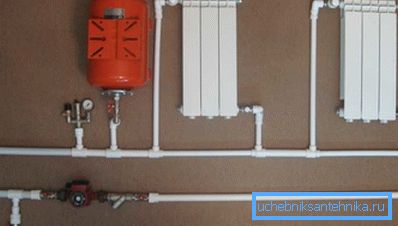

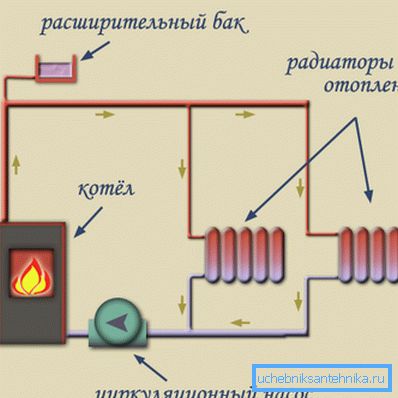

Daha gelişmiş ve verimli bir ısıtma sistemi, soğutucunun zorlanmış sirkülasyonuna sahip bir şemadır. Bu çözüm, boruların içinden suyun hareketini hızlandırmanıza ve hala sıcak sıvıyı uzaktaki tesislere teslim etmenize olanak tanır. Suyun zorlanması, boru hattına yerleştirilen pompa nedeniyle gerçekleştirilir.

Tam olarak hesaplanan sürüş hızından dolayı, çalışma verimliliği artar, yakıt tüketimi azalır ve odalarda konfor artar. Karmaşık, dallanmış ve çok devreli sistemlerin oluşturulması için zorunlu dolaşım gereklidir.

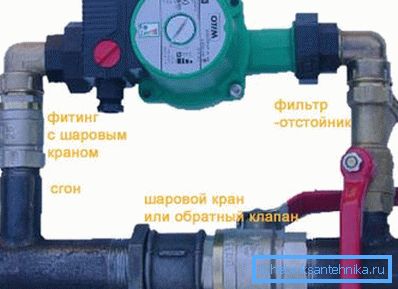

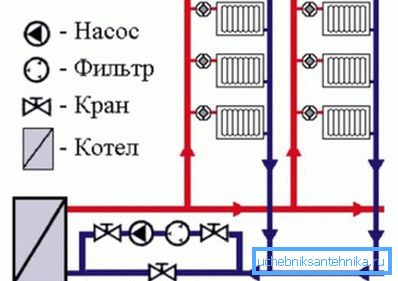

Böyle bir yapının inşası daha ciddi hidrolik hesaplamalarına, bir sirkülasyon pompasının seçilmesine ve kurulmasına, koruma tesisinin kurulmasına, kapalı bir akümülatöre, basınç göstergelerine ve emniyet valflerine ihtiyaç duyacaktır. Aynı zamanda boruların eğimi için özel şartlar yoktur.

Dikkat edin! Çalışma sırasında, sirkülasyon pompası, sistemde mevcut olan tüm basıncı oluşturmaz. Buradaki nokta, devrenin kapalı olması ve içindeki suyun bir tekerlek gibi dönmesi ve pompanın sadece hidrolik direncini ve sürtünmeyi aşması ve böylece tüketilen enerjinin ısıtma maliyetini etkilememesidir.

Hesaplamalardan, sirkülasyon pompasının kullanımının iş verimliliğini% 25-30 oranında artırdığı bilinmektedir. Ayrıca, çok katlı binaların, çok devreli ve toplayıcı devrelerin normal bakımı için, zorunlu sirkülasyon kullanılması gereklidir. Hemen hemen tüm modern sistemler bu prensibi kullanır.

Radyatör kablolama

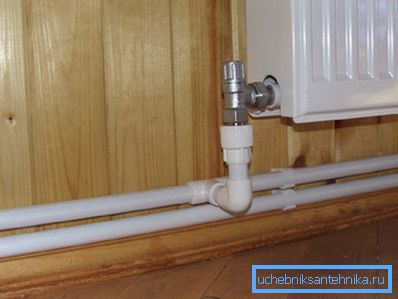

Su ısıtma sistemlerinin bir diğer önemli farkı, kazandan radyatörlere giden boru kablolarının türüdür.

Bu tür düzenlerin üç ana türü vardır:

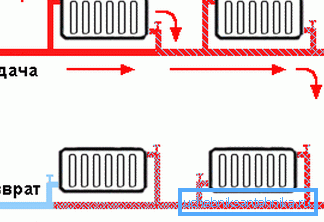

1. Bir boru tasarımı. Isıtma bataryaları seri olarak bir boruya bağlandığında en basit ve ucuz modeldir. Su, birinci radyatöre giden besleme borusuna girer, içinden geçer ve hareket ettikçe, bir sonraki cihaza girdiği aynı boruya girer;

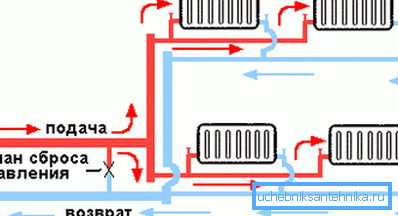

2. İki boru modeli. Akülerin besleme borusuna bir giriş ve geri dönüşe bağlandığı ve bu borular arasında başka bir mesaj olmadığı daha karmaşık, fakat aynı zamanda daha verimli bir tasarım. Paralel bağlantı, tüm cihazları eşit şekilde ısıtmanızı sağlar; bu da iş verimini ve konforu artırır;

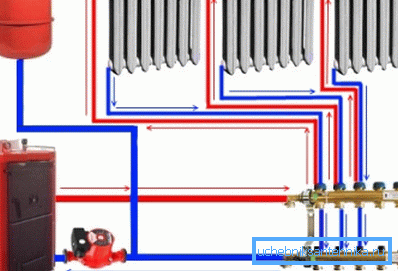

3. Toplayıcı Kiriş Bağlantısı Her bir radyatörün girişine borulardan, dağıtım manifoldu tedarikine soğutucu madde beslemesini varsayar. Çıkışlardan borular geri dönüş başlığına döner ve buradan su kazana girer. Bu yaklaşım, çok katlı sıcak zeminlerin ve büyük evlerin çok-devreli sistemlerini düzenlemenize izin verir.

Tek borulu tedarik organizasyonu, doğal dolaşımı olan küçük evler veya bireysel odalar için uygundur - yaz mutfakları, atölyeler, saunalar, vs.

İki borulu şema, cihazların tekbiçimli ısınması, bireysel odalarda sıcaklığın ayarlanması ve otomasyonun daha hassas kontrolü sayesinde daha verimli olarak değerlendirilmektedir. Her türlü bina için uygundur ve en sık kullanılır.

Toplayıcı kablolama, en verimli ve gelişmiş, ancak daha fazla sayıda boru, ek ekipman ihtiyacı, vanalar ve karmaşık kurulum ve hesaplama sayesinde fiyatı önemli ölçüde daha yüksektir.

Dikkat edin! Bugün, sıcak zemin toplayıcıları ile birleştirilebilen en yaygın iki borulu ve karışık kablolama.

Sonuç

Su ısıtma, fiyat-kalite oranı açısından tek gerçek verimli ısı kaynağı sistemidir. Ekipman ve organizasyon şemalarının sürekli olarak geliştirildiği ve moda alternatif sistemlerin eski tip su ısıtmayla karşılaştırılmasının saçma ve inandırıcı olmadığı anlaşılmalıdır. Video, bu sorunu daha iyi anlamanıza yardımcı olacaktır.
